Цифровий осцилограф TDS 7074 — 4 канали, 70 МГц, 1 Гвиб/с

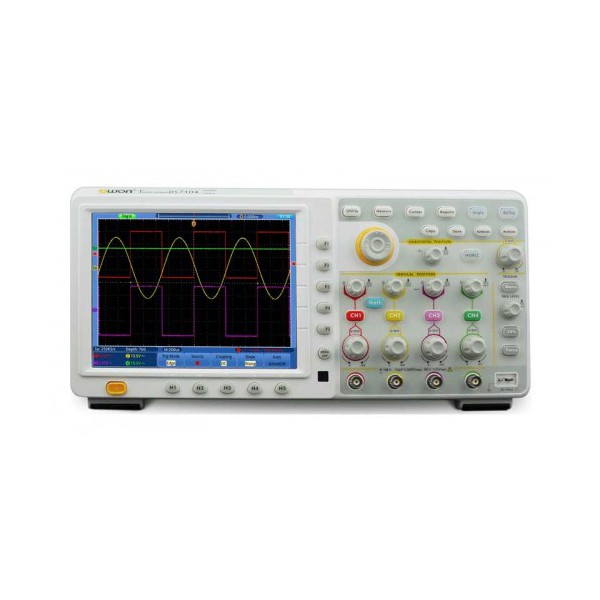

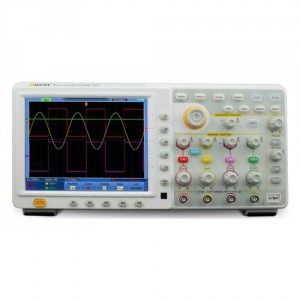

Цифровий осцилограф TDS 7074 — чотириканальний вимірювальний прилад для спостереження, реєстрації та аналізу електричних сигналів. Модель має частотний діапазон до 70 МГц, максимальну частоту дискретизації 1 Гвиб/с у реальному часі та забезпечує одночасну роботу з чотирма каналами. Така конфігурація дає змогу контролювати кілька сигналів на одному екрані та порівнювати їхні часові й амплітудні параметри.

Осцилограф оснащений кольоровим сенсорним рідкокристалічним TFT-дисплеєм з роздільною здатністю 800 × 600 пікселів і діагоналлю 20,3 см. Великий екран зручний для відображення кількох осцилограм одночасно, роботи з курсорними вимірюваннями, автоматичними параметрами та математичними функціями. Сенсорне керування доповнює можливості приладу та спрощує взаємодію з відображеними сигналами.

TDS 7074 підтримує частоту реєстрації до 50 000 сигналів за секунду та має глибину запису 7,6 Мточок. Поєднання високої швидкості дискретизації та значної довжини запису дозволяє детально досліджувати форму сигналу та працювати з часовими фрагментами, що містять велику кількість відліків. Прилад також підтримує автоматичні та курсорні вимірювання, математичну обробку, збереження еталонних сигналів і побудову фігур Ліссажу.

Чотири канали для одночасного аналізу сигналів

Однією з ключових особливостей цифрового осцилографа TDS 7074 є наявність 4 вимірювальних каналів. На відміну від двоканальних моделей, такий осцилограф дає змогу одночасно виводити на дисплей чотири незалежні сигнали. Це особливо зручно під час аналізу взаємозв'язку між кількома електричними процесами, коли необхідно бачити їх на спільній часовій шкалі.

Вертикальна роздільна здатність становить 8 біт при одночасній роботі чотирьох каналів. Діапазон вертикального відхилення — від 2 мВ/под. до 10 В/под. Завдяки такому діапазону можна налаштовувати масштаб осцилограми відповідно до амплітуди досліджуваного сигналу та отримувати зручне для аналізу відображення на екрані.

Чотириканальна конфігурація може бути корисною під час налагодження електронних пристроїв, дослідження багатоканальних схем та одночасного контролю кількох точок електричного кола. Усі чотири сигнали можна спостерігати на кольоровому дисплеї, що полегшує їх візуальне порівняння.

Частота дискретизації 1 Гвиб/с та глибина запису 7,6 Мточок

Максимальна частота дискретизації TDS 7074 становить 1 Гвиб/с у реальному часі. Цей параметр визначає кількість відліків, які цифровий осцилограф може отримати за одну секунду під час перетворення вхідного аналогового сигналу на цифрові дані. Висока частота дискретизації допомагає детальніше відтворювати форму досліджуваного сигналу в межах робочого частотного діапазону приладу.

Глибина запису становить 7,6 Мточок. Велика кількість точок у пам'яті дозволяє зберігати докладніші часові послідовності сигналу. Це важливо, коли потрібно не лише побачити загальну форму осцилограми, а й проаналізувати окрему її ділянку після захоплення.

Частота реєстрації сигналів досягає 50 000 сигналів/с. Ця характеристика доповнює можливості цифрового захоплення даних та робить TDS 7074 функціональним інструментом для спостереження за сигналами, їх порівняння й подальшого аналізу.

Горизонтальна та вертикальна системи

Діапазон горизонтальної розгортки цифрового осцилографа становить від 2 нс/под. до 100 с/под. з послідовністю налаштування 1-2-5. Широкий діапазон часової розгортки дозволяє змінювати масштаб відображення залежно від тривалості процесу та характеру сигналу.

Вертикальне відхилення регулюється в межах від 2 мВ/под. до 10 В/под. Це дає можливість вибрати відповідний масштаб для сигналів з різною амплітудою. Вертикальна роздільна здатність становить 8 біт для чотирьох каналів одночасно.

У характеристиках приладу зазначено частотний діапазон до 70 МГц. Окремим параметром у вихідних технічних даних також наведена аналогова смуга пропускання 100 МГц. Обидва значення збережені відповідно до документації товару без зміни.

Синхронізація та стабільне відображення осцилограми

Для отримання стабільного зображення сигналу TDS 7074 має систему синхронізації з кількома варіантами запуску. Підтримується синхронізація за фронтом, тривалістю імпульсу, відеосигналом, а також за швидкістю наростання або спаду.

Передбачено автоматичний, очікувальний та одноразовий типи синхронізації. Такий набір режимів дозволяє підбирати спосіб запуску відповідно до характеру сигналу та завдання вимірювання. Рівень синхронізації регулюється від центру екрана в межах ±6 поділок.

Одноразовий режим може використовуватися для захоплення окремої події, тоді як автоматичний режим спрощує звичайне спостереження за сигналом. Наявність декількох умов запуску розширює можливості аналізу форми імпульсів і часових процесів.

Автоматичні та курсорні вимірювання

Цифровий осцилограф TDS 7074 має функцію автоматичних вимірювань. Вона доповнює візуальне спостереження осцилограми та дозволяє працювати з параметрами сигналів без необхідності виконувати всі оцінки вручну за координатною сіткою дисплея.

Для детального аналізу передбачені курсорні вимірювання. Курсори використовуються безпосередньо на осцилограмі та дають змогу визначати різницю між вибраними точками сигналу. Такий режим зручний у ситуаціях, коли необхідно проаналізувати конкретний фрагмент отриманої форми сигналу.

Автоматичні та курсорні інструменти доповнюють один одного: перші прискорюють повсякденну роботу, а другі забезпечують можливість ручного аналізу вибраних ділянок осцилограми.

Математичні функції та фігури Ліссажу

TDS 7074 підтримує математичні функції для обробки отриманих осцилограм. Вони дозволяють працювати не лише з безпосередньо виміряними каналами, а й з результатами математичної обробки сигналів. Це розширює можливості осцилографа при порівняльному аналізі вимірювань.

Також прилад підтримує відображення фігур Ліссажу. Такий спосіб візуалізації використовується для графічного порівняння двох періодичних сигналів. Наявність цієї функції доповнює традиційний режим відображення сигналу відносно часу та дозволяє проводити додатковий візуальний аналіз.

Збереження сигналів та еталонні осцилограми

Функція збереження сигналів у TDS 7074 передбачає роботу з чотирма еталонними сигналами. Збережену форму можна використовувати для подальшого порівняння з поточними результатами вимірювань. Це зручно, коли потрібно оцінити зміни сигналу після налаштування або порівняти декілька вимірювань.

Осцилограф також підтримує роботу з USB-носіями. Можливість збереження даних через USB спрощує перенесення результатів вимірювання та роботу з отриманою інформацією поза самим приладом.

Кольоровий сенсорний TFT-дисплей 800 × 600

На передній панелі TDS 7074 розташований кольоровий сенсорний TFT-дисплей з діагоналлю 20,3 см. Його роздільна здатність становить 800 × 600 пікселів. Екран забезпечує достатній простір для одночасного відображення осцилограм чотирьох каналів, вимірювальної інформації та елементів керування.

Кольорове відображення особливо корисне для чотириканального осцилографа, оскільки полегшує візуальне розділення декількох сигналів. Сенсорний інтерфейс доповнює традиційне керування приладом і робить роботу з екранними функціями зручнішою.

Інтерфейси USB, VGA та LAN

Для підключення зовнішніх пристроїв та передачі даних осцилограф оснащений інтерфейсами USB, VGA та LAN. Також передбачена можливість збереження інформації за допомогою USB.

USB може використовуватися для роботи зі збереженими даними, VGA забезпечує можливість виведення зображення через відповідний відеоінтерфейс, а LAN дозволяє підключати прилад до мережевої інфраструктури. Наявність декількох типів інтерфейсів робить TDS 7074 зручним для стаціонарного використання на робочому місці.

Основні технічні характеристики TDS 7074

• Кількість каналів: 4.
• Частотний діапазон: до 70 МГц.
• Максимальна частота дискретизації: 1 Гвиб/с у реальному часі.
• Частота реєстрації сигналів: 50 000 сигналів/с.
• Глибина запису: 7,6 Мточок.
• Вертикальна роздільна здатність: 8 біт для чотирьох каналів одночасно.
• Вертикальне відхилення: 2 мВ/под. – 10 В/под.
• Діапазон горизонтальної розгортки: 2 нс/под. – 100 с/под., 1-2-5.
• Аналогова смуга пропускання: 100 МГц.
• Синхронізація: за тривалістю імпульсу, фронтом, відеосигналом, швидкістю наростання/спаду.
• Типи синхронізації: автоматична, очікувальна, одноразова.
• Рівень синхронізації: від центру екрана ±6 поділок.
• Дисплей: кольоровий сенсорний рідкокристалічний TFT.
• Роздільна здатність дисплея: 800 × 600 пікселів.
• Діагональ дисплея: 20,3 см.
• Автоматичні вимірювання: є.
• Математичні функції: є.
• Курсорні вимірювання: є.
• Фігури Ліссажу: підтримуються.
• Збереження сигналів: 4 еталонні сигнали.
• Інтерфейси: USB, VGA, LAN.
• Збереження за допомогою USB: підтримується.
• Живлення: 100–240 В AC, 50/60 Гц.
• Розміри (Д × В × Ш): 380 × 180 × 115 мм.
• Маса: 1,5 кг.

Живлення, розміри та конструктивні параметри

Осцилограф розрахований на живлення від мережі змінного струму 100–240 В AC, 50/60 Гц. Такий діапазон напруги зазначений у технічних характеристиках моделі та дозволяє використовувати прилад із відповідною електромережею без зміни його робочих параметрів.

Розміри TDS 7074 становлять 380 × 180 × 115 мм, маса — 1,5 кг. Прилад поєднує чотири вимірювальні канали, сенсорний кольоровий дисплей і набір цифрових інтерфейсів у настільному корпусі.

Комплект постачання

Відповідно до опису товару, комплект постачання цифрового осцилографа TDS 7074 містить:

• осцилографічні пробники — 2 шт.;
• кабель живлення — 1 шт.;
• регулятор пробника — 1 шт.;
• USB-кабель — 1 шт.;
• CD-диск;
• інструкцію з роботи з осцилографом.

М'яка сумка зазначена як опціональна та не віднесена до стандартного комплекту постачання.

Особливості цифрового осцилографа TDS 7074

TDS 7074 поєднує чотириканальну архітектуру, частотний діапазон до 70 МГц, частоту дискретизації до 1 Гвиб/с у реальному часі та глибину запису 7,6 Мточок. Кольоровий сенсорний TFT-дисплей 800 × 600 забезпечує наочне відображення вимірювальної інформації, а автоматичні та курсорні вимірювання доповнюють базові можливості перегляду осцилограм.

Функціональність приладу також включає математичну обробку, фігури Ліссажу, збереження чотирьох еталонних сигналів та декілька режимів синхронізації. Інтерфейси USB, VGA і LAN розширюють можливості підключення зовнішнього обладнання та роботи з результатами вимірювань.

Завдяки чотирьом каналам TDS 7074 дозволяє одночасно спостерігати декілька електричних сигналів і порівнювати їх на одному дисплеї. Це робить цифровий осцилограф зручним вимірювальним інструментом для завдань, де потрібні багатоканальне спостереження, реєстрація форми сигналу, часовий аналіз та робота з цифровими функціями осцилографа.
