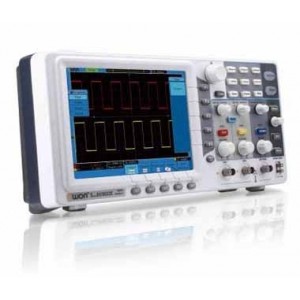

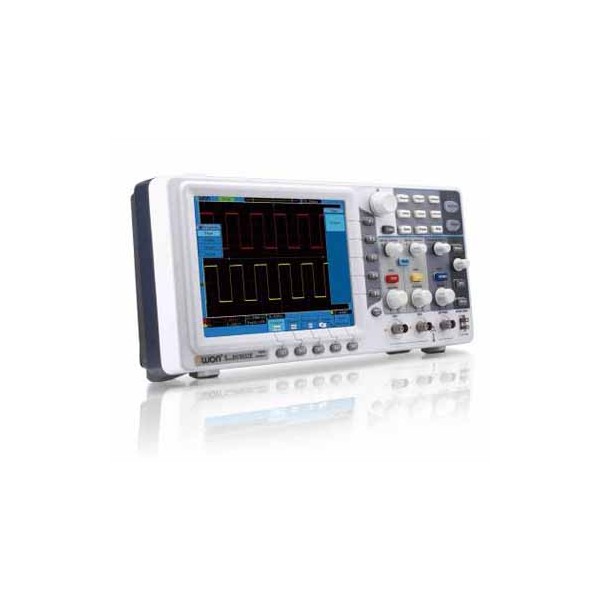

Цифровий осцилограф OWON SDS-7102E — 100 МГц, 2 канали, 1 Гвиб/с

OWON SDS-7102E — цифровий двоканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації до 1 Гвиб/с і глибиною пам’яті 1 000 000 точок. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів, дослідження їхньої форми, часових і амплітудних параметрів. Поєднання двох вимірювальних каналів, великого TFT-дисплея, автоматичних і курсорних вимірювань, математичної обробки та цифрової реєстрації робить осцилограф зручним інструментом для лабораторних, сервісних, навчальних і діагностичних робіт.

Смуга пропускання 100 МГц дає змогу використовувати OWON SDS-7102E для роботи із широким спектром електронних сигналів. Наявність двох каналів дозволяє одночасно контролювати два сигнали, порівнювати їхню форму, амплітуду та часові характеристики. Це особливо корисно під час аналізу взаємозв’язку між різними ділянками електронної схеми або під час порівняння вхідного та вихідного сигналу.

Частота дискретизації та пам’ять осцилографа

Максимальна частота дискретизації OWON SDS-7102E становить 1 Гвиб/с. Висока швидкість оцифрування допомагає детально відображати форму досліджуваного сигналу та фіксувати його зміни на екрані. У поєднанні зі смугою пропускання 100 МГц така характеристика дозволяє використовувати прилад для аналізу як низькочастотних, так і значно швидших електричних процесів.

Глибина пам’яті становить 1 000 000 точок. Великий обсяг пам’яті дає можливість зберігати значну кількість відліків під час захоплення сигналу. Це особливо важливо під час роботи з тривалими часовими інтервалами, коли потрібно одночасно бачити загальну картину процесу та аналізувати окремі його фрагменти.

Вертикальна роздільна здатність осцилографа становить 8 біт. Прилад підтримує чутливість у діапазоні від 5 мВ/поділ до 5000 мВ/поділ. Завдяки такому діапазону можна налаштовувати масштаб відображення відповідно до рівня досліджуваного сигналу та зручно переглядати як сигнали з невеликою амплітудою, так і сигнали з істотно більшими рівнями напруги в межах можливостей приладу.

Розгортка та режими збору даних

Діапазон розгортки OWON SDS-7102E становить від 2 нс/поділ до 100 с/поділ. Широкий діапазон часової бази дає можливість детально розглядати швидкі фрагменти сигналу або, навпаки, спостерігати повільні зміни протягом тривалого проміжку часу. Масштабування часової осі допомагає вибрати оптимальне представлення сигналу залежно від характеру вимірювання.

Передбачені автоматичний, нормальний та однократний режими розгортки. Однократний режим корисний у ситуаціях, коли необхідно зафіксувати одиничну подію та зберегти її для подальшого аналізу. Автоматичний режим спрощує початкове спостереження сигналу, а нормальний режим дає змогу організувати стабільне захоплення відповідно до заданих параметрів синхронізації.

Збір даних може виконуватися за вибіркою, за допомогою пікового детектора та з використанням усереднення. Різні способи збору даних дозволяють адаптувати роботу осцилографа до характеру сигналу. Режим пікового детектування допомагає виявляти короткочасні зміни, а усереднення може застосовуватися для отримання більш стабільного відображення повторюваних сигналів.

Розширені можливості синхронізації

Цифровий осцилограф OWON SDS-7102E підтримує декілька варіантів синхронізації. Доступна синхронізація за фронтом, за тривалістю імпульсу, за швидкістю наростання сигналу, а також почерговий запуск каналів. Такий набір режимів дає змогу стабілізувати зображення різних типів сигналів та вибирати умови запуску, необхідні для конкретного вимірювання.

Окремо передбачена синхронізація за відеосигналом із підтримкою форматів PAL, SECAM і NTSC за полем або рядком. Це розширює можливості приладу під час аналізу відповідних відеосигналів. Крім того, осцилограф оснащений додатковим зовнішнім входом синхронізації External, що дозволяє використовувати для запуску окреме зовнішнє джерело сигналу.

Вимірювання та математична обробка

OWON SDS-7102E підтримує автоматичні та курсорні вимірювання до 20 параметрів. Це дозволяє отримувати числові значення без необхідності визначати всі характеристики сигналу вручну за координатною сіткою дисплея. Також підтримуються курсорні вимірювання різниці напруги ΔU та часових інтервалів Δt.

У прилад вбудовано частотомір, який доповнює стандартні можливості осцилографічного аналізу. Користувач може не лише спостерігати форму сигналу, але й отримувати інформацію про його частотні характеристики без використання окремого зовнішнього частотоміра для відповідних вимірювань.

Для математичної обробки сигналів доступні функції додавання, віднімання, множення та ділення. Такі операції дозволяють формувати математично обчислений сигнал на основі даних вимірювальних каналів і використовувати його для подальшого аналізу. Також осцилограф підтримує функцію FFT, яка дає можливість перейти від спостереження сигналу в часовій області до аналізу його спектральних складових.

Наявність FFT особливо корисна під час дослідження періодичних сигналів, коли необхідно оцінити їхній частотний склад. Разом зі стандартним осцилографічним відображенням ця функція розширює можливості OWON SDS-7102E та дозволяє виконувати більше завдань за допомогою одного вимірювального приладу.

Запис і відтворення осцилограм

Осцилограф має функцію кадрової реєстрації сигналів із можливістю запису та подальшого відтворення до 1000 осцилограм. Інтервал реєстрації може встановлюватися в межах від 1 мс до 1000 с. Такий режим дозволяє спостерігати зміну сигналу протягом певного часу та повертатися до раніше записаних кадрів для їх детальнішого перегляду.

Кадрова реєстрація може бути корисною під час пошуку періодичних або непостійних змін сигналу, коли подію складно побачити в режимі безперервного спостереження. Можливість переглянути послідовність записаних осцилограм спрощує аналіз поведінки електронного пристрою або окремого сигналу в різні моменти часу.

Окремо вбудована пам’ять дозволяє зберігати та зчитувати до 15 осцилограм. Користувач може записати необхідні форми сигналів у пам’ять приладу та за потреби повернутися до них пізніше. Це зручно для порівняння результатів вимірювань або збереження характерних сигналів під час діагностики.

ZOOM та інтерполяція sin(x)/x

OWON SDS-7102E підтримує інтерполяцію sin(x)/x, що використовується для формування безперервного відображення сигналу між окремими відліками. Також передбачений режим розтягування вікна ZOOM. Він дозволяє збільшувати вибрану ділянку осцилограми та детальніше аналізувати окремі фрагменти без втрати загального уявлення про захоплений сигнал.

Поєднання глибокої пам’яті, масштабування та режиму ZOOM особливо зручне тоді, коли в довгому записі потрібно знайти конкретну ділянку та розглянути її з більшою деталізацією. Користувач може спочатку захопити достатньо тривалий інтервал, а потім досліджувати потрібний фрагмент із відповідним часовим масштабом.

Великий 8-дюймовий TFT-дисплей

Для відображення осцилограм і параметрів використовується кольоровий TFT-дисплей із роздільною здатністю 800 × 600 точок. Діагональ екрана становить 20 см, або 8 дюймів. Велика площа дисплея дає змогу зручно переглядати сигнали двох каналів, налаштування приладу, результати автоматичних вимірювань і додаткові дані.

Висока для такого класу приладів роздільна здатність дисплея забезпечує достатній простір для роботи з осцилограмами та меню. Великий екран особливо корисний під час тривалих лабораторних або сервісних робіт, коли необхідно постійно контролювати форму сигналу та одночасно стежити за числовими параметрами вимірювання.

Інтерфейси USB та LAN

Цифровий осцилограф SDS-7102E оснащений інтерфейсами USB Host, USB Device та LAN. Наявність декількох цифрових інтерфейсів розширює можливості обміну даними та підключення приладу до зовнішнього обладнання. Це важлива перевага для лабораторної роботи, де результати вимірювань часто потрібно переносити, зберігати або використовувати разом з іншими системами.

Також передбачена можливість оновлення прошивки приладу з використанням програмного забезпечення виробника. Це дозволяє обслуговувати цифрову частину осцилографа без необхідності заміни обладнання.

Зручне меню та керування

Інтерфейс OWON SDS-7102E підтримує меню російською, англійською та китайською мовами. Користувач може вибрати зручний варіант інтерфейсу та швидше орієнтуватися в налаштуваннях розгортки, синхронізації, каналів, автоматичних вимірювань та інших функцій осцилографа.

Наявність автоматичних вимірювань, цифрової пам’яті та функцій математичної обробки зменшує кількість операцій, які потрібно виконувати вручну. При цьому користувач зберігає можливість застосовувати курсорні вимірювання та самостійно аналізувати потрібні ділянки осцилограми.

Для яких завдань підходить OWON SDS-7102E

Осцилограф OWON SDS-7102E може використовуватися у завданнях, де необхідно контролювати форму електричного сигналу, вимірювати його часові та амплітудні параметри, порівнювати сигнали двох каналів, виконувати частотний аналіз за допомогою FFT або реєструвати послідовність осцилограм. Прилад може бути корисним під час налаштування, перевірки та діагностики електронних пристроїв і схем.

Два вимірювальні канали дозволяють порівнювати сигнали в різних точках схеми. Наприклад, користувач може спостерігати зміну форми або часових параметрів між двома контрольними точками. Автоматичні вимірювання прискорюють отримання основних значень, а курсори залишають можливість виконувати додатковий ручний аналіз.

Можливість реєстрації до 1000 осцилограм особливо корисна під час спостереження процесів, які змінюються з часом. Замість постійного візуального контролю екрана можна записати серію кадрів, а потім переглянути її та знайти фрагмент, що становить інтерес.

Основні характеристики OWON SDS-7102E

Розміри та маса

Корпус осцилографа має розміри 34,8 × 17 × 7,8 см. Маса приладу становить 1500 г. Такі параметри дозволяють розмістити OWON SDS-7102E на лабораторному або сервісному робочому місці, а за необхідності переносити прилад між різними робочими зонами.

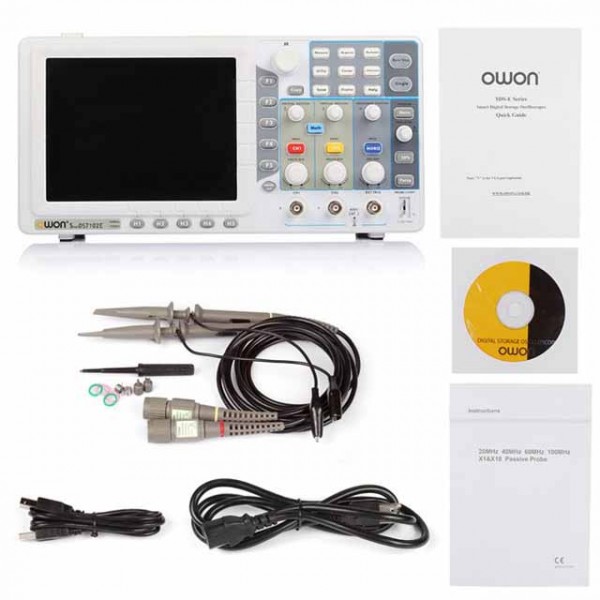

Комплект поставки OWON SDS-7102E

Цифровий осцилограф 100 МГц для лабораторних і сервісних вимірювань

OWON SDS-7102E поєднує смугу пропускання 100 МГц, два вимірювальні канали, дискретизацію до 1 Гвиб/с і пам’ять 1 млн точок. Прилад дозволяє не лише переглядати форму сигналів, а й виконувати автоматичні та курсорні вимірювання, математичні операції, FFT-аналіз, записувати послідовності осцилограм і використовувати вбудований частотомір.

Великий 8-дюймовий TFT-екран із роздільною здатністю 800 × 600 точок полегшує роботу з двома каналами та відображенням результатів вимірювань. Підтримка USB Host, USB Device і LAN розширює можливості підключення, а зовнішній вхід синхронізації, режим ZOOM і різні способи запуску допомагають налаштувати осцилограф відповідно до конкретного сигналу.

Якщо потрібен цифровий осцилограф із робочою смугою 100 МГц для аналізу електричних сигналів, OWON SDS-7102E пропонує набір функцій для повсякденних вимірювальних і діагностичних завдань: два канали, високу частоту дискретизації, глибоку пам’ять, автоматичні вимірювання, FFT, кадрову реєстрацію та цифрові інтерфейси в одному приладі.
