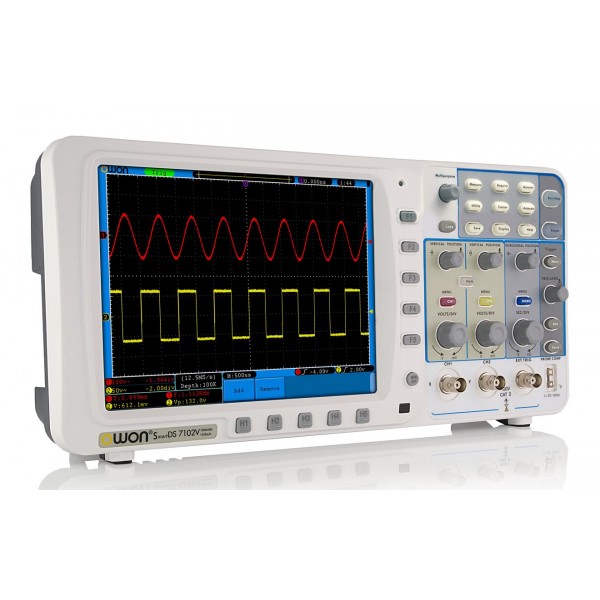

Цифровий осцилограф OWON SDS-1102 — 100 МГц, 2 канали

Цифровий запам'ятовувальний осцилограф OWON SDS-1102 — компактний двоканальний вимірювальний прилад із смугою пропускання 100 МГц, призначений для спостереження, вимірювання та аналізу електричних сигналів. Модель поєднує два вимірювальні канали, частоту дискретизації до 1 Гвиб./с, пам'ять на 10 000 точок, автоматичні та курсорні вимірювання, вбудований частотомір і великий 7-дюймовий TFT-дисплей. Такий набір характеристик дає змогу використовувати прилад для широкого спектра навчальних, сервісних, лабораторних і радіотехнічних завдань.

Осцилограф SDS-1102 може застосовуватися у навчальних закладах, під час наукових розробок, у радіоаматорській практиці, на виробництві, станціях технічного обслуговування, у промислових лабораторіях, а також під час налаштування та ремонту електронної техніки. Наявність двох каналів особливо зручна у випадках, коли необхідно одночасно спостерігати два сигнали та порівнювати їхню форму або часові параметри.

Смуга пропускання 100 МГц дозволяє використовувати цифровий осцилограф OWON SDS-1102 для роботи з різноманітними електронними пристроями та схемами в межах заявленого частотного діапазону. Прилад підходить як для періодичних вимірювань у сервісній практиці, так і для постійного оснащення робочого місця інженера, радіоаматора, викладача або спеціаліста з ремонту електроніки.

Основні можливості OWON SDS-1102

Однією з ключових особливостей моделі є поєднання достатньо широкої для багатьох практичних завдань смуги пропускання та високої частоти дискретизації. При максимальній частоті 100 МГц осцилограф забезпечує частоту дискретизації до 1 Гвиб./с. Це дає можливість отримувати детальне цифрове представлення досліджуваного сигналу та візуально оцінювати його форму на екрані.

OWON SDS-1102 обладнаний двома каналами. Така конфігурація дозволяє одночасно підключити два джерела сигналу або контролювати сигнали в різних точках електронної схеми. Під час діагностики та налагодження це спрощує порівняння процесів у різних ділянках кола без необхідності постійно перепідключати один вимірювальний канал.

Прилад підтримує 32 автоматичні вимірювання, а також курсорні вимірювання. Автоматична обробка параметрів допомагає швидше отримувати необхідні числові значення без виконання кожного розрахунку вручну. Курсорний режим, своєю чергою, дає можливість виконувати вимірювання безпосередньо за відображеною на дисплеї осцилограмою.

Додатково в осцилограф вбудований частотомір. Його наявність розширює можливості приладу під час роботи із сигналами, коли поряд із формою осцилограми необхідно контролювати частоту. Таким чином, SDS-1102 дозволяє об'єднати декілька типових операцій в одному настільному вимірювальному приладі.

7-дюймовий TFT-дисплей

Для відображення осцилограм, параметрів вимірювань і налаштувань використовується TFT-екран діагоналлю 17,8 см, або 7 дюймів. Роздільна здатність дисплея становить 800 × 600 точок. Великий екран є важливою перевагою під час тривалої роботи з сигналами, оскільки на ньому зручно одночасно контролювати осцилограми та числові параметри.

Формат настільного осцилографа з великим дисплеєм робить SDS-1102 зручним для лабораторного або навчального робочого місця. Прилад може використовуватися там, де необхідно регулярно спостерігати форму сигналу, порівнювати два канали та виконувати серію повторюваних вимірювань.

Діапазони вимірювання та налаштування

Чутливість вертикального каналу OWON SDS-1102 становить від 5 мВ/поділ до 5 В/поділ. Такий діапазон дозволяє налаштовувати масштаб відображення відповідно до рівня досліджуваного сигналу. Коефіцієнт розгортки регулюється в межах від 2 нс/поділ до 100 с/поділ, що дає можливість вибирати часовий масштаб залежно від особливостей процесу, який необхідно спостерігати.

Вхідний опір осцилографа становить 1 МОм. Передбачено роботу з коефіцієнтами ослаблення щупа 1X, 10X, 100X і 1000X. Це дозволяє правильно узгоджувати налаштування осцилографа з використовуваним щупом та отримувати коректне відображення амплітуди сигналу відповідно до вибраного коефіцієнта.

Максимальне вхідне напруження, зазначене для SDS-1102, становить до 400 В пік-пік. Під час проведення вимірювань необхідно дотримуватися допустимих параметрів входу та враховувати характеристики підключених осцилографічних щупів.

Пам'ять і цифрова обробка сигналу

Максимальна глибина пам'яті OWON SDS-1102 становить 10K, тобто 10 000 точок. Пам'ять використовується для цифрового запису вибірок сигналу, після чого отримані дані можуть бути відображені на дисплеї осцилографа. Для користувача це означає можливість працювати не лише з миттєвим аналоговим відображенням, а з цифровим записом досліджуваної форми сигналу.

Цифровий принцип роботи особливо корисний під час сервісної діагностики, навчальних демонстрацій і лабораторних робіт. Осцилограма представлена на екрані у цифровому вигляді, тому користувач може застосовувати доступні автоматичні та курсорні функції вимірювання без необхідності оцінювати всі параметри виключно за координатною сіткою.

Підключення до комп'ютера та підтримка SCPI

Осцилограф оснащений інтерфейсами USB-host і USB-device. У комплект постачання входить USB-кабель для зв'язку з персональним комп'ютером, а також диск із програмним забезпеченням. Наявність цифрового інтерфейсу дозволяє використовувати SDS-1102 у робочому середовищі, де потрібна взаємодія вимірювального обладнання з ПК.

Для моделі заявлена підтримка LabVIEW та SCPI. Це важлива характеристика для користувачів, які працюють з автоматизованими вимірюваннями, лабораторним обладнанням або програмним керуванням вимірювальними приладами. Підтримка стандартизованих команд SCPI дає можливість інтегрувати осцилограф у відповідні вимірювальні системи в межах функціональності, передбаченої виробником.

Компактний корпус і невелика маса

OWON SDS-1102 виконаний у відносно тонкому та компактному корпусі. Габаритні розміри приладу становлять 30 × 15 × 7 см, а маса — 1100 г. Такі параметри дозволяють розмістити осцилограф на робочому столі без значних вимог до вільного простору. Невелика маса також спрощує перенесення приладу між робочими місцями, лабораторіями або навчальними аудиторіями.

Потужність споживання становить до 15 Вт, живлення здійснюється від мережі 220 В. Робочий температурний діапазон заявлений від 0 до 40 °C. Завдяки поєднанню компактного корпусу, великого екрана та настільного формату модель орієнтована на використання як стаціонарний лабораторний прилад, який за необхідності нескладно переносити.

Для яких завдань підходить SDS-1102

Сфера застосування осцилографа охоплює навчання, наукові розробки, радіоаматорські проєкти, виробничі завдання, ремонт і налаштування електроніки, роботу на СТО та використання у промислових лабораторіях. Два канали та смуга пропускання 100 МГц роблять модель придатною для ситуацій, коли потрібно одночасно спостерігати два електричні сигнали та аналізувати їхні параметри.

У навчальному процесі цифровий осцилограф OWON SDS-1102 може використовуватися для демонстрації форми електричних сигналів і практичного освоєння принципів осцилографічних вимірювань. Великий дисплей полегшує спостереження за осцилограмами, а автоматичні та курсорні вимірювання дають можливість наочно працювати з параметрами досліджуваного сигналу.

Для радіоаматорських і сервісних робіт корисними є два вимірювальні канали, широкий діапазон вертикальної чутливості, регульована розгортка, вбудований частотомір та можливість підключення до ПК. Під час ремонту електронного обладнання осцилограф дозволяє контролювати сигнал у вибраних точках схеми та порівнювати результати вимірювань між двома каналами.

У лабораторіях і на виробництві практичне значення мають підтримка SCPI та LabVIEW, USB-інтерфейси, автоматичні вимірювання і можливість цифрового представлення осцилограм. Конкретний спосіб використання залежить від завдань вимірювальної системи та параметрів досліджуваного обладнання.

Технічні характеристики OWON SDS-1102

Додаткові особливості осцилографа

• два вимірювальні канали;
• смуга пропускання 100 МГц;
• частота дискретизації до 1 Гвиб./с;
• 32 автоматичні вимірювання;
• курсорні вимірювання;
• вбудований частотомір;
• 7-дюймовий TFT-дисплей;
• роздільна здатність екрана 800 × 600 точок;
• підтримка LabVIEW;
• підтримка SCPI;
• російськомовне меню;
• час наростання <3,5 нс;
• USB-host та USB-device;
• компактний тонкий корпус;
• маса 1100 г.

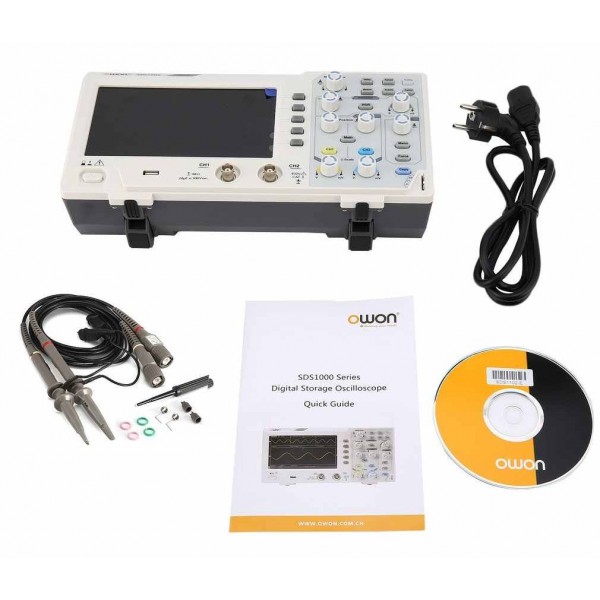

Комплект постачання OWON SDS-1102

• осцилограф SDS-1102 — 1 шт.;
• керівництво з експлуатації англійською та російською мовами;
• USB-кабель для зв'язку з ПК;
• мережевий шнур;
• диск із програмним забезпеченням;
• осцилографічний щуп — 2 шт.;
• викрутка для налаштування ємності щупів — 1 шт.

Цифровий осцилограф SDS-1102 для лабораторії, навчання та ремонту електроніки

OWON SDS-1102 поєднує основні можливості цифрового двоканального осцилографа з компактними розмірами та великим дисплеєм. Смуга пропускання 100 МГц, два канали, автоматичні й курсорні вимірювання, вбудований частотомір, пам'ять на 10 000 точок та USB-інтерфейси дозволяють використовувати модель у різних практичних сферах — від навчальних лабораторій і радіоаматорських робіт до сервісного обслуговування та виробничих вимірювань.

Великий 7-дюймовий TFT-екран із роздільною здатністю 800 × 600 точок забезпечує зручне відображення осцилограм і параметрів вимірювання. Два канали дають змогу порівнювати сигнали, а широкий діапазон розгортки та вертикальної чутливості дозволяє налаштувати відображення відповідно до досліджуваного процесу. Для роботи з комп'ютером передбачено USB-підключення, а підтримка SCPI та LabVIEW розширює можливості застосування приладу в лабораторних і автоматизованих вимірювальних системах.

Якщо потрібен цифровий осцилограф 100 МГц із двома каналами для діагностики електроніки, навчання, лабораторних досліджень або радіоаматорської практики, характеристики OWON SDS-1102 дозволяють розглядати цю модель для завдань, що відповідають її заявленим частотним, вхідним і функціональним параметрам.
