Осцилограф RIGOL DS1102Z-E — 2 канали, 100 МГц, до 1 Гвиб/с

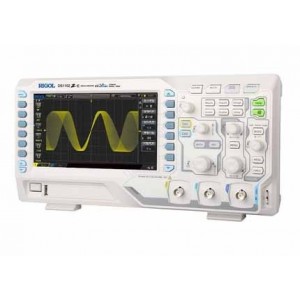

RIGOL DS1102Z-E — двоканальний цифровий осцилограф серії DS1000Z-E, призначений для спостереження, вимірювання та аналізу електричних сигналів у лабораторних, сервісних, навчальних і виробничих завданнях. Модель має смугу пропускання 100 МГц, два аналогові канали та максимальну частоту дискретизації в реальному часі до 1 Гвиб/с при роботі з одним каналом. Якщо одночасно використовуються два канали, частота дискретизації становить до 500 Мвиб/с на канал. Таке поєднання параметрів дає змогу досліджувати форму сигналу, оцінювати його часові та амплітудні характеристики, виявляти короткочасні відхилення й працювати з типовими аналоговими та цифровими вузлами електронної апаратури.

Осцилограф RIGOL DS1102Z-E побудований на технологічній платформі UltraVision. Однією з її важливих особливостей є збільшена глибина пам’яті до 24 Мточок у одноканальному режимі та до 12 Мточок при одночасному використанні двох каналів. Велика глибина запису корисна під час аналізу тривалих послідовностей: користувач може захопити значний часовий інтервал, а потім збільшити окрему ділянку осцилограми для детальнішого розгляду. Це особливо зручно при пошуку рідкісних збоїв, імпульсних перешкод, нестабільних переходів або інших подій, які складно побачити під час короткого запису.

Основні можливості RIGOL DS1102Z-E

Смуга пропускання 100 МГц робить DS1102Z-E практичним інструментом для широкого спектра вимірювань у низько- та середньочастотній електроніці. Два аналогові канали дозволяють одночасно спостерігати два сигнали та порівнювати їх у часі: наприклад, сигнал до і після певного каскаду, вхід і вихід пристрою, тактовий сигнал і реакцію схеми. Максимальна частота дискретизації 1 Гвиб/с забезпечує достатню часову деталізацію для багатьох типових діагностичних завдань.

Швидкість захоплення осцилограм до 30 000 форм сигналу за секунду допомагає швидше виявляти події, що виникають нерегулярно. Чим швидше прилад оновлює осцилограму, тим вища ймовірність побачити короткочасний збій, спотворення або аномалію. Для сервісного інженера, розробника чи радіоаматора це може бути важливо під час пошуку нестабільних несправностей, які не проявляються постійно.

Функція апаратного запису та відтворення осцилограм підтримує роботу з послідовностями до 60 000 кадрів. Вона дозволяє зафіксувати зміну сигналу протягом певного часу, а потім переглядати запис для пошуку потрібного моменту. Такий режим корисний, коли збій виникає лише час від часу і його складно відтворити вручну під час звичайного спостереження.

Дисплей і відображення сигналу

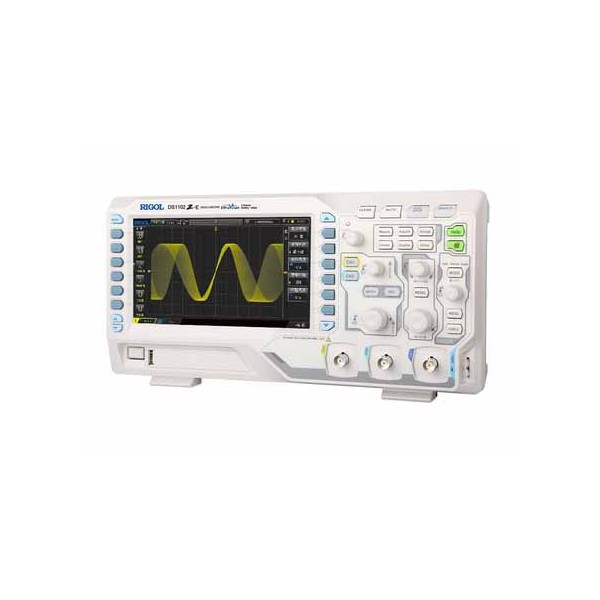

RIGOL DS1102Z-E оснащений кольоровим 7-дюймовим TFT-дисплеєм з роздільною здатністю 800 × 480 пікселів. Екран дає змогу одночасно контролювати осцилограми, параметри розгортки, рівні каналів, результати автоматичних вимірювань та іншу службову інформацію. Технологія багаторівневої градації інтенсивності допомагає відображати частоту появи різних ділянок сигналу, наближаючи візуальне сприйняття до ефекту цифрового люмінофора.

Вертикальна роздільна здатність АЦП становить 8 біт. Прилад підтримує вертикальний масштаб від 1 мВ/поділ до 10 В/поділ, а також обмеження смуги пропускання до 20 МГц. Це дозволяє адаптувати відображення до сигналів різної амплітуди та, за потреби, зменшувати вплив високочастотної складової під час аналізу низькочастотних процесів.

Запуск і декодування цифрових шин

Для роботи зі складними або нерегулярними сигналами DS1102Z-E підтримує розвинену систему запуску. Крім стандартного запуску по фронту, доступні режими за тривалістю імпульсу, рантом, вікном, N-м фронтом, швидкістю наростання, відеосигналом, шаблоном, затримкою, тайм-аутом, тривалістю події та умовами Setup/Hold. Це дає змогу налаштувати прилад так, щоб він захоплював саме ту подію, яка цікавить користувача.

Осцилограф підтримує запуск і декодування послідовних шин RS-232/UART, I²C та SPI. Для діагностики цифрової електроніки це суттєво спрощує роботу: замість аналізу лише форми імпульсів користувач може досліджувати передавання даних по шині, поєднуючи часову картину сигналу з декодованою інформацією. Така можливість корисна під час налагодження мікроконтролерних пристроїв, плат керування, датчиків, інтерфейсних модулів та іншої цифрової техніки.

Автоматичні та курсорні вимірювання

RIGOL DS1102Z-E підтримує автоматичне визначення широкого набору параметрів сигналу. Серед них — частота, період, час наростання та спаду, ширина позитивного й негативного імпульсу, коефіцієнт заповнення, максимальне та мінімальне значення, амплітуда, середнє значення, RMS та інші часові й амплітудні характеристики. На екрані можна одночасно відображати до п’яти автоматичних вимірювань, що дозволяє швидко отримувати числові параметри без ручного розрахунку.

Також передбачені курсорні вимірювання, зокрема визначення різниці напруги ΔV, різниці часу ΔT та оберненої величини 1/ΔT. Курсори зручні, коли необхідно вручну оцінити параметри конкретної ділянки осцилограми або порівняти часові інтервали між окремими подіями.

Математична обробка та FFT

Вбудовані математичні функції розширюють можливості аналізу сигналів без використання окремого програмного забезпечення. DS1102Z-E підтримує операції A+B, A-B, A×B, A/B, інтегрування, диференціювання, квадратний корінь, логарифмічні та експоненційні функції, модуль, логічні операції та цифрову фільтрацію. Для частотного аналізу доступне швидке перетворення Фур’є FFT з кількома типами вікон.

FFT дозволяє оцінювати спектральний склад сигналу, знаходити основну частоту, гармоніки та інші частотні компоненти. Ця функція не замінює спеціалізований аналізатор спектра, однак є корисною для повсякденної діагностики електронних схем, перевірки генераторів, підсилювачів, джерел живлення та інших пристроїв, де потрібно швидко оцінити частотні складові сигналу.

Режим Pass/Fail і пошук нестабільних збоїв

Функція Pass/Fail дозволяє порівнювати отриману осцилограму із заданою маскою та визначати, чи виходить сигнал за встановлені межі. Такий режим може використовуватися для повторюваної перевірки однотипних сигналів, пошуку короткочасних відхилень і контролю стабільності роботи електронного вузла. У поєднанні з високою швидкістю захоплення та записом послідовності кадрів це робить DS1102Z-E зручним для тривалого спостереження за поведінкою схеми.

Інтерфейси підключення

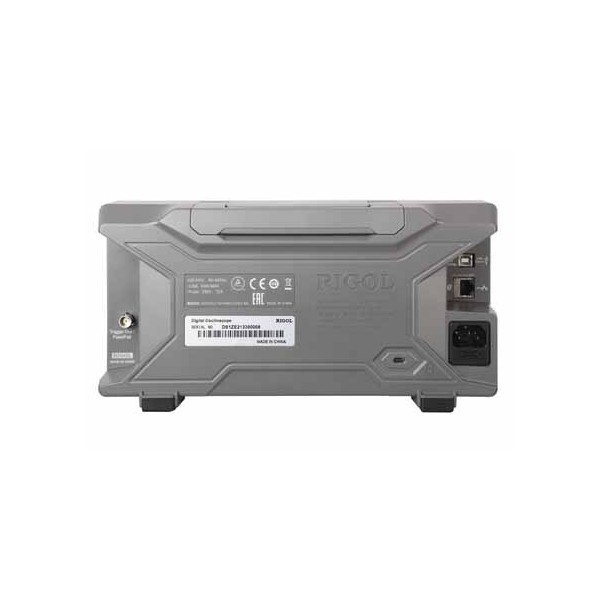

Для обміну даними та дистанційної роботи осцилограф оснащений інтерфейсами USB Host, USB Device та LAN з підтримкою LXI, а також роз’ємом AUX. USB Host може використовуватися для роботи із зовнішніми носіями, USB Device — для підключення приладу до комп’ютера, а мережевий інтерфейс LAN зручний для інтеграції осцилографа в лабораторне або автоматизоване робоче місце. Наявність стандартних цифрових інтерфейсів спрощує збереження результатів і організацію віддаленого керування.

Де може використовуватися осцилограф DS1102Z-E

RIGOL DS1102Z-E може застосовуватися під час розробки та налагодження електронних пристроїв, ремонту побутової й промислової електроніки, тестування блоків живлення, контролерів, цифрових плат, генераторів, підсилювачів та різноманітних сигнальних вузлів. Два канали дозволяють порівнювати сигнали в різних точках схеми, а розвинена система запуску допомагає виділяти потрібні події серед безперервного потоку даних.

Для навчальних лабораторій прилад може бути корисним при вивченні основ осцилографічних вимірювань, часових і амплітудних параметрів, роботи аналогових та цифрових схем, принципів синхронізації й аналізу послідовних інтерфейсів. Кольоровий дисплей, автоматичні вимірювання та зрозуміла структура основних функцій дозволяють використовувати модель як універсальний настільний осцилограф для типових навчальних і практичних завдань.

Технічні характеристики RIGOL DS1102Z-E

Комплектація

• цифровий осцилограф RIGOL DS1102Z-E — 1 шт.;
• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.;
• пасивні щупи PVP3150 150 МГц — 2 шт.

RIGOL DS1102Z-E поєднує смугу пропускання 100 МГц, два аналогові канали, частоту дискретизації до 1 Гвиб/с, глибину пам’яті до 24 Мточок, швидкість захоплення до 30 000 осцилограм за секунду та підтримку декодування поширених послідовних шин. Завдяки цьому модель підходить для вимірювання й аналізу сигналів у сервісній практиці, розробці електроніки, лабораторних роботах і навчанні, коли потрібен настільний цифровий осцилограф із розвиненими функціями запуску, автоматичних вимірювань і математичної обробки.
