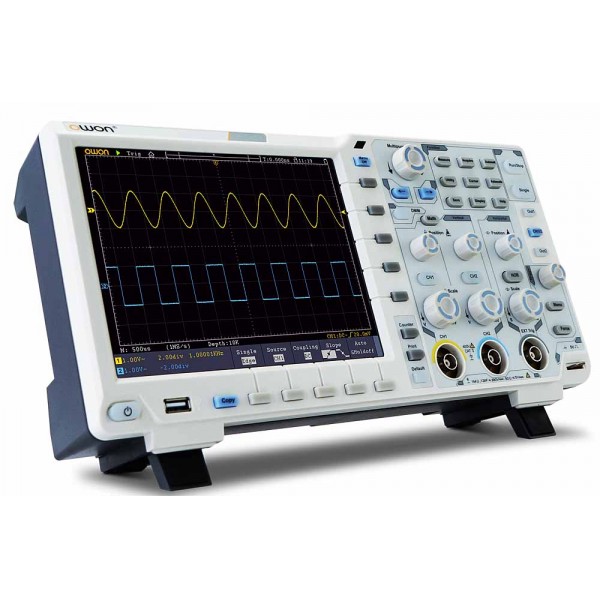

Цифровий осцилограф OWON XDS3302 — 300 МГц, 2 канали, 2,5 Гвиб/с

OWON XDS3302 — двоканальний цифровий запам’ятовувальний осцилограф серії XDS3000 з аналоговою смугою пропускання 300 МГц і максимальною частотою дискретизації в реальному часі до 2,5 Гвиб/с. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів. Базова конфігурація має два вимірювальні канали та окремий зовнішній вхід синхронізації.

Осцилограф OWON XDS3302 оснащений 8-бітним АЦП, пам’яттю до 40 Mpts і підтримує швидкість реєстрації до 75 000 осцилограм за секунду. Вертикальна чутливість становить від 1 мВ/поділ до 10 В/поділ, а діапазон розгортки — від 1 нс/поділ до 1000 с/поділ. Такий набір параметрів дає змогу працювати як зі швидкими імпульсними процесами, так і з повільними змінами сигналу.

Основні можливості OWON XDS3302

Смуга пропускання 300 МГц у поєднанні з максимальною частотою дискретизації 2,5 Гвиб/с дає можливість коректно відображати високочастотні сигнали в межах робочого діапазону приладу. Два аналогові канали дозволяють одночасно порівнювати два сигнали, оцінювати їхню часову взаємодію, амплітуду та форму.

Глибина пам’яті 40 Mpts дає змогу записувати довгі послідовності сигналу без різкого зменшення часової роздільної здатності. Це корисно під час пошуку рідкісних подій, аналізу пакетів даних або перегляду великої ділянки сигналу з подальшим масштабуванням окремих фрагментів. Для детального перегляду передбачено режим ZOOM, а інтерполяція sin(x)/x використовується для формування осцилограми.

OWON XDS3302 підтримує режими збору даних із вибіркою, піковим детектором та усередненням. Піковий детектор допомагає виявляти короткі імпульсні викиди, а усереднення може застосовуватися для зменшення впливу випадкового шуму на повторюваний сигнал.

Синхронізація та декодування цифрових шин

Для стабільного захоплення потрібної події осцилограф підтримує широкий набір режимів синхронізації. Передбачено запуск за фронтом, відеосигналом, швидкістю наростання, тривалістю імпульсу, імпульсом нетипової амплітуди, заданим вікном, часовим лімітом, номером фронту та збігом із логічним шаблоном. Також заявлена синхронізація за даними протоколів I²C, RS232, SPI та CAN.

Декодування I²C, SPI, RS232 та CAN доступне як опція. Функція дає змогу поєднувати спостереження форми електричного сигналу з аналізом передавання даних у цифровій шині. Для налагодження та діагностики електронних пристроїв це допомагає співвіднести фізичну форму сигналу з переданими даними.

Осцилограф підтримує автоматичний, нормальний та однократний режими розгортки. Однократний запуск корисний, коли потрібно зафіксувати одиничну подію та потім детально проаналізувати записану осцилограму. Додатковий зовнішній вхід синхронізації дозволяє прив’язати запуск до окремого опорного сигналу.

Автоматичні та математичні вимірювання

OWON XDS3302 підтримує автоматичне вимірювання 28 параметрів і має вбудований частотомір. Для ручного аналізу доступні курсорні вимірювання ΔU та Δt, за допомогою яких можна визначати різницю напруги та часовий інтервал між вибраними точками осцилограми.

Серед математичних функцій передбачені додавання, віднімання, множення, ділення та FFT. Швидке перетворення Фур’є дозволяє перейти від аналізу сигналу в часовій області до оцінювання його спектрального складу, що може бути корисним для пошуку гармонік і паразитних складових у межах можливостей осцилографа. У серії також використовується технологія Xvisual.

8-дюймовий дисплей та керування

Прилад оснащений кольоровим 8-дюймовим LCD-дисплеєм із роздільною здатністю 800 × 600 пікселів. Велика робоча область екрана зручна, коли одночасно відображаються два канали, результати автоматичних вимірювань, курсори та додаткові елементи аналізу. Для серії передбачена можливість встановлення багатоточкового сенсорного екрана як опції.

Корпус OWON XDS3302 виконаний у настільному форматі. Габарити приладу становлять 34 × 18 × 9 см, маса — 2,6 кг. Це дозволяє використовувати осцилограф на лабораторному, сервісному або навчальному робочому місці.

Інтерфейси та робота з ПК

У стандартній платформі серії передбачені USB device, USB host і LAN. Також для XDS3302 заявлені VGA та Wi-Fi як опції. USB-інтерфейси можуть використовуватися для взаємодії з комп’ютером і зовнішніми носіями залежно від режиму роботи, а LAN розширює можливості інтеграції приладу у вимірювальне робоче місце.

Осцилограф підтримує SCPI та LabVIEW. Підтримка команд SCPI важлива для автоматизації вимірювань, дистанційного керування та включення осцилографа до програмно-апаратних вимірювальних комплексів. Сумісність із LabVIEW дозволяє використовувати прилад у системах збору та обробки даних.

Опціональний VGA-вихід може застосовуватися для виведення зображення на зовнішній екран, зокрема під час навчальних демонстрацій. Wi-Fi-модуль, якщо він встановлений, додає можливість бездротової взаємодії з приладом.

Опціональні функції та модулі

Платформа XDS3000 передбачає розширення функціональності за допомогою опцій. Для OWON XDS3302 у вихідній картці зазначені VGA, WiFi, AWG, DMM, TOU, RS232, SPI, I2C та CAN. Наявність конкретної опції потрібно перевіряти окремо, оскільки ці функції не входять автоматично до стандартної комплектації.

Опція AWG додає генератор сигналів із заявленою смугою до 50 МГц, частотою дискретизації 250 МГц, вертикальною роздільною здатністю 14 біт і пам’яттю до 8K точок. Зазначені форми сигналів: синусоїдальна, прямокутна, імпульсна та трикутна.

Опціональний DMM має 4000 відліків. Для мультиметра заявлені вимірювання постійної та змінної напруги, постійного та змінного струму, ємності й опору, а також прозвонювання кола та діодний тест. Для серії також передбачене батарейне живлення як опція.

Технічні характеристики OWON XDS3302

• Смуга пропускання: 300 МГц.
• Кількість аналогових каналів: 2.
• Зовнішній вхід синхронізації: є.
• Максимальна частота дискретизації: 2,5 Гвиб/с.
• Вертикальна роздільна здатність АЦП: 8 біт.
• Глибина пам’яті: 40 Mpts.
• Вертикальна чутливість: 1 мВ/поділ – 10 В/поділ.
• Коефіцієнт розгортки: 1 нс/поділ – 1000 с/поділ.
• Швидкість реєстрації: до 75 000 осцилограм/с.
• Внутрішня пам’ять: 100 осцилограм, запис/читання.
• Режими збору даних: вибірка, піковий детектор, усереднення.
• Типи розгортки: автоматична, нормальна, однократна.
• Інтерполяція: sin(x)/x.
• Масштабування: ZOOM.
• Автоматичні вимірювання: 28 параметрів.
• Додатково: вбудований частотомір, курсорні ΔU і Δt.
• Математичні функції: додавання, віднімання, множення, ділення, FFT.
• Декодування I²C, SPI, RS232, CAN: опція.
• Дисплей: кольоровий LCD, 8 дюймів, 800 × 600 пікселів.
• Сенсорний екран: опція.
• Інтерфейси: USB device, USB host, LAN; VGA та Wi-Fi — опції.
• Підтримка: SCPI, LabVIEW.
• Габарити: 34 × 18 × 9 см.
• Маса: 2,6 кг.

Стандартна комплектація

• осцилограф OWON XDS3302 — 1 шт.;
• осцилографічний пробник — 2 шт.;
• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• гарантійний талон — 1 шт.

Застосування OWON XDS3302

Цифровий осцилограф OWON XDS3302 може використовуватися в лабораторіях, сервісних майстернях, навчальних і розробницьких робочих місцях для контролю форми сигналу, вимірювання часових та амплітудних параметрів, аналізу імпульсних процесів і діагностики електронних пристроїв. Два канали дозволяють зіставляти сигнали в різних точках схеми, а смуга 300 МГц і дискретизація до 2,5 Гвиб/с орієнтовані на роботу з високочастотними процесами.

Пам’ять 40 Mpts, режим ZOOM, розширені типи синхронізації та автоматичні вимірювання допомагають детально досліджувати окремі ділянки запису. Для цифрової електроніки корисною може бути опція декодування I²C, SPI, RS232 і CAN, а для автоматизованих стендів — підтримка SCPI та LabVIEW.

OWON XDS3302 поєднує 300-МГц смугу пропускання, два вимірювальні канали, частоту дискретизації до 2,5 Гвиб/с, пам’ять 40 Mpts, 8-дюймовий дисплей та набір інструментів для аналізу сигналів. Під час вибору конкретної конфігурації важливо окремо перевіряти наявність потрібних опцій — сенсорного керування, Wi-Fi, VGA, генератора AWG, мультиметра DMM, батарейного живлення та декодування цифрових шин.
