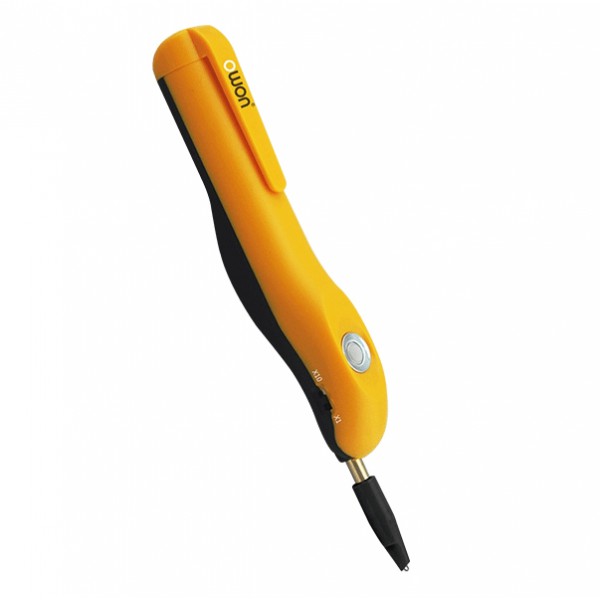

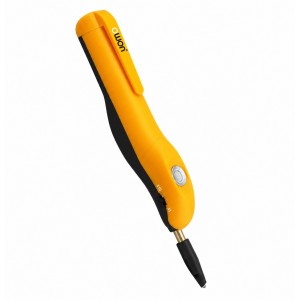

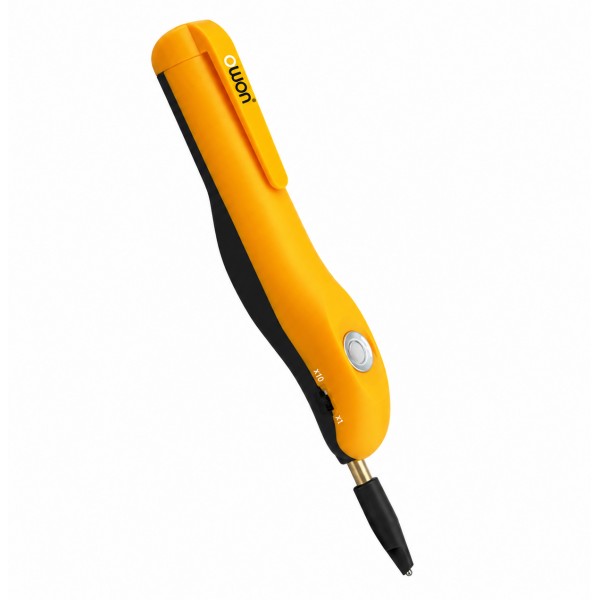

USB-осцилограф RDS1021I у форматі ручки-пробника

Owon RDS1021I — компактний цифровий USB-осцилограф, виконаний у вигляді ручки-щупа. Прилад поєднує вимірювальний пробник і функції віртуального осцилографа, який працює разом із комп’ютером. Модель має смугу пропускання 25 МГц, частоту дискретизації 100 Мвиб/с та гальванічно розв’язаний USB-інтерфейс. Такий формат зручний для роботи за столом з обмеженим вільним простором, ремонту мобільних телефонів і використання під час відряджень.

У корпус ручки вбудовано кульковий маніпулятор для керування осцилографом. Вимірювальна частина та елемент керування розташовані в одному компактному пристрої. Розміри RDS1021I становлять 150 × 20 × 18 мм, тому для розміщення самого приладу не потрібна значна площа робочого столу. USB-підключення забезпечує зв’язок із комп’ютером, а програмне забезпечення входить до комплекту постачання на USB-флешнакопичувачі.

Призначення та особливості конструкції

Осцилограф-пробник призначений для спостереження за електричними сигналами та вимірювання їхніх параметрів у межах заявлених характеристик. На відміну від звичного корпусного виконання, RDS1021I має форму ручки, яку використовують як щуп. Це дає змогу організувати робоче місце навколо комп’ютера та компактного вимірювального пристрою.

В описі моделі окремо зазначено зручність її використання для ремонту мобільних телефонів. Компактне виконання також доречне, коли прилад потрібно брати із собою у відрядження. Під час вибору слід враховувати весь набір характеристик: смугу пропускання, частоту дискретизації, обсяг запису, вертикальну чутливість і діапазон розгортки. Саме їхнє поєднання визначає відповідність осцилографа конкретному вимірювальному завданню.

• Виконання у вигляді ручки-пробника для компактного розміщення на робочому місці.
• Вбудований кульковий маніпулятор для керування осцилографом.
• USB-інтерфейс із гальванічною розв’язкою.
• Автоматичні та курсорні вимірювання параметрів сигналу.
• Підтримка FFT — швидкого перетворення Фур’є.
• Три режими збирання даних: вибірка, виявлення піків та усереднення.

Смуга пропускання та частота дискретизації

Смуга пропускання осцилографа RDS1021I становить 25 МГц. Це одна з основних характеристик для вибору приладу за частотними параметрами досліджуваного сигналу. Її потрібно розглядати разом із частотою дискретизації: ці показники описують різні властивості осцилографа й не замінюють один одного.

Частота дискретизації становить 100 Мвиб/с. Вона характеризує швидкість формування цифрових відліків сигналу. Для користувача поєднання смуги 25 МГц і дискретизації 100 Мвиб/с є базовим орієнтиром під час оцінювання можливостей моделі. Якщо потрібен USB-осцилограф для конкретного завдання, ці значення варто зіставити з параметрами сигналів, які планується досліджувати.

Глибина запису становить 5 Кточок. Ця характеристика описує кількість точок у записі осцилограми. Разом із налаштуваннями часової розгортки та дискретизації вона важлива для аналізу захопленого фрагмента сигналу. Вертикальна роздільна здатність приладу — 8 біт. Її слід враховувати окремо від вертикальної чутливості та не ототожнювати з показником похибки вимірювання.

Вертикальна чутливість і часова розгортка

Діапазон вертикальної чутливості RDS1021I становить від 5 мВ/поділку до 5 В/поділку. Налаштування визначає масштаб відображення сигналу за вертикальною віссю. Вибір відповідної чутливості потрібен для зручного перегляду осцилограми та оцінювання її амплітудних параметрів. Менший або більший масштаб обирають залежно від досліджуваного сигналу.

Діапазон горизонтальної розгортки — від 5 нс/поділку до 100 с/поділку з послідовністю 1–2–5. Налаштування розгортки визначає часовий масштаб осцилограми. Воно дає змогу змінювати представлення сигналу за горизонтальною віссю: розглядати окремі його ділянки або переходити до ширшого часового інтервалу. Вертикальний і горизонтальний масштаби налаштовують відповідно до мети вимірювання.

У характеристиках зазначено максимальну напругу до 400 В. Умови, за яких застосовується це значення, та відповідні обмеження в описі не деталізовано. Перед вимірюванням необхідно уточнити їх за інструкцією з експлуатації. Саме значення 400 В не слід трактувати як дозвіл на пряме підключення до будь-якого кола з такою напругою.

Автоматичні та курсорні вимірювання

USB-осцилограф підтримує автоматичні вимірювання. Ця функція призначена для отримання числових параметрів сигналу засобами осцилографа. Вона доповнює візуальний перегляд осцилограми та дає змогу працювати не лише з формою сигналу, а й із результатами його вимірювання. Конкретний перелік автоматично визначуваних параметрів у наведеному описі моделі не зазначено.

Для аналізу вибраних ділянок осцилограми передбачено курсорні вимірювання. Курсори використовують для роботи з точками сигналу, які обирає користувач. Наявність автоматичного й курсорного способів вимірювання дає змогу застосовувати відповідний підхід залежно від завдання: отримувати параметри автоматично або аналізувати потрібну ділянку вручну.

Вимірювальні функції доповнюють налаштування чутливості та розгортки. Спочатку користувач обирає зручний масштаб відображення, а потім оцінює сигнал і його параметри. Під час інтерпретації результатів необхідно враховувати заявлену смугу пропускання, дискретизацію та інші характеристики приладу.

FFT для аналізу сигналу в частотній області

RDS1021I підтримує математичну функцію FFT — швидке перетворення Фур’є. Вона використовується для переходу від часового представлення сигналу до його частотного представлення. Завдяки цьому аналіз не обмежується переглядом звичайної осцилограми: користувач може також досліджувати частотні складові сигналу засобами передбаченої математичної функції.

Часове та частотне представлення доповнюють одне одного. Осцилограма показує зміну сигналу в часі, тоді як FFT дає інший спосіб його розгляду. Підтримка цієї функції є окремою можливістю моделі, яку варто врахувати під час вибору компактного USB-осцилографа для роботи з електричними сигналами.

Режими збирання даних

У моделі передбачено три режими збирання даних: вибірка, виявлення піків та усереднення. Вони дають змогу обирати спосіб оброблення вимірюваних даних відповідно до характеру сигналу й мети спостереження. Режим збирання даних слід розглядати разом із налаштуваннями масштабу та вимірювальними функціями.

• Вибірка — режим роботи з дискретними відліками досліджуваного сигналу.
• Виявлення піків — режим, орієнтований на визначення пікових значень.
• Усереднення — режим із застосуванням усереднення отриманих даних.

Наявність кількох режимів дає змогу змінювати підхід до спостереження за сигналом у межах можливостей одного приладу. Вибір потрібного режиму залежить від того, які особливості осцилограми необхідно розглянути. Додаткові числові параметри цих режимів у характеристиках товару не наведено.

Технічні характеристики RDS1021I

• Тип приладу: цифровий USB-осцилограф у вигляді ручки-пробника.
• Бренд: Owon.
• Модель: RDS1021I.
• Смуга пропускання: 25 МГц.
• Частота дискретизації: 100 Мвиб/с.
• Глибина запису: 5 Кточок.
• Вертикальна роздільна здатність: 8 біт.
• Вертикальна чутливість: 5 мВ/поділку — 5 В/поділку.
• Максимальна напруга: до 400 В; умови застосування значення потребують уточнення за інструкцією.
• Горизонтальна розгортка: 5 нс/поділку — 100 с/поділку.
• Послідовність значень розгортки: 1–2–5.
• Вимірювання: автоматичні та курсорні.
• Математична функція: FFT, швидке перетворення Фур’є.
• Режими збирання даних: вибірка, виявлення піків, усереднення.
• Інтерфейс: USB із гальванічною розв’язкою.
• Керування на корпусі: вбудований кульковий маніпулятор.
• Розміри: 150 × 20 × 18 мм.
• Маса: близько 0,27 кг.

Комплект постачання

До комплекту входять осцилограф, насадки, кабель для USB-підключення, програмне забезпечення та інструкція з експлуатації. Програмне забезпечення постачається на USB-флешнакопичувачі.

• USB-осцилограф RDS1021I — 1 шт.
• Інструкція з експлуатації — 1 шт.
• Насадка-гачок — 1 шт.
• Насадка-пружинка — 1 шт.
• USB-кабель — 1 шт.
• USB-флешнакопичувач із програмним забезпеченням — 1 шт.

Вибір USB-осцилографа для компактного робочого місця

RDS1021I варто розглянути, якщо потрібен осцилограф у форматі ручки-пробника зі смугою пропускання 25 МГц. Модель поєднує невеликі габарити, USB-підключення з гальванічною розв’язкою, автоматичні й курсорні вимірювання та підтримку FFT. Для роботи з осцилограмами передбачено регулювання вертикальної чутливості, часової розгортки й режиму збирання даних.

Перед придбанням зіставте характеристики приладу з параметрами сигналів, які плануєте вимірювати. Якщо потрібна сумісність із певною операційною системою, її необхідно уточнити окремо: перелік підтримуваних систем у картці товару не наведено. Так само потребують уточнення умови вимірювання максимальної напруги. Це допоможе обрати осцилограф відповідно до конкретних робочих вимог.
