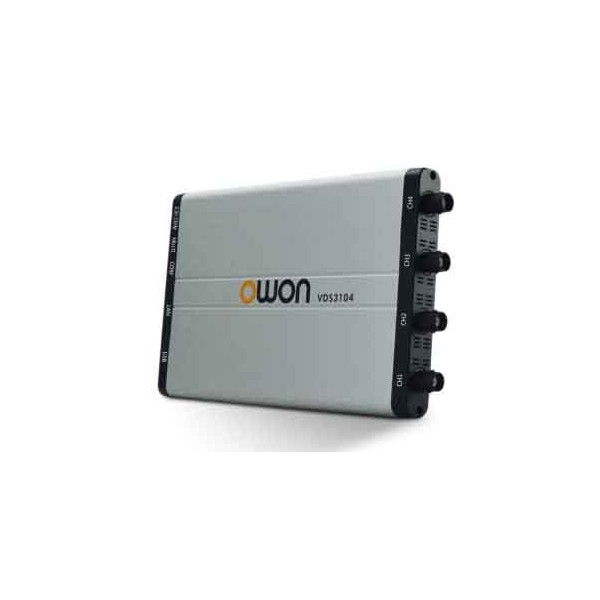

USB-осцилограф OWON VDS3104 — 4-канальна приставка до комп’ютера

OWON VDS3104 — малогабаритний цифровий USB-осцилограф, виконаний у форматі приставки до комп’ютера. Модель має чотири вимірювальні канали та окремий вхід зовнішньої синхронізації, смугу пропускання до 100 МГц на канал і частоту дискретизації в реальному часі до 1 Гвиб/с. Така конфігурація дає змогу одночасно спостерігати кілька сигналів, порівнювати їх між собою та виконувати вимірювання за допомогою програмного забезпечення на ПК.

VDS3104 призначений для ремонту електроніки, виробничих завдань, вимірювальних стендів, автоматизації, навчальних робіт і лабораторного використання. Керування осцилографом здійснюється через USB 2.0 за допомогою штатного USB-кабелю. Для версії VDS3104 L передбачений LAN-порт, при цьому мережеве підключення вказане як опція.

Чотири канали та зовнішня синхронізація

Ключова особливість OWON VDS3104 — чотири вимірювальні канали. Це дає можливість одночасно контролювати до чотирьох сигналів і порівнювати їх часові та амплітудні параметри. Окрім основних каналів, передбачений окремий вхід зовнішньої синхронізації, тому конфігурація моделі вказана як 4 + 1.

Смуга пропускання становить до 100 МГц на канал, а частота дискретизації в реальному часі — до 1 Гвиб/с. Ці параметри визначають можливості приладу під час спостереження форми сигналу, імпульсних процесів, часових інтервалів та інших електричних сигналів у межах заявлених характеристик.

Вертикальна система та розгортка

Вертикальна роздільна здатність VDS3104 становить 8 біт. Діапазон вертикальної чутливості — від 5 мВ/поділ до 5 В/поділ. Користувач може змінювати масштаб відображення відповідно до амплітуди сигналу, щоб зручніше розташувати осцилограму на екрані програмного забезпечення.

Часова розгортка регулюється від 2 нс/поділ до 100 с/поділ. Такий діапазон дозволяє працювати як зі швидкими процесами, так і з повільнішими змінами сигналу. Підтримуються автоматичний, очікувальний та одноразовий типи розгортки.

Режими синхронізації

OWON VDS3104 підтримує синхронізацію за фронтом, за відеосигналом PAL, SECAM і NTSC з вибором поля або рядка, за швидкістю наростання, за тривалістю імпульсу, а також почерговий запуск каналів. Набір режимів дає змогу підбирати умови запуску відповідно до характеру досліджуваного сигналу.

Передбачена й автоматична установка оптимального режиму розгортки та синхронізації. Вона допомагає швидше отримати придатне для аналізу відображення сигналу, після чого параметри можна коригувати відповідно до конкретного вимірювального завдання.

Автоматичні та курсорні вимірювання

Осцилограф підтримує курсорні вимірювання ΔU та Δt. За допомогою курсорів можна оцінювати різницю напруги між вибраними точками осцилограми та часовий інтервал між подіями. Це доповнює візуальний аналіз і допомагає працювати з конкретними ділянками захопленого сигналу.

У VDS3104 заявлено автоматичне вимірювання 20 параметрів. Крім того, прилад оснащений вбудованим частотоміром. Автоматичні вимірювання дають змогу отримувати числові параметри сигналу без постійного ручного визначення значень за шкалою.

Математичні функції, БПФ і режим X-Y

Для обробки сигналів передбачені додавання, віднімання, множення, ділення, інверсія та БПФ. Швидке перетворення Фур’є дає змогу аналізувати частотні складові сигналу. Прилад підтримує одночасне відображення результатів БПФ і самого сигналу, що зручно для зіставлення часової форми з її частотним представленням.

Також доступний режим X-Y. У характеристиках зазначена можливість одночасного відображення режиму X-Y і сигналу. Це доповнює стандартний режим спостереження сигналу в часовій області та розширює можливості аналізу взаємозв’язку між каналами.

Пам’ять і порівняння з маскою

Глибина пам’яті OWON VDS3104 становить 5 МБ. Пам’ять використовується для роботи з даними захопленого сигналу, їх відображення та подальшого аналізу. Для багатоканального осцилографа цей параметр важливий під час перегляду записаної форми та дослідження окремих ділянок осцилограми.

Окремо заявлена функція порівняння сигналу з попередньо заданою маскою. Вона дозволяє зіставляти поточну форму сигналу із заданими межами та може використовуватися під час повторюваних контрольних операцій на стендах, у виробничих процесах або лабораторних роботах.

Підключення до ПК та програмне керування

VDS3104 — це осцилограф-приставка до комп’ютера. Керування здійснюється через USB 2.0, а підключення виконується штатним USB-кабелем. Програмне забезпечення, відповідно до опису моделі, має російськомовний інтерфейс. Комп’ютер використовується для відображення осцилограм, налаштування розгортки й синхронізації, виконання вимірювань та роботи з математичними функціями.

Для модифікації VDS3104 L у характеристиках зазначений LAN-порт. LAN є опцією, тому цю можливість слід відрізняти від стандартного керування через USB 2.0. Адаптер живлення в комплекті також зазначений саме для версії VDS3104 L із LAN-портом.

Максимальна вхідна напруга та габарити

Максимальна вхідна напруга для VDS3104 становить 40 В DC+AC, пік-пік. Під час підключення до досліджуваного кола необхідно враховувати це обмеження та не виходити за межі параметрів, заявлених для входу приладу.

Розміри осцилографа — 19 × 12 × 1,8 см, маса — 300 г. Компактний корпус займає небагато місця на робочому столі та підходить для використання як приставка до комп’ютера в лабораторії, на ремонтному робочому місці, навчальному стенді або у виробничій системі.

Технічні характеристики OWON VDS3104

• Кількість каналів: 4 + 1 вхід зовнішньої синхронізації.
• Смуга пропускання: до 100 МГц на канал.
• Частота дискретизації в реальному часі: до 1 Гвиб/с.
• Вертикальна роздільна здатність: 8 біт.
• Глибина пам’яті: 5 МБ.
• Вертикальна чутливість: 5 мВ/поділ – 5 В/поділ.
• Розгортка: 2 нс/поділ – 100 с/поділ.
• Типи розгортки: автоматичний, очікувальний, одноразовий.
• Синхронізація: за фронтом, відеосигналом PAL/SECAM/NTSC, швидкістю наростання, тривалістю імпульсу, почерговий запуск каналів.
• Курсорні вимірювання: ΔU, Δt.
• Автоматичні вимірювання: 20 параметрів.
• Додаткові функції: вбудований частотомір, порівняння сигналу із заданою маскою.
• Математичні функції: додавання, віднімання, множення, ділення, інверсія, БПФ.
• Режими відображення: одночасне відображення сигналу та результатів БПФ або режиму X-Y.
• Максимальна вхідна напруга: 40 В DC+AC, пік-пік.
• Інтерфейс: USB 2.0; LAN — опція для відповідної версії.
• Програмне забезпечення: російською мовою.
• Розміри: 19 × 12 × 1,8 см.
• Маса: 300 г.

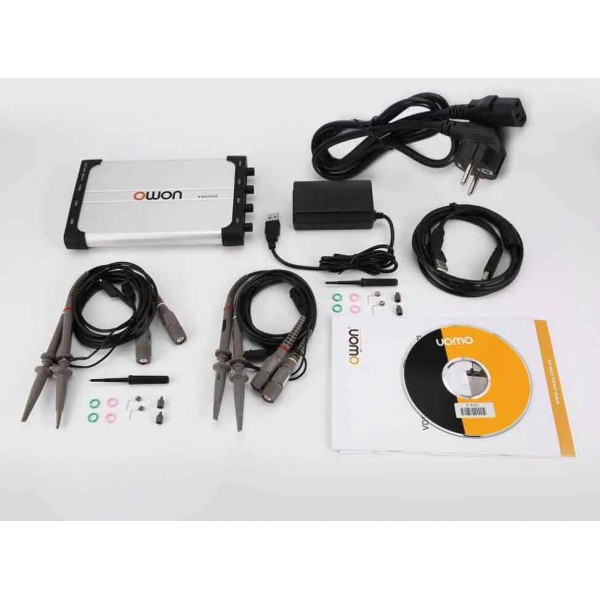

Комплект постачання

• 4-канальний осцилограф — 1 шт.
• Осцилографічний щуп — 4 шт.
• Диск із програмним забезпеченням та інструкцією — 1 шт.
• USB-кабель — 1 шт.
• Адаптер живлення — для версії VDS3104 L із LAN-портом.

Застосування USB-осцилографа VDS3104

Модель може застосовуватися для ремонту, виробництва, роботи на вимірювальних стендах, автоматизації, навчання та лабораторних досліджень. Чотири канали корисні там, де потрібно одночасно бачити кілька сигналів, а зовнішня синхронізація дає додатковий спосіб організації запуску вимірювання.

Під час ремонтних і лабораторних робіт можна використовувати курсорні та автоматичні вимірювання, вбудований частотомір, математичні функції, БПФ і режим X-Y. Для повторюваного контролю передбачено порівняння сигналу з попередньо заданою маскою. Завдяки програмному керуванню VDS3104 орієнтований на робочі місця, де комп’ютер є частиною вимірювальної системи.

Що врахувати під час вибору VDS3104

Під час вибору цієї моделі варто зіставити з власними завданнями її основні параметри: чотири вимірювальні канали, смугу до 100 МГц на канал, дискретизацію до 1 Гвиб/с, 8-бітну вертикальну роздільну здатність, пам’ять 5 МБ і максимальну вхідну напругу 40 В DC+AC пік-пік. Важливо також врахувати формат роботи через комп’ютер, оскільки VDS3104 є USB-осцилографом-приставкою.

OWON VDS3104 поєднує багатоканальне спостереження сигналів із функціями цифрової обробки та програмним керуванням. Модель підтримує 20 автоматичних вимірювань, курсорний аналіз, частотомір, БПФ, математичні операції, X-Y, масочне порівняння та різні види синхронізації. Це дозволяє використовувати один компактний прилад для широкого кола осцилографічних завдань у межах заявлених технічних характеристик.
