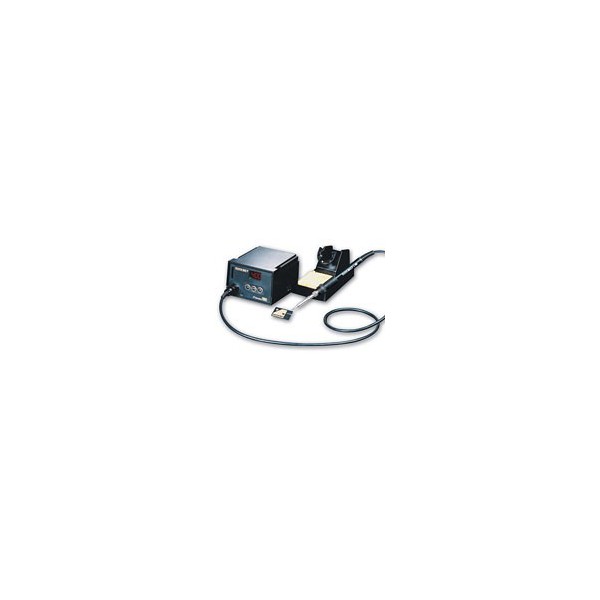

Паяльна станція QUICK 967 ESD з цифровим керуванням температурою

QUICK 967 ESD — цифрова паяльна станція з мікропроцесорним керуванням, призначена для точної контактної пайки електронних компонентів. Модель працює в температурному діапазоні від 200 до 480 °C та дає змогу встановлювати потрібне значення температури безпосередньо з панелі керування. Поточні налаштування відображаються на цифровому індикаторі, тому оператор може контролювати режим роботи під час монтажу, ремонту або обслуговування електроніки.

Однією з ключових особливостей QUICK 967 ESD є стабільне підтримання температури жала. Мікропроцесорна система керування відстежує робочий режим і компенсує зміну температури під час пайки. Заявлена стабільність становить ±1 °C у режимі без навантаження. Такий контроль особливо важливий під час роботи з компонентами та друкованими платами, для яких надмірний або недостатній нагрів може ускладнювати формування якісного паяного з’єднання.

Особливості QUICK 967 ESD

Паяльна станція оснащена керамічним нагрівальним елементом, що забезпечує швидке нагрівання та ефективну температурну компенсацію під час роботи. Потужність станції становить 60 Вт, а паяльник живиться напругою близько 24 В. Низьковольтне живлення паяльника та гальванічне відокремлення нагрівального елемента від мережі є важливими конструктивними особливостями обладнання для професійної пайки.

QUICK 967 ESD виконана з урахуванням вимог електростатичного захисту. Для станції заявлено опір між жалом і заземленням менше 2 Ом, а потенціал між жалом і заземленням — менше 2 мВ. Це дозволяє використовувати обладнання під час робіт з електронними вузлами та компонентами, чутливими до електростатичного розряду, за умови правильно організованого ESD-захищеного робочого місця.

Температура задається кнопками на передній панелі, а цифрова індикація спрощує контроль вибраного режиму. Оператору не потрібно орієнтуватися лише на положення механічного регулятора: встановлене значення відображається безпосередньо на дисплеї. Це зручно для повторюваних операцій, коли для певного технологічного процесу необхідно підтримувати однаковий температурний режим.

Блокування налаштувань за допомогою ключ-карти

У QUICK 967 ESD передбачена можливість блокування встановлених параметрів за допомогою ключ-карти. Після вибору необхідного технологічного режиму налаштування можуть бути зафіксовані, а після вилучення картки випадкова зміна температури стає недоступною. Така функція корисна там, де важливо стандартизувати процес пайки та не допускати довільного коригування робочої температури оператором.

Блокування налаштувань особливо актуальне для серійних або повторюваних операцій. Якщо для конкретного типу робіт визначено потрібний температурний режим, його можна встановити один раз і надалі використовувати без постійного переналаштування. Це допомагає підтримувати єдиний підхід до технологічного процесу та зменшує ризик випадкової зміни параметрів під час роботи.

Температурний діапазон 200–480 °C

Робочий діапазон від 200 до 480 °C дає змогу адаптувати паяльну станцію до різних завдань контактної пайки. Нижчі температури можуть використовуватися для операцій, де потрібен делікатніший нагрів, а верхня частина діапазону дає запас для робіт, що потребують інтенсивнішої теплопередачі. Конкретну температуру слід підбирати з урахуванням типу припою, розміру контактної площадки, теплової інерції вузла та вимог до конкретного компонента.

Станція розігрівається до 350 °C приблизно за 45 секунд. У поєднанні з керамічним нагрівачем та електронним контролем температури це дозволяє швидко підготувати інструмент до роботи. Під час пайки система компенсує теплові втрати, що виникають при контакті жала з виводом компонента, контактною площадкою або припоєм.

ESD-захист для роботи з електронікою

Позначення ESD у назві QUICK 967 ESD вказує на антистатичне виконання станції. Для електронного виробництва та ремонту це має практичне значення, оскільки частина сучасних електронних компонентів чутлива до електростатичних розрядів. Відведення заряду та заземлення жала допомагають знизити ризик небажаного електростатичного впливу на компоненти під час пайки.

Переваги цифрового керування

Мікропроцесорне керування QUICK 967 ESD дозволяє точніше задавати температуру, ніж у простих станціях із механічним регулятором без цифрової індикації. Встановлене значення легко перевірити на дисплеї, а система автоматично підтримує вибраний режим. Це спрощує роботу, коли протягом зміни виконуються однакові операції або, навпаки, потрібно регулярно переходити між кількома температурними режимами.

Стабільність температури також допомагає прогнозованіше організувати процес пайки. Оператор отримує контрольований параметр нагріву та може підбирати режим відповідно до конкретного припою й теплової маси з’єднання. При цьому результат залежить не лише від температури станції, а й від правильно підібраного жала, чистоти робочої поверхні, якості припою, флюсу та дотримання технології пайки.

Технічні характеристики QUICK 967 ESD

Комплектація

У комплект постачання QUICK 967 ESD входять блок керування, мережевий шнур, паяльник із жалом, підставка для паяльника, ключ-карта та документація. Ключ-карта використовується для доступу до налаштувань і блокування вибраного температурного режиму. Підставка дає змогу безпечно розміщувати гарячий паяльник між робочими операціями.

Для яких завдань підходить QUICK 967 ESD

Паяльна станція QUICK 967 ESD орієнтована на контактну пайку під час монтажу, ремонту та обслуговування електронного обладнання. Поєднання регульованої температури, цифрового контролю, керамічного нагрівача та антистатичного виконання робить модель придатною для робочих місць, де важливі повторюваність режимів і контроль температури жала.

Модель може бути корисною в сервісних майстернях, ремонтних підрозділах, лабораторіях і на виробничих ділянках, де виконують ручну пайку електронних компонентів. Функція блокування температури дозволяє використовувати станцію в процесах із фіксованими параметрами, а широкий діапазон 200–480 °C забезпечує можливість налаштувати режим під конкретне завдання.

Чому важливий правильний вибір температури

Навіть за наявності точного цифрового контролю якість пайки залежить від правильно вибраної температури. Надто низьке значення може збільшувати час прогрівання з’єднання, тоді як надмірний нагрів здатний створювати зайве теплове навантаження на плату та компоненти. Тому робочий режим слід встановлювати відповідно до технології, типу припою та конкретної операції.

Для ефективної теплопередачі також важливо використовувати жало відповідної форми та розміру. Якщо площа контакту занадто мала, навіть висока температура не завжди забезпечує швидке прогрівання з’єднання. Правильне поєднання температури, геометрії жала та часу контакту дозволяє повніше використовувати можливості паяльної станції QUICK 967 ESD.

QUICK 967 ESD для стабільного робочого процесу

QUICK 967 ESD поєднує цифрове встановлення температури, мікропроцесорне керування, ESD-виконання та можливість блокування налаштувань. Станція працює в діапазоні 200–480 °C, має потужність 60 Вт і підтримує температуру з заявленою стабільністю ±1 °C у режимі без навантаження. Такі характеристики орієнтовані на користувачів, яким потрібен контрольований та повторюваний режим контактної пайки.

Завдяки цифровій індикації оператор бачить встановлену температуру, а ключ-карта дозволяє обмежити випадкове втручання в налаштування. Антистатичне виконання доповнює функціональність моделі під час роботи з електронними компонентами. QUICK 967 ESD може використовуватися як основний інструмент для ручної пайки там, де важливі точне регулювання температури, стабільність нагріву та організація ESD-захищеного робочого місця.
