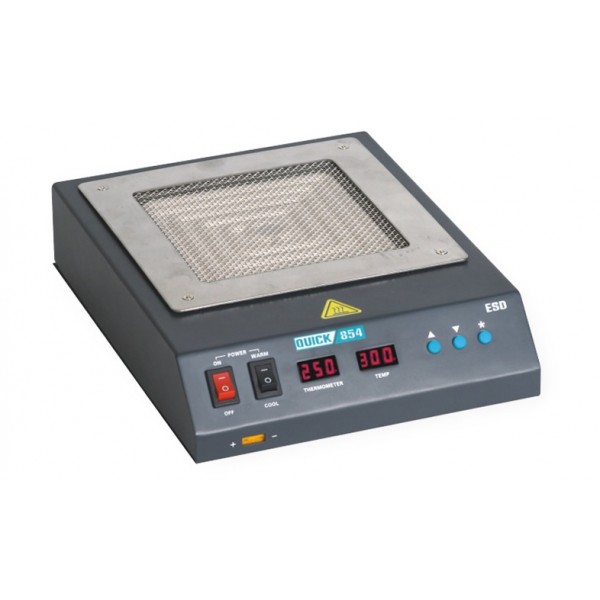

Інфрачервоний термостіл QUICK 854 ESD

Термостіл QUICK 854 ESD — інфрачервоне обладнання для попереднього нагрівання друкованих плат і оплавлення припою під час паяльних та ремонтних робіт. Модель створює рівномірне нагрівання робочої зони розміром 130 × 130 мм і дає змогу встановлювати температуру в діапазоні від 50 до 350 °C. Такий формат зручний у процесах, де важливо підвести тепло до плати знизу та підтримувати заданий температурний режим. Термостіл може використовуватися як окремий елемент робочого місця під час попереднього прогрівання плати або як частина паяльного процесу.

QUICK 854 має потужність нагрівача 600 Вт. Пристрій розрахований на швидке й рівномірне нагрівання в межах робочої області. Виробником передбачено антистатичне виконання ESD, що важливо для робочих місць, де виконуються операції з електронними компонентами та друкованими платами. Керування організоване просто: окремі перемикачі відповідають за живлення пристрою та ввімкнення нагрівання.

Для чого використовується термостіл QUICK 854

Основне призначення QUICK 854 ESD — попереднє нагрівання друкованих плат. Під час ремонту електроніки нагрівання плати знизу може бути частиною підготовки до подальших паяльних операцій. Термостіл формує нагріту робочу область, на якій можна розмістити плату відповідного розміру або її ділянку та встановити необхідну температуру. Завдяки діапазону 50–350 °C оператор може добирати режим відповідно до конкретної технологічної операції.

Ще одне зазначене для цієї моделі застосування — оплавлення припою. У цьому випадку важливими параметрами є керований температурний режим, рівномірність нагрівання та стабільність установленої температури. QUICK 854 оснащений термосенсором K-типу, який підтримує стабільність температури з дискретністю ±1 °C. Це дозволяє контролювати нагрівання та орієнтуватися на задане температурне значення під час роботи.

Робоча область 130 × 130 мм визначає площу безпосереднього нагрівання. Перед початком робіт варто співвіднести розміри плати або її ділянки з цією зоною. Такий параметр особливо важливий при виборі термостола, оскільки саме він визначає, яку частину плати можна рівномірно прогрівати в межах робочої поверхні.

Рівномірне інфрачервоне нагрівання

Однією з ключових особливостей QUICK 854 є інфрачервоний принцип нагрівання. У характеристиках моделі акцентовано швидкий і рівномірний прогрів. Для роботи з друкованими платами важливо не лише досягти необхідної температури, а й отримати передбачуване нагрівання в межах робочої області. Це спрощує підготовку плати до подальших операцій і допомагає організувати повторюваний робочий процес.

Максимальна робоча температура становить 350 °C, мінімальна — 50 °C. Такий діапазон дозволяє використовувати термостіл як для помірного попереднього нагрівання, так і для операцій, що потребують вищої температури. Конкретне значення встановлюється відповідно до завдання та технології пайки. Під час роботи необхідно враховувати допустимі температурні режими самої плати та встановлених на ній компонентів.

Контроль і стабільність температури

У термостолі QUICK 854 використовується термосенсор K-типу. Заявлена стабільність температури — ±1 °C. Для обладнання попереднього нагрівання цей параметр має практичне значення, оскільки дозволяє підтримувати заданий режим під час роботи. Коли температура стабілізується, оператор може виконувати подальші операції, орієнтуючись на встановлене значення, а не на неконтрольований нагрів поверхні.

Стабільне підтримання температури особливо корисне під час послідовного виконання однотипних операцій. Якщо процес передбачає однаковий попередній нагрів, можливість утримувати заданий температурний рівень робить роботу більш передбачуваною. При цьому конкретний режим слід обирати відповідно до плати, припою та вимог ремонтної операції.

Антистатичне виконання та зручне керування

QUICK 854 виконаний у версії ESD. Антистатичне виконання є важливою характеристикою обладнання, яке використовується на робочих місцях з електронними компонентами. Це робить модель доречною для оснащення паяльних і ремонтних зон, де враховуються вимоги до захисту електроніки від електростатичних впливів.

У конструкції передбачені роздільні перемикачі «живлення» та «нагрівання». Таке рішення дозволяє окремо ввімкнути сам пристрій і керувати подачею нагріву. Оператор може підготувати обладнання, а нагрівання активувати окремою дією. Після завершення операції нагрів можна вимкнути незалежно від основного живлення.

Габарити термостола становлять 255 × 200 × 63 мм, маса — 2,5 кг. Такі розміри дозволяють розміщувати пристрій на робочому столі разом з іншим паяльним обладнанням. Під час планування робочого місця потрібно враховувати не лише площу нагрівальної ділянки 130 × 130 мм, а й повний розмір корпусу.

Основні характеристики QUICK 854 ESD

На що звернути увагу під час вибору

Під час вибору термостола насамперед варто оцінити розмір плат, з якими планується працювати, потрібний температурний діапазон і потужність нагрівання. У QUICK 854 робоча зона становить 130 × 130 мм, тому цей параметр необхідно співвіднести з фактичними розмірами об’єктів, які мають нагріватися. Діапазон 50–350 °C охоплює як нижчі температури попереднього підігріву, так і режими з інтенсивнішим нагріванням.

Другий важливий параметр — стабільність температури. Для QUICK 854 вказане значення ±1 °C, а контроль температури виконується з використанням термосенсора K-типу. Якщо термостіл підбирається для регулярних ремонтних або паяльних операцій, ці характеристики допомагають оцінити, наскільки модель відповідає вимогам конкретного робочого процесу.

Також варто врахувати ESD-виконання та габарити обладнання. Модель має розміри 255 × 200 × 63 мм і масу 2,5 кг, тому перед встановленням слід передбачити достатньо місця на робочому столі. Робоча зона нагрівання при цьому становить 130 × 130 мм.

Переваги QUICK 854 ESD

• Інфрачервоне нагрівання. Термостіл забезпечує швидкий і рівномірний прогрів робочої області.
• Робоча зона 130 × 130 мм. Розмір нагрівальної ділянки дозволяє заздалегідь оцінити сумісність з конкретною платою.
• Температурний діапазон 50–350 °C. Режим можна добирати відповідно до операції попереднього нагрівання або оплавлення припою.
• Стабільність ±1 °C. Термосенсор K-типу допомагає підтримувати заданий температурний рівень.
• Потужність 600 Вт. Нагрівач працює в заявленому температурному діапазоні та на площі 130 × 130 мм.
• ESD-виконання. Модель розрахована на використання в робочих зонах, де важлива антистатична організація процесу.
• Роздільне керування. Живлення та нагрівання вмикаються окремими перемикачами.
• Компактний корпус. Габарити 255 × 200 × 63 мм дозволяють інтегрувати термостіл у паяльне або ремонтне робоче місце.

Підсумок

QUICK 854 ESD — інфрачервоний термостіл для попереднього нагрівання друкованих плат та оплавлення припою. Модель поєднує нагрівач потужністю 600 Вт, робочу область 130 × 130 мм і регулювання температури в межах 50–350 °C. Термосенсор K-типу забезпечує підтримання температурної стабільності ±1 °C, а антистатичне виконання ESD відповідає специфіці робіт з електронними компонентами.

Термостіл буде доречним там, де потрібне рівномірне нижнє нагрівання плати з можливістю контролю температури. Завдяки компактним габаритам і окремим перемикачам живлення та нагрівання QUICK 854 зручно включити до складу робочого місця для ремонту та пайки електроніки. Перед початком роботи температурний режим необхідно обирати відповідно до конкретної плати, компонентів і технології пайки.
