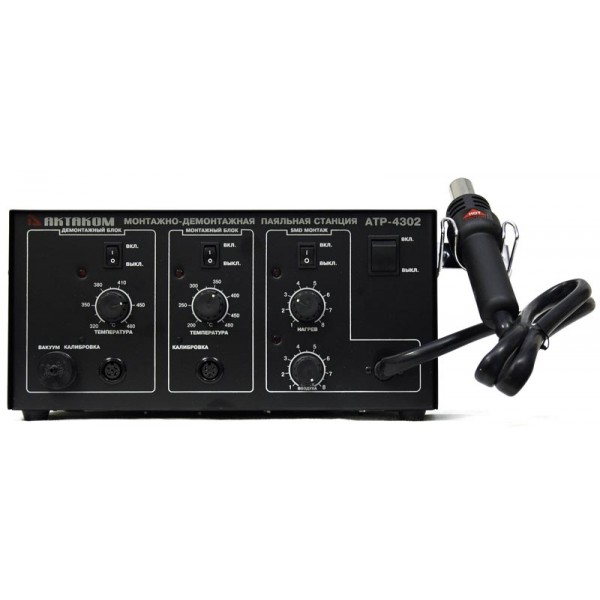

Багатофункціональна ремонтна паяльна станція АТР 4302

Багатофункціональна ремонтна паяльна станція АТР 4302 — це ремонтний комплекс для роботи з друкованими платами, на яких використовуються компоненти з монтажем у отвори та поверхневим монтажем DIP і SMD. В одному пристрої поєднані можливості монтажного паяльника, демонтажного паяльника з вакуумною системою та термоповітряного паяльника. Така конфігурація дає змогу виконувати різні етапи ремонту електронних плат на одному робочому місці без необхідності використовувати кілька окремих станцій.

АТР 4302 розрахована на операції, пов’язані з монтажем, демонтажем і термоповітряною обробкою електронних компонентів. Станція може використовуватися для роботи з традиційними вивідними компонентами DIP, а також із SMD-компонентами, що встановлюються безпосередньо на поверхню друкованої плати. Наявність трьох робочих інструментів робить станцію практичним рішенням для ремонтних майстерень, сервісних ділянок і робочих місць, де регулярно виконуються різні види паяльних робіт.

Можливості ремонтної паяльної станції АТР 4302

Основна особливість конструкції АТР 4302 полягає в поєднанні кількох функцій в одному корпусі. Монтажний паяльник призначений для стандартних операцій паяння, демонтажний — для видалення припою під час зняття компонентів, а термоповітряний модуль дає змогу працювати з елементами, для яких потрібне локальне нагрівання гарячим повітрям. Завдяки цьому користувач може послідовно виконувати різні операції під час ремонту однієї плати, не змінюючи основне обладнання.

Для підтримання встановленої температури в станції використовується схема температурного контролю, яка забезпечує високу стабільність заданого значення. Стабільна температура важлива під час паяння та демонтажу, оскільки дає можливість працювати у вибраному температурному режимі відповідно до конкретного типу операції. Для різних інструментів передбачені окремі температурні діапазони, що відповідають їхньому призначенню.

У конструкції також передбачений сучасний антистатичний захист. Це особливо актуально під час роботи з електронними компонентами та друкованими платами, чутливими до електростатичних розрядів. Антистатичний захист доповнює функціональність станції та орієнтує її на ремонт і обслуговування електронної техніки.

Монтажний паяльник

Монтажний паяльник АТР 4302 працює від напруги 24 В і має потужність 60 Вт. Температурний діапазон становить від 200 до 480 °C. Це робочий інструмент станції для звичайних паяльних операцій, пов’язаних із монтажем компонентів і відновленням паяних з’єднань на друкованих платах.

Демонтажний паяльник із вакуумною системою

Для демонтажу компонентів у складі АТР 4302 передбачений окремий паяльник із вакуумною системою. Його напруга живлення становить 36 В, а робочий температурний діапазон — від 320 до 480 °C. Вакуум створюється насосом діафрагмового типу. Заявлений вакуумний тиск становить 600 мм рт. ст., продуктивність — 15 л/хв.

Поєднання нагрівання та вакуумного відсмоктування використовується під час видалення припою і демонтажу компонентів із друкованої плати. Такий принцип роботи особливо зручний під час обслуговування плат із компонентами, встановленими в монтажні отвори. Окремий демонтажний модуль дає змогу виконувати цю операцію без переходу на стороннє обладнання.

Термоповітряний паяльник

Термоповітряний паяльник АТР 4302 призначений для операцій, де необхідний потік нагрітого повітря. Для цього модуля вказана вихідна напруга 220 В. Температура регулюється в діапазоні від 150 до 500 °C, а максимальна продуктивність повітряного потоку становить 24 л/хв. Подачу повітря забезпечує насос діафрагмового типу.

Робота з DIP- і SMD-компонентами

У характеристиках АТР 4302 представлена як ремонтний центр для друкованих плат із компонентами, змонтованими в отвори та на поверхні. У картці товару прямо зазначена можливість роботи з DIP і SMD. Для користувача це означає можливість застосовувати одну станцію в завданнях, де необхідні різні методи нагрівання, паяння та демонтажу.

Температурні режими станції

Кожен робочий інструмент АТР 4302 має свій температурний діапазон. Монтажний паяльник працює в межах 200–480 °C, демонтажний — 320–480 °C, а термоповітряний — 150–500 °C. Такий поділ дає змогу використовувати відповідний інструмент для конкретного технологічного завдання, не виходячи за заявлені параметри окремого модуля.

Конструкція та розміщення на робочому місці

Попри багатофункціональність, у вихідному описі окремо підкреслена компактність конструкції. Габаритні розміри станції становлять 335 × 253 × 160 мм. Це дає можливість оцінити необхідне місце для встановлення обладнання на робочому столі або сервісній ділянці. Заявлена маса станції — 13,5 кг.

Для упаковки вказані габарити 420 × 250 × 500 мм і маса 11,1 кг. Ці дані наведені в характеристиках товару окремо від габаритів і маси самої станції. Під час планування транспортування або розміщення обладнання варто враховувати обидва набори параметрів саме в тому вигляді, у якому вони зазначені для АТР 4302.

Основні особливості АТР 4302

• Багатофункціональний ремонтний комплекс для робіт із друкованими платами.
• Робота з компонентами DIP і SMD.
• Монтажний паяльник із робочим діапазоном 200–480 °C.
• Демонтажний паяльник із робочим діапазоном 320–480 °C.
• Термоповітряний паяльник із робочим діапазоном 150–500 °C.
• Схема контролю температури для високої стабільності встановленої температури.
• Сучасний антистатичний захист.
• Діафрагмовий насос.
• Вакуумна система демонтажного модуля з тиском 600 мм рт. ст. і продуктивністю 15 л/хв.
• Максимальна продуктивність термоповітряного модуля — 24 л/хв.
• Компактна конструкція для організації багатофункціонального робочого місця.

Технічні характеристики багатофункціональної паяльної станції АТР 4302

Кому може підійти паяльна станція АТР 4302

АТР 4302 орієнтована на користувачів, яким в одному робочому комплексі потрібні контактне паяння, вакуумний демонтаж і термоповітряна обробка. Це може бути актуально під час ремонту різних типів друкованих плат, коли в межах одного завдання доводиться працювати як із вивідними, так і з поверхнево-монтованими компонентами.

Замість окремого монтажного паяльника, окремої демонтажної системи та окремого термоповітряного інструмента АТР 4302 об’єднує ці функції в одній станції. Такий формат спрощує організацію робочого місця та дає можливість переходити між різними операціями, використовуючи відповідний модуль станції.

АТР 4302 для комплексного ремонту електронних плат

Багатофункціональна паяльна станція АТР 4302 поєднує три основні інструменти для ремонту електроніки: монтажний паяльник, демонтажний паяльник із вакуумною системою та термоповітряний паяльник. Вона призначена для друкованих плат із DIP- і SMD-компонентами, має систему стабілізації температури, антистатичний захист і діафрагмові насоси для вакуумного та термоповітряного модулів.

Споживана потужність станції становить 520 Вт. Температурні діапазони охоплюють 200–480 °C для монтажного паяльника, 320–480 °C для демонтажного та 150–500 °C для термоповітряного інструмента. Вакуумний модуль має заявлений тиск 600 мм рт. ст. і продуктивність 15 л/хв, тоді як максимальна продуктивність термоповітряного модуля становить 24 л/хв. Сукупність цих характеристик визначає АТР 4302 як багатофункціональний ремонтний комплекс для послідовного виконання різних паяльних і демонтажних операцій.
