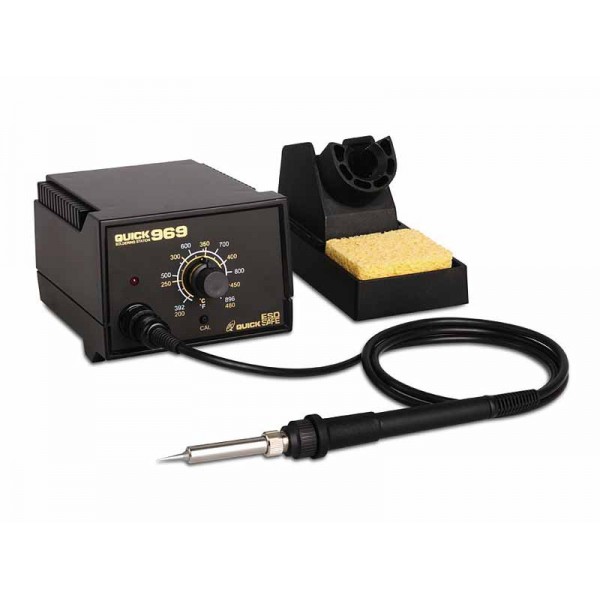

Паяльна станція Quick 969 ESD

Паяльна станція Quick 969 ESD — практичне рішення для виконання широкого спектра паяльних робіт, де важливі стабільна температура жала, швидке нагрівання та контроль параметрів під час роботи. Модель оснащена керамічним нагрівальним елементом і підтримує точне регулювання температури, що дає змогу налаштувати станцію відповідно до конкретного завдання та особливостей компонентів, з якими працює майстер.

Станція розрахована на роботу з паяльником низької напруги 24 В. У комплект входить паяльник Quick 907E із жалом Quick QSS960-T-I, а як нагрівальний елемент використовується Quick A1321. За даними виробу, Quick 969 є повним аналогом Hakko 936, що може бути корисним під час підбору сумісних рішень і звичного формату обладнання для робочого місця.

Основні особливості Quick 969 ESD

Однією з ключових переваг конструкції є керамічний нагрівальний елемент. Він забезпечує швидкий вихід на робочу температуру та оперативну температурну компенсацію. Це особливо важливо під час послідовного паяння, коли жало контактує з деталями різної теплоємності й температура може змінюватися під навантаженням.

Заявлена стабільність температури становить ±1 °C за умов нерухомого повітря та нульового навантаження. Такий контроль допомагає підтримувати передбачуваний температурний режим і зменшує потребу постійно коригувати налаштування під час однотипних операцій.

Для додаткового контролю передбачено режим блокування температури жала. Він дає змогу зафіксувати вибране налаштування та уникнути випадкової зміни температури в процесі роботи. Це корисно у випадках, коли важливо виконувати серію паяльних операцій за однакових умов.

ESD-параметри та заземлення жала

Quick 969 ESD орієнтована на роботу, де має значення контроль електростатичних параметрів паяльного інструмента. Для жала заявлений надмалий статичний потенціал — менше 2 мВ. Опір заземлення жала в описі становить 2 Ом, а в таблиці технічних параметрів наведено значення < 2 Ом.

Такі параметри важливі під час паяння електронних компонентів, для яких небажаний неконтрольований електричний потенціал на робочому інструменті. Заземлення жала також є важливою частиною організації робочого місця, коли паяння виконується з урахуванням вимог до електростатичної безпеки.

Регулювання робочої температури

У текстовому описі станції зазначено робочий температурний діапазон від 200 до 400 °C. Це дає можливість підбирати температуру відповідно до конкретної паяльної операції, типу припою, розміру з'єднання та тепловідведення в зоні контакту.

Водночас у таблиці технічних параметрів для Quick 969 наведений діапазон 200–480 °C. Обидва значення збережено відповідно до вихідних характеристик товару. Перед роботою на верхній межі температури доцільно орієнтуватися на маркування, інструкцію та фактичні налаштування конкретної станції.

Паяльник Quick 907E у комплекті

Станція комплектується паяльником Quick 907E, який працює від напруги 24 В. Встановлене жало — Quick QSS960-T-I. Така комплектація дозволяє отримати готовий робочий комплект без необхідності окремо підбирати базовий паяльник і штатне жало.

Нагрівальний елемент Quick A1321 відповідає за швидке нагрівання та відновлення температури. Для повсякденної роботи це означає менші паузи між увімкненням станції та початком паяння, а також швидшу компенсацію теплових втрат після контакту жала з деталлю.

Для яких робіт підходить паяльна станція

Паяльна станція Quick 969 ESD може використовуватися для різних завдань, пов'язаних із монтажем і обслуговуванням електроніки. Регульована температура дозволяє адаптувати режим роботи до конкретної операції, а стабілізація температури допомагає підтримувати однакові умови протягом тривалого процесу паяння.

Модель може бути доречною для робочого місця майстра, сервісної ділянки, ремонтної майстерні або лабораторії, де потрібна компактна паяльна станція з регулюванням температури. Наявність ESD-характеристик робить її актуальною для робіт з електронними вузлами, у яких важливо контролювати потенціал і заземлення жала.

Потужність станції становить 60 Вт. Цей параметр визначає енергоспоживання та можливості нагрівальної системи, а разом зі швидким нагріванням і температурною компенсацією формує робочі характеристики моделі.

Стабільність температури під час паяння

Для якісного паяння важливо не лише встановити потрібну температуру, а й утримувати її якомога стабільніше. Під час контакту жала з майданчиком, виводом компонента або провідником частина тепла передається матеріалу, тому температура робочої поверхні може знижуватися. У Quick 969 ESD передбачена температурна компенсація, яка допомагає швидко реагувати на такі зміни.

Заявлена точність підтримання температури ±1 °C наведена для нерухомого повітря та нульового навантаження. Це уточнення важливе для коректного розуміння характеристики: реальні умови паяння залежать від теплоємності деталей, форми жала, температури навколишнього середовища та інших чинників.

Конструкція та розміри

Габарити основного блока становлять 170 × 120 × 93 мм (довжина × ширина × висота). Приблизна маса — 1,4 кг. Такі розміри дають змогу розмістити станцію на робочому столі разом з іншим паяльним, вимірювальним або ремонтним обладнанням.

Компактний формат особливо зручний для стаціонарного робочого місця, де необхідно раціонально використовувати простір. При цьому станція поєднує блок керування, регулювання температури та підключення паяльника в одному робочому рішенні.

Технічні характеристики Quick 969 ESD

Комплектація та ключові компоненти

У комплекті зі станцією постачається паяльник Quick 907E із жалом Quick QSS960-T-I. У конструкції використовується нагрівальний елемент Quick A1321. Напруга паяльника становить 24 В.

Ці позначення важливо враховувати під час обслуговування обладнання, заміни зношуваних елементів або пошуку сумісних комплектуючих. Моделі, артикули та технічні позначення вказані без зміни, щоб спростити ідентифікацію потрібних деталей.

Чому важливе блокування температури

Функція блокування температури жала допомагає зберегти встановлений режим під час виконання серії однакових операцій. Після налаштування потрібного значення користувач може уникнути небажаної зміни температури через випадкове регулювання. Це особливо корисно, коли технологічний процес передбачає повторюваність і стабільні умови паяння.

Разом із температурною стабілізацією та швидкою компенсацією ця функція робить керування станцією більш передбачуваним. Майстер може зосередитися на самій операції, не відволікаючись на постійне коригування параметрів, якщо для поточного завдання вони вже підібрані.

Quick 969 ESD для організації робочого місця

Під час вибору паяльної станції важливо враховувати не лише максимальну температуру, а й стабільність її підтримання, тип нагрівального елемента, напругу паяльника, параметри заземлення та доступність змінних компонентів. Quick 969 ESD поєднує керамічний нагрівач, регулювання температури, функцію блокування та характеристики жала, орієнтовані на роботу з електронними компонентами.

Модель має споживану потужність 60 Вт, компактний корпус і комплектується паяльником Quick 907E. Для користувача це означає, що основні елементи для початку роботи вже зібрані в одному комплекті, а температурний режим можна налаштувати відповідно до конкретної паяльної операції.

Паяльна станція Quick 969 ESD: основне

Quick 969 ESD — паяльна станція з керамічним нагрівальним елементом, потужністю 60 Вт, паяльником Quick 907E та регульованою температурою. Вона підтримує швидке нагрівання, температурну компенсацію, стабільність ±1 °C за зазначених умов і блокування встановленої температури жала.

Надмалий статичний потенціал жала та його заземлення доповнюють характеристики моделі для робіт з електронікою. Станція має габарити 170 × 120 × 93 мм і важить приблизно 1,4 кг. У комплекті використовується жало Quick QSS960-T-I та нагрівальний елемент Quick A1321.
