Стаціонарний pH-метр ALT PH14 PTFE для безперервного контролю pH та ОВП

ALT PH14 PTFE — стаціонарний щитовий pH-метр, призначений для безперервного вимірювання рівня pH у технологічних процесах. Прилад також підтримує вимірювання окисно-відновного потенціалу (ОВП), тому може використовуватися як частина систем контролю параметрів середовища, де важливо постійно отримувати актуальні вимірювальні дані та передавати їх на зовнішнє обладнання.

Модель ALT PH14 PTFE комплектується пробником із політетрафторетилену (PTFE). Діапазон вимірювання pH становить 0,00…14,00 pH, а ОВП — від −1999 до +1999 мВ. Прилад підтримує вимірювання температури в діапазоні 0…80 °C, при цьому доступний температурний діапазон залежить від конфігурації електрода.

Безперервне вимірювання у технологічних процесах

Основне призначення ALT PH14 PTFE — постійний контроль pH без необхідності виконувати окремі ручні вимірювання. Щитовий формат дає змогу вбудувати прилад у панель керування або іншу частину технологічного обладнання. Такий спосіб монтажу зручний у системах, де pH потрібно відстежувати протягом робочого циклу, а показання мають бути доступними оператору безпосередньо на місці.

Окрім показника кислотності або лужності середовища, модель підтримує контроль ОВП у межах −1999…+1999 мВ. Це дає змогу використовувати один стаціонарний вимірювач у системах, де необхідно контролювати як pH, так і окисно-відновний потенціал.

Точність, роздільна здатність і стабільність

Роздільна здатність каналу pH становить 0,01 pH, а для ОВП — 1 мВ. Основна похибка вимірювання pH заявлена на рівні ±0,05 pH, для ОВП — ±5 мВ, для температури — ±0,5 °C. Такі параметри дають змогу отримувати детальні показання в межах зазначених робочих діапазонів.

Для тривалого контролю важливою характеристикою є стабільність. Для pH вона становить не більше 0,02 pH за 24 години, а для ОВП — не більше 2 мВ за 24 години. Це відповідає призначенню приладу для стаціонарної безперервної роботи в технологічному процесі.

Автоматична температурна компенсація

ALT PH14 PTFE підтримує автоматичну компенсацію температури в діапазоні 0…60 °C. Температура може впливати на результат pH-вимірювання, тому функція компенсації враховує цей фактор у межах передбаченого діапазону.

Окремо зазначено температурний діапазон 0…80 °C, який залежить від конфігурації електрода. Під час вибору системи необхідно враховувати саме виконання електрода, оскільки воно визначає доступний температурний діапазон вимірювальної частини.

Аналогові виходи для інтеграції

Прилад підтримує кілька варіантів струмового вихідного сигналу: 0–20 мА, 4–20 мА та 20–4 мА. Для кожного режиму допустимий опір навантаження має бути меншим ніж 750 Ом. Наявність стандартних струмових сигналів дає змогу підключати pH-метр до зовнішньої системи контролю, реєстрації або автоматизації.

Конкретний режим вихідного сигналу можна підбирати відповідно до вимог обладнання, з яким інтегрується ALT PH14 PTFE. Під час проєктування підключення необхідно враховувати як тип сигналу, так і допустимий опір навантаження.

RS485 Modbus RTU та релейні контакти

Для цифрового обміну даними передбачена можливість комунікаційного виходу RS485 з протоколом Modbus RTU. Ця функція вказана як додаткова, тому її наявність у конкретній конфігурації потрібно уточнювати під час вибору приладу.

ALT PH14 PTFE також має два набори контактів керування реле. Контакти розраховані на 3 А при 240 В змінного струму, 3 А при 28 В постійного струму або 120 В змінного струму. Релейні виходи дозволяють використовувати вимірювач як елемент системи керування, у якій зовнішні ланцюги можуть працювати разом із функціями контролю параметрів.

Живлення та щитовий монтаж

Для ALT PH14 PTFE передбачено два варіанти живлення, зазначені як додаткові конфігурації. Перший — 85…265 В змінного струму з допуском ±10 % і частотою 50 ±1 Гц. Другий — 9…36 В постійного струму. В обох випадках споживана потужність не перевищує 3 Вт.

pH-метр призначений для щитового, тобто вбудованого монтажу. Зовнішні габарити становлять 96 × 96 × 130 мм, а розмір монтажного отвору — 91 × 91 мм. Маса приладу — 0,5 кг. Під час встановлення слід враховувати не лише лицьові розміри, а й глибину корпусу 130 мм, щоб залишити місце для монтажу та підключення.

Умови експлуатації

Прилад розрахований на роботу за температури навколишнього середовища від −10 до +60 °C. Допустима відносна вологість — не більше 90 %. Ці параметри стосуються умов експлуатації самого вимірювача та мають враховуватися під час вибору місця встановлення.

Температуру навколишнього середовища не слід плутати з температурним діапазоном вимірювального каналу. Для температурних вимірювань заявлено 0…80 °C залежно від конфігурації електрода, тоді як робоча температура навколишнього середовища для корпусу приладу становить −10…+60 °C.

Пробник із PTFE

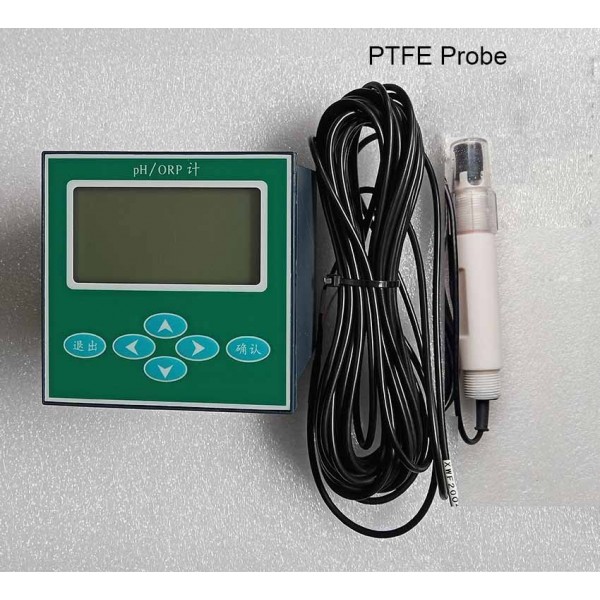

Версія ALT PH14 PTFE оснащена пробником із політетрафторетилену, позначеного міжнародною абревіатурою PTFE. Цю конструктивну особливість необхідно враховувати під час вибору модифікації приладу.

Під час підбору pH-метра для конкретного технологічного процесу слід зіставити вимоги до електрода, робочої температури, живлення та вихідних сигналів із характеристиками потрібної конфігурації ALT PH14 PTFE. В описі окремо зазначено, що температурний діапазон залежить від конфігурації електрода, а RS485 і варіанти живлення є додатковими опціями.

Технічні характеристики ALT PH14 PTFE

• Діапазон вимірювання pH: 0,00…14,00 pH.
• Діапазон вимірювання ОВП: −1999…+1999 мВ.
• Температурний діапазон: 0…80 °C, залежно від конфігурації електрода.
• Роздільна здатність pH: 0,01 pH.
• Роздільна здатність ОВП: 1 мВ.
• Основна похибка pH: ±0,05 pH.
• Основна похибка ОВП: ±5 мВ.
• Похибка вимірювання температури: ±0,5 °C.
• Автоматична температурна компенсація: 0…60 °C.
• Стабільність pH: ≤0,02 pH/24 год.
• Стабільність ОВП: ≤2 мВ/24 год.
• Вихідний сигнал: 0–20 мА, 4–20 мА або 20–4 мА.
• Опір навантаження: <750 Ом.
• Цифровий інтерфейс: RS485 Modbus RTU, додаткова опція.
• Релейні виходи: два набори контактів керування.
• Навантаження релейних контактів: 3 А / 240 В AC; 3 А / 28 В DC або 120 В AC.
• Живлення AC: 85…265 В ±10 %, 50 ±1 Гц, додаткова опція.
• Живлення DC: 9…36 В, додаткова опція.
• Споживана потужність: ≤3 Вт.
• Габарити: 96 × 96 × 130 мм.
• Монтаж: щитовий, вбудований.
• Монтажний отвір: 91 × 91 мм.
• Маса: 0,5 кг.
• Температура навколишнього середовища: −10…+60 °C.
• Відносна вологість: не більше 90 %.
• Матеріал пробника: PTFE, політетрафторетилен.

Що врахувати під час вибору ALT PH14 PTFE

Перед замовленням стаціонарного pH-метра варто визначити, які сигнали потрібні для інтеграції з наявною системою. Для аналогового підключення необхідно обрати діапазон 0–20 мА, 4–20 мА або 20–4 мА та врахувати опір навантаження менше 750 Ом. Якщо потрібен цифровий обмін, слід звернути увагу на опціональний інтерфейс RS485 Modbus RTU.

Також потрібно визначити варіант живлення — 85…265 В AC або 9…36 В DC. Для монтажу необхідний отвір 91 × 91 мм. Окремої уваги потребує конфігурація електрода, адже від неї залежить доступний температурний діапазон вимірювання.

ALT PH14 PTFE у системі контролю pH

Стаціонарний pH-метр ALT PH14 PTFE поєднує вимірювання pH, контроль ОВП, автоматичну температурну компенсацію, аналогові струмові виходи та два релейні канали. За потреби може бути передбачений цифровий інтерфейс RS485 Modbus RTU. Модель орієнтована на безперервну роботу в технологічних процесах, де показання потрібно регулярно контролювати та, за необхідності, передавати до інших елементів системи.

Виробник зазначає, що продукція постійно оновлюється, тому колір приладу та вигляд робочого інтерфейсу можуть незначно відрізнятися. Під час вибору конкретного виконання слід орієнтуватися на заявлені технічні параметри та потрібну конфігурацію.
