Комплект вимірювальних проводів TLK-FZ для тестерів фаза-нуль

Комплект вимірювальних проводів TLK-FZ призначений для підключення вимірювальних приладів, які використовуються під час перевірки параметрів електричних кіл. Набір може застосовуватися з тестерами фаза-нуль, мегаомметрами, мультиметрами та тестерами ПЗВ. Він також підходить як заміна штатних вимірювальних проводів для приладів, розрахованих на роботу з відповідним стандартним підключенням.

Основна особливість TLK-FZ — універсальна комплектація з двома вимірювальними проводами, двома щупами та двома затискачами типу «крокодил». Червоне та чорне виконання аксесуарів спрощує розрізнення каналів під час підключення до приладу й точки вимірювання. Для з’єднання використовується стандартний роз’єм 4 мм, тому комплект сумісний із вимірювальною технікою різних виробників, якщо її вхідні гнізда відповідають цьому типорозміру.

Призначення комплекту TLK-FZ

TLK-FZ розроблений як комплект приладдя для електровимірювальної техніки. За характеристиками виробу він може використовуватися з вимірювачами фаза-нуль і мегаомметрами до 1000 В, а також із мультиметрами та тестерами ПЗВ. Такий формат зручний у ситуаціях, коли штатні провідники приладу потрібно замінити або коли для різних типів підключення необхідні і щупи, і затискачі.

Наявність двох варіантів контактних насадок дозволяє обирати спосіб підключення відповідно до конкретного вимірювання. Щупи використовують там, де потрібен точковий контакт із досліджуваною ділянкою, а затискачі «крокодил» дають змогу зафіксувати контакт на доступному провіднику або клемі. Обидва типи насадок входять до одного набору, тому немає потреби окремо підбирати базові елементи для стандартних вимірювальних підключень.

Що входить до комплекту

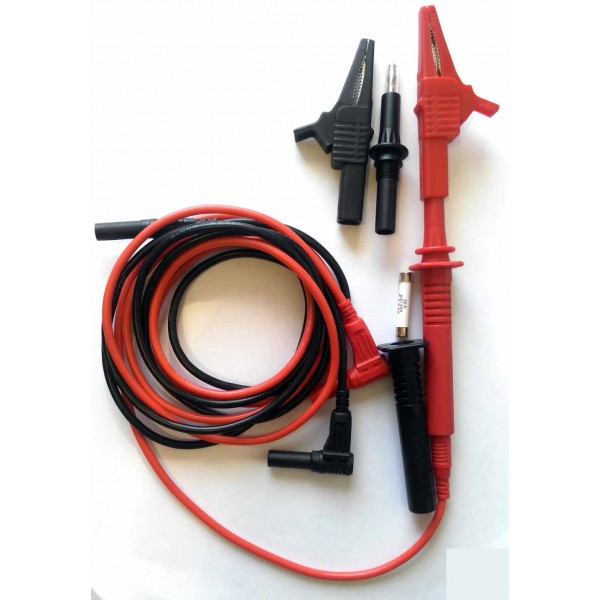

Комплект вимірювальних проводів TLK-FZ складається з шести основних елементів. Усі парні аксесуари представлені у двох кольорах — чорному та червоному.

• Вимірювальні щупи — 2 шт. Один чорний і один червоний. Довжина кожного щупа становить 132 мм. Заявлена категорія безпеки — CAT III 1000 V, максимальний струм — 20 А. У щупах передбачений вбудований запобіжник.
• Затискачі типу «крокодил» — 2 шт. Один чорний і один червоний. Довжина затискача — 83,5 мм, розкриття губок — 27 мм. Заявлена напруга — до 1000 В, категорія — CAT III, струм — до 32 А.
• Вимірювальні проводи — 2 шт. Один чорний і один червоний. Довжина кожного проводу — 1,5 м. У комплекті використовуються гнучкі силіконові проводи.

Вимірювальні щупи CAT III 1000 V

До набору TLK-FZ входять два вимірювальні щупи довжиною 132 мм. Вони мають червоне та чорне кольорове маркування для розрізнення вимірювальних каналів. Для щупів вказана категорія CAT III 1000 V та максимальний струм 20 А.

Окремою конструктивною особливістю щупів є вбудований запобіжник. Це важлива характеристика цього комплекту, яку варто враховувати під час підбору заміни для штатних проводів вимірювального приладу. Якщо обладнання передбачає використання відповідних щупів, TLK-FZ дозволяє отримати їх одразу разом із проводами та затискачами.

Затискачі «крокодил» до 1000 В

Для підключення з фіксацією комплект містить два затискачі типу «крокодил». Їх довжина становить 83,5 мм, а максимальне розкриття губок — 27 мм. Такі параметри дають змогу оцінити, чи підійде затискач до потрібної клеми, контакту або провідника ще до початку роботи.

Для затискачів заявлена напруга до 1000 В і категорія CAT III. Максимальний струм зазначений на рівні до 32 А. Червоний та чорний затискачі відповідають кольорам проводів і щупів, завдяки чому комплект утворює зрозумілу пару для двоканального підключення.

Силіконові вимірювальні проводи довжиною 1,5 м

У TLK-FZ використовуються два силіконові вимірювальні проводи — червоний і чорний. Довжина кожного становить 1,5 м. Така довжина дає можливість розмістити вимірювальний прилад на зручній відстані від точок підключення, не обмежуючись короткими штатними шнурами.

Стандартний роз’єм 4 мм і сумісність із приладами

Комплект TLK-FZ підходить для приладів різних виробників, які використовують стандартний роз’єм 4 мм. Саме тип роз’єму є одним із ключових параметрів сумісності. Перед замовленням варто звірити конструкцію вхідних гнізд свого тестера, мегаомметра або мультиметра з роз’ємом комплекту.

У переліку сумісності зазначені вимірювачі фаза-нуль виробництва «Радіо-Сервіс» моделей ИФН 200 та ИФН-300, а також прилади Sonel MZC-200 і Sonel MZC 300. Крім того, TLK-FZ може використовуватися з обладнанням Megger, SEW, KEW та інших виробників за умови застосування стандартного 4-міліметрового підключення.

TLK-FZ як заміна штатних вимірювальних проводів

Комплект позиціонується як заміна штатних проводів для вимірювачів фаза-нуль та мегаомметрів до 1000 В. Це дозволяє використовувати один готовий набір замість окремого пошуку проводів, щупів і затискачів. При цьому користувач отримує комплект із кольоровим розділенням провідників і контактними елементами двох типів.

Під час заміни штатного приладдя важливо перевірити не тільки механічну сумісність роз’єму 4 мм. Необхідно також зіставити категорію вимірювання, допустиму напругу й струм аксесуарів із вимогами конкретного приладу та умовами роботи. Для TLK-FZ параметри окремо вказані для щупів і затискачів, що спрощує таку перевірку.

Для тестерів фаза-нуль, мегаомметрів, мультиметрів і тестерів ПЗВ

За своїм призначенням TLK-FZ належить до універсального вимірювального приладдя. Комплект заявлений для тестерів фаза-нуль, мегаомметрів, мультиметрів і тестерів ПЗВ. Це робить його актуальним для користувачів, яким потрібен повний набір базових проводів і контактних насадок із 4-міліметровим підключенням.

Для тестерів фаза-нуль важлива можливість підключати прилад до потрібних точок за допомогою щупів або затискачів. Для мегаомметрів комплект може використовуватися як заміна штатних проводів у межах заявленої сумісності до 1000 В. Для мультиметрів і тестерів ПЗВ застосування визначається відповідністю роз’єму та електричних параметрів.

Основні характеристики TLK-FZ

• Модель: TLK-FZ.
• Тип: комплект вимірювальних проводів із щупами та затискачами.
• Призначення: тестери фаза-нуль, мегаомметри, мультиметри, тестери ПЗВ.
• Роз’єм: стандартний 4 мм.
• Кількість вимірювальних проводів: 2 шт., червоний і чорний.
• Довжина проводів: 1,5 м.
• Виконання проводів: силіконові.
• Кількість щупів: 2 шт., червоний і чорний.
• Довжина щупів: 132 мм.
• Параметри щупів: CAT III 1000 V, MAX 20 A.
• Особливість щупів: вбудований запобіжник.
• Кількість затискачів «крокодил»: 2 шт., червоний і чорний.
• Довжина затискачів: 83,5 мм.
• Розкриття губок: 27 мм.
• Параметри затискачів: до 1000 В, CAT III, струм до 32 А.

Що перевірити перед замовленням

Перед купівлею комплекту вимірювальних проводів TLK-FZ доцільно перевірити три основні параметри свого приладу: тип вхідних роз’ємів, допустимі електричні характеристики та потрібний спосіб підключення. Якщо прилад використовує стандартні гнізда 4 мм і його вимоги відповідають параметрам комплекту, TLK-FZ може застосовуватися як комплектне приладдя або як заміна штатних проводів.

Також варто врахувати геометричні розміри контактних елементів. Щупи мають довжину 132 мм, затискачі — 83,5 мм, а розкриття губок «крокодила» становить 27 мм. Ці характеристики допомагають заздалегідь оцінити зручність доступу до потрібних точок і можливість захоплення доступного контакту.

Комплект TLK-FZ — готовий набір для вимірювального приладу

TLK-FZ об’єднує в одному наборі два вимірювальні проводи довжиною 1,5 м, два щупи з вбудованими запобіжниками та два затискачі типу «крокодил». Комплект орієнтований на сумісні тестери фаза-нуль, мегаомметри, мультиметри й тестери ПЗВ та підключається через стандартний роз’єм 4 мм.

Якщо потрібна заміна штатних проводів або універсальний комплект для приладів із 4-міліметровими гніздами, TLK-FZ дозволяє отримати відразу кілька варіантів підключення. Під час вибору необхідно звірити роз’єм, робочу напругу, категорію та допустимий струм із характеристиками конкретного вимірювального обладнання.
