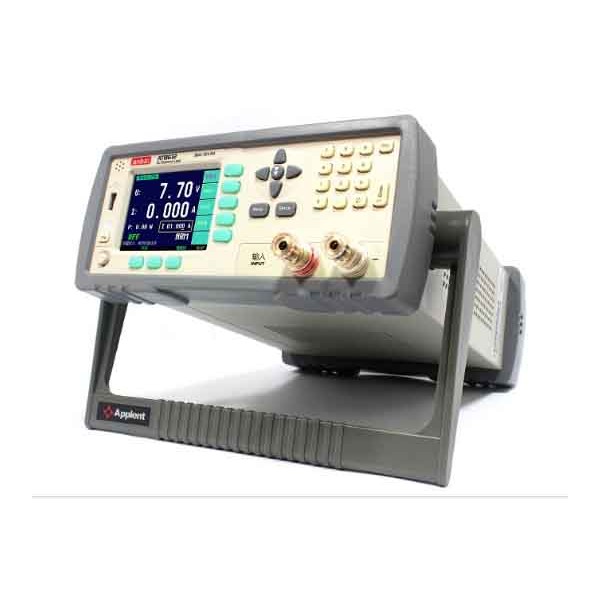

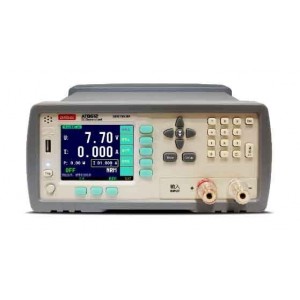

Електронне навантаження AT-8612 — професійний прилад для тестування джерел живлення та акумуляторів

Електронне навантаження AT-8612 — це лабораторний вимірювальний прилад постійного струму, призначений для перевірки джерел живлення, зарядних пристроїв, акумуляторних батарей та іншого електронного обладнання. Прилад дозволяє створювати контрольоване електричне навантаження та спостерігати, як досліджуване джерело поводиться за заданих умов. Максимальні параметри навантаження становлять до 120 В, 30 А та 300 Вт, що дає змогу використовувати AT-8612 як у лабораторних умовах, так і під час налаштування, ремонту та перевірки електронної техніки.

На відміну від звичайного резистивного навантаження, електронна модель дає можливість задавати необхідний режим роботи та змінювати параметри без заміни фізичних резисторів. Це спрощує багаторазові випробування й робить процес перевірки більш контрольованим. AT-8612 підтримує основні режими CC, CV, CP та CR, тому користувач може задавати постійний струм, постійну напругу, постійну потужність або постійний опір залежно від конкретного завдання.

Для чого використовується електронне навантаження AT-8612

AT-8612 застосовується там, де необхідно перевірити роботу джерела електроживлення під реальним або змодельованим навантаженням. Прилад може використовуватися для тестування лінійних і імпульсних блоків живлення, зарядних пристроїв, акумуляторів та інших джерел постійної напруги. Під час випробування користувач задає необхідний режим і величину навантаження, після чого може оцінити поведінку досліджуваного пристрою.

Електронне навантаження особливо корисне під час розроблення та ремонту блоків живлення. Воно дозволяє перевірити, чи здатний блок стабільно працювати при необхідному струмі та потужності, оцінити його поведінку при зміні навантаження та виконати серію повторюваних тестів. Такий підхід значно зручніший за використання набору потужних резисторів, оскільки параметри можна задавати безпосередньо на приладі.

Ще одна важлива сфера застосування AT-8612 — тестування акумуляторів. Спеціальний режим BAT дозволяє використовувати електронне навантаження для контрольованого розряду батарей та визначення їхньої фактичної ємності. Це актуально під час перевірки окремих акумуляторів, акумуляторних збірок, резервних систем живлення та обладнання, у якому необхідно контролювати характеристики джерела енергії.

Чотири основні режими роботи: CC, CV, CP і CR

Функціональність електронного навантаження AT-8612 базується на чотирьох основних режимах. Вони дають змогу моделювати різні типи споживачів та виконувати випробування відповідно до конкретного завдання.

Режим CC — постійний струм

У режимі CC (Constant Current) електронне навантаження підтримує задане значення струму. При зміні вхідної напруги прилад коригує навантаження таким чином, щоб струм залишався на встановленому рівні. Цей режим широко використовується при перевірці стабілізованих джерел напруги, зарядних пристроїв та акумуляторів.

Режим постійного струму зручний, наприклад, коли необхідно перевірити блок живлення при споживанні певного струму або провести контрольований розряд акумулятора. AT-8612 підтримує струм навантаження до 30 А, що дозволяє працювати з широким спектром низьковольтних і середньопотужних джерел постійного струму в межах допустимої потужності приладу.

Режим CV — постійна напруга

У режимі CV (Constant Voltage) AT-8612 регулює споживаний струм так, щоб підтримувати задане значення напруги на вході електронного навантаження. Цей режим може використовуватися для перевірки джерел постійного струму та інших пристроїв, для яких важливо контролювати роботу за певного рівня напруги.

CV також корисний при випробуванні схем, де джерело саме регулює вихідний струм, а навантаження повинно підтримувати визначену напругу. Завдяки цьому AT-8612 можна використовувати не лише як заміну набору резисторів, а як більш функціональний лабораторний інструмент для моделювання різних електричних умов.

Режим CP — постійна потужність

Режим CP (Constant Power) призначений для підтримання заданої споживаної потужності. Якщо напруга джерела змінюється, електронне навантаження відповідно коригує струм, щоб величина потужності залишалася на встановленому рівні. Максимальна потужність AT-8612 становить 300 Вт.

Такий режим зручний для моделювання електронного обладнання, споживана потужність якого повинна залишатися відносно сталою при зміні напруги живлення. Він також дозволяє перевіряти стабільність джерела при заданій потужності та виконувати повторювані лабораторні випробування.

Режим CR — постійний опір

У режимі CR (Constant Resistance) AT-8612 імітує резистивне навантаження із заданим значенням опору. Струм при цьому змінюється відповідно до прикладеної напруги. Такий режим дозволяє замінити набір потужних резисторів одним керованим електронним приладом і швидко встановлювати необхідні умови випробування.

Можливість перемикатися між CC, CV, CP і CR робить AT-8612 універсальним інструментом для лабораторії, ремонтної майстерні, виробничої ділянки або відділу контролю електронного обладнання.

Функції тестування AT-8612

Крім стандартних режимів електронного навантаження, AT-8612 підтримує низку спеціалізованих функцій тестування. Вони дозволяють не лише встановити певне значення струму або потужності, а й виконувати більш складні сценарії перевірки.

• NRM — звичайний режим вимірювання та роботи з основними режимами CC, CV, CP і CR;
• TRN — динамічний режим, призначений для перевірки реакції джерела на зміну навантаження;
• SEQ — послідовне виконання заданих етапів тестування;
• ATF — автоматизоване виконання тестової послідовності;
• BAT — режим тестування акумуляторних батарей;
• SHT — функція тестування в режимі короткого замикання.

Наявність декількох сценаріїв роботи дозволяє адаптувати електронне навантаження до різних завдань. Для звичайної перевірки блока живлення достатньо стандартного режиму, а під час більш детального дослідження можна використовувати динамічні або послідовні тести.

Динамічне тестування джерел живлення

Одним із важливих напрямів застосування AT-8612 є перевірка реакції джерела живлення на зміну навантаження. У реальному обладнанні споживання струму часто не залишається постійним: електронна схема переходить між різними режимами роботи, двигуни запускаються та зупиняються, цифрові пристрої змінюють рівень споживання залежно від активності.

Функція динамічного тестування дозволяє відтворювати зміну навантаження та оцінювати поведінку досліджуваного джерела в таких умовах. Це допомагає визначити, наскільки стабільно блок живлення підтримує вихідні параметри при переході між різними рівнями споживання.

Таке випробування може бути корисним при розробленні електронних пристроїв, діагностиці несправностей, перевірці відремонтованих блоків живлення та контролі виробів перед введенням в експлуатацію.

Тестування та визначення ємності акумуляторів

AT-8612 можна використовувати як тестер акумуляторів з електронним навантаженням. У режимі BAT прилад створює контрольоване навантаження на батарею та дозволяє проводити її розряд за визначених умов. Це дає можливість оцінювати фактичну ємність акумулятора та контролювати тривалість процесу розряду.

Такий метод значно інформативніший за просте вимірювання напруги мультиметром. Акумулятор може показувати нормальну напругу без навантаження, але швидко втрачати її при появі споживання. Контрольований розряд допомагає оцінити реальну здатність батареї віддавати енергію.

Функція тестування батарей може використовуватися при перевірці акумуляторів після тривалої експлуатації, порівнянні декількох батарей, контролі нових акумуляторних елементів або оцінюванні стану джерел резервного живлення. При цьому необхідно дотримуватися допустимих струмів розряду та інших обмежень, установлених виробником конкретного акумулятора.

Послідовні та автоматичні випробування

Для завдань, у яких потрібно багаторазово повторювати однакову процедуру, AT-8612 підтримує послідовні та автоматичні тести. Користувач може сформувати сценарій, у якому параметри навантаження змінюються за заданою послідовністю. Це особливо зручно при серійному контролі однотипних пристроїв або під час дослідження поведінки джерела живлення в декількох режимах.

Автоматизація зменшує кількість ручних операцій і допомагає забезпечити однакові умови для повторюваних випробувань. У лабораторній практиці це важливо, оскільки порівняння результатів має сенс лише тоді, коли тестовані пристрої перевіряються за однаковою методикою.

Кольоровий дисплей і зручне керування

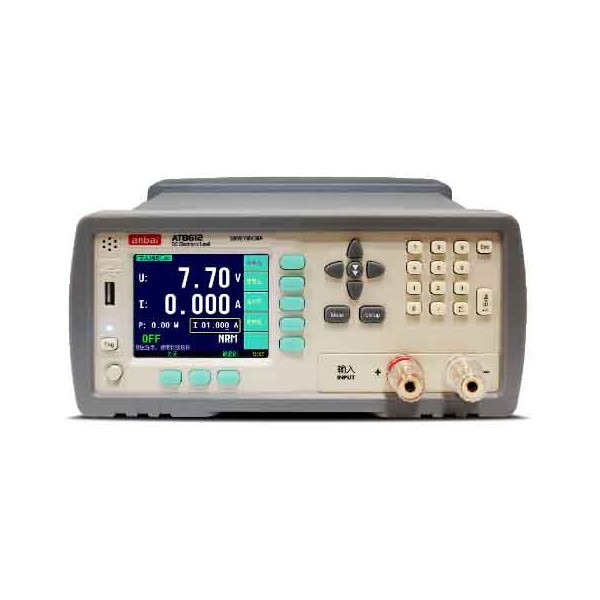

Електронне навантаження AT-8612 оснащене 3,5-дюймовим кольоровим LCD-дисплеєм. Екран використовується для відображення основних параметрів тестування, встановлених значень і результатів вимірювань. Наявність окремих клавіш і цифрової клавіатури на передній панелі дозволяє задавати параметри без використання зовнішнього комп'ютера.

Такий формат керування зручний як для одиничних вимірювань, так і для регулярної лабораторної роботи. Користувач може швидко перейти до потрібного режиму, встановити параметри навантаження та контролювати процес безпосередньо за показаннями дисплея.

Чотирипровідне підключення 4W

AT-8612 підтримує чотирипровідну схему дистанційного вимірювання 4W. Її використання дозволяє зменшити вплив падіння напруги на з'єднувальних проводах при роботі зі значними струмами. Це особливо актуально при тестуванні низьковольтних джерел, де навіть невелике падіння напруги на кабелях може помітно впливати на результат.

У звичайній двопровідній схемі ті самі проводи використовуються одночасно для проходження струму та вимірювання напруги. При чотирипровідному підключенні силові та вимірювальні лінії розділяються, тому напруга може контролюватися ближче до клем досліджуваного пристрою.

Основні характеристики AT-8612

Застосування AT-8612 у лабораторії та сервісному центрі

Електронне навантаження AT-8612 може бути корисним інженерам, розробникам електроніки, ремонтним майстрам, працівникам лабораторій і фахівцям, які займаються перевіркою джерел живлення та акумуляторних систем. Прилад дозволяє замінити кілька видів простих навантажень одним програмованим пристроєм та швидко змінювати умови тестування.

Під час ремонту блока живлення AT-8612 дозволяє перевірити його не лише без навантаження, а й у робочому режимі. Це важливо, оскільки частина несправностей проявляється тільки після появи струму навантаження. Аналогічно можна перевіряти зарядні пристрої та інші перетворювачі постійної напруги.

Для розробника електроніки прилад дає можливість моделювати різні рівні споживання та перевіряти стабільність прототипу джерела живлення. У виробництві електронне навантаження може застосовуватися для повторюваних випробувань готових виробів, а в сервісній практиці — для діагностики й перевірки обладнання після ремонту.

AT-8612 для перевірки блоків живлення та зарядних пристроїв

При тестуванні блока живлення важливо знати не тільки його вихідну напругу без навантаження. Не менш важливо перевірити, як пристрій працює при споживанні струму. AT-8612 дозволяє плавно задавати необхідні умови та спостерігати за параметрами джерела під навантаженням.

За допомогою режиму постійного струму можна перевірити джерело при заданому струмі споживання. Режим постійної потужності дозволяє сформувати навантаження із заданою потужністю, а режим постійного опору — відтворити роботу звичайного резистивного споживача. Для інших типів джерел доступний режим постійної напруги.

Таким чином, електронне навантаження AT-8612 300 Вт дозволяє виконувати широкий спектр випробувань без необхідності створювати окремі стенди для кожного значення струму або опору. Це особливо зручно при регулярній роботі з різними джерелами живлення.

Переваги керованого електронного навантаження

Головна практична відмінність AT-8612 від простого резистивного навантаження полягає у можливості точно задавати потрібний режим роботи та оперативно змінювати параметри. Для переходу від одного струму навантаження до іншого не потрібно перемикати потужні резистори або збирати нову схему.

Можливість працювати в режимах CC, CV, CP та CR, виконувати динамічні й послідовні тести, перевіряти акумулятори та використовувати чотирипровідне підключення робить AT-8612 функціональним лабораторним приладом для системної перевірки джерел постійної напруги.

Завдяки максимальному струму 30 А та потужності 300 Вт прилад підходить для тестування широкого спектра електронного обладнання в межах допустимих робочих параметрів. Перед підключенням необхідно враховувати одночасно напругу, струм і загальну розсіювану потужність та не перевищувати встановлені для AT-8612 межі.

Електронне навантаження AT-8612 для професійних вимірювальних завдань

AT-8612 поєднує функції регульованого електронного навантаження, інструмента для випробування джерел живлення та тестера акумуляторів. Прилад дає можливість формувати контрольоване навантаження, проводити статичні та динамічні випробування, виконувати послідовні тести й оцінювати поведінку досліджуваного обладнання в різних режимах роботи.

Модель орієнтована на завдання, де важливі повторюваність умов перевірки, можливість швидко змінювати параметри та працювати з різними типами джерел постійного струму. AT-8612 може використовуватися при розробленні електроніки, ремонті, технічному обслуговуванні, лабораторних дослідженнях і виробничому контролі.

Якщо необхідно перевіряти блоки живлення, зарядні пристрої або акумулятори під контрольованим навантаженням, AT-8612 дозволяє виконувати ці операції одним приладом, використовуючи потрібний режим відповідно до конкретного завдання.
