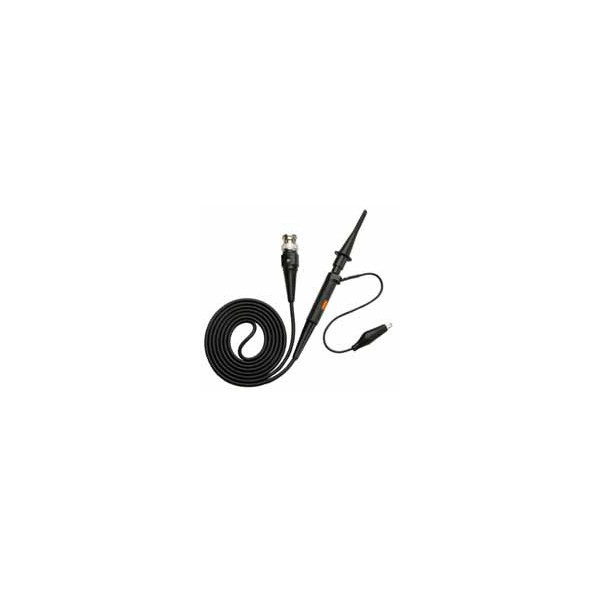

Осцилографічний щуп СР-260 60 МГц, ×1/×10, до 600 В

Осцилографічний щуп СР-260 — пробник для роботи з осцилографом у частотному діапазоні до 60 МГц. Модель має перемикний коефіцієнт поділу ×1 та ×10, що дозволяє використовувати два режими передавання сигналу на вхід вимірювального приладу. Максимальна робоча напруга для СР-260 становить до 600 В peak. Основні параметри щупа також включають вхідний опір 1 МОм або 10 МОм, вхідну ємність 55 пФ або 16 пФ залежно від вибраного режиму, діапазон компенсації 10–50 пФ і довжину 1,4 м.

СР-260 призначений для осцилографічних вимірювань, під час яких важливо не лише підключити досліджуваний сигнал до осцилографа, а й врахувати характеристики самого щупа. Частотний діапазон, коефіцієнт поділу, вхідний опір, ємність і компенсація впливають на умови вимірювання та мають відповідати параметрам сигналу й осцилографа. Наявність перемикання ×1/×10 дає змогу вибирати режим відповідно до конкретної ситуації, не використовуючи окремий пробник для кожного коефіцієнта поділу.

Технічні характеристики осцилографічного щупа СР-260

• Частотний діапазон: до 60 МГц.
• Коефіцієнт поділу: ×1 / ×10, перемикний.
• Максимальна робоча напруга: 600 В peak.
• Час наростання: ×1 — 5,8 нс; ×10 — 5,8 нс.
• Вхідний опір: ×1 — 1 МОм; ×10 — 10 МОм.
• Вхідна ємність: ×1 — 55 пФ; ×10 — 16 пФ.
• Діапазон компенсації: 10–50 пФ.
• Довжина щупа: 1,4 м.
• Температурний коефіцієнт: <200 PPM.
• Точність у режимі DC: <1%.
• Робоча температура: 0…+50 °C.
• Температура зберігання: −20…+70 °C.
• Маса: 62 г.

Перемикання коефіцієнта поділу ×1/×10

Одна з ключових характеристик СР-260 — можливість перемикання між режимами ×1 і ×10. У положенні ×1 сигнал передається без десятикратного ослаблення. У цьому режимі вхідний опір щупа становить 1 МОм, а вхідна ємність — 55 пФ. Ці параметри потрібно враховувати під час підключення, оскільки щуп стає частиною вимірювального кола та створює певне навантаження на досліджувану точку.

У режимі ×10 сигнал послаблюється у десять разів перед подаванням на вхід осцилографа. Вхідний опір СР-260 при цьому становить 10 МОм, а вхідна ємність зменшується до 16 пФ. Порівняно з режимом ×1 це означає вищий вхідний опір і меншу ємність. Під час роботи важливо враховувати встановлений коефіцієнт поділу, щоб значення напруги, яке відображається осцилографом, правильно співвідносилося з фактичним сигналом.

Перемикання ×1/×10 робить характеристики щупа зрозумілими ще на етапі вибору. Користувач може орієнтуватися не тільки на максимальну частоту 60 МГц, а й на електричні параметри кожного режиму. Для ×1 це 1 МОм і 55 пФ, для ×10 — 10 МОм і 16 пФ. Така інформація особливо важлива, коли необхідно оцінити, наскільки сам вимірювальний пробник може впливати на досліджуване коло.

Частотний діапазон до 60 МГц

Осцилографічний пробник СР-260 має частотний діапазон до 60 МГц. Це один з основних параметрів, за яким підбирають щуп до осцилографа та вимірювального завдання. Щуп є елементом загального вимірювального тракту, тому його частотні характеристики необхідно враховувати разом із параметрами самого осцилографа. Якщо для роботи потрібен пробник 60 МГц із режимами ×1 і ×10, СР-260 відповідає саме такій конфігурації.

Для моделі також зазначено час наростання 5,8 нс у режимі ×1 і 5,8 нс у режимі ×10. Час наростання пов’язаний із передаванням швидких змін сигналу та доповнює інформацію про частотний діапазон. Тому під час оцінювання характеристик СР-260 доцільно дивитися на ці параметри разом: частотна смуга становить до 60 МГц, а час наростання в обох зазначених режимах — 5,8 нс.

Вхідний опір і вхідна ємність

Вхідний опір і ємність СР-260 залежать від положення перемикача. У режимі ×1 вхідний опір дорівнює 1 МОм, а вхідна ємність — 55 пФ. У режимі ×10 опір збільшується до 10 МОм, тоді як ємність зменшується до 16 пФ. Ця різниця є важливою частиною характеристик щупа, оскільки показує, як змінюються його вхідні параметри разом із коефіцієнтом поділу.

Під час осцилографічних вимірювань пробник не є повністю нейтральним елементом: його вхідні параметри взаємодіють із досліджуваним колом. Саме тому значення 1 МОм/55 пФ і 10 МОм/16 пФ потрібно враховувати не як другорядні цифри, а як характеристики, що допомагають правильно вибрати режим ×1 або ×10. Режим ×10 має вищий вхідний опір і меншу вхідну ємність, але водночас передає сигнал із десятикратним ослабленням.

Діапазон компенсації 10–50 пФ

Для осцилографічного щупа СР-260 вказаний діапазон компенсації 10–50 пФ. Компенсація використовується для узгодження щупа з вхідними параметрами осцилографа в межах зазначеного діапазону. Це важлива характеристика осцилографічного пробника, оскільки правильне узгодження впливає на передавання форми сигналу через вимірювальний тракт.

Значення 10–50 пФ дозволяє заздалегідь порівняти діапазон компенсації СР-260 з параметрами осцилографа, до якого планується підключення. Під час вибору пробника доцільно перевіряти цей показник разом із частотною смугою, вхідним опором, вхідною ємністю та коефіцієнтом поділу. Сукупність цих параметрів дає більш повне уявлення про щуп, ніж лише максимальна частота.

Максимальна робоча напруга 600 В peak

Максимальна робоча напруга СР-260 становить 600 В peak. Це граничний параметр, який не слід перевищувати під час використання щупа. Позначення peak вказує саме на пікове значення напруги, тому його необхідно відрізняти від інших способів подання напруги. Під час вибору та використання осцилографічного щупа потрібно враховувати не лише межу самого пробника, а й допустимі вхідні параметри осцилографа.

Поєднання максимальної робочої напруги до 600 В peak і перемикного поділу ×1/×10 дозволяє одразу оцінити основні електричні межі моделі. При цьому коефіцієнт ×10 не скасовує встановленого обмеження за максимальною робочою напругою щупа. Орієнтуватися потрібно на заявлену для СР-260 межу 600 В peak і не використовувати пробник поза цим значенням.

Довжина, маса та температурні умови

Довжина осцилографічного щупа СР-260 становить 1,4 м, а маса — 62 г. Ці параметри описують фізичні характеристики пробника та допомагають оцінити його розміщення разом з осцилографом і досліджуваним обладнанням. Довжина 1,4 м забезпечує відстань між точкою підключення та вимірювальним приладом у межах зазначеної конструкції виробу.

Робоча температура для СР-260 становить від 0 до +50 °C. Температура зберігання вказана в ширшому діапазоні — від −20 до +70 °C. Також серед характеристик зазначено температурний коефіцієнт менше 200 PPM. Дотримання цих температурних меж є частиною правильних умов експлуатації та зберігання пробника.

Точність у режимі DC

Для СР-260 заявлена точність у режимі DC менше 1%. Цей параметр доповнює основні електричні характеристики моделі та дає змогу враховувати точність пробника під час роботи з відповідними сигналами. Разом із коефіцієнтом поділу, вхідним опором, ємністю та частотною смугою він формує набір характеристик, за якими можна оцінювати відповідність щупа конкретному осцилографічному вимірюванню.

Для кого призначений СР-260

На сторінці товару СР-260 описаний як недорогий пробник до 60 МГц, який добре підходить для радіоаматорів. Саме така спрямованість відповідає його основним параметрам: частотна смуга до 60 МГц, два режими ×1/×10, робоча напруга до 600 В peak і компенсація 10–50 пФ. Модель може розглядатися як осцилографічний щуп для користувачів, яким потрібні саме ці характеристики без додавання функцій, не зазначених у специфікації.

Під час вибору СР-260 варто порівняти його параметри з характеристиками осцилографа та сигналів, з якими планується робота. Основними критеріями є частотний діапазон до 60 МГц, коефіцієнт поділу ×1/×10, максимальна робоча напруга 600 В peak, діапазон компенсації 10–50 пФ, а також вхідний опір і ємність у кожному режимі. Такий підхід дозволяє оцінювати щуп за конкретними технічними даними, а не лише за назвою моделі.

Осцилографічний пробник СР-260: ключові параметри

СР-260 поєднує в одному щупі два коефіцієнти поділу, частотний діапазон до 60 МГц і заявлену максимальну робочу напругу до 600 В peak. У режимі ×1 його вхідний опір становить 1 МОм, а ємність — 55 пФ; у режимі ×10 — 10 МОм і 16 пФ відповідно. Діапазон компенсації становить 10–50 пФ, довжина пробника — 1,4 м, маса — 62 г.
