Осцилографічний пробник TP-6100 100 МГц X1/X10

Осцилографічний пробник TP-6100 призначений для підключення досліджуваного електричного сигналу до входу осцилографа. Модель має смугу пропускання до 100 МГц і підтримує два коефіцієнти — X1 та X10. Це дозволяє використовувати один пробник для різних вимірювальних задач, вибираючи пряме передавання сигналу або його десятикратне ослаблення перед подаванням на осцилограф.

TP-6100 може працювати з осцилографами різних виробників зі смугою до 100 МГц. Для товару зазначена сумісність із приладами Rigol, Agilent, Hantek, Siglent, Owon, Tektronix, Hitachi, Pintek, UNI-T, Iwatsu, GW Instek, MCP та іншими осцилографами з відповідними вхідними характеристиками. Така універсальність дозволяє використовувати пробник як для комплектації нового осцилографа, так і для заміни наявного щупа.

Вхідні характеристики TP-6100 залежать від обраного режиму. При X1 вхідний опір становить 1 МОм із допуском 2 %, а вхідна ємність знаходиться в межах 85…115 пФ. У режимі X10 опір збільшується до 10 МОм із допуском 2 %, а ємність зменшується до 14,5…17,5 пФ. Допустима робоча напруга також залежить від коефіцієнта: до 200 В Peak AC у режимі X1 та до 600 В Peak AC у режимі X10.

Для чого потрібен пробник TP-6100

Осцилографічний пробник є сполучною ланкою між досліджуваною електричною схемою та вимірювальним входом осцилографа. Його завдання — передати сигнал на прилад із визначеним коефіцієнтом і в межах допустимих електричних характеристик. TP-6100 не є самостійним вимірювальним пристроєм: результат відображається та аналізується безпосередньо на осцилографі.

Пробник можна використовувати під час ремонту, налаштування та перевірки електронних пристроїв, лабораторних досліджень і навчальних робіт. Він підходить для спостереження форми сигналу, контролю амплітуди та інших осцилографічних вимірювань у межах смуги до 100 МГц та допустимої напруги.

Перед початком роботи важливо правильно вибрати коефіцієнт X1 або X10. Від цього залежать не тільки масштаб сигналу на вході осцилографа, але й вхідний опір, ємність та максимально допустима робоча напруга пробника.

Смуга пропускання до 100 МГц

TP-6100 призначений для роботи з осцилографами зі смугою до 100 МГц. Частотний діапазон є одним із головних параметрів при виборі щупа, оскільки пробник входить до загального вимірювального тракту разом з осцилографом.

Під час роботи потрібно враховувати характеристики всього комплекту. Якщо осцилограф має нижчу смугу пропускання, саме його параметри обмежуватимуть частотні можливості системи. Якщо ж використовується осцилограф до 100 МГц, TP-6100 відповідає заявленому частотному діапазону такого вимірювального обладнання.

Особливе значення відповідність частотних характеристик має при спостереженні імпульсних і високочастотних сигналів. Для коректної роботи необхідно також правильно компенсувати пробник відповідно до характеристик входу конкретного осцилографа.

Перемикання X1 та X10

Осцилографічний пробник TP-6100 підтримує два режими роботи — X1 та X10. У режимі X1 сигнал передається на осцилограф із коефіцієнтом 1:1. У режимі X10 рівень сигналу на вході вимірювального приладу зменшується в десять разів.

При використанні X10 коефіцієнт потрібно врахувати під час визначення фактичної напруги. Багато цифрових осцилографів дозволяють встановити значення пробника безпосередньо в меню каналу. Якщо на осцилографі вибрано X10 і перемикач TP-6100 також встановлений у X10, масштаб напруги відображатиметься відповідно до вибраного коефіцієнта.

Якщо положення перемикача пробника та налаштування каналу не збігаються, показання амплітуди будуть масштабовані неправильно. Тому перед кожним вимірюванням варто перевірити встановлений режим як на TP-6100, так і на осцилографі.

Вхідний опір 1 МОм і 10 МОм

Вхідний опір TP-6100 змінюється залежно від обраного коефіцієнта. У режимі X1 він становить 1 МОм із допуском 2 %. Після перемикання в режим X10 вхідний опір збільшується до 10 МОм із допуском 2 %.

Вхідний опір важливо враховувати, оскільки підключений осцилографічний пробник стає частиною досліджуваного електричного кола. Навантаження, яке він створює, залежить від параметрів самого пробника, входу осцилографа та частоти сигналу.

Режим X10 поєднує більший вхідний опір із меншою вхідною ємністю. Саме тому при виборі між X1 і X10 необхідно орієнтуватися не тільки на потрібний коефіцієнт ослаблення, але й на характеристики досліджуваної схеми.

Вхідна ємність TP-6100

У режимі X1 вхідна ємність TP-6100 знаходиться в діапазоні 85…115 пФ. При переході в X10 вона зменшується до 14,5…17,5 пФ. Така різниця є суттєвою при роботі з високочастотними сигналами.

Ємність пробника разом із параметрами входу осцилографа впливає на загальне навантаження досліджуваної точки. Зі збільшенням частоти роль ємнісної складової стає помітнішою, тому для високочастотних вимірювань необхідно правильно вибирати режим та виконувати компенсацію пробника.

Робоча напруга до 600 В Peak AC

Максимальна робоча напруга TP-6100 залежить від встановленого коефіцієнта. У режимі X1 допускається робота із сигналами до 200 В Peak AC. При використанні режиму X10 максимальне значення становить до 600 В Peak AC.

Значення 200 і 600 В у характеристиках вказані саме як Peak AC, тобто пікові значення змінної напруги. Їх не слід автоматично трактувати як напругу RMS або переносити на інші режими без урахування технічних параметрів вимірювальної системи.

Перед підключенням до кола потрібно переконатися, що очікувана напруга не перевищує межу для вибраного режиму TP-6100, а сам осцилограф також допускає роботу з відповідним рівнем сигналу з урахуванням коефіцієнта пробника.

Кабель довжиною 1,2 м

Основний кабель пробника TP-6100 має довжину 1,2 м. Такий розмір дозволяє розміщувати осцилограф на робочому столі на зручній відстані від досліджуваного електронного пристрою та підключатися до необхідної контрольної точки.

Довжина кабелю заземлення становить 12 см. Під час осцилографічних вимірювань правильне підключення заземлення має важливе значення для отримання стабільної осцилограми та безпечної роботи з електронним обладнанням.

Особливо уважно потрібно підходити до підключення під час роботи з підвищеною напругою. Характеристики досліджуваного кола, пробника та входу осцилографа повинні відповідати одне одному.

Сумісність з осцилографами різних брендів

TP-6100 позиціонується як універсальний пробник для осцилографів різних виробників зі смугою до 100 МГц. У характеристиках товару прямо зазначені Rigol, Agilent, Hantek, Siglent, Owon, Tektronix, Hitachi, Pintek, UNI-T, Iwatsu, GW Instek і MCP.

При цьому перед використанням із конкретною моделлю необхідно перевірити характеристики її входу. Для коректної роботи важливі не тільки бренд або частотна смуга, але й вхідна ємність, опір, допустима напруга та можливість налаштування коефіцієнта X1/X10.

Завдяки універсальності TP-6100 можна використовувати як запасний або додатковий щуп для лабораторного осцилографа, а також для заміни пошкодженого штатного пробника, якщо технічні параметри сумісні.

Робочий температурний діапазон

TP-6100 розрахований на експлуатацію при температурі від -10 до +50 °C. Цей діапазон потрібно враховувати при використанні пробника в лабораторії, майстерні або інших умовах.

Маса пробника становить 55 г. Невелика вага зручна при тривалій роботі, а кабель довжиною 1,2 м забезпечує достатню свободу розташування між осцилографом і досліджуваною схемою.

Основні технічні характеристики TP-6100

• Тип: осцилографічний пробник.
• Модель: TP-6100.
• Смуга пропускання: до 100 МГц.
• Коефіцієнти: X1 та X10.
• Вхідний опір X1: 1 МОм, допуск 2 %.
• Вхідний опір X10: 10 МОм, допуск 2 %.
• Вхідна ємність X1: 85…115 пФ.
• Вхідна ємність X10: 14,5…17,5 пФ.
• Робоча напруга X1: до 200 В Peak AC.
• Робоча напруга X10: до 600 В Peak AC.
• Довжина основного кабелю: 1,2 м.
• Довжина кабелю заземлення: 12 см.
• Робоча температура: від -10 до +50 °C.
• Маса: 55 г.

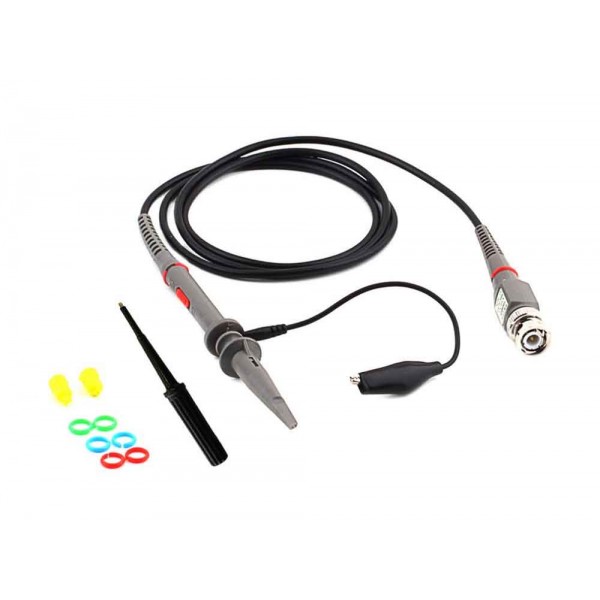

Комплектація TP-6100

• осцилографічний пробник TP-6100 — 1 шт.;
• насадка-гачок — 1 шт.;
• викрутка для регулювання — 1 шт.;
• насадки.

Ця комплектація розрахована на один вимірювальний канал. Якщо необхідно одночасно використовувати однакові пробники на двох або більше каналах осцилографа, потрібна відповідна кількість TP-6100.

Насадка-гачок для підключення до контрольних точок

У комплект постачання входить одна насадка-гачок. Вона використовується для фіксації пробника на виводах компонентів або інших доступних контрольних точках електронної схеми. Такий спосіб підключення може бути зручнішим, ніж постійне утримання наконечника вручну.

Також у комплекті є викрутка для регулювання. Вона може використовуватися під час підготовки пробника до роботи та його узгодження з осцилографом. Правильне налаштування особливо важливе при вимірюванні імпульсних і високочастотних сигналів.

Що перевірити перед початком вимірювань

Перед використанням TP-6100 потрібно перевірити три основні параметри: частоту досліджуваного сигналу, його напругу та положення перемикача X1/X10. Частотна область повинна відповідати смузі пробника та осцилографа, а напруга — не перевищувати допустиме значення для вибраного режиму.

Після підключення рекомендується перевірити компенсацію пробника з конкретним осцилографом. Якщо прилад має калібрувальний вихід прямокутного сигналу, його можна використовувати для налаштування відповідно до інструкції осцилографа.

Також необхідно встановити на осцилографі той самий коефіцієнт, що й на TP-6100. У режимі X1 потрібно вибрати X1, а при переході на X10 — відповідно X10. Це забезпечує правильне масштабування показань напруги.

TP-6100 для лабораторних і сервісних робіт

Осцилографічний пробник TP-6100 може використовуватися в лабораторіях, сервісних центрах, ремонтних майстернях та навчальних закладах. Він підходить для роботи з різними видами електронного обладнання, якщо частота й напруга досліджуваного сигналу відповідають його характеристикам.

Смуга до 100 МГц дозволяє використовувати пробник із широким переліком лабораторних цифрових осцилографів. Перемикання X1/X10 дає можливість вибирати режим відповідно до конкретного сигналу, а стандартна комплектація містить необхідні аксесуари для підключення та регулювання.

Як вибрати осцилографічний пробник TP-6100

TP-6100 варто розглядати, якщо потрібен універсальний пробник зі смугою до 100 МГц і перемиканням X1/X10. Перед купівлею потрібно перевірити частотну смугу осцилографа, характеристики його входу, необхідний діапазон напруги та кількість каналів, які планується одночасно використовувати.

У режимі X1 пробник має вхідний опір 1 МОм, ємність 85…115 пФ та допустиму напругу до 200 В Peak AC. При X10 параметри становлять відповідно 10 МОм, 14,5…17,5 пФ і до 600 В Peak AC. Ці відмінності потрібно враховувати при виборі режиму для конкретного вимірювання.

Якщо необхідно укомплектувати двоканальний осцилограф двома однаковими щупами, потрібно врахувати, що в цій картці товару комплект постачання містить один TP-6100. Для одночасної роботи двох каналів відповідно знадобляться два пробники.

Осцилографічний пробник TP-6100 — головне

TP-6100 — універсальний осцилографічний пробник зі смугою пропускання до 100 МГц і двома режимами X1/X10. У режимі X1 вхідний опір становить 1 МОм, ємність — 85…115 пФ, робоча напруга — до 200 В Peak AC. При X10 опір збільшується до 10 МОм, ємність зменшується до 14,5…17,5 пФ, а допустима напруга становить до 600 В Peak AC.

Основний кабель має довжину 1,2 м, кабель заземлення — 12 см, робочий температурний діапазон становить від -10 до +50 °C, маса — 55 г. У комплект входить один пробник TP-6100, одна насадка-гачок, викрутка для регулювання та насадки. Модель підходить для осцилографів різних виробників зі смугою до 100 МГц за умови відповідності їхніх вхідних характеристик.
