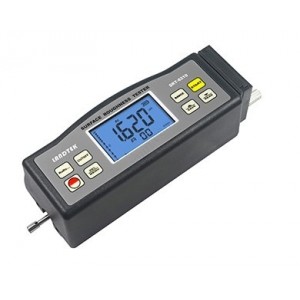

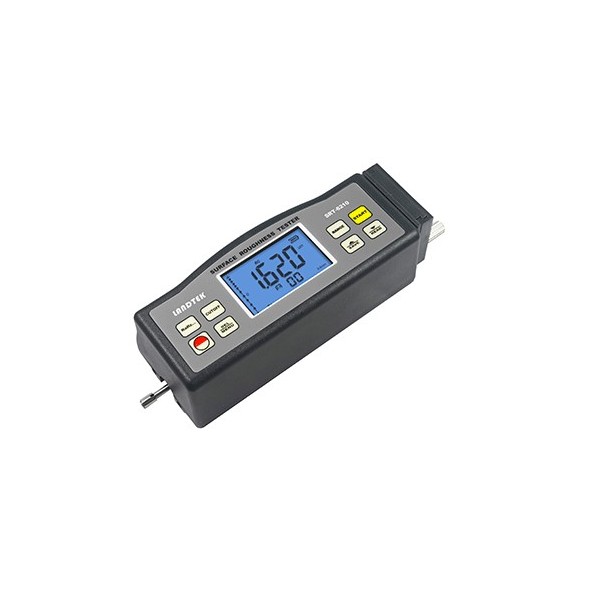

Профілометр SRT-6210CT для вимірювання шорсткості бетонних поверхонь

Профілометр SRT-6210CT — портативний прилад для контактного вимірювання параметрів шорсткості поверхні, орієнтований насамперед на контроль бетонних основ і конструкцій безпосередньо на об’єкті. Модель дає змогу оцінювати параметри Ra, Rz, Rq та Rt, тому підходить для завдань, де важливо не лише візуально оцінити стан поверхні, а й отримати кількісні результати вимірювання. Прилад можна застосовувати під час будівельних, ремонтних, контрольних і лабораторних робіт, коли потрібно перевірити фактичну текстуру бетонної поверхні та зафіксувати отримані значення.

SRT-6210CT поєднує компактний корпус, індуктивний датчик і цифрову обробку сигналу. Під час вимірювання алмазний щуп переміщується по поверхні, реагуючи на мікронерівності профілю. Дані обробляються електронікою приладу та відображаються на дисплеї у вигляді відповідного параметра шорсткості. Такий принцип дає змогу виконувати контроль без складного стаціонарного обладнання та використовувати профілометр у польових умовах.

Вимірювання параметрів Ra, Rz, Rq і Rt

Профілометр підтримує чотири основні параметри оцінювання шорсткості: Ra, Rz, Rq та Rt. Для Ra і Rq передбачено діапазон вимірювання від 0,005 до 20,00 мкм, для Rz і Rt — від 0,020 до 200,0 мкм. Це дає змогу використовувати один прилад для різних завдань контролю поверхні без необхідності переходити між окремими вимірювальними системами.

Ra відображає середнє арифметичне відхилення профілю та є одним із найпоширеніших показників шорсткості. Rq характеризує середньоквадратичне відхилення профілю. Параметри Rz і Rt використовуються для оцінювання висотних характеристик нерівностей. Вибір конкретного параметра залежить від вимог до контролю та методики вимірювання, а SRT-6210CT дає можливість працювати з усіма зазначеними значеннями в одному пристрої.

Індуктивний датчик з алмазним щупом

Для зчитування профілю поверхні в SRT-6210CT використовується високоточний індуктивний датчик SSP-100. Радіус наконечника щупа становить 10 мкм, матеріал наконечника — алмаз. Вимірювальне зусилля становить 16 мН, що відповідає приблизно 1,6 gf, а кут щупа — 90°. Поздовжній радіус напрямної головки становить 48 мм. Максимальний хід приводу — 17,5 мм, або 0,7 дюйма.

Контактний метод вимірювання дає змогу отримувати параметри фактичного мікропрофілю поверхні. Під час роботи важливо правильно встановити датчик і забезпечити стабільне переміщення щупа по контрольованій ділянці. Компактна конструкція профілометра спрощує роботу на будівельному майданчику та в інших умовах, де використання великогабаритного вимірювального обладнання незручне.

Довжина відсікання та швидкість переміщення

У приладі передбачено три значення довжини відсікання: 0,25 мм, 0,8 мм і 2,5 мм. Відповідно до вибраного значення змінюється швидкість руху датчика під час вимірювання. Для довжини 0,25 мм швидкість становить 0,135 мм/с, для 0,8 мм — 0,5 мм/с, а для 2,5 мм — 1 мм/с. Швидкість повернення становить 1 мм/с. Така конфігурація дає змогу адаптувати режим вимірювання до характеру контрольованої поверхні та вибраних умов оцінювання.

Довжину оцінювання можна вибирати в межах від 1L до 5L. Це корисно, коли потрібно виконувати вимірювання за різними методиками або порівнювати результати, отримані на ділянках із різною структурою поверхні.

Цифрові фільтри профілю

SRT-6210CT підтримує чотири типи цифрової фільтрації: RC, PC-RC, GAUSS і D-P. Фільтри застосовуються для обробки сигналу профілю та допомагають відокремлювати складові, необхідні для подальшого розрахунку параметрів шорсткості. Можливість вибору режиму фільтрації розширює сферу використання приладу та дає змогу працювати відповідно до різних вимог контролю.

Модель відповідає вимогам GB/T6062, ISO 4287, DIN 4768, JIS B та ANSI 46.1. Це важливо для користувачів, які проводять вимірювання за встановленими методиками та потребують приладу з підтримкою поширених підходів до оцінювання шорсткості поверхонь.

Пам’ять результатів і передавання даних

Профілометр може зберігати до 7 груп результатів вимірювання та умов, за яких вони були отримані. Це зручно під час послідовної перевірки кількох ділянок: користувач може повернутися до збережених значень для перегляду або подальшої обробки. Функція пам’яті особливо корисна під час виїзних робіт, коли потрібно виконати серію вимірювань без постійного перенесення даних вручну.

Для зв’язку з комп’ютером передбачено передавання даних через USB та RS-232. Також для цієї моделі доступний варіант передавання даних через Bluetooth. Кабель RS-232 із програмним забезпеченням і Bluetooth-адаптер із програмним забезпеченням належать до додаткових аксесуарів.

Автономна робота та зручність використання

SRT-6210CT оснащений вбудованим літій-іонним акумулятором із зарядним контуром. Автономне живлення спрощує використання профілометра на об’єктах, де немає постійного доступу до електромережі. Прилад також має функцію автоматичного вимкнення, що допомагає раціонально використовувати заряд акумулятора.

Габарити пристрою становлять 140 × 52 × 48 мм, маса — близько 420 г. Завдяки компактним розмірам профілометр зручно переносити між ділянками контролю та використовувати безпосередньо на будівельному майданчику. Робочий температурний діапазон становить від 0 до +50 °C, допустима відносна вологість — менше 80% RH.

Технічні характеристики SRT-6210CT

Сфера застосування профілометра

Основне призначення SRT-6210CT — контроль шорсткості бетонних поверхонь у будівельних умовах. Прилад може бути корисним під час перевірки різних ділянок конструкції, технологічного контролю, а також у випадках, коли потрібно отримати кількісні параметри поверхні перед наступними етапами робіт.

Завдяки портативному формату профілометр можна використовувати як безпосередньо на об’єкті, так і в лабораторії. Підтримка кількох параметрів шорсткості, різних довжин відсікання та цифрових фільтрів дає змогу гнучко налаштовувати вимірювання під конкретне завдання. Пам’ять результатів спрощує серійний контроль, а можливість передавання даних на ПК полегшує подальше збереження та аналіз отриманої інформації.

Комплектація SRT-6210CT

До стандартної комплектації входять основний блок профілометра, стандартний датчик SSP-100, стандартний контрольний зразок SSP-180, невелика викрутка, переносний кейс B09 та інструкція з експлуатації.

Для розширення можливостей вимірювання передбачені додаткові аксесуари: подовжувальний стрижень SER-150, датчик для глибоких пазів SRP-110, датчик для криволінійних поверхонь SRP-120, вимірювальна стійка SRS-1, кабель RS-232 із програмним забезпеченням, а також Bluetooth-адаптер із програмним забезпеченням.

Профілометр для польового та лабораторного контролю

Модель SRT-6210CT орієнтована на практичне використання там, де важливі мобільність і можливість швидко отримати числовий результат. Невеликі габарити та вбудований акумулятор дають змогу працювати без стаціонарного джерела живлення, а пам’ять на 7 груп даних зменшує потребу одразу переписувати кожен результат. Підтримка метричної та дюймової систем одиниць спрощує роботу з документацією, у якій використовуються різні одиниці вимірювання.

SRT-6210CT доцільно використовувати у випадках, коли необхідно контролювати шорсткість бетонної поверхні контактним методом, працювати з параметрами Ra, Rz, Rq і Rt та зберігати результати для подальшого перегляду або обробки. Поєднання індуктивного датчика, алмазного щупа, цифрових фільтрів, пам’яті та можливості передавання даних робить прилад функціональним інструментом для професійного контролю стану поверхонь.
