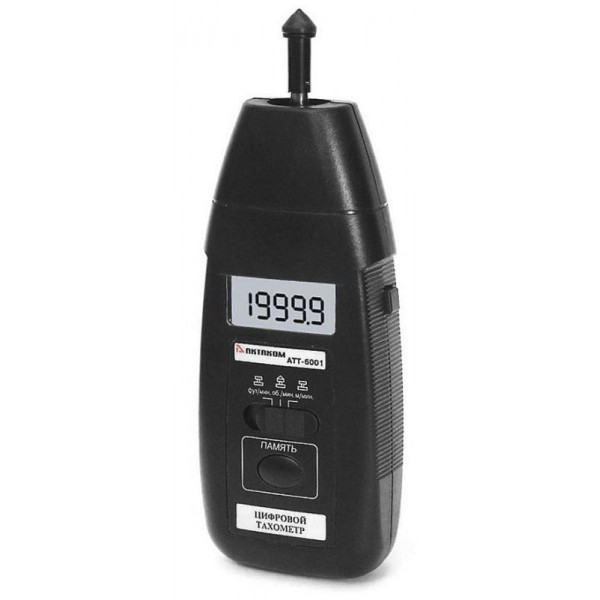

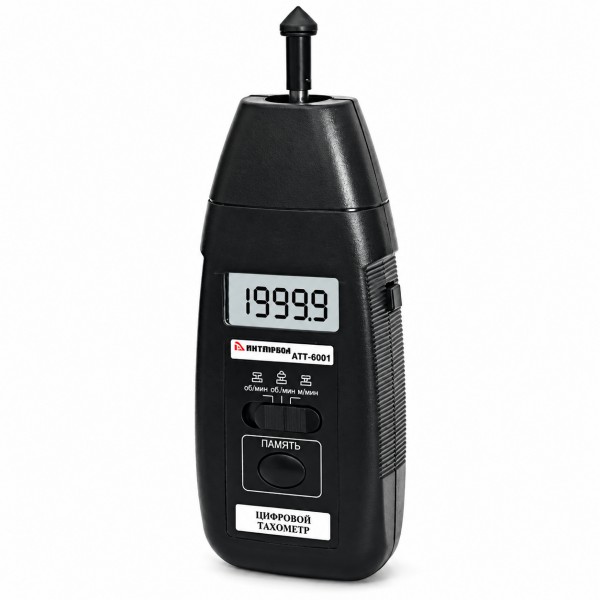

Контактний тахометр АТТ-6001

Контактний тахометр АТТ-6001 — портативний цифровий вимірювальний прилад для визначення частоти обертання валів, роторів та інших рухомих елементів, а також для вимірювання лінійної швидкості поверхні. Модель працює контактним методом: під час вимірювання відповідна насадка безпосередньо торкається деталі, що обертається або переміщується. Такий принцип зручний під час контролю обладнання, до якого є безпечний фізичний доступ, і дозволяє швидко отримувати числове значення швидкості без складного налаштування.

АТТ-6001 підходить для технічного обслуговування, діагностики та налаштування механізмів, де важливо контролювати швидкість обертання. Прилад може застосовуватися під час перевірки електродвигунів, приводів, валів, верстатного та виробничого обладнання, а режим вимірювання лінійної швидкості корисний для контролю руху поверхонь, стрічок та інших елементів технологічних систем. Компактне портативне виконання дає змогу використовувати тахометр безпосередньо на робочому місці.

Вимірювання частоти обертання та лінійної швидкості

Основне призначення АТТ-6001 — контактне вимірювання частоти обертання в діапазоні від 10 до 19 999 об/хв. Для значень нижче 1000 об/хв роздільна здатність становить 0,1 об/хв, а для швидкостей від 1000 об/хв — 1 об/хв. Така градація дозволяє отримувати детальні показання на невисоких швидкостях і зберігати зручний формат відображення результатів у верхній частині робочого діапазону.

Крім частоти обертання, тахометр АТТ-6001 може вимірювати лінійну швидкість переміщення поверхні. Діапазон вимірювання становить від 1 до 1999,9 м/хв. Ця функція розширює сферу застосування приладу: один тахометр можна використовувати не тільки для контролю обертання вала, а й для визначення швидкості руху поверхні за допомогою відповідної контактної насадки.

Контактний метод особливо доречний у випадках, коли точка вимірювання доступна, а конструкція механізму дозволяє безпечно прикласти вимірювальну насадку. Для визначення частоти обертання насадку встановлюють співвісно з валом і плавно притискають до його торцевої частини. Після стабілізації показань значення зчитують з цифрового дисплея. Для вимірювання лінійної швидкості використовується спеціальне вимірювальне колесо.

Пам’ять мінімального, максимального та останнього значення

Під час практичних вимірювань важливо не лише бачити поточний результат, а й мати можливість швидко перевірити крайні значення. АТТ-6001 оснащений функцією пам’яті, у якій зберігаються мінімальний, максимальний та останній отриманий результат. Це спрощує контроль обладнання, якщо швидкість у процесі роботи змінюється або оператору потрібно зафіксувати показання після завершення вимірювання.

Цифровий дисплей та зручність роботи

Результати вимірювань відображаються на рідкокристалічному цифровому дисплеї. Висота цифр становить 10 мм, тому показання легко зчитувати безпосередньо під час роботи. Цифрова індикація усуває необхідність оцінювати положення стрілки, як у механічних приладах, і дозволяє одразу бачити числовий результат.

Корпус АТТ-6001 має витягнуту форму, зручну для ручного використання. Габаритні розміри приладу становлять 208 × 72 × 37 мм, маса — близько 280 г. Такі параметри роблять тахометр придатним для виїзних робіт, технічного обслуговування обладнання та регулярних вимірювань у виробничих умовах. Прилад не потребує стаціонарного монтажу та може переноситися між різними точками контролю.

Живлення та автономна експлуатація

Тахометр АТТ-6001 живиться від чотирьох батарей типу AA по 1,5 В, загальна напруга живлення — 6 В. Завдяки автономному живленню прилад можна використовувати без підключення до електромережі, що важливо для сервісних робіт, перевірок безпосередньо біля обладнання та вимірювань у місцях, де немає доступної розетки.

Споживаний струм становить близько 10 мА. Поєднання батарейного живлення та рідкокристалічного дисплея робить модель зручною для переносного застосування. Для підтримання стабільної роботи достатньо своєчасно контролювати стан елементів живлення та замінювати їх відповідно до вимог експлуатації.

Основні технічні характеристики АТТ-6001

Комплектація тахометра

Для виконання контактних вимірювань АТТ-6001 використовується набір змінних насадок. До комплекту входять сам прилад, конічна насадка для вимірювання частоти обертання, насадка-воронка, колесо для визначення лінійної швидкості, кейс для зберігання та транспортування, а також експлуатаційна документація. Наявність різних контактних адаптерів дає змогу підібрати спосіб вимірювання відповідно до форми та типу контрольованого об’єкта.

Як виконувати контактне вимірювання

Перед початком роботи необхідно переконатися, що до обертової частини механізму можна безпечно дістатися. Для вимірювання частоти обертання вибирають відповідну насадку, встановлюють режим об/хв і акуратно підводять тахометр до торця вала. Контакт має бути стабільним, але без надмірного тиску, який міг би вплинути на обертання механізму або пошкодити вимірювальну насадку.

Після стабілізації показань результат зчитують з дисплея. Якщо необхідно визначити поверхневу швидкість, замість осьової насадки встановлюють вимірювальне колесо й забезпечують його рівномірний контакт із поверхнею, що рухається. Для коректного результату важливо уникати прослизання колеса та перекосу приладу.

Оскільки АТТ-6001 належить до контактних тахометрів, його використання передбачає безпосередній фізичний контакт із рухомою деталлю. Під час роботи необхідно дотримуватися правил безпеки, встановлених для конкретного обладнання, та не виконувати вимірювання в точках, де контакт із механізмом створює ризик для оператора.

Для яких завдань підходить АТТ-6001

Контактний тахометр АТТ-6001 можна використовувати під час технічного обслуговування електромеханічного та промислового обладнання, перевірки валів і приводів, контролю швидкості обертання під час налаштування механізмів, а також для вимірювання лінійної швидкості рухомих поверхонь. Модель буде корисною там, де потрібен портативний цифровий прилад із контактним способом вимірювання та можливістю працювати без зовнішнього джерела живлення.

Поєднання двох режимів — вимірювання обертів і лінійної швидкості — робить АТТ-6001 універсальнішим за моделі, що контролюють лише частоту обертання. Пам’ять мінімального, максимального та останнього значення допомагає аналізувати результати, а цифровий дисплей забезпечує зручне зчитування показань. Тахометр підходить для сервісних спеціалістів, працівників виробничих і ремонтних підрозділів, а також для інших завдань, де необхідний контактний контроль швидкості рухомих деталей.

Переваги контактного тахометра АТТ-6001

• контактне вимірювання частоти обертання в діапазоні 10...19 999 об/хв;
• вимірювання лінійної швидкості до 1999,9 м/хв;
• роздільна здатність 0,1 об/хв на швидкостях до 1000 об/хв;
• пам’ять мінімального, максимального та останнього результату;
• цифровий РК-дисплей із висотою цифр 10 мм;
• автономне живлення від чотирьох батарей AA;
• портативний корпус розміром 208 × 72 × 37 мм;
• змінні насадки для вимірювання обертання та лінійної швидкості;
• можливість використання для сервісного обслуговування, діагностики та налаштування обладнання.

АТТ-6001 — функціональний контактний цифровий тахометр для тих випадків, коли необхідно безпосередньо виміряти швидкість обертання або лінійну швидкість поверхні. Чітка цифрова індикація, пам’ять основних результатів, автономне живлення та комплект контактних насадок дозволяють використовувати прилад для регулярного контролю різноманітного механічного й електромеханічного обладнання.
