Контактний тахометр DT-2235B+ для вимірювання частоти обертання та поверхневої швидкості

Цифровий контактний тахометр DT-2235B+ призначений для вимірювання частоти обертання валів, механізмів та інших рухомих елементів, а також для визначення лінійної швидкості переміщення поверхні. Прилад працює контактним способом: вимірювальна насадка безпосередньо взаємодіє з обертовою деталлю або рухомою поверхнею. Такий принцип вимірювання зручний під час технічного обслуговування обладнання, налаштування приводів, перевірки електродвигунів, верстатів, роликів, конвеєрів та інших механізмів, де необхідно контролювати фактичну швидкість руху.

Модель DT-2235B+ поєднує дві практичні функції в одному портативному приладі. У режимі тахометра вона вимірює швидкість обертання контактним способом, а за допомогою спеціальної дискової насадки дозволяє контролювати швидкість переміщення поверхні. Це особливо корисно під час перевірки конвеєрних стрічок, ременів, роликових механізмів та іншого обладнання, для якого важливе не лише число обертів за хвилину, а й фактична лінійна швидкість.

Основні можливості тахометра DT-2235B+

Для вимірювання частоти обертання DT-2235B+ підтримує діапазон від 5 до 19 999 об/хв. Мінімальна роздільна здатність становить 0,1 об/хв, що дозволяє контролювати зміну швидкості обертання з достатньою деталізацією для сервісних, виробничих та налагоджувальних робіт. Заявлена точність вимірювання частоти обертання — 0,05%.

У режимі вимірювання швидкості переміщення поверхні прилад працює в діапазоні від 0,5 до 2000 м/хв. Роздільна здатність становить від 10 см/хв, а точність — 0,05%. Такий режим може застосовуватися для контролю швидкості конвеєрної стрічки або іншої поверхні, що рухається та доступна для контактного вимірювання.

Прилад автоматично перемикає діапазон залежно від збільшення або зменшення вимірюваного значення. Користувачеві не потрібно вручну підбирати межу перед кожним вимірюванням, що спрощує роботу з механізмами, швидкість яких може змінюватися в процесі налаштування або перевірки.

Пам’ять MIN, MAX та останнього значення

DT-2235B+ оснащений функцією пам’яті, яка дозволяє переглядати останнє, мінімальне та максимальне значення. Це зручно, коли необхідно не лише побачити поточний результат на дисплеї, а й оцінити межі зміни швидкості під час перевірки обладнання. Наприклад, під час налаштування приводу можна порівняти мінімальні та максимальні показники без додаткового записування кожного результату вручну.

Результати відображаються на п’ятирозрядному цифровому дисплеї. Висота цифр становить 18 мм, тому показання легко зчитувати безпосередньо під час роботи. Цифрове відображення спрощує контроль параметрів і дозволяє швидко оцінювати результат вимірювання.

Контактний принцип вимірювання

На відміну від оптичних або лазерних тахометрів, DT-2235B+ визначає швидкість за допомогою фізичного контакту з об’єктом. Для вимірювання частоти обертання використовується контактна насадка, яка притискається до осі або іншої доступної обертової частини механізму. Після стабілізації обертання на дисплеї відображається результат у обертах за хвилину.

Для вимірювання лінійної швидкості використовується дискова насадка. Під час контакту з рухомою поверхнею вона обертається разом із нею, а прилад перетворює частоту обертання на значення швидкості переміщення. Завдяки цьому один DT-2235B+ можна використовувати як контактний цифровий тахометр і як вимірювач поверхневої швидкості.

Контактний метод доцільний у випадках, коли до обертового вала або поверхні можна безпечно дістатися та забезпечити стабільне притискання насадки. Перед початком роботи важливо переконатися, що точка вимірювання доступна, а контакт із рухомою деталлю можна виконати без ризику для оператора та обладнання.

Де може застосовуватися DT-2235B+

Тахометр може використовуватися для контролю швидкості обертання валів, приводів, електродвигунів, роликів, шківів та інших механічних вузлів. Вимірювання фактичної частоти обертання допомагає порівнювати робочий режим обладнання із заданим значенням, виконувати налагодження після ремонту або обслуговування та перевіряти роботу механізму під навантаженням.

Окремою перевагою версії DT-2235B+ є можливість вимірювання швидкості рухомої поверхні. Ця функція може бути потрібна під час роботи з конвеєрами, транспортними стрічками, роликовими системами та іншими механізмами, де контроль швидкості переміщення є важливим технологічним параметром. Діапазон до 2000 м/хв дозволяє використовувати прилад для широкого кола таких завдань у межах заявлених характеристик.

Технічні характеристики DT-2235B+

Комплектація тахометра

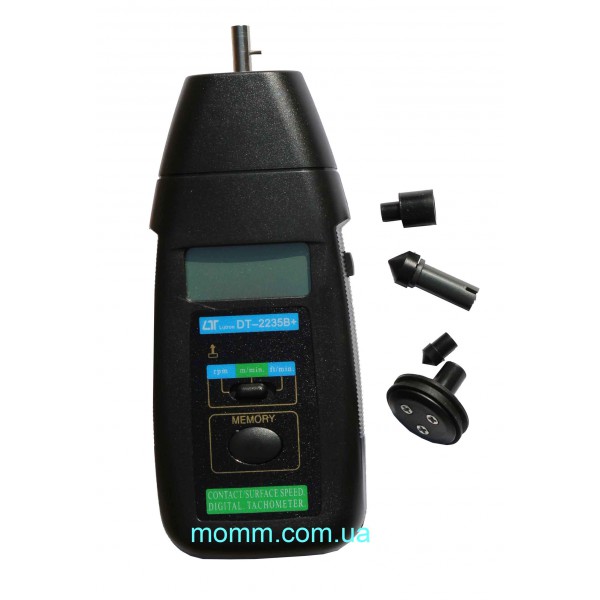

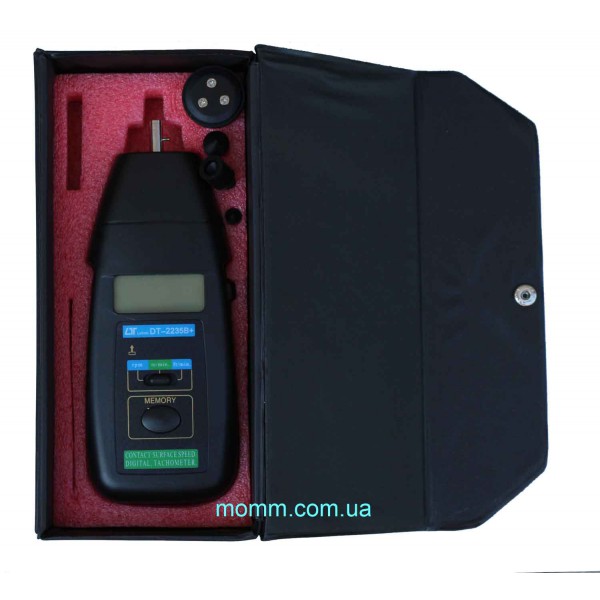

У комплект постачання входять: цифровий тахометр DT-2235B+ — 1 шт., насадка-воронка — 1 шт., дискова насадка для вимірювання лінійної швидкості — 1 шт., батареї 1,5 В — 4 шт. Наявність двох типів насадок дозволяє використовувати прилад відповідно до вибраного режиму вимірювання.

Відмінність DT-2235B+ від DT-2235B

Під час вибору моделі важливо звернути увагу на позначення «+». Версія DT-2235B+ відрізняється від звичайного DT-2235B наявністю додаткового перемикача режимів і можливістю вимірювати поверхневу швидкість. Звичайний DT-2235B такої функції не має. Тому, якщо крім частоти обертання необхідно контролювати швидкість руху стрічки або іншої поверхні, потрібно обирати саме модифікацію DT-2235B+.

За своїми параметрами DT-2235B+ може замінювати тахометр АТТ-6001. Водночас перед заміною конкретного приладу доцільно порівняти необхідні для вашого завдання діапазони вимірювання, спосіб контакту з об’єктом та функціональні можливості.

Переваги використання DT-2235B+

Поєднання вимірювання частоти обертання та поверхневої швидкості робить DT-2235B+ практичним рішенням для діагностики й налаштування механічного обладнання. Один прилад дозволяє перевіряти два типи параметрів без необхідності використовувати окремий тахометр і окремий вимірювач швидкості поверхні. Автоматичне перемикання діапазонів спрощує роботу, а пам’ять мінімального, максимального та останнього результату допомагає швидше оцінювати отримані дані.

Компактні габарити 16 × 7,2 × 3,7 см дозволяють використовувати прилад безпосередньо біля обладнання, а живлення від чотирьох батарей AA по 1,5 В робить його автономним і придатним для виїзних вимірювань. Споживання струму становить до 45 мА.

Як обрати правильний режим вимірювання

Якщо потрібно визначити кількість обертів вала, осі або іншої обертової деталі за хвилину, використовується режим контактного тахометра. Якщо необхідно перевірити швидкість переміщення стрічки, роликової поверхні або іншого рухомого елемента, використовується режим вимірювання поверхневої швидкості з відповідною дисковою насадкою.

Перед вимірюванням варто правильно встановити насадку та вибрати потрібний режим. Під час контакту з рухомим елементом насадка має обертатися стабільно, без прослизання. Це особливо важливо для отримання коректних показань під час контролю поверхневої швидкості. Після стабілізації показань результат можна зчитати з дисплея, а за потреби скористатися пам’яттю останнього, мінімального або максимального значення.

Кому підійде контактний тахометр DT-2235B+

DT-2235B+ орієнтований на завдання, де потрібне пряме контактне вимірювання швидкості механічних вузлів. Прилад може бути корисним спеціалістам із технічного обслуговування, наладчикам, ремонтним майстерням, сервісним підрозділам, виробничим підприємствам та користувачам, які контролюють роботу обертових або лінійно рухомих механізмів.

Цифровий тахометр DT-2235B+ поєднує широкий для контактного вимірювання діапазон до 19 999 об/хв, контроль поверхневої швидкості до 2000 м/хв, автоматичний вибір діапазону та пам’ять основних значень. Завдяки цьому прилад підходить для регулярного контролю швидкості обертання та переміщення у випадках, коли контактний метод відповідає умовам виконання вимірювань.
