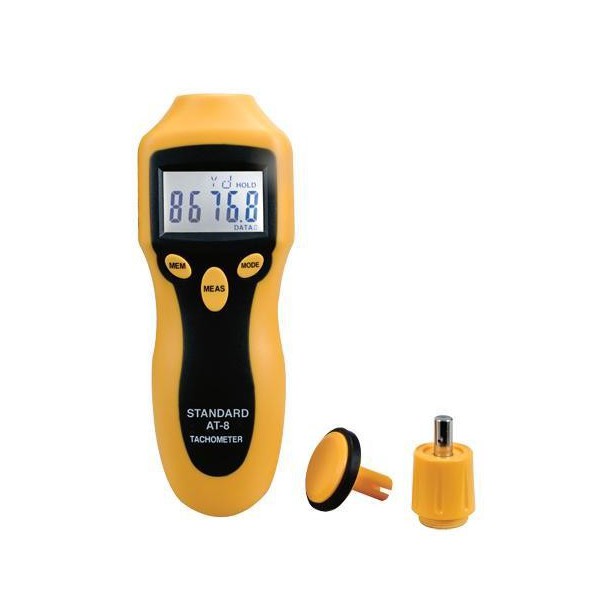

Тахометр АТ-8 — контактне та безконтактне вимірювання частоти обертання

Універсальний цифровий тахометр АТ-8 призначений для контактного та безконтактного вимірювання частоти обертання механізмів, а також визначення поверхневої швидкості, загальної кількості обертів і довжини. Поєднання двох способів вимірювання в одному портативному приладі дає змогу використовувати його для контролю різних типів обертового обладнання, деталей машин і механізмів.

У контактному режимі АТ-8 вимірює частоту обертання в діапазоні від 2 до 20 000 об./хв, а під час безконтактного вимірювання діапазон становить від 2 до 99 999 об./хв. Безконтактний режим особливо зручний у випадках, коли безпосередній доступ до обертової деталі ускладнений або контакт із нею під час роботи небажаний. Відстань до об'єкта при такому способі вимірювання може становити від 5 до 50 см.

Тахометр оснащений лазерним покажчиком, який допомагає спрямувати прилад на потрібну ділянку об'єкта під час безконтактного вимірювання. Для контактного способу використовуються змінні насадки, що входять до комплекту поставки. Завдяки цьому одна модель може застосовуватися для різних завдань без необхідності використовувати окремі контактні та оптичні тахометри.

Можливості тахометра АТ-8

АТ-8 дає змогу вимірювати не лише частоту обертання в обертах за хвилину. Прилад підтримує визначення загальної кількості обертів, окружної або поверхневої швидкості та довжини. Для поверхневої швидкості доступні одиниці м/хв, дюйм/хв, ярд/хв і фут/хв. Довжину можна визначати в метрах, ярдах і футах.

Такий набір режимів розширює сферу застосування приладу. Тахометр можна використовувати для контролю швидкості обертання валів, двигунів та інших механічних вузлів, перевірки параметрів автомобільної техніки, а також для вимірювання швидкості проходження конвеєрів і визначення довжини.

Результати відображаються на 5-розрядному рідкокристалічному дисплеї. Екран має підсвічування, що полегшує зчитування показань. Роздільна здатність при вимірюванні частоти обертання становить 0,1 об./хв у діапазоні від 2 до 9999,9 RPM та 1 об./хв при значеннях понад 10000 RPM.

Контактне вимірювання частоти обертання

У режимі контактного тахометра АТ-8 працює в діапазоні 2–20 000 об./хв. Для проведення вимірювання використовуються змінні насадки. Контактний спосіб підходить для завдань, де є можливість безпосередньо взаємодіяти з обертовим елементом та необхідно отримати значення його частоти обертання.

До комплекту входять три змінні насадки. Це дозволяє адаптувати прилад до різних варіантів контактних вимірювань. Крім визначення частоти обертання, можливості АТ-8 передбачають вимірювання поверхневої швидкості та довжини, що робить прилад функціональнішим порівняно з тахометрами, орієнтованими лише на вимірювання RPM.

Безконтактний фототахометр

Для безконтактного контролю АТ-8 працює як фототахометр і забезпечує вимірювання в діапазоні 2–99 999 об./хв. Вимірювання проводиться на відстані від 5 до 50 см до об'єкта. Для роботи використовується світловідбивна стрічка, яка входить до комплекту приладу.

Безконтактний метод дає можливість визначати частоту обертання без механічного контакту тахометра з рухомою деталлю. Лазерний покажчик полегшує наведення на потрібну область. Такий режим може використовуватися під час перевірки двигунів, валів, верстатів та інших механізмів, швидкість обертання яких необхідно контролювати дистанційно.

Пам'ять на 40 вимірювань

Однією з особливостей цифрового тахометра АТ-8 є вбудована пам'ять на 40 комірок. Вона розподілена між різними типами результатів: 10 значень MAX, 10 значень MIN, 10 значень AVG та 10 значень DATA.

Функція MAX використовується для роботи з максимальними результатами вимірювань, MIN — з мінімальними, AVG — із середніми значеннями. DATA призначена для збереження результатів вимірювання. Це дає змогу працювати із серією показань без необхідності щоразу вручну записувати кожне отримане значення.

Пам'ять особливо корисна під час перевірки обладнання в різних режимах роботи, коли потрібно порівнювати отримані показники або контролювати зміну частоти обертання. Користувач може орієнтуватися не лише на поточне значення на дисплеї, а й на збережені результати.

Точність і швидкість вимірювань

Заявлена точність вимірювання тахометра АТ-8 становить ±0,05%. Швидкість вимірювання — 0,5 с. Як часову основу в приладі використано кварцовий кристал.

Широкий діапазон частоти обертання дає можливість застосовувати один прилад для обладнання з різною швидкістю роботи. Контактний режим охоплює значення до 20 000 об./хв, тоді як безконтактний режим дозволяє проводити вимірювання до 99 999 об./хв.

Для значень від 2 до 9999,9 RPM роздільна здатність становить 0,1 об./хв. При частоті понад 10000 RPM роздільна здатність становить 1 об./хв. Результати виводяться на 5-розрядний РК-дисплей із підсвічуванням.

Основні функції АТ-8

• контактне вимірювання частоти обертання від 2 до 20 000 об./хв;
• безконтактне вимірювання частоти обертання від 2 до 99 999 об./хв;
• вимірювання загальної кількості обертів;
• визначення поверхневої швидкості;
• вимірювання довжини;
• одиниці поверхневої швидкості: м/хв, дюйм/хв, ярд/хв, фут/хв;
• вимірювання довжини в метрах, ярдах і футах;
• 5-розрядний рідкокристалічний дисплей із підсвічуванням;
• пам'ять на 40 комірок;
• збереження значень MAX, MIN, AVG і DATA;
• лазерний покажчик для безконтактних вимірювань;
• автоматичне вимкнення живлення.

Технічні характеристики тахометра АТ-8

Де застосовується тахометр АТ-8

Сфера застосування АТ-8 охоплює обслуговування та тестування автомобільної техніки, зокрема коробок передач, двигунів і зчеплень. Прилад також може застосовуватися для вимірювання швидкості проходження конвеєрів, визначення довжини та контролю швидкості обертання верстатів, моторів та іншого обладнання.

Наявність контактного та безконтактного режимів дозволяє вибрати спосіб вимірювання відповідно до конкретного об'єкта. Якщо до обертової частини можна отримати безпечний фізичний доступ, можна використовувати контактну насадку. Якщо необхідно проводити вимірювання дистанційно, застосовується режим фототахометра зі світловідбивною стрічкою та лазерним покажчиком.

Можливість вимірювати поверхневу швидкість і довжину додатково розширює функціональність АТ-8. Це актуально для робіт, де разом із частотою обертання необхідно контролювати переміщення поверхні або визначати пройдену довжину.

Дисплей та керування результатами

Тахометр обладнаний 5-розрядним висококонтрастним РК-дисплеєм із підсвічуванням. На ньому відображаються результати поточного вимірювання та інформація, пов'язана з вибраним режимом роботи. Підсвічування допомагає працювати з показаннями за різних умов освітлення.

Під час серії вимірювань можна використовувати пам'ять приладу. Загалом доступно 40 комірок: по 10 для MAX, MIN, AVG і DATA. Це дозволяє зберігати та переглядати ключові результати безпосередньо на тахометрі.

Автоматичне вимкнення живлення допомагає уникнути зайвого розряджання джерела живлення, якщо прилад залишається увімкненим після завершення роботи. Живлення тахометра здійснюється від джерела 9 В.

Комплект поставки

• тахометр АТ-8 — 1 шт.;
• змінні насадки — 3 шт.;
• світловідбивна стрічка — 1 шт.;
• інструкція з експлуатації (паспорт) російською мовою — 1 шт.

Чому зручно використовувати АТ-8

АТ-8 поєднує в одному корпусі функції контактного тахометра та безконтактного фототахометра. Користувач може переходити між способами вимірювання залежно від конструкції механізму, доступності обертової деталі та необхідного діапазону. Для контактних вимірювань доступний діапазон до 20 000 об./хв, а для безконтактних — до 99 999 об./хв.

Додатковою перевагою функціоналу є можливість визначати загальну кількість обертів, поверхневу швидкість і довжину. Пам'ять на 40 комірок спрощує роботу із серіями результатів, а лазерний покажчик допомагає під час наведення приладу в безконтактному режимі.

Невелика вага 160 г робить тахометр зручним для переносного використання. Робочий температурний діапазон становить від 0 °С до 50 °С. Швидкість вимірювання 0,5 с дозволяє оперативно отримувати показання під час перевірки обладнання.

Тахометр АТ-8 для контролю обертів і поверхневої швидкості

Якщо необхідний один прилад для контактного й безконтактного контролю частоти обертання, АТ-8 поєднує обидва режими та охоплює широкий діапазон RPM. Крім основного завдання тахометра, модель дозволяє вимірювати поверхневу швидкість, довжину й загальну кількість обертів.

Прилад може використовуватися під час обслуговування автомобільної техніки, перевірки двигунів, коробок передач і зчеплень, контролю швидкості конвеєрів, верстатів, моторів та інших механізмів. Контактні насадки та світловідбивна стрічка вже передбачені в комплекті поставки.
