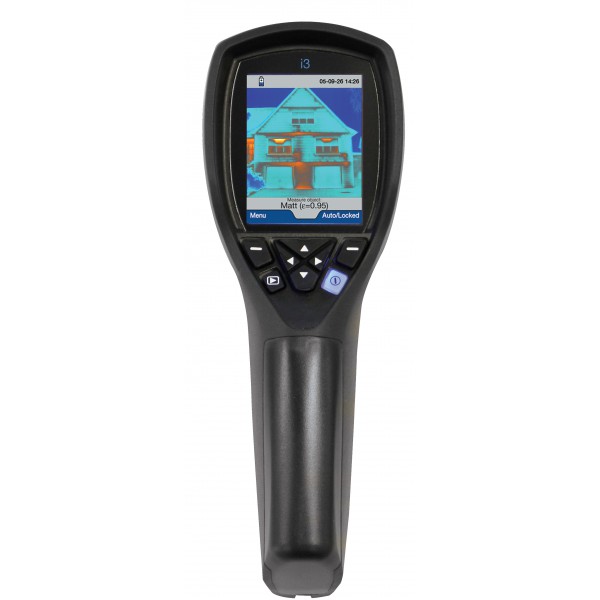

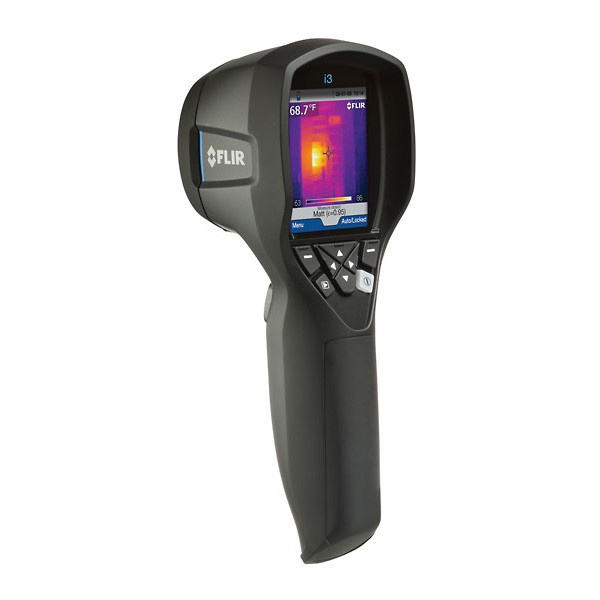

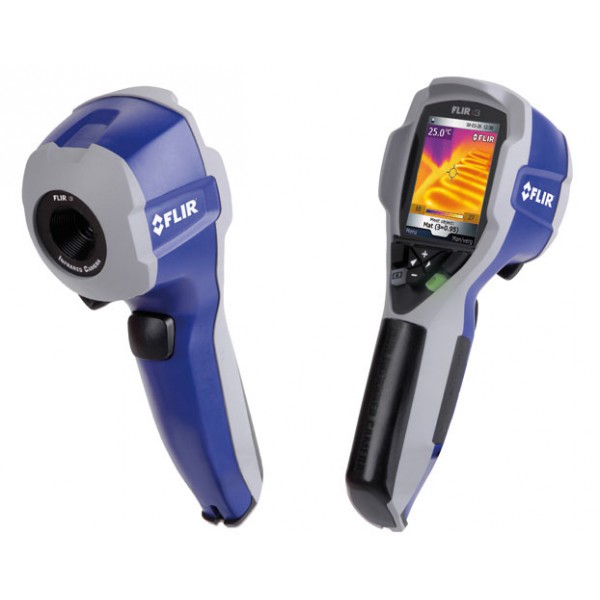

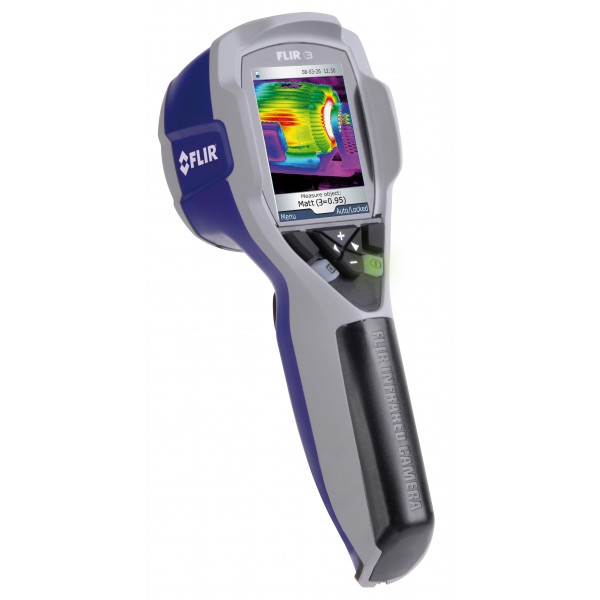

Тепловізор FLIR i3 — компактний прилад для тепловізійного контролю

FLIR i3 — портативний тепловізор для локалізації проблемних ділянок за різницею температур. Прилад дає змогу швидко виявляти зони з температурними відхиленнями та використовувати отримане теплове зображення під час обстеження приміщень, будівель, інженерних систем і електричних з’єднань. Модель орієнтована на практичне застосування, має компактний корпус, малу вагу та автоматизовані функції, тому для роботи з нею не потрібні спеціальні навички користування тепловізійним обладнанням.

Тепловізор FLIR i3 підходить для перевірки приміщень і будівель після ремонту або під час приймання об’єкта. За допомогою теплового зображення можна локалізувати ділянки, де спостерігається перепад температур, а також знаходити пошкодження з’єднувальних контактів та ізоляції, проблемні місця в системах вентиляції й зони витоку повітря. Такий принцип контролю допомагає зосередити увагу саме на ділянках, які відрізняються за температурою від навколишньої поверхні.

Основні особливості FLIR i3

• похибка під час вимірювання температури — 2%;
• температурна чутливість тепловізора — менше 0,15 °C;
• компактні розміри та маса 340 г;
• повністю автоматизовані функції для спрощення роботи;
• до 5 годин безперервної роботи без підзаряджання;
• зберігання до 5000 термограм у радіометричному форматі JPEG;
• вбудована flash-пам’ять mini-SD;
• підключення до ПК через mini-USB.

Однією з ключових особливостей FLIR i3 є поєднання простого керування та параметрів, достатніх для базових завдань тепловізійного контролю. Прилад працює в діапазоні вимірюваних температур від −20 до 250 °C, що дозволяє використовувати його для пошуку як холодних, так і нагрітих ділянок у межах зазначеного температурного діапазону. Точність вимірювання становить ±2 °C або ±2% від вимірюваного значення.

Температурна чутливість NETD менше 0,15 °C дає змогу відображати невеликі температурні відмінності на тепловому зображенні. Для локалізації проблемних зон це важливо, оскільки користувач отримує можливість оцінювати не лише абсолютну температуру, а й характер її розподілу на поверхні. Саме виявлення температурних контрастів є основним принципом застосування FLIR i3 під час обстеження будівель, вентиляційних систем, контактних з’єднань та ізоляції.

Тепловізійне зображення та оптичні параметри

FLIR i3 оснащений неохолоджуваним мікроболометричним детектором FPA. Роздільна здатність теплового зображення становить 60 × 60 пікселів, а частота кадрів — 9 Гц. Поле зору тепловізора становить 12,5° × 12,5°, просторове розділення IFOV — 3,7 мрад. Мінімальна фокусна відстань дорівнює 0,6 м. Такі параметри визначають робочу геометрію зйомки та можливості приладу під час спостереження за температурним розподілом на контрольованому об’єкті.

Спектральний діапазон тепловізора — 7,5–13 мкм. Для перегляду результатів використовується РК-дисплей діагоналлю 2,8 дюйма. Користувач може вибирати одну з передбачених палітр відображення: «веселка», чорно-білу або сіру. Це дозволяє підбирати зручний варіант візуалізації залежно від конкретного завдання та особливостей температурної картини.

Вимірювання температури та налаштування

Діапазон вимірювання температури FLIR i3 становить від −20 до 250 °C. Точність заявлена на рівні ±2 °C або ±2% від вимірюваного значення. Коефіцієнт випромінювання регулюється в межах 0,1–1,0; також передбачені заздалегідь визначені коефіцієнти для матеріалів. Це дає змогу враховувати параметри випромінювання поверхні під час температурних вимірювань.

Корекція відбитого випромінювання виконується автоматично. У поєднанні з автоматизованими функціями приладу це спрощує підготовку до вимірювання та повсякденну роботу з тепловізором. FLIR i3 розрахований на користувачів, яким потрібен зрозумілий інструмент для пошуку температурних аномалій без складного освоєння спеціалізованого тепловізійного обладнання.

Для яких завдань можна використовувати FLIR i3

Основне призначення моделі — локалізація проблемних місць за перепадом температур. Під час обстеження будівель та приміщень тепловізор може застосовуватися після ремонту або при здачі об’єкта, коли необхідно перевірити температурну картину поверхонь і звернути увагу на ділянки з відмінними значеннями. Окремо прилад можна використовувати для локалізації витоків повітря та виявлення проблемних зон у системах вентиляції.

Ще один напрямок застосування — контроль з’єднувальних контактів та ізоляції. Якщо пошкоджена ділянка проявляється температурною різницею, тепловізор дозволяє побачити її на термограмі та визначити місце, яке потребує подальшої перевірки. Прилад допомагає швидко візуально локалізувати температурні відхилення в межах його технічних можливостей.

Збереження термограм і підключення до ПК

FLIR i3 підтримує збереження до 5000 термограм у радіометричному форматі JPEG. Для пам’яті використовується mini-SD, а для зв’язку з персональним комп’ютером передбачено інтерфейс mini-USB. Великий запас пам’яті зручний під час послідовного обстеження декількох ділянок або об’єктів, коли потрібно зберегти серію теплових зображень для подальшого перегляду.

Радіометричний формат термограм дозволяє зберігати результати вимірювань у вигляді JPEG-файлів. Це робить документування обстеження зручнішим: знімки можна накопичувати в пам’яті приладу, а потім переносити на ПК через mini-USB. Можливість зберегти до п’яти тисяч термограм особливо корисна, коли тепловізор використовується регулярно та потрібно фіксувати велику кількість контрольних точок.

Компактний формат і автономна робота

Габарити FLIR i3 становлять 223 × 79 × 83 мм, маса — 340 г. Компактний корпус і невелика вага спрощують перенесення приладу та роботу під час огляду різних ділянок об’єкта. До 5 годин безперервної роботи без підзаряджання дають змогу проводити тривалі обстеження без постійного підключення до джерела живлення.

Завдяки автоматизованим функціям тепловізор FLIR i3 не потребує складного освоєння для базового використання. Це робить модель практичним інструментом для користувачів, яким необхідно отримати теплове зображення, локалізувати зону температурного відхилення, зберегти термограму та за потреби перенести отримані дані на комп’ютер.

Технічні характеристики тепловізора FLIR i3

Тепловізор FLIR i3 для практичного теплового контролю

FLIR i3 поєднує тепловізійне зображення, вимірювання температури та збереження термограм у компактному портативному форматі. Модель може використовуватися для огляду будівель після ремонту або під час приймання, пошуку температурно виражених пошкоджень контактів та ізоляції, контролю систем вентиляції й локалізації витоків повітря. Завдяки простому керуванню та автоматизованим функціям прилад підходить для користувачів, яким потрібен тепловізор без складного освоєння спеціалізованого тепловізійного обладнання.

Якщо потрібен компактний тепловізор із діапазоном −20...250 °C, чутливістю менше 0,15 °C, можливістю зберігати до 5000 термограм та передавати їх на ПК, FLIR i3 поєднує ці функції в одному приладі. Його параметри дозволяють проводити візуальний температурний контроль, фіксувати результати та повертатися до збережених термограм після завершення обстеження.
