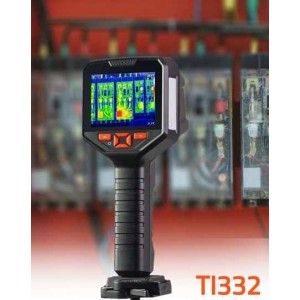

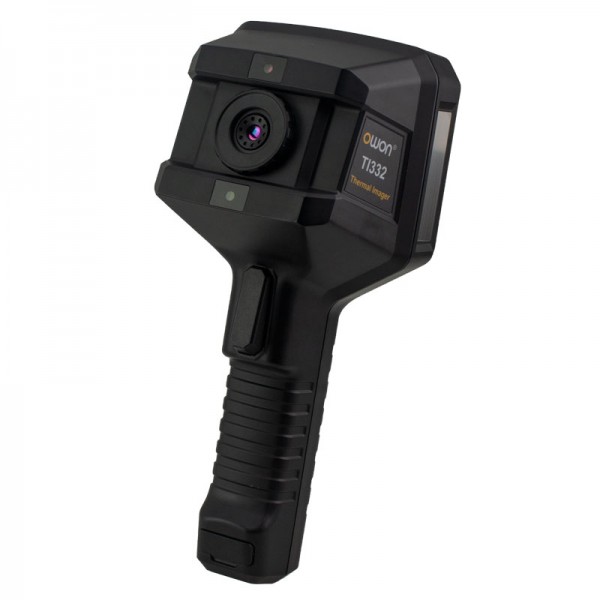

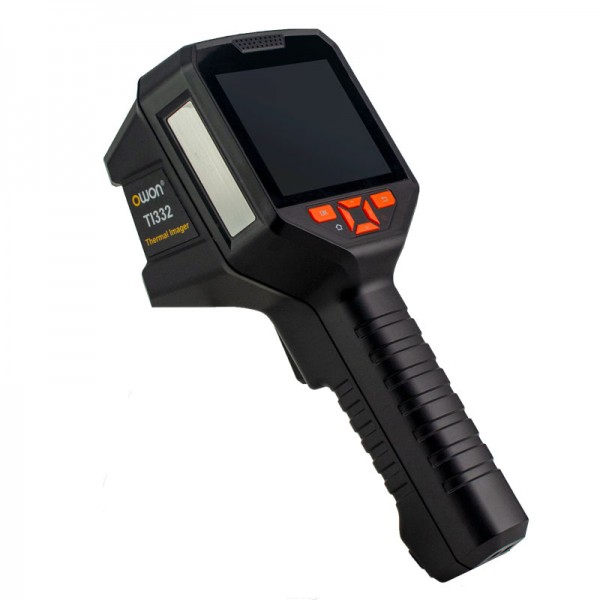

Інфрачервоний тепловізор TI332

Інфрачервоний тепловізор TI332 — портативний вимірювальний прилад для безконтактного контролю температури та візуалізації теплового розподілу на поверхні об’єктів. Модель оснащена інфрачервоною матрицею з роздільною здатністю 320×240 пікселів і працює в температурному діапазоні від −20 до +350 °C. Завдяки цьому TI332 можна використовувати для технічної діагностики, енергоаудиту, перевірки електрообладнання, систем опалення та вентиляції, механічних вузлів, друкованих плат і будівельних конструкцій.

Тепловізор дає змогу швидко знаходити ділянки з підвищеною або зниженою температурою, оцінювати характер нагрівання та фіксувати термограми для подальшого аналізу. Прилад визначає максимальну й мінімальну температуру, температуру в центральній точці та в заданій зоні. Похибка вимірювання становить ±2 °C або ±2%, а теплова чутливість NETD — 70 мК при 25 °C.

Основні можливості TI332

Роздільна здатність інфрачервоного детектора 320×240 забезпечує 76 800 точок теплового зображення. Це дозволяє детальніше бачити температурні переходи та локалізувати невеликі ділянки перегрівання або тепловтрат. Спектральний діапазон 8–14 мкм відповідає довгохвильовій інфрачервоній області, що використовується для тепловізійного контролю.

TI332 також має камеру видимого світла з роздільною здатністю 640×480 та частотою кадрів 25 Гц. Прилад підтримує кілька режимів формування зображення: інфрачервоне зображення, видиме зображення, «картинка в картинці», контурне злиття та накладання. Поєднання видимого й теплового каналів допомагає точніше прив’язати температурну аномалію до конкретного елемента обладнання або конструкції.

Для візуального аналізу передбачені кольорові палітри Tyrian, White Hot, Black Hot, Iron, Rainbow, Glory, Hottest і Coldest. Вибір палітри дає змогу адаптувати відображення термограми до конкретного завдання та краще розрізняти потрібні температурні зони.

Застосування тепловізора TI332

Модель підходить для широкого кола діагностичних і контрольних робіт. У будівництві та енергоаудиті тепловізор використовують для пошуку ділянок тепловтрат, перевірки теплоізоляції, контролю систем опалення та вентиляції, виявлення проблем у системах теплої підлоги й інших нагрівальних елементах. Теплова картина дозволяє побачити різницю температур без руйнування конструкцій і контакту з поверхнею.

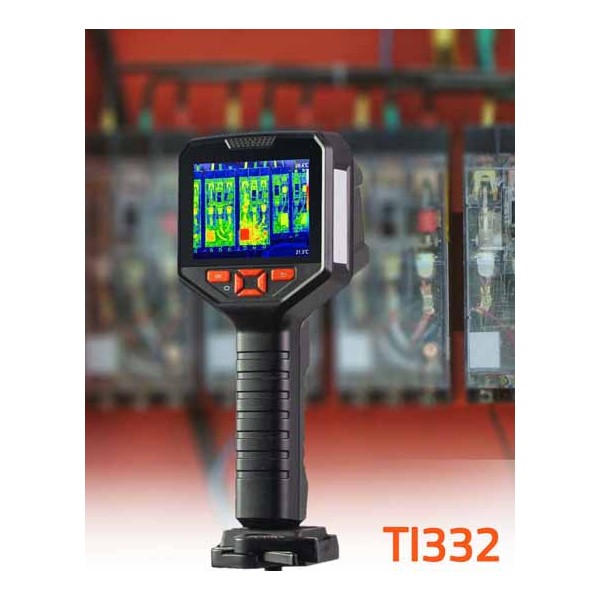

В електротехніці та енергетиці TI332 допомагає контролювати нагрівання контактів, з’єднань, кабельних ліній, комутаційних елементів та інших компонентів. Локальне підвищення температури може бути помітним на термограмі ще до того, як проблему можна буде визначити під час звичайного візуального огляду.

У механіці та під час технічного обслуговування обладнання тепловий контроль можна застосовувати для пошуку нетипового нагрівання підшипників та інших вузлів. Під час роботи з електронікою прилад дозволяє оцінювати нагрівання компонентів на друкованій платі та знаходити локальні температурні відхилення.

Технічні характеристики TI332

Камера видимого світла та дисплей

Збереження та аналіз термограм

Вбудована пам’ять тепловізора має приблизно 6,6 ГБ доступного простору та дозволяє зберігати понад 20 000 зображень. Такий обсяг пам’яті зручний під час тривалих обстежень, коли потрібно зберегти значну кількість результатів без постійного перенесення файлів на комп’ютер.

TI332 підтримує одночасне збереження інфрачервоного зображення, кадру у видимому світлі та зображення злиття. Це спрощує подальше порівняння результатів і допомагає визначити, до якого саме вузла або елемента належить виявлена температурна зона.

Передавання даних і програмне забезпечення

Для подальшої роботи з результатами вимірювань передбачене програмне забезпечення для Windows та Android. Воно дозволяє виконувати аналіз температурних даних після завершення обстеження. Це корисно під час підготовки технічної документації, порівняння термограм і детального аналізу температурного стану об’єкта.

Інтерфейс USB Type-C використовується як для заряджання вбудованого акумулятора, так і для передавання даних. Також TI332 підтримує Wi-Fi для обміну даними з мобільним застосунком і комп’ютерним програмним забезпеченням.

Автономна робота та умови експлуатації

Тепловізор оснащений вбудованим акумулятором ємністю 5000 мА·год. За температури навколишнього середовища 25 °C час автономної роботи перевищує 4 години. Для заряджання рекомендується універсальний USB-зарядний пристрій із вихідною напругою +5 В і струмом не менше 2 А.

Ступінь захисту корпусу IP54 забезпечує захист обладнання від пилу та бризок води відповідно до цього класу. Робочий температурний діапазон приладу становить від −20 до +60 °C, а допустима температура зберігання — від −40 до +85 °C.

Зручність роботи з результатами вимірювань

Можливість зберігати термограми, видимі кадри та комбіновані зображення робить TI332 зручним не лише для оперативного огляду, а й для документування стану об’єкта. Це особливо корисно під час регулярних перевірок, коли потрібно порівнювати теплову картину одного й того самого вузла в різні моменти часу.

Вимірювання максимальної, мінімальної та центральної температури допомагає швидко оцінити термічний стан обладнання без ручного пошуку найгарячішої чи найхолоднішої точки. Зональне вимірювання зручне, коли потрібно контролювати не окрему точку, а певну ділянку поверхні.

Режими поєднання інфрачервоного та видимого зображення спрощують ідентифікацію деталей об’єкта. Наприклад, на складному електричному щиті або механічному вузлі оператор може бачити не лише температурний розподіл, але й розташування конкретного елемента, на якому зафіксовано зміну температури.

Комплект постачання

• інфрачервона камера — тепловізор TI332 — 1 шт.;
• сумка для перенесення — 1 шт.;
• зарядний пристрій — 1 шт.;
• кабель USB — 1 шт.;
• інструкція з експлуатації — 1 шт.

Тепловізор TI332 для технічного контролю

TI332 поєднує інфрачервону матрицю 320×240, температурний діапазон від −20 до +350 °C, камеру видимого світла, кілька режимів відображення, вбудовану пам’ять і можливість передавання даних. Прилад дає змогу не лише виявляти температурні аномалії безконтактним способом, а й зберігати результати для подальшого аналізу.

Інфрачервоний тепловізор TI332 може використовуватися під час енергоаудиту, перевірки електрообладнання, пошуку локальних перегрівань, контролю систем опалення та вентиляції, діагностики механічних вузлів і виконання інших завдань, де необхідно швидко отримати наочну картину розподілу температури.
