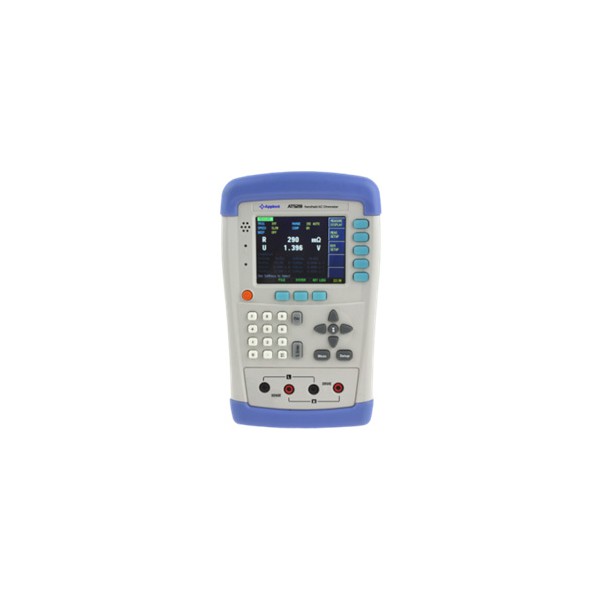

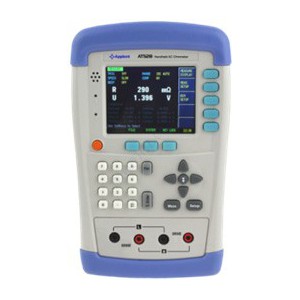

Тестер акумуляторних батарей AT-528

AT-528 — портативний тестер акумуляторних батарей для вимірювання внутрішнього опору та постійної напруги. Прилад дає змогу швидко оцінювати стан акумуляторів, порівнювати їхні параметри та виконувати сортування за результатами вимірювання. Діапазон вимірювання внутрішнього опору становить від 0,01 мОм до 2,2 кОм, а постійної напруги — до 50 В DC. AT-528 побудований на базі 32-розрядного ARM-мікропроцесора та може використовуватися як для одиничних перевірок, так і під час контролю акумуляторних батарей у виробничих і сервісних умовах.

Тестер одночасно вимірює внутрішній опір акумулятора змінним тестовим сигналом і напругу постійного струму. Такий підхід дозволяє отримати два важливі параметри батареї та використовувати їх для порівняння елементів, контролю стану й автоматичного сортування. Для опору заявлена похибка 0,5 % ±5 одиниць молодшого розряду, для напруги — також 0,5 % ±5 одиниць молодшого розряду.

AT-528 оснащений кольоровим TFT-дисплеєм діагоналлю 8,9 см, функцією автоматичного та ручного вибору діапазону, компаратором, звуковою сигналізацією, збереженням результатів і USB-інтерфейсом. Вбудований акумулятор забезпечує не менше 8 годин роботи, що дозволяє використовувати тестер без постійного підключення до мережевого адаптера.

Призначення тестера AT-528

Основне призначення AT-528 — швидка перевірка акумуляторних батарей за двома параметрами: внутрішнім опором і напругою холостого ходу. Вимірювання внутрішнього опору допомагає порівнювати акумулятори між собою та виявляти елементи, характеристики яких відрізняються від установлених критеріїв. Одночасний контроль напруги дозволяє отримати додаткову інформацію для сортування та оцінювання батарей.

Прилад може використовуватися під час обслуговування акумуляторів, перевірки окремих елементів і батарейних збірок, вхідного контролю, порівняння однотипних акумуляторів та перевірки продукції на виробничій лінії. Наявність автоматичного компаратора спрощує роботу в ситуаціях, коли необхідно швидко перевірити велику кількість батарей за однаковими критеріями.

AT-528 є вимірювальним тестером, а не навантажувальним пристроєм. Він визначає внутрішній опір за допомогою змінного тестового сигналу та вимірює постійну напругу акумулятора. Максимальний тестовий струм становить менше 15 мА, а напруга холостого ходу вимірювального сигналу — менше 30 мВ.

Вимірювання внутрішнього опору від 0,01 мОм до 2,2 кОм

AT-528 має широкий діапазон вимірювання внутрішнього опору — від 0,01 мОм до 2,2 кОм. Максимальна роздільна здатність для опору становить 0,01 мОм, а максимальне індицироване число — 3200. Прилад підтримує автоматичний вибір діапазону та ручне перемикання між шістьма діапазонами.

Для вимірювання опору використовується змінний тестовий сигнал із частотою 1 кГц. Такий метод дозволяє визначати внутрішній опір батареї без використання великого навантажувального струму. Значення внутрішнього опору можна застосовувати для порівняння однотипних акумуляторів і подальшого сортування за встановленими користувачем межами.

Похибка вимірювання опору становить 0,5 % ±5 одиниць молодшого розряду. Для отримання стабільних результатів важливе правильне підключення до контактів батареї. AT-528 використовує чотирипровідну схему підключення з окремими контактами для подавання тестового сигналу та вимірювання.

Чотирипровідне підключення за схемою Кельвіна

Для вимірювання малих значень внутрішнього опору AT-528 оснащений чотирма екранованими роз’ємами: два використовуються для тестового сигналу, ще два — для вимірювального входу. Також передбачено окремий екранований роз’єм заземлення.

У комплекті зазначений 4-контактний пружинний затискач Кельвіна ATL 501B. Чотирипровідне підключення особливо важливе при вимірюванні малих опорів, оскільки дозволяє зменшити вплив опору проводів і контактів на отриманий результат.

Перед вимірюванням для кожного діапазону передбачена функція компенсації короткого замикання. Вона використовується для коригування нульового значення вимірювального тракту та підготовки тестера до роботи.

Вимірювання напруги до 50 В DC

Крім внутрішнього опору, AT-528 вимірює постійну напругу акумуляторної батареї до 50 В DC. Максимальна роздільна здатність для напруги в характеристиках зазначена як 1 мВ, а максимальне індицироване число — 5000.

Похибка вимірювання напруги становить 0,5 % ±5 одиниць молодшого розряду. Контроль напруги виконується одночасно з перевіркою внутрішнього опору, що дозволяє використовувати обидва параметри під час оцінювання та сортування акумуляторів.

Для кожного конкретного типу батареї критерії допустимого внутрішнього опору та напруги повинні визначатися відповідно до вимог до акумулятора або технологічного процесу. Сам тестер вимірює параметри та порівнює їх із заданими користувачем межами, але не встановлює універсальний критерій стану для всіх типів акумуляторів.

Автоматичний компаратор і сортування батарей

Однією з важливих функцій AT-528 є вбудований компаратор. Він дозволяє виконувати окреме порівняння за напругою, окреме порівняння за внутрішнім опором або використовувати комбіноване порівняння двох параметрів.

За результатами перевірки тестер може відображати результат сортування GD/NG та використовувати звукову сигналізацію. Такий режим зручний при серійному контролі, коли оператору необхідно швидко визначати відповідність кожної батареї заданим межам без детального ручного аналізу показань після кожного вимірювання.

Функція автоматичного сортування дозволяє застосовувати AT-528 не тільки для сервісної діагностики, а й для перевірки акумуляторів на виробничій лінії. Порогові значення можна задавати відповідно до вимог конкретної задачі.

Швидкість вимірювання до 20 разів за секунду

AT-528 підтримує три швидкості вимірювання: 20, 10 або 3 вимірювання за секунду. Користувач може вибрати режим залежно від необхідної швидкості роботи та конкретного процесу перевірки.

Максимальна швидкість 20 вимірювань за секунду корисна при серійній перевірці батарей і автоматизованому сортуванні. Повільніші режими можуть використовуватися в ситуаціях, де висока частота оновлення результатів не потрібна.

Для представлення результатів доступні режими ABS, PER і SEQ. Це розширює можливості відображення та аналізу виміряних значень відповідно до обраного способу роботи.

Внутрішній, ручний і дистанційний запуск

AT-528 підтримує кілька способів запуску вимірювання: внутрішній, ручний і дистанційний. Наявність дистанційного режиму важлива при інтеграції тестера в автоматизовані робочі місця або системи контролю.

При ручному використанні оператор може виконувати вимірювання безпосередньо з панелі приладу. Для виробничих і автоматизованих задач доступне керування через інтерфейс і набір команд SCPI.

USB та дистанційне керування

AT-528 оснащений вбудованим Mini-USB, який працює як віртуальний послідовний порт. Інтерфейс можна використовувати для дистанційного керування приладом, реєстрації результатів та подальшого аналізу даних.

Також у характеристиках зазначені інтерфейс для зарядного пристрою та можливість підключення USB-пам’яті. Підтримка команд SCPI спрощує інтеграцію тестера в автоматизовані системи вимірювання та створення програмного керування.

Можливість передавання даних особливо корисна при контролі серій акумуляторів, коли результати потрібно не лише переглядати на екрані, а й зберігати для подальшої обробки, статистики або документування.

Збереження до 500 груп результатів

Тестер дозволяє зберігати до 500 груп виміряних даних за допомогою однієї кнопки. Це дає можливість накопичувати результати без необхідності одразу переносити кожне вимірювання на зовнішній пристрій.

Для польових, сервісних і виробничих перевірок така функція спрощує роботу з серіями батарей. Після завершення вимірювань дані можна використовувати для аналізу та порівняння результатів.

Кольоровий TFT-дисплей 8,9 см

AT-528 обладнаний кольоровим рідкокристалічним TFT-дисплеєм діагоналлю 8,9 см із відображенням 16 млн кольорів. На екрані відображаються результати вимірювання внутрішнього опору, напруги, режими роботи та результати сортування.

Розмір індикації можна регулювати в межах до п’яти розрядів. Також передбачено регулювання підсвічування, блокування клавіатури, утримання даних і вибір мови інтерфейсу між китайською та англійською.

Автономне живлення до 8 годин

AT-528 оснащений перезаряджуваною літієвою акумуляторною батареєю 8,4 В ємністю 2200 мА·год. Заявлений час автономної роботи становить не менше 8 годин. Це дозволяє використовувати тестер як портативний прилад без постійного підключення до мережі.

Максимальна тривалість одного безперервного циклу заряджання становить 300 хвилин. Для заряджання використовується адаптер ATL 909 із входом 100–240 В, 50/60 Гц, 0,35 А та виходом 9 В DC, 1 А.

У тестері також передбачена функція автоматичного вимкнення живлення, що допомагає уникати зайвого розряджання акумулятора при перервах у роботі.

Основні технічні характеристики AT-528

Функції для повсякденної роботи

Крім основних вимірювань, AT-528 оснащений блокуванням клавіатури, функцією утримання даних, регульованим підсвічуванням дисплея та автоматичним вимкненням живлення. Ці можливості спрощують використання тестера під час тривалих перевірок.

Підтримка команд SCPI та USB-інтерфейсу дозволяє використовувати AT-528 не тільки як автономний ручний тестер, але й як компонент автоматизованої вимірювальної системи. Це особливо актуально для виробництва, сортування та документування результатів контролю великої кількості батарей.

Комплектація AT-528

• тестер акумуляторних батарей AT-528;
• 4-контактний пружинний затискач Кельвіна ATL 501B;
• адаптер постійного струму ATL 909;
• портативна сумка ATL 202;
• літієва акумуляторна батарея ATL 804.

У вихідній таблиці також згадуються програма реєстрації даних ATS 528, 4-контактний випробувальний пробник ATL 506B та кабель Mini-USB ATL 105, однак ці позиції позначені як додаткове приладдя для моделі ATS 528L. Тому вони не включені до основної комплектації AT-528 у цьому описі.

Для яких задач підходить AT-528

Тестер AT-528 можна використовувати для порівняльної перевірки акумуляторів, сортування елементів за внутрішнім опором і напругою, контролю батарей у сервісному центрі, лабораторії або на виробничій лінії. Особливо корисним прилад є в задачах, де потрібно багаторазово перевіряти однотипні батареї за однаковими критеріями.

Компаратор із результатами GD/NG і звуковою сигналізацією дозволяє швидко визначати відповідність установленим межам. Швидкість до 20 вимірювань за секунду та дистанційний запуск спрощують інтеграцію AT-528 у процес серійного контролю.

Що врахувати при виборі тестера акумуляторів

Перед вибором AT-528 необхідно переконатися, що потрібні значення знаходяться в його робочому діапазоні. Для внутрішнього опору він становить 0,01 мОм–2,2 кОм, а для постійної напруги верхня межа — 50 В DC. Якщо акумулятор або батарейна збірка має напругу вище 50 В, ця модель не відповідає такому вимірювальному завданню.

Також варто враховувати метод вимірювання опору, максимальну роздільну здатність 0,01 мОм, похибку 0,5 % ±5 одиниць молодшого розряду та необхідність правильного чотирипровідного підключення. Для автоматизованого контролю важливими перевагами є компаратор, дистанційний запуск, USB та підтримка SCPI.

Тестер акумуляторних батарей AT-528 — коротко про головне

AT-528 — портативний тестер для вимірювання внутрішнього опору та постійної напруги акумуляторних батарей. Прилад вимірює опір у діапазоні 0,01 мОм–2,2 кОм і напругу до 50 В DC, підтримує швидкість 20, 10 або 3 вимірювання за секунду та має похибку 0,5 % ±5 одиниць молодшого розряду.

Модель оснащена автоматичним і ручним вибором діапазону, компаратором, сортуванням GD/NG, звуковою сигналізацією, кольоровим TFT-дисплеєм 8,9 см, Mini-USB, підтримкою SCPI та пам’яттю на 500 груп результатів. Вбудована літієва батарея 8,4 В 2200 мА·год забезпечує не менше 8 годин автономної роботи. Габарити тестера становлять 130,23 × 210,76 × 37,88 мм, маса — 650 г.
