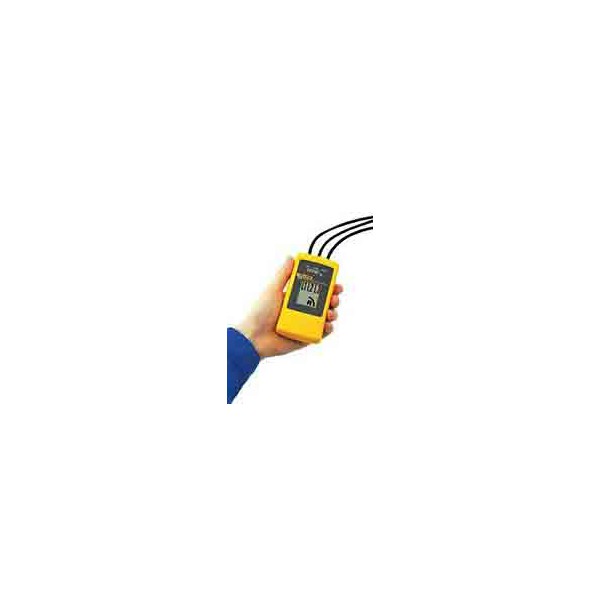

Індикатор чергування фаз Fluke 9040

Fluke 9040 — професійний індикатор чергування фаз, призначений для швидкої перевірки трифазних мереж і правильності підключення електрообладнання. Прилад застосовують у системах, де трифазне живлення використовується для електродвигунів, приводів та інших електричних систем. Він дає змогу визначити наявність трьох фаз і напрямок їх чергування, що допомагає контролювати правильність фазування перед підключенням або введенням обладнання в роботу.

Модель Fluke 9040 поєднує простий принцип роботи з наочною індикацією результату. Інформація про три фази та напрямок чергування відображається на рідкокристалічному дисплеї, тому користувач може швидко оцінити підключення без складних додаткових налаштувань. Такий формат перевірки зручний під час монтажних, пусконалагоджувальних і сервісних робіт у трифазних електричних системах.

Для чого потрібен тестер чергування фаз Fluke 9040

Правильна послідовність фаз має значення для підключення трифазних споживачів, зокрема електродвигунів і приводів. Fluke 9040 дозволяє оперативно визначити напрямок чергування фаз і перевірити підключення до того, як обладнання буде введене в експлуатацію. Прилад орієнтований на роботу там, де потрібна швидка та зрозуміла перевірка трифазного живлення в комерційних або промислових електроустановках.

Індикатор підключається до контрольованої трифазної мережі за допомогою тестових щупів. Після підключення прилад відображає інформацію про фази та напрямок їх чергування. Окреме джерело живлення не потрібне: Fluke 9040 отримує живлення безпосередньо від тестованого кола.

Робочий діапазон і LCD-індикація

Fluke 9040 працює в діапазоні напруги від 40 до 700 В і частот від 15 до 400 Гц. Такі параметри дозволяють використовувати індикатор у різних трифазних системах у межах заявлених характеристик. Час безперервної роботи приладу не обмежений, а живлення надходить від мережі або обладнання, що перевіряється, тому батареї чи акумулятори для роботи не потрібні.

Результат перевірки відображається на рідкокристалічному дисплеї. Прилад показує наявність трьох фаз і напрямок їх чергування, завдяки чому інформацію легко зчитувати без додаткових обчислень. Fluke 9040 є спеціалізованим тестером: його основне завдання — швидко надати інформацію про послідовність фаз у трифазній системі.

Підключення до трифазної мережі

У комплекті передбачені самоутримувальні тестові щупи та затискачі типу «крокодил». Комплектні щупи дають змогу виконувати підключення до контрольованих точок, у тому числі під час роботи з промисловими штепсельними роз’ємами. Це робить прилад зручним для практичних перевірок на об’єктах, де потрібно оперативно визначити чергування фаз.

Наявність комплектних аксесуарів дозволяє використовувати Fluke 9040 без необхідності окремо підбирати базові щупи для типових перевірок. При цьому під час підключення та вимірювання необхідно дотримуватися правил електробезпеки, допустимих категорій перенапруги та параметрів, зазначених для приладу.

Безпека та умови експлуатації

Fluke 9040 відповідає стандартам EN 61010 та EN 61557-7. Для приладу зазначені категорії перенапруги CAT III 600 В і CAT IV 300 В. Робочий температурний діапазон становить від 0 до +40 °C, а ступінь захисту корпусу — IP40. Ці характеристики потрібно враховувати під час вибору місця та умов проведення перевірки.

Габарити Fluke 9040 становлять 124 × 61 × 27 мм, маса — 200 г. Компактний корпус зручно переносити між об’єктами та використовувати разом з іншими вимірювальними інструментами. Живлення від тестованого кола спрощує підготовку до роботи, оскільки користувачеві не потрібно перевіряти заряд окремих елементів живлення.

Основні переваги Fluke 9040

• Перевірка трифазних мереж. Прилад призначений для визначення чергування фаз у системах живлення електродвигунів, приводів та іншого трифазного обладнання.
• Індикація трьох фаз. LCD-дисплей дозволяє наочно контролювати наявність фаз під час підключення.
• Визначення напрямку чергування. Fluke 9040 допомагає встановити послідовність фаз для перевірки правильності підключення.
• Діапазон напруги 40–700 В. Робочі характеристики підходять для широкого кола комерційних і промислових трифазних систем.
• Діапазон частоти 15–400 Гц. Тестер працює з електричними системами в межах заявленого частотного діапазону.
• Живлення від тестованого кола. Для роботи не потрібні окремі батареї або акумулятори.
• Компактний корпус. Розміри 124 × 61 × 27 мм і маса 200 г зручні для перенесення та використання на різних об’єктах.
• Комплектні аксесуари. Самоутримувальні щупи та затискачі типу «крокодил» призначені для підключення до контрольованих точок.

Технічні характеристики Fluke 9040

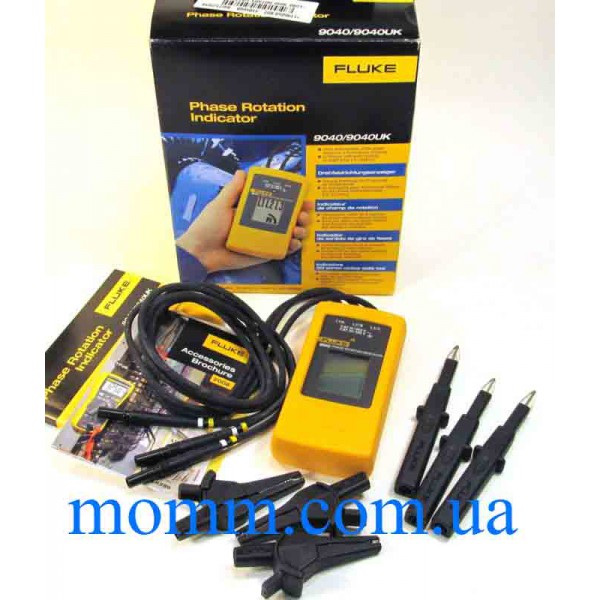

Комплектація Fluke 9040

• індикатор чергування фаз Fluke 9040 — 1 шт.;
• затискачі типу «крокодил» — 3 шт.;
• самоутримувальні тестові щупи — 3 шт.;
• інструкція з експлуатації — 1 шт.

Кому підійде індикатор чергування фаз

Fluke 9040 доцільно використовувати спеціалістам, які працюють із трифазними електричними мережами та обладнанням: під час монтажу, підключення, перевірки або технічного обслуговування електродвигунів, приводів і електричних систем. Прилад допомагає швидко отримати базову інформацію про наявність фаз і порядок їх чергування перед подальшими роботами.

Модель буде корисною в ситуаціях, коли потрібен окремий спеціалізований тестер для перевірки фазування. Просте підключення, чіткий LCD-дисплей, живлення від контрольованого кола та компактні розміри роблять Fluke 9040 зручним для регулярного використання в межах заявлених параметрів.

Fluke 9040 для контролю правильності фазування

Під час роботи з трифазним обладнанням важливо не лише переконатися в наявності живлення, а й перевірити послідовність фаз. Fluke 9040 створений саме для такого завдання. Він забезпечує швидке визначення напрямку чергування фаз і дозволяє контролювати правильність підключення перед експлуатацією трифазних споживачів.

Поєднання робочої напруги 40–700 В, частотного діапазону 15–400 Гц, LCD-індикації та відсутності потреби в окремому живленні робить Fluke 9040 спеціалізованим інструментом для перевірки трифазних мереж. Прилад постачається з тестовими щупами та затискачами, необхідними для виконання основних перевірок у межах його призначення.
