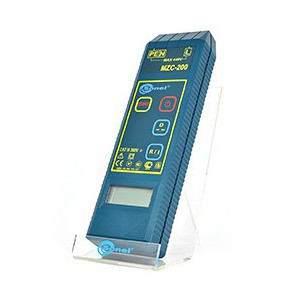

Тестер фаза-нуль MZC-200 для вимірювання петлі короткого замикання

MZC-200 (MCZ-200) Sonel — вимірювальний прилад для перевірки параметрів електричних мереж 220/230 В та 380/400 В. Тестер призначений насамперед для вимірювання активного опору кіл «фаза-нуль» і «фаза-фаза», а також автоматичного розрахунку очікуваного струму короткого замикання. Прилад може застосовуватися під час електровимірювальних робіт у розподільних мережах, на трансформаторних підстанціях, промислових підприємствах та інших об’єктах, де реактивною складовою повного опору петлі короткого замикання можна знехтувати.

Важливо: MZC-200 знятий з виробництва. Як аналоги для заміни на сторінці товару зазначені ІФН-200 та ІФН-300. Якщо потрібен саме MZC-200, перед замовленням необхідно уточнювати його фактичну наявність.

Призначення тестера MZC-200

Основне завдання MZC-200 — вимірювання активного опору петлі короткого замикання в мережах із номінальною фазною напругою 220 або 230 В та міжфазною напругою 380 або 400 В. За отриманим значенням опору прилад автоматично обчислює очікуваний струм короткого замикання для номінальної напруги мережі.

Тестер підтримує вимірювання кіл «фаза-нуль» і «фаза-фаза», контроль цілісності проводів, вимірювання опору заземлювальних пристроїв та діючого значення змінної напруги. Вимірювання можна виконувати без відключення джерела живлення та захисних пристроїв. Час проходження вимірювального струму становить 10 мс.

MZC-200 автоматично визначає фазну або міжфазну напругу та використовує відповідне значення під час розрахунку очікуваного струму короткого замикання. Також передбачений автоматичний вибір діапазону, що спрощує роботу під час перевірки електричних кіл із різними значеннями опору.

Основні функції MZC-200

• вимірювання активного опору кіл «фаза-фаза» та «фаза-нуль»;
• автоматичний розрахунок очікуваного струму короткого замикання для номінальної напруги мережі;
• контроль цілісності проводів;
• вимірювання опору заземлювальних пристроїв;
• вимірювання діючого значення змінної напруги;
• врахування фактичної довжини вимірювальних проводів під час розрахунку активного опору петлі короткого замикання;
• автоматичний вибір діапазону вимірювання;
• проведення вимірювань без відключення джерела живлення та захисту;
• час проходження вимірювального струму — 10 мс;
• автоматичний вибір фазної або міжфазної напруги при розрахунку струму короткого замикання;
• автоматичне вимкнення приладу після 120 секунд простою;
• збереження результату останнього вимірювання.

Вимірювання напруги змінного струму

MZC-200 вимірює змінну напругу в діапазоні від 0 до 440 В. Роздільна здатність становить 1 В. Основна похибка вимірювання напруги — ±(2 % виміряного значення + 2 одиниці молодшого розряду).

Вхідний опір вольтметра становить понад 200 кОм. Робочий частотний діапазон при вимірюванні напруги — 45…65 Гц. Ці характеристики відповідають застосуванню тестера у стандартних мережах із номінальною частотою 50 або 60 Гц.

Вимірювання опору петлі короткого замикання

Одна з головних функцій MZC-200 — вимірювання активного опору петлі короткого замикання Rs. Діапазон вимірювання залежить від довжини підключеного вимірювального проводу. Прилад дозволяє встановити фактичну довжину проводу, щоб врахувати його власний опір під час визначення параметрів петлі.

Для напруги 196…440 В і фазного кута досліджуваного кола 0…18° заявлені такі діапазони вимірювання відповідно до IEC 61557:

Таким чином, нижня межа вимірювання змінюється залежно від довжини вимірювального кабелю. Це важливо враховувати при підготовці до вимірювань і виборі комплекту проводів для конкретної задачі.

Діапазони відображення опору

Найкраща роздільна здатність 0,01 Ом доступна в діапазоні до 9,99 Ом. При збільшенні вимірюваного опору роздільна здатність змінюється до 0,1 Ом, а в діапазоні 100…200 Ом — до 1 Ом.

Розрахунок очікуваного струму короткого замикання

За виміряним значенням Rs тестер автоматично розраховує очікуваний струм короткого замикання Ik для номінальної напруги мережі. Прилад самостійно враховує, чи виконується вимірювання у фазному колі 220 В або міжфазному колі 380 В.

Відображення струму короткого замикання

Похибка розрахованого струму короткого замикання визначається виходячи з основної похибки вимірювання опору петлі. Прилад відображає розрахунковий струм у широкому діапазоні — від одиниць ампер до десятків кілоампер.

Контроль цілісності проводів

MZC-200 має функцію контролю цілісності проводів. Поріг спрацьовування блокування вимірювань становить 3 кОм, а основна похибка визначення порогу — ±10 %. Така функція дозволяє перевірити електричну цілісність кола перед виконанням основного вимірювання.

Робота в мережах 220/230 В і 380/400 В

Номінальна фазна напруга вимірюваного кола для MZC-200 становить 220 або 230 В, міжфазна — 380 або 400 В. Вимірювання петлі короткого замикання можливе при фактичній напрузі від 180 до 440 В.

Номінальна частота мережі може становити 50 або 60 Гц. Робочий діапазон частоти — 45…65 Гц. Завдяки цьому прилад розрахований на застосування у стандартних низьковольтних електричних мережах із зазначеними параметрами.

Вимірювання без відключення живлення

MZC-200 дозволяє проводити вимірювання без відключення джерела живлення та захисних пристроїв. Це важлива особливість при перевірці петлі короткого замикання, оскільки параметри визначаються безпосередньо в робочій електричній мережі.

Тривалість проходження вимірювального струму становить 10 мс. Прилад автоматично вибирає необхідний діапазон і використовує виміряне значення для подальшого розрахунку очікуваного струму короткого замикання.

Живлення від батареї 9 В

Тестер живиться від одного елемента 9 В типорозміру 6F22 «Крона». Згідно з характеристиками, одного лужного елемента живлення достатньо приблизно для 2000 вимірювань при інтенсивності чотири вимірювання за хвилину.

Для економії заряду передбачене автоматичне вимкнення. Якщо тестер не використовується протягом 120 секунд, живлення автоматично відключається. Це особливо зручно під час виїзних електровимірювальних робіт.

Дисплей і збереження результату

MZC-200 оснащений рідкокристалічним дисплеєм із трьома цифрами висотою 14 мм. Після виконання вимірювання прилад запам’ятовує останній результат, що дозволяє переглянути його після завершення операції.

Автоматичний вибір діапазону зменшує кількість ручних налаштувань і спрощує роботу з приладом у польових умовах.

Безпека та захист корпусу

MZC-200 має подвійну ізоляцію відповідно до PN-EN 61010-1 та IEC 61557. Категорія безпеки — III 300 В згідно з PN-EN 61010-1. Ступінь захисту корпусу відповідно до PN-EN 60529 — IP40.

Температура зберігання приладу становить від -20 до +60 °C. Під час експлуатації необхідно дотримуватися вимог безпеки для електровимірювальних робіт і використовувати справні вимірювальні проводи та аксесуари.

Основні технічні характеристики MZC-200

• Тип: тестер петлі «фаза-нуль» / «фаза-фаза».
• Модель: MZC-200 (MCZ-200) Sonel.
• Фазна номінальна напруга: 220/230 В.
• Міжфазна номінальна напруга: 380/400 В.
• Діапазон вимірювання змінної напруги: 0…440 В.
• Діапазон напруги для вимірювання петлі: 180…440 В.
• Частота мережі: 50/60 Гц, робочий діапазон 45…65 Гц.
• Діапазон відображення опору: 0…200 Ом.
• Максимальний діапазон відображення розрахункового струму КЗ: до 40 кА.
• Час проходження вимірювального струму: 10 мс.
• Поріг контролю цілісності: 3 кОм.
• Вхідний опір вольтметра: понад 200 кОм.
• Категорія безпеки: CAT III 300 В.
• Ступінь захисту: IP40.
• Живлення: батарея 9 В, 6F22.
• Автоматичне вимкнення: через 120 с.
• Температура зберігання: -20…+60 °C.

Стандартна комплектація MZC-200

• лужний елемент живлення SONEL 6LR61 9 В — 1 шт.;
• вимірювальний провід 1,2 м із гострим зондом, чорний;
• вимірювальний провід 1,2 м із гострим зондом, жовтий;
• ізольований затискач «крокодил», жовтий;
• футляр із ременем.

Де може застосовуватися MZC-200

MZC-200 може застосовуватися електротехнічними спеціалістами під час перевірки розподільних мереж, електроустановок підприємств, трансформаторних підстанцій та інших об’єктів із мережами 220/230 і 380/400 В. Прилад орієнтований на випадки, коли реактивною складовою повного опору петлі короткого замикання можна знехтувати.

Можливість вимірювати опір петлі та одразу отримувати розрахункове значення струму короткого замикання спрощує перевірку електричної мережі. Додаткові функції вимірювання напруги, контролю цілісності та роботи із заземлювальними пристроями розширюють сферу використання тестера.

Що врахувати при виборі MZC-200

Перед вибором необхідно переконатися, що характеристики мережі відповідають робочим параметрам тестера. Прилад розрахований на фазну напругу 220/230 В та міжфазну 380/400 В, а вимірювання петлі виконується при напрузі 180…440 В і частоті 45…65 Гц.

Діапазон вимірювання опору залежить від довжини вимірювального проводу. Зі стандартним кабелем 1,2 м він становить 0,24…200 Ом. При використанні довших проводів нижня межа збільшується, що необхідно враховувати при виборі оснащення.

Також слід пам’ятати, що MZC-200 знятий із виробництва. Якщо потрібне обладнання для нового комплекту електровимірювальних приладів, варто порівняти його характеристики з доступними аналогами ІФН-200 та ІФН-300.

Тестер фаза-нуль MZC-200 — головне

MZC-200 Sonel — тестер для вимірювання активного опору петлі «фаза-нуль» і «фаза-фаза» в електричних мережах 220/230 та 380/400 В. Прилад вимірює змінну напругу до 440 В, автоматично розраховує очікуваний струм короткого замикання, підтримує контроль цілісності проводів і враховує довжину вимірювальних кабелів.

Діапазон відображення опору становить до 200 Ом, розрахунковий струм короткого замикання відображається до 40 кА. MZC-200 має автоматичний вибір діапазону, живиться від батареї 9 В, автоматично вимикається через 120 секунд простою та запам’ятовує результат останнього вимірювання. Модель знята з виробництва; як аналоги зазначені ІФН-200 та ІФН-300.
