Тестер кола фаза-нуль ЕР-180М

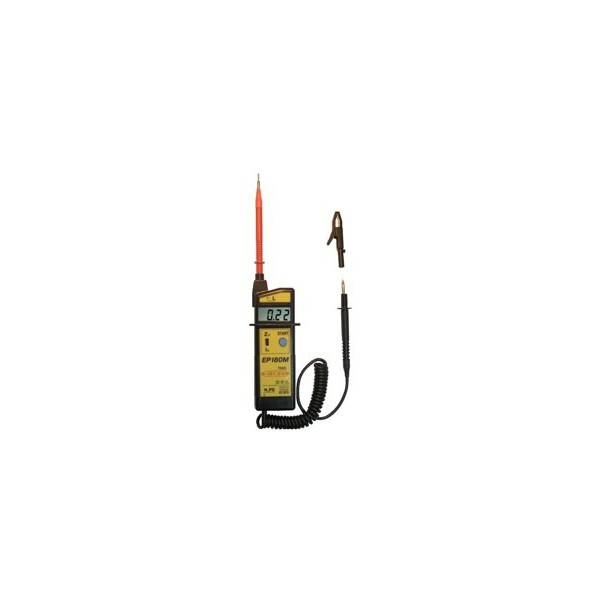

ЕР-180М — компактний вимірювальний прилад для перевірки параметрів електричного кола «фаза-нуль». Модель призначена для вимірювання опору петлі фаза-нуль, контролю напруги між фазою та нулем, а також визначення струму короткого замикання. Прилад працює безпосередньо від мережі, у якій виконується вимірювання, тому окреме джерело живлення для роботи не потрібне.

Тестер дає змогу вимірювати опір петлі в діапазоні від 0,01 до 20,0 Ом із роздільною здатністю 0,01 Ом. Діапазон вимірювання напруги фаза-нуль становить 180–250 В, а струм короткого замикання визначається в межах 10–1999 А. Точність розрахунку струму короткого замикання залежить від точності вимірювання опору, що прямо зазначено в характеристиках приладу.

Призначення приладу ЕР-180М

Основне завдання ЕР-180М — вимірювання параметрів петлі «фаза-нуль». Такий формат вимірювання поєднує контроль опору кола та напруги в мережі з подальшим визначенням струму короткого замикання. Завдяки цьому оператор отримує одразу кілька важливих електричних параметрів за допомогою одного компактного приладу.

Модель орієнтована на практичне застосування там, де потрібно виконати вимірювання без складного налаштування обладнання. Конструкція ЕР-180М передбачає мінімальну кількість органів керування, а виробником не передбачено необхідності виконувати будь-які калібрування чи регулювання перед роботою. Це спрощує підготовку тестера до вимірювань і робить алгоритм користування зрозумілим.

Вимірювання опору петлі фаза-нуль

ЕР-180М вимірює опір петлі фаза-нуль у діапазоні від 0,01 до 20,0 Ом. Для нижньої частини діапазону 0,01–1 Ом заявлена точність ±(6%Rx + 6 ЕМР), а для діапазону 1–20,0 Ом — ±(4%Rx + 4 ЕМР). Роздільна здатність під час вимірювання опору становить 0,01 Ом, тобто 10 мОм.

Діапазон вимірювання дає змогу отримувати числове значення опору петлі без використання додаткових вимірювальних блоків. Результат вимірювання опору також використовується для визначення струму короткого замикання, тому цей параметр є одним із ключових у роботі ЕР-180М.

Контроль напруги та визначення струму короткого замикання

Крім опору петлі, тестер вимірює змінну напругу фаза-нуль у межах від 180 до 250 В. Заявлена точність вимірювання напруги становить ±(2%Ux + 2 ЕМР). Наявність цієї функції дає змогу під час роботи з одним приладом контролювати напругу мережі без переходу до окремого вимірювача.

Струм короткого замикання визначається в діапазоні 10–1999 А. У характеристиках зазначено, що точність цього параметра визначається точністю вимірювання опору. Таким чином, ЕР-180М не лише відображає виміряний опір петлі, а й використовує отримані дані для розрахунку струму короткого замикання.

Особливості конструкції та роботи

Однією з практичних особливостей ЕР-180М є живлення безпосередньо від вимірюваної мережі. Це означає, що прилад не потребує окремого автономного джерела живлення для виконання зазначених вимірювань. Такий принцип живлення добре поєднується з компактними розмірами та невеликою масою тестера.

Для підключення використовується знімний затискач типу «крокодил» із подвійною ізоляцією. Знімна конструкція затискача дає змогу використовувати передбачену виробником конфігурацію приладу залежно від способу підключення. У характеристиках також окремо зазначена можливість виконання вимірювань одним оператором.

Керування тестером спрощене завдяки мінімальній кількості органів управління. В описі виробу також підкреслено відсутність будь-яких калібрувань і регулювань. Тому ЕР-180М можна розглядати як спеціалізований вимірювач із чітко визначеним набором функцій: вимірювання опору петлі фаза-нуль, напруги та визначення струму короткого замикання.

Компактні розміри ЕР-180М

Прилад має невеликі габарити та масу не більше 0,25 кг. Розміри ЕР-180М зі знятим щупом становлять 45 × 80 × 200 мм, а зі встановленим щупом — 45 × 80 × 340 мм. Компактний формат корпусу спрощує перенесення приладу разом з іншим вимірювальним обладнанням і не потребує значного місця для зберігання.

Технічні характеристики ЕР-180М

Ключові особливості тестера ЕР-180М

• живлення від вимірюваної мережі;
• мінімальна кількість органів керування;
• знімний затискач типу «крокодил» із подвійною ізоляцією;
• відсутність необхідності в калібруваннях і регулюваннях;
• можливість виконання вимірювань одним оператором;
• невеликі габарити та маса.

Практичний формат вимірювань

ЕР-180М поєднує в одному корпусі функції, безпосередньо пов’язані з контролем кола фаза-нуль. Оператор може визначити опір петлі, перевірити напругу та отримати значення струму короткого замикання. При цьому робота приладу не потребує окремого джерела живлення, оскільки живлення надходить від мережі, параметри якої вимірюються.

Важливою особливістю є роздільна здатність 0,01 Ом під час вимірювання опору. У поєднанні з діапазоном 0,01–20,0 Ом це дає змогу працювати з параметрами, для яких розрахований ЕР-180М. Для напруги встановлений діапазон 180–250 В, а для струму короткого замикання — 10–1999 А.

Відсутність необхідності у додаткових калібруваннях і регулюваннях спрощує підготовку до роботи. Користувач працює з основними функціями спеціалізованого тестера без складної системи меню та великої кількості елементів керування. У поєднанні з можливістю виконання вимірювань одним оператором це робить ЕР-180М практичним інструментом для виконання передбачених виробником вимірювань.

Робочі умови та параметри корпусу

ЕР-180М розрахований на роботу за температури від -10 до +40 °C. Цю характеристику слід враховувати під час використання приладу, оскільки заявлені параметри наведені для передбачених умов експлуатації.

Габарити корпусу залежать від встановлення щупа. Без щупа розміри становлять 45 × 80 × 200 мм, зі встановленим щупом загальна довжина збільшується до 340 мм при незмінних ширині та висоті 45 × 80 мм. Маса приладу не перевищує 0,25 кг.

ЕР-180М для вимірювання петлі фаза-нуль

Якщо потрібен прилад, основне призначення якого — вимірювання опору петлі фаза-нуль із одночасним контролем напруги та визначенням струму короткого замикання, ЕР-180М поєднує ці функції в одному корпусі. Діапазон вимірювання опору становить 0,01–20,0 Ом, напруги — 180–250 В, а струму короткого замикання — 10–1999 А.

При виборі тестера варто враховувати його робочі межі, точність, температурний діапазон від -10 до +40 °C та особливості підключення. ЕР-180М живиться від вимірюваної мережі та оснащений знімним затискачем типу «крокодил» із подвійною ізоляцією. Компактні розміри, маса до 0,25 кг і можливість проведення вимірювань одним оператором доповнюють функціональні можливості цього спеціалізованого тестера кола фаза-нуль.
