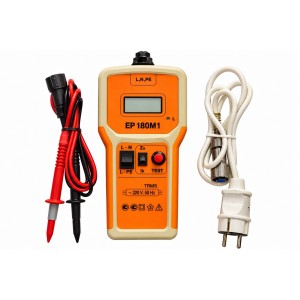

Вимірювач кола «фаза-нуль» ЕР-180-М1

ЕР-180-М1 — електровимірювальний прилад, призначений для вимірювання опору кола «фаза-нуль» в електричних мережах із номінальною напругою 220 В. Прилад дає змогу виконувати вимірювання в двопровідній системі між фазним і нульовим робочим провідниками L–N, а також у трипровідній системі між фазним і захисним провідниками L–PE.

Вимірювач ЕР180М1 розрахований на роботу з електричними мережами, у яких необхідно контролювати параметри кола «фаза-нуль». Прилад вимірює напругу змінного струму, повний опір кола Zs та визначає струм короткого замикання Iк. Таке поєднання функцій дозволяє отримувати основні параметри контрольованої електричної мережі за допомогою одного компактного вимірювального пристрою.

Окремою особливістю ЕР-180-М1 є можливість роботи з триполюсними розетками. До комплекту входить відповідний вимірювальний провід із вилкою для євророзетки, що спрощує підключення приладу під час перевірки електричних кіл. Також передбачений вимірювальний шнур і затискач типу «крокодил».

Модель ЕР-180-М1 знята з виробництва. Її аналог — ЕР-180М.

Призначення вимірювача ЕР-180-М1

Основне призначення приладу — вимірювання параметрів електричного кола «фаза-нуль» у мережах із номінальною напругою 220 В. За допомогою ЕР180М1 можна контролювати повний опір електричного кола та визначати розрахункове значення струму короткого замикання.

Вимірювання може виконуватися між фазним і нульовим робочим провідниками, тобто в колі L–N. Для трипровідних систем передбачена можливість роботи між фазним та захисним провідниками — L–PE. Завдяки цьому прилад можна застосовувати при роботі як із двопровідними електричними колами, так і з триполюсними розетками.

ЕР-180-М1 одночасно забезпечує контроль кількох електричних параметрів. Діапазон вимірювання напруги змінного струму становить від 180 до 250 В. Опір кола Zs вимірюється в діапазоні від 0,1 до 20,0 Ом. Також прилад визначає струм короткого замикання Iк.

Вимірювання опору кола «фаза-нуль»

Одним із головних параметрів ЕР180М1 є вимірювання повного опору кола Zs. Робочий діапазон становить від 0,1 до 20,0 Ом. Для вимірювання опору вказана точність 4%, а роздільна здатність — 10 мОм.

Контроль опору кола «фаза-нуль» є основною функцією цієї моделі, тому ЕР-180-М1 належить до спеціалізованих тестерів електричних кіл. Прилад не є звичайним універсальним мультиметром: його конструкція та комплект підключення орієнтовані саме на перевірку параметрів кола між фазним, нульовим робочим і захисним провідниками.

Під час роботи з двопровідною системою вимірювання виконується між L та N. Для мереж із захисним провідником передбачена можливість вимірювання між L та PE. Такий спосіб підключення дає змогу використовувати один прилад для двох зазначених у технічній документації варіантів електричного кола.

Вимірювання напруги та струму короткого замикання

Крім опору кола, ЕР-180-М1 вимірює напругу змінного струму U. Діапазон вимірювання становить 180–250 В, точність — 2%, роздільна здатність — 1 В. Цей діапазон відповідає призначенню приладу для роботи в електромережах із номінальною напругою 220 В.

Ще одним параметром є струм короткого замикання Iк. Для ЕР180М1 діапазон визначення струму короткого замикання становить 10–1999 А, а роздільна здатність — 1 А. Таким чином, при одному підключенні користувач отримує дані про напругу мережі, повний опір контрольованого кола та значення струму короткого замикання.

Робота з двопровідними та трипровідними колами

Конструкція ЕР-180-М1 передбачає два основні варіанти вимірювання. Перший — контроль параметрів між фазним і нульовим робочим провідниками L–N. Цей варіант використовується для двопровідної системи.

Другий варіант — вимірювання між фазним і нульовим захисним провідниками L–PE. Для такого підключення прилад може використовуватися під час роботи з триполюсними розетками.

У комплекті передбачений спеціальний вимірювальний провід для триполюсної розетки. На його кінці встановлена вилка, розрахована на підключення до євророзетки. Завдяки цьому немає необхідності окремо формувати таке підключення з декількох вимірювальних проводів.

Основні технічні характеристики ЕР180М1

• Номінальна напруга мережі: 220 В.
• Напруга змінного струму U: 180–250 В.
• Точність вимірювання напруги: 2%.
• Роздільна здатність за напругою: 1 В.
• Опір кола Zs: 0,1–20,0 Ом.
• Точність вимірювання опору: 4%.
• Роздільна здатність при вимірюванні опору: 10 мОм.
• Струм короткого замикання Iк: 10–1999 А.
• Роздільна здатність за струмом короткого замикання: 1 А.
• Тип контрольованого кола: L–N та L–PE.
• Габаритні розміри: 22,5 × 10,5 × 4,5 см.
• Маса: 300 г.
• Строк служби: не менше 10 років.

Компактний корпус і підключення

Габарити вимірювача ЕР-180-М1 становлять 22,5 × 10,5 × 4,5 см, а маса — 300 г. Такі розміри дозволяють переносити прилад разом із вимірювальними проводами та необхідними аксесуарами в комплектному кейсі.

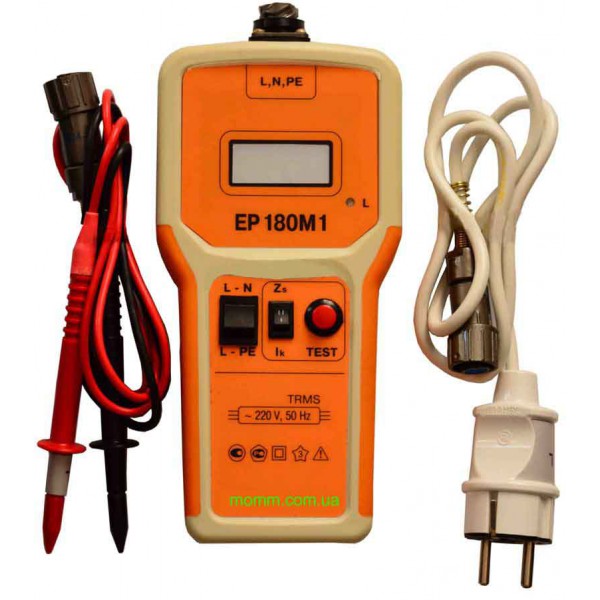

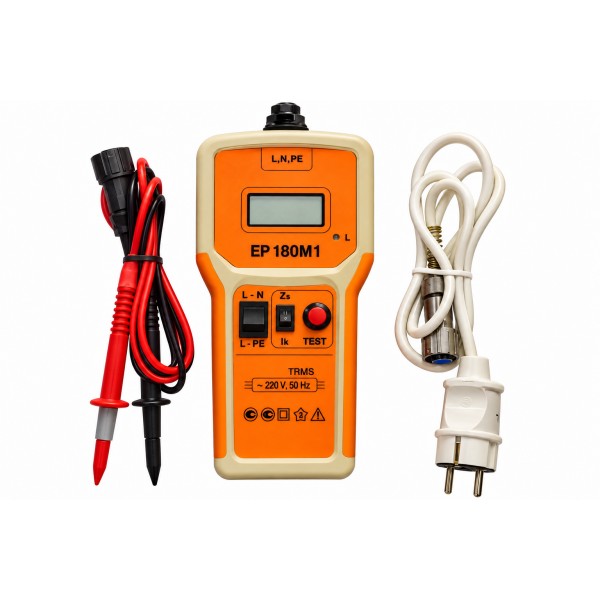

Для підключення передбачено декілька елементів із комплекту постачання. Залежно від типу контрольованого електричного кола можна використовувати з'єднувальний вимірювальний шнур, вимірювальний провід для триполюсної розетки та затискач «крокодил».

Комплектний кейс призначений для зберігання та перенесення приладу разом із його приладдям. Це дозволяє тримати ЕР180М1, проводи та документацію в одному комплекті.

Комплект постачання ЕР-180-М1

До стандартного комплекту входять:

• електровимірювальний прилад ЕР180М1 — 1 шт.;
• паспорт — 1 шт.;
• з'єднувальний вимірювальний шнур — 1 шт.;
• вимірювальний провід для триполюсної розетки — 1 шт.;
• затискач типу «крокодил» — 1 шт.;
• кейс для перенесення — 1 шт.

Наявність декількох типів вимірювальних підключень у комплекті відповідає призначенню ЕР-180-М1 для роботи з колами L–N і L–PE. Паспорт містить документацію на прилад, а кейс використовується для його транспортування та зберігання.

ЕР180М1 для перевірки триполюсних розеток

Одним із передбачених виробником варіантів застосування ЕР180М1 є перевірка триполюсних розеток. Для цього в комплекті є вимірювальний провід із відповідною вилкою. Підключення дозволяє виконувати вимірювання параметрів кола між фазним і захисним провідниками L–PE.

Наявність готового проводу для розетки робить схему підключення зрозумілою та відповідає спеціалізації приладу. Для інших передбачених вимірювань використовується з'єднувальний вимірювальний шнур та затискач типу «крокодил».

Стандарти та виконання приладу

Для ЕР-180-М1 у технічній інформації зазначена відповідність вимогам ДСТУ IEC 61557-3 та ГОСТ 22261. Кліматичне виконання — УХЛ4.2 за ГОСТ 15150.

Заявлений строк служби приладу становить не менше 10 років. Цей параметр стосується строку служби моделі та не є гарантійним строком.

Що вимірює ЕР-180-М1

Функціональність моделі зосереджена на трьох основних параметрах електричного кола. Прилад вимірює змінну напругу U в межах 180–250 В, визначає повний опір кола Zs у межах 0,1–20,0 Ом і розраховує струм короткого замикання Iк.

Таким чином, вимірювач фаза-нуль ЕР-180-М1 є спеціалізованим електровимірювальним пристроєм для мереж із номінальною напругою 220 В. Він підтримує роботу з колами L–N і L–PE, комплектується необхідними вимірювальними проводами та кейсом для перенесення.

ЕР-180-М1 та його аналог

Виробництво моделі ЕР-180-М1 припинено. Як аналог для цієї моделі зазначений ЕР-180М. Тому при виборі нового приладу для вимірювання параметрів кола «фаза-нуль» доцільно враховувати актуальність конкретної модифікації та її технічні характеристики.

ЕР180М1 залишається спеціалізованим вимірювачем для контролю кола «фаза-нуль», напруги мережі та струму короткого замикання. Основними характеристиками моделі є діапазон опору 0,1–20,0 Ом, робота з напругою 180–250 В, підтримка підключень L–N і L–PE, компактні габарити та комплект вимірювального приладдя.
