Вимірювач параметрів петлі «фаза-нуль» Sonel MZC-20E

Sonel MZC-20E — компактний професійний вимірювач параметрів петлі короткого замикання, призначений для перевірки електричних мереж низької напруги та оцінювання ефективності захисту від ураження електричним струмом. Прилад дає змогу вимірювати імпеданс петлі «фаза-нуль» і «фаза-фаза», розраховувати очікуваний струм короткого замикання, а також контролювати змінну напругу в мережі. Завдяки невеликим габаритам MZC-20E зручний для монтажників, фахівців електролабораторій, сервісних служб і персоналу, який виконує перевірку та обслуговування електроустановок.

Модель працює в мережах із номінальними напругами 220/380 В, 230/400 В і 240/415 В. Робочий діапазон напруги становить 180–440 В, а частоти — 45–65 Гц. Вимірювання імпедансу петлі короткого замикання виконується двопровідним методом із роздільною здатністю від 0,01 Ом. Прилад автоматично розрізняє фазну та міжфазну напругу, що спрощує роботу під час перевірки однофазних і трифазних електромереж.

Основні можливості Sonel MZC-20E

• вимірювання імпедансу петлі короткого замикання Z_S у діапазоні відповідно до EN 61557 від 0,24 до 200 Ом;

• роздільна здатність вимірювання імпедансу від 0,01 Ом;

• розрахунок очікуваного струму короткого замикання I_K на основі виміряного значення Z_S та номінальної напруги мережі;

• діапазон індикації струму короткого замикання від 1,15 А до 40 кА з роздільною здатністю від 0,01 А;

• вимірювання змінної напруги в діапазоні 0–440 В;

• визначення активної R_S та реактивної X_S складових імпедансу петлі;

• можливість виконання вимірювань за переставлених місцями провідників L і N;

• підтримка вимірювальних проводів довжиною 1,2 м, 5 м і більше;

• автоматичне розпізнавання фазної та міжфазної напруги.

Вимірювання петлі короткого замикання

Ключове призначення Sonel MZC-20E — вимірювання імпедансу петлі короткого замикання. Цей параметр використовується під час перевірки електроустановок для визначення умов автоматичного відключення живлення у разі пошкодження. Прилад виконує стандартне двопровідне вимірювання з максимальним вимірювальним струмом до 26,7 А. Діапазон показів Z_S становить 0,00–200 Ом, а діапазон вимірювання відповідно до EN 61557 — від 0,24 до 200 Ом.

Після вимірювання імпедансу MZC-20E розраховує очікуваний струм короткого замикання. Це дозволяє отримати не лише значення параметрів петлі, а й додаткову інформацію для оцінювання роботи захисних апаратів. Результат струму короткого замикання відображається в широкому діапазоні — від 1,15 А до 40 кА. Похибка цього розрахунку визначається похибкою вимірювання імпедансу петлі.

Робота в електричних мережах 220/380, 230/400 і 240/415 В

Вимірювач MZC-20E розрахований на роботу в поширених низьковольтних мережах із номінальними напругами 220/380 В, 230/400 В та 240/415 В. Загальний робочий діапазон напруги становить 180–440 В. Під час підключення прилад автоматично визначає, чи виконується вимірювання між фазою та нейтраллю або між двома фазами. Така функція зменшує кількість ручних операцій під час перевірки різних ділянок електроустановки.

Робочий діапазон частоти мережі — 45–65 Гц. Окремо MZC-20E може використовуватися для вимірювання змінної напруги в межах 0–440 В із роздільною здатністю 1 В. Це дає можливість контролювати рівень напруги за допомогою того самого вимірювального приладу.

Технічні характеристики MZC-20E

Захищений корпус IP67 і категорія CAT III 300 В

Корпус Sonel MZC-20E має ступінь захисту IP67, що передбачає високий рівень захисту від проникнення пилу та води. Це важлива характеристика для переносного вимірювального обладнання, яке використовується на різних об’єктах, у щитових, виробничих приміщеннях і під час виїзних робіт. Прилад відповідає категорії вимірювання CAT III 300 В згідно з EN 61010 та має подвійну ізоляцію.

MZC-20E працює за температури від -10 до +50 °C та відносної вологості 20–80%. Температура зберігання допускається в межах від -20 до +70 °C. Прилад відповідає вимогам IEC 61557, а також вимогам електромагнітної сумісності за EN 61326-1 і EN 61326-2-2.

Компактний формат для електролабораторій і сервісних служб

Розміри MZC-20E становлять 220 × 98 × 58 мм, а маса разом із джерелами живлення — 509 г. Компактний формат зручний для регулярних виїзних вимірювань і роботи безпосередньо біля електричних щитів. Живлення здійснюється від чотирьох лужних елементів LR6 1,5 В або від чотирьох акумуляторів NiMH формату AA.

Виробник передбачає застосування Sonel MZC-20E для вимірювань на об’єктах, захищених автоматичними вимикачами номіналом до 63 А, де струми короткого замикання сягають 1 кА. До типових сфер застосування належать одно- та багатоквартирні житлові будинки, офісні приміщення, невеликі виробничі об’єкти та інші споруди з низьковольтними електроустановками. Прилад також призначений для використання службами технічного обслуговування.

Стандартні аксесуари виробника

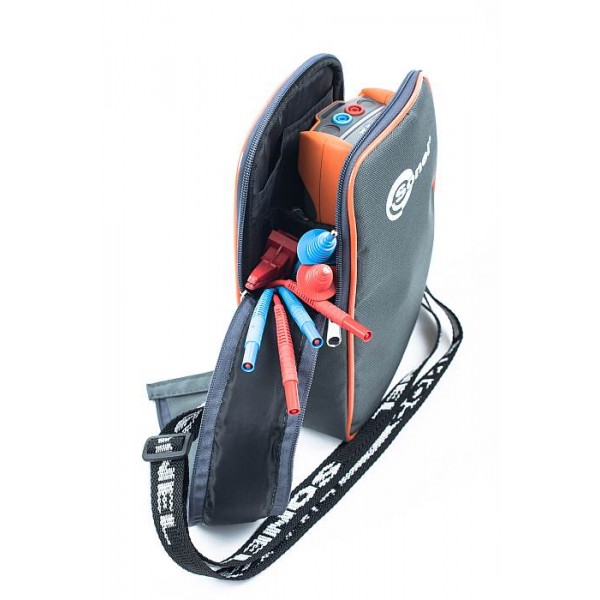

До стандартного набору аксесуарів, зазначеного виробником для MZC-20E, належать червоний і синій вимірювальні проводи довжиною 1,2 м з банановими штекерами, червоний і синій вимірювальні щупи з гніздами типу «банан», червоний затискач типу «крокодил» 1 кВ 20 А, ремені для перенесення, ремінь із гаком для підвішування, чохол M13, чотири елементи живлення LR6 1,5 В і заводський сертифікат калібрування.

Як додаткові аксесуари для приладу передбачені вимірювальні проводи довжиною 5, 10 і 20 м, жовтий вимірювальний щуп, складаний щуп довжиною 2 м, адаптери для трифазних та промислових розеток на 16, 32 і 63 А, а також сертифікат калібрування з акредитацією. Завдяки цьому конфігурацію вимірювального комплекту можна добирати відповідно до типу електроустановок, з якими працює фахівець.

Кому підійде вимірювач фаза-нуль Sonel MZC-20E

Sonel MZC-20E орієнтований на електромонтажників, фахівців електролабораторій і працівників сервісних служб, яким необхідно вимірювати параметри петлі короткого замикання в низьковольтних електричних мережах. Прилад поєднує вимірювання Z_S, автоматичний розрахунок I_K, контроль напруги, а також визначення активної R_S і реактивної X_S складових імпедансу.

Вимірювач петлі «фаза-нуль» Sonel MZC-20E працює в мережах до 440 В, вимірює імпеданс петлі в діапазоні до 200 Ом, автоматично розпізнає фазну та міжфазну напругу й має захищений корпус IP67. Категорія вимірювання CAT III 300 В, компактні розміри та живлення від стандартних елементів AA роблять модель практичним інструментом для професійного контролю параметрів низьковольтних електроустановок.
