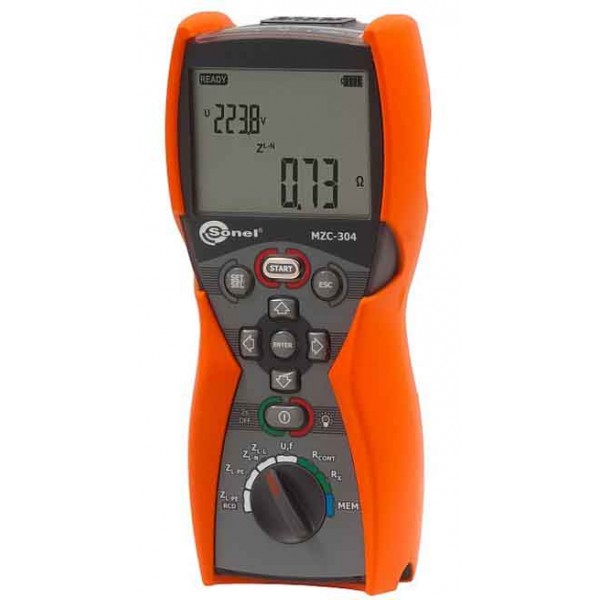

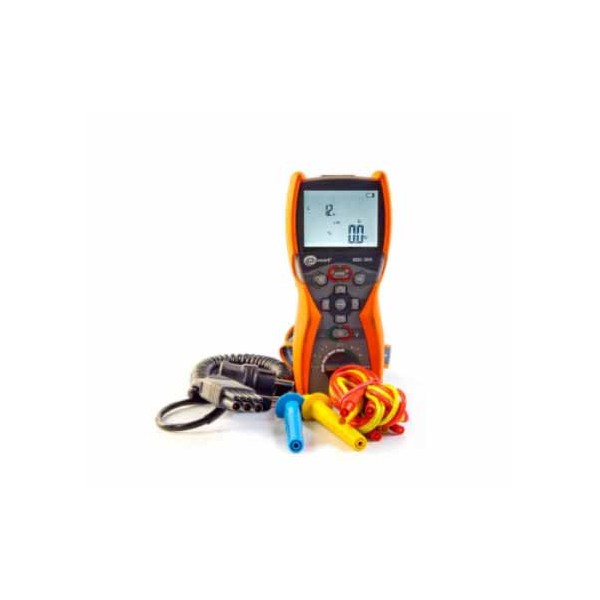

Вимірювач параметрів кіл електроживлення MZC-304

MZC-304 — вимірювач параметрів електричних кіл і тестер фаза-нуль, призначений для комплексної перевірки мереж електроживлення будівель. Прилад виконує вимірювання напруги та частоти змінного струму, параметрів петлі короткого замикання, активного й реактивного опору, струму короткого замикання, а також опору захисних провідників. Модель замінює MZC-300 та сертифікована в Україні.

Прилад дає змогу тестувати петлі «фаза — нуль», «фаза — фаза» та «фаза — захисний провідник» без відключення джерела живлення. Для кола «фаза — захисний провідник» передбачене окреме вимірювання без спрацювання ПЗВ. До початку основних вимірювань MZC-304 також контролює цілісність, тобто наявність нульового та захисного провідників.

Основні можливості MZC-304

• вимірювання діючого значення фазної та міжфазної напруги змінного струму True RMS;
• вимірювання частоти змінного струму;
• тестування повного опору петель «фаза — нуль», «фаза — фаза» та «фаза — захисний провідник» без відключення живлення;
• вимірювання повного опору петлі «фаза — захисний провідник» без відключення живлення та без спрацювання ПЗВ;
• вимірювання опору захисних провідників;
• вимірювання електричного опору малим струмом, зокрема для перевірки металозв’язку;
• визначення активної та реактивної складових опору петлі короткого замикання;
• визначення струму короткого замикання для петель L-N, L-L та L-PE;
• контроль цілісності нульового та захисного провідників до початку вимірювань.

Вимірювання напруги змінного струму True RMS

MZC-304 вимірює діюче значення змінної напруги в діапазоні до 500 В. Для діапазону від 0,0 до 299,9 В роздільна здатність становить 0,1 В, а для значень від 300 до 500 В — 1 В. Робочий діапазон частоти під час вимірювання напруги становить 45...65 Гц.

Вимірювання частоти

Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N та ZL-L

Вимірювач підтримує перевірку повного опору петлі короткого замикання в однофазних і міжфазних колах. Діапазон вимірювання згідно з IEC 61557 залежить від довжини підключеного вимірювального проводу або використаного адаптера. Для стандартного проводу 1,2 м нижня межа становить 0,13 Ом, а верхня — 1999 Ом.

Вимірювання повного опору петлі короткого замикання ZS

Номінальна напруга мережі Un L-N / Un L-L становить 220/380 В, 230/400 В або 240/415 В. Робочий діапазон напруги — 180...270 В для ZL-PE та ZL-N і 180...460 В для ZL-L. Номінальна частота мережі — 50 або 60 Гц, робочий діапазон — 45...65 Гц. Максимальний вимірювальний струм за напруги 230 В становить 7,6 А, а за 400 В — 13,3 А; тривалість — 3 × 10 мс.

Активний RS і реактивний XS опір петлі короткого замикання

Активна та реактивна складові розраховуються і відображаються для ZS < 200 Ом. Окремо прилад визначає струм короткого замикання IK петлі. Діапазон згідно з IEC 61557 визначається на основі значення ZS та номінальної напруги Un = 230 В.

Вимірювання ZL-PE RCD без спрацювання ПЗВ

Для мереж із пристроями захисного відключення MZC-304 передбачає окремий режим вимірювання повного опору петлі короткого замикання ZS без спрацювання ПЗВ. Вимірювання виконується без відключення ПЗВ з номінальним диференційним струмом IΔn ≥ 30 мА.

Діапазон вимірювання згідно з IEC 61557 становить 0,5...1999 Ом для вимірювального проводу 1,2 м та адаптерів WS-01 і WS-05. Для вимірювальних провідників довжиною 5, 10 і 20 м діапазон становить 0,51...1999 Ом.

Номінальна напруга мережі в цьому режимі: 220, 230 або 240 В. Робочий діапазон напруги — 180...270 В. Номінальна частота мережі — 50 або 60 Гц, а робочий діапазон частоти становить 45...65 Гц.

Активний і реактивний опір у режимі без спрацювання ПЗВ

Значення RS і XS розраховуються та відображаються за умови ZS < 200 Ом. Струм короткого замикання IK визначається на основі параметрів петлі та номінальної напруги мережі.

Низьковольтне вимірювання опору

MZC-304 підтримує вимірювання перехідного опору контактів і провідників струмом не менше ±200 мА. Діапазон вимірювання відповідно до IEC 61557-4 становить 0,12...400 Ом. Прилад має компенсацію опору вимірювальних проводів і виконує вимірювання двонапрямленим струмом.

Вимірювання активного опору малим струмом

Додаткові технічні характеристики MZC-304

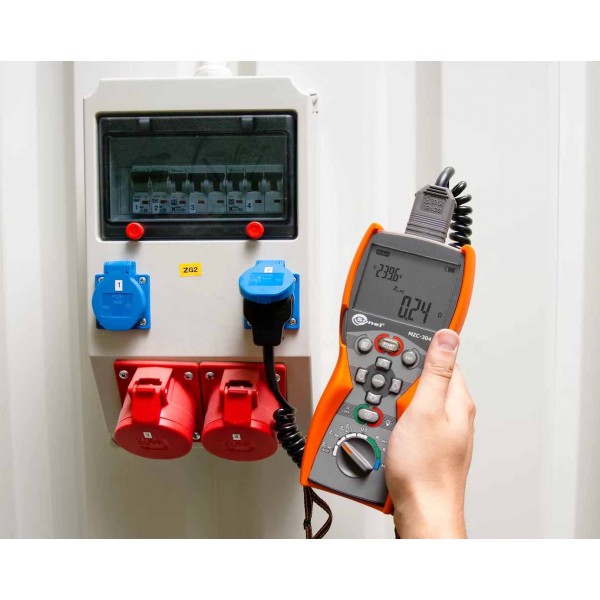

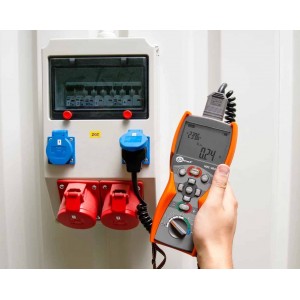

Комплексна перевірка параметрів електромережі

Поєднання вимірювання напруги True RMS, частоти, параметрів петлі короткого замикання та низькоомних кіл дає змогу використовувати MZC-304 для послідовної перевірки основних параметрів електричної мережі одним приладом. Окремий режим ZL-PE RCD дає можливість виконувати вимірювання в колах із ПЗВ без його спрацювання, а розрахунок активної та реактивної складових опору забезпечує додаткові дані про параметри петлі короткого замикання.

MZC-304 охоплює номінальні напруги 220/380 В, 230/400 В і 240/415 В під час вимірювання параметрів петель ZL-PE, ZL-N та ZL-L. Робочий частотний діапазон 45...65 Гц використовується у відповідних режимах вимірювання напруги, частоти та параметрів петлі. Залежно від вибраного діапазону прилад вимірює опір із роздільною здатністю до 0,01 Ом і визначає струм короткого замикання до 40,0 кА.

Корпус MZC-304 має ступінь захисту IP65. Прилад оснащений пам’яттю на 990 комірок із можливістю зберігання до 10000 результатів і підтримує передавання даних через радіоканал OR-1. Час автоматичного вимкнення налаштовується в меню. Для лужних елементів живлення заявлено понад 5000 вимірювань Z за інтенсивності два вимірювання на хвилину.
