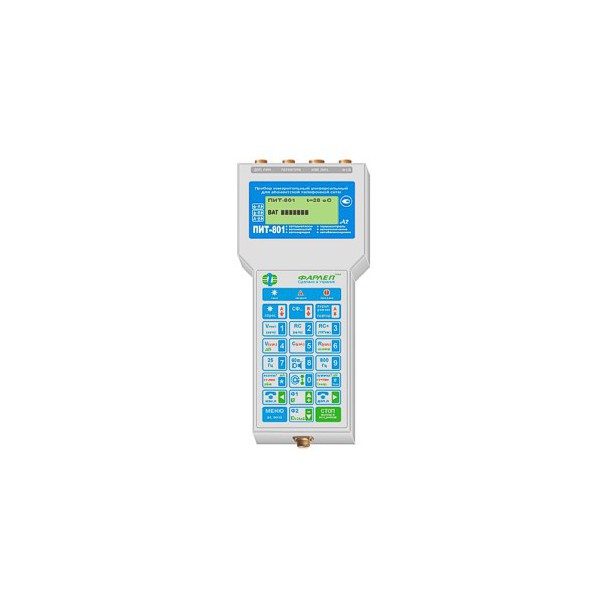

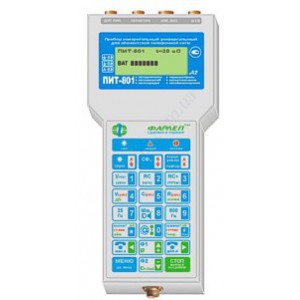

Тестер зв’язку ПИТ 801 — універсальний вимірювальний прилад для телефонних мереж

ПИТ 801 — універсальний вимірювальний прилад для діагностики, перевірки та обслуговування абонентських телефонних мереж. Тестер призначений для вимірювання електричних параметрів телефонних ліній, випробування телефонних апаратів і перевірки характеристик станційних комплектів. Прилад може застосовуватися на різних етапах будівництва та експлуатації телефонних мереж, зокрема телекомунікаційними підприємствами, службами зв’язку та підрозділами сигналізації.

Функціональні можливості ПИТ 801 охоплюють вимірювання постійної та змінної напруги, частоти, опору, ємності, а також параметрів імпульсного та частотного набору номера. Прилад дозволяє контролювати характеристики абонентського комплекту та генерувати тональні сигнали з фіксованими значеннями частоти. Для підключення до комп’ютера передбачено гальванічно розв’язаний інтерфейс RS-232.

Поєднання декількох вимірювальних функцій в одному корпусі робить ПИТ 801 зручним інструментом для комплексної перевірки телефонної лінії. Під час обслуговування мереж спеціаліст може послідовно контролювати напругу, частоту, опір ізоляції, опір шлейфа, ємність та параметри сигналів набору без необхідності використовувати для кожної операції окремий прилад.

Призначення тестера ПИТ 801

Прилад ПИТ 801 розроблений для роботи на ділянках будівництва та експлуатації абонентської телефонної мережі. Його функції орієнтовані на перевірку параметрів лінії та обладнання, що використовується для телефонного зв’язку. Тестер може застосовуватися для діагностики абонентських ліній, випробування телефонних апаратів і перевірки станційних комплектів.

Вимірювання основних електричних величин допомагає оцінити стан телефонної лінії та контролювати її параметри під час монтажних, налагоджувальних і експлуатаційних робіт. Додаткові функції перевірки імпульсного та частотного набору дають змогу працювати безпосередньо з характеристиками телефонного обладнання.

ПИТ 801 може використовуватися телекомунікаційними підприємствами, службами зв’язку, дистанціями сигналізації та іншими організаціями, які виконують роботи з телефонними мережами. Передбачена можливість переговорів через прилад, що розширює його практичні можливості під час роботи на лінії.

Основні можливості ПИТ 801

• Вимірювання постійної напруги — до 300 В.
• Вимірювання змінної напруги — до 250 В.
• Вимірювання частоти — у діапазоні від 20 до 400 Гц.
• Вимірювання опору — від 1 Ом до 10 ГОм.
• Вимірювання опору ізоляції та опору шлейфа.
• Вимірювання ємності — від 0,1 нФ до 20 мкФ.
• Перевірка параметрів імпульсного набору номера.
• Перевірка параметрів частотного набору DTMF.
• Вимірювання характеристик абонентського комплекту.
• Генерація тональних сигналів у безперервному або пульсуючому режимі.
• Можливість переговорів через прилад.
• Автоматичне калібрування.
• Підключення до ПК через RS-232.

Вимірювання напруги, частоти, опору та ємності

Для контролю електричних параметрів телефонних ліній ПИТ 801 підтримує декілька основних режимів вимірювання. Постійна напруга вимірюється до 300 В, а змінна — до 250 В. Це дозволяє використовувати один прилад для перевірки відповідних параметрів під час діагностики та обслуговування абонентської мережі.

Діапазон вимірювання частоти становить від 20 до 400 Гц. Окремо передбачене вимірювання опору в широкому діапазоні від 1 Ом до 10 ГОм. До функцій приладу належить контроль опору ізоляції та опору шлейфа, що важливо під час перевірки стану кабельної лінії.

ПИТ 801 також вимірює ємність у діапазоні від 0,1 нФ до 20 мкФ. Наявність функцій вимірювання напруги, частоти, опору та ємності дозволяє комплексно контролювати основні електричні характеристики лінії за допомогою одного портативного тестера.

Перевірка імпульсного набору номера

Окремий набір функцій ПИТ 801 призначений для вимірювання характеристик імпульсних номеронабирачів. Прилад дозволяє контролювати швидкість набору, імпульсний коефіцієнт, тривалість міжсерійної паузи, тривалість сигналу «Скидання» (Flash), а також тривалість першого імпульсу розриву.

Ці можливості використовуються під час випробування телефонних апаратів і перевірки коректності формування імпульсів набору. Завдяки цьому ПИТ 801 виконує не лише базові електричні вимірювання, а й спеціалізовані операції, пов’язані безпосередньо з параметрами телефонного зв’язку.

Контроль частотного набору DTMF

Тестер підтримує вимірювання характеристик частотних номеронабирачів. Для сигналів DTMF можна контролювати тривалість посилання сигналу частотного набору, тривалість паузи між посиланнями, рівень сигналу та відхилення його частоти.

Такий функціонал дає можливість перевіряти параметри частотного набору телефонних апаратів і відповідного обладнання. Спеціаліст отримує набір вимірювань, необхідних для оцінювання формування DTMF-сигналів без використання додаткового окремого тестера.

Вимірювання характеристик абонентського комплекту

ПИТ 801 дозволяє виконувати вимірювання характеристик абонентського комплекту. Діапазон струму комплекту становить від 1 до 40 мА. Рівень сигналу вимірюється в межах від -30 до +5 дБм, а частота сигналу — від 300 до 3400 Гц.

Контроль цих параметрів доповнює основні вимірювальні режими та дозволяє використовувати прилад для перевірки характеристик телефонної мережі й підключеного до неї обладнання.

Генерація тональних сигналів

Крім вимірювальних функцій, ПИТ 801 здатний генерувати тональні сигнали. Генерація може виконуватися в безперервному або пульсуючому режимі. Прилад підтримує фіксовані частоти 300, 425, 500, 800, 1000, 1500, 2100 і 3400 Гц.

Наявність генератора дозволяє використовувати ПИТ 801 під час перевірки телефонних ліній і обладнання там, де для тестування необхідний тональний сигнал заданої частоти. Таким чином, один прилад поєднує функції вимірювання та формування випробувальних сигналів.

Підключення до комп’ютера через RS-232

Для обміну даними з комп’ютером ПИТ 801 обладнаний гальванічно розв’язаним інтерфейсом RS-232. Така можливість дозволяє підключати тестер до ПК та використовувати його у складі автоматизованих систем перевірки параметрів ліній.

Інтерфейс розширює сферу застосування приладу в умовах, де результати контролю або вимірювальний процес мають бути пов’язані з комп’ютерним обладнанням. Кабель COM-порту входить до стандартного комплекту постачання.

Особливості приладу

Однією з функціональних особливостей ПИТ 801 є автоматичне калібрування. Прилад також передбачає можливість ведення переговорів безпосередньо через тестер. У стандартній комплектації для цього постачається гарнітура.

ПИТ 801 розрахований як на автономну роботу від батареї, так і на живлення від мережі 220 В. Це дозволяє використовувати тестер у різних умовах: безпосередньо на об’єкті або на робочому місці, де доступне мережеве живлення.

Маса приладу становить 750 г, а габаритні розміри — 240 × 110 × 50 мм. Таке виконання орієнтоване на практичне використання під час монтажу, налагодження та експлуатаційного обслуговування телефонних мереж.

Технічні характеристики ПИТ 801

Комплект постачання

Стандартна комплектація ПИТ 801 містить усе основне оснащення, зазначене для роботи з приладом:

• прилад ПИТ-801 — 1 шт.;
• блок живлення БПП-1 — 1 шт.;
• гарнітура — 1 шт.;
• кабель COM-порту — 1 шт.;
• вимірювальний кабель — 1 шт.;
• кабель додаткової лінії — 1 шт.;
• вимірювальний роз’єм РСГ-7ТВ;
• паспорт — 1 шт.;
• інструкція з експлуатації — 1 шт.

Додаткова комплектація

Для розширення можливостей використання ПИТ 801 передбачена додаткова комплектація:

• апаратура віддаленого доступу AUDPOTR-3;
• переговорний пристрій РУ-04;
• звуковий узгоджувальний кабель КЗСК;
• сумка для приладу.

ПИТ 801 для обслуговування телефонних мереж

ПИТ 801 поєднує функції універсального електричного вимірювального приладу та спеціалізованого тестера телефонного зв’язку. Він дозволяє перевіряти основні параметри абонентської лінії, контролювати характеристики імпульсного й тонального набору, вимірювати параметри абонентського комплекту та генерувати випробувальні тональні сигнали.

Прилад орієнтований на практичні завдання, що виникають під час будівництва та експлуатації телефонних мереж. Можливість вимірювання опору ізоляції та шлейфа, контроль напруги, частоти й ємності допомагають виконувати комплексну перевірку лінії, а спеціалізовані функції DTMF та імпульсного набору використовуються для діагностики телефонного обладнання.

Підключення через RS-232 дає можливість інтегрувати ПИТ 801 з комп’ютером та використовувати його в автоматизованих системах контролю параметрів ліній. Живлення від мережі 220 В або батареї дозволяє працювати з тестером як у стаціонарних умовах, так і безпосередньо на об’єкті.

ПИТ 801 може застосовуватися фахівцями телекомунікаційних підприємств, служб зв’язку та інших підрозділів, які займаються монтажем, випробуванням, діагностикою й технічним обслуговуванням абонентських телефонних мереж.
