Кабельний тестер Noyafa NF-8601S

Noyafa NF-8601S — багатофункціональний кабельний тестер і трасошукач для діагностики телефонних ліній, комп’ютерних мереж, коаксіальних кабелів, витої пари та інших дротових з’єднань. Прилад дає змогу перевіряти цілісність кабелю, знаходити обриви й короткі замикання, визначати трасу прокладання провідника, вимірювати довжину кабелю до місця пошкодження, а також виконувати перевірки в активній мережі.

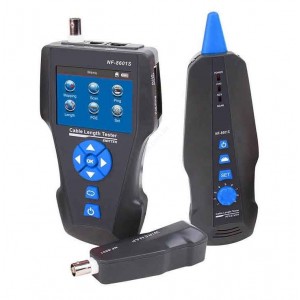

NF-8601S оснащений кольоровим РК-дисплеєм діагоналлю 2,8″ із роздільною здатністю 320 × 240 пікселів. Вбудований літій-іонний акумулятор ємністю 1800 мА·год усуває необхідність постійно використовувати змінні батарейки. Комплект включає основний тестер NF-8601S, безконтактний приймач NF-8601S Receiver і дистанційний термінальний модуль NF-8601-R.

Призначення кабельного тестера NF-8601S

Прилад призначений для пошуку та ідентифікації кабельних ліній, перевірки правильності з’єднань, трасування провідників і локалізації несправностей. NF-8601S можна використовувати під час монтажу, обслуговування та діагностики телефонних ліній, локальних комп’ютерних мереж, систем зв’язку та інших дротових кіл.

Тестер підтримує роботу з витою парою, телефонним і коаксіальним кабелем. За допомогою генератора сигналу та безконтактного приймача можна знаходити потрібний провідник у кабельній трасі без прямого електричного контакту приймача з жилою. Це спрощує ідентифікацію кабелів під час обслуговування розгалужених мереж.

PING та перевірка PoE

NF-8601S підтримує підключення до активної мережі через роз’єм PoE/Ping і виконання команди PING. Така функція допомагає перевірити мережеве з’єднання без використання окремого комп’ютера для базової діагностики лінії.

Через той самий роз’єм прилад може виявляти та вимірювати напругу на жилах кабелю, підключеного до PoE-порту. Максимально допустима напруга для роз’єму PoE NF-8601S становить 60 В, для інших роз’ємів — до 20 В.

Пошук обривів і коротких замикань

Вбудована функція вимірювання довжини дає змогу визначати відстань до місця обриву або короткого замикання у витій парі. Максимальна довжина лінії, що перевіряється та визначається приладом, становить 1000 м. Після калібрування заявлена похибка вимірювання становить 2%, а точність визначення довжини в описі приладу зазначена на рівні близько 98%.

Для калібрування використовується кабель довжиною від 50 м. Підтримується динамічне калібрування довжини, що дає змогу адаптувати вимірювання до параметрів конкретного кабелю.

Діагностика витої пари

Кабельний тестер Noyafa NF-8601S виконує детальну перевірку з’єднань витої пари. Прилад допомагає виявляти обриви, короткі замикання, переплутані, перехрещені та розщеплені пари, зворотне підключення, а також помилки прокладання або з’єднання кабелю.

Підтримуються кабелі з роз’ємом 8P8C (RJ-45), зокрема виті пари UTP, FTP і STP. Перевірку довжини та стану пар можна виконувати як із дистанційним термінальним модулем, так і без нього залежно від режиму роботи.

Трасування та пошук кабелю

Для пошуку кабельної лінії використовується генератор сигналу основного блока та безконтактний приймач. Після підключення тестера до потрібного кабелю приймач допомагає простежити його маршрут та ідентифікувати відповідний провідник серед інших ліній.

Функція трасування може бути корисною під час монтажних і сервісних робіт, коли необхідно знайти потрібний кабель у пучку проводів, визначити напрямок його прокладання або встановити відповідність між кінцями лінії.

Підтримувані типи кабелів і роз’ємів

• RJ-45 / 8P8C — виті пари UTP, FTP, STP;
• RJ-11 — телефонний кабель;
• BNC — коаксіальний кабель;
• PoE/Ping — перевірка активної мережі, виконання PING та вимірювання напруги PoE.

Завдяки підтримці кількох типів кабельних з’єднань NF-8601S поєднує функції тестера витої пари, трасошукача, засобу локалізації пошкоджень і приладу для базової діагностики активних Ethernet-ліній.

Основні функції NF-8601S

• пошук та ідентифікація кабельної лінії;
• трасування провідників за допомогою генератора сигналу та безконтактного приймача;
• перевірка витої пари, телефонного та коаксіального кабелю;
• виявлення обривів і коротких замикань;
• визначення відстані до місця обриву або короткого замикання витої пари;
• перевірка правильності з’єднання жил і пар;
• виявлення переплутаних, перехрещених і розщеплених пар;
• визначення зворотного підключення та помилок монтажу;
• динамічне калібрування довжини кабелю;
• виконання команди PING в активній мережі;
• виявлення та вимірювання напруги на кабелях, підключених до PoE-портів;
• вимірювання довжини кабелю з дистанційним термінальним модулем або без нього;
• запис виміряних значень у пам’ять і передавання даних на ПК;
• автоматичне вимкнення приладу;
• підсвічування дисплея.

Дисплей та керування

Основний блок обладнаний кольоровим РК-дисплеєм діагоналлю 2,8″ із роздільною здатністю 320 × 240 пікселів. Великий для портативного кабельного тестера екран спрощує перегляд результатів перевірки, інформації про стан лінії та параметрів вимірювання.

Підсвічування дисплея полегшує роботу за недостатнього освітлення, а функція автоматичного вимкнення допомагає економніше використовувати заряд вбудованого акумулятора.

Автономне живлення

Основний тестер NF-8601S живиться від вбудованого Li-Ion акумулятора 3,7 В ємністю 1800 мА·год. Приймач NF-8601S також оснащений Li-Ion акумулятором 3,7 В, 1800 мА·год. Завдяки акумуляторному живленню для роботи не потрібні змінні батарейки.

Технічні характеристики Noyafa NF-8601S

Комплект NF-8601S

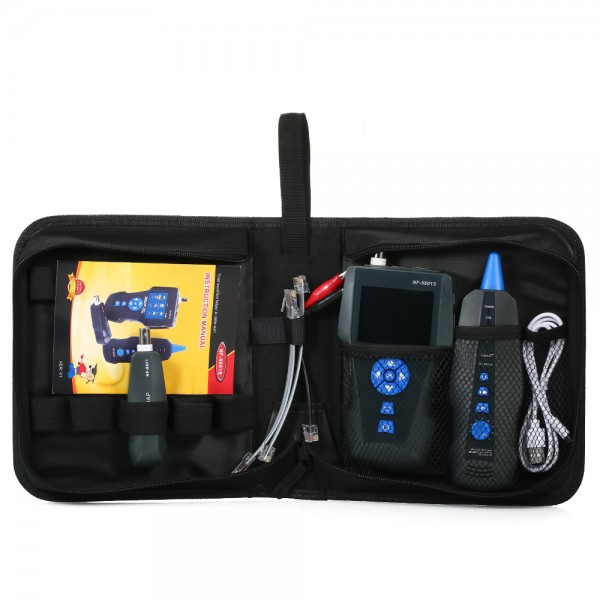

Конструктивно комплект складається з основного кабельного тестера NF-8601S, безконтактного приймача NF-8601S Receiver та дистанційного термінального модуля NF-8601-R. Термінальний модуль підтримує роз’єми RJ-45, RJ-11 і BNC та має звукове сповіщення.

Для яких робіт підходить NF-8601S

Можливості приладу орієнтовані на монтаж, перевірку та обслуговування дротових мереж. Один тестер дозволяє виконувати базову перевірку активного Ethernet-з’єднання, тестувати PoE, діагностувати виту пару, телефонні й коаксіальні лінії, знаходити пошкодження та простежувати маршрут кабелю.

NF-8601S також дає змогу проводити перевірку одній людині, використовуючи дистанційний модуль. Поєднання кабельного тестера, функції вимірювання довжини, генератора сигналу, приймача та мережевих перевірок робить прилад універсальним рішенням для діагностики різних типів кабельних ліній.
