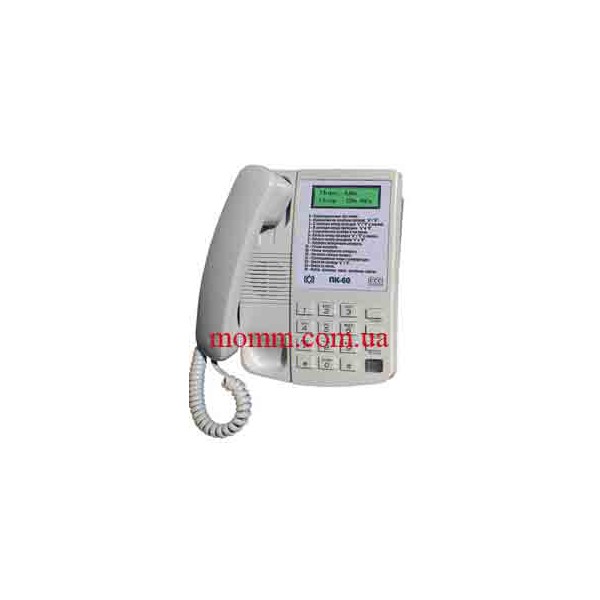

Прилад кросу ПК-60 — багатофункціональний тестер абонентських телефонних ліній

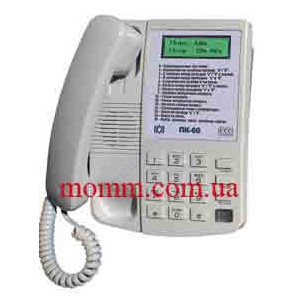

ПК-60 (PK-60) — портативний вимірювальний прилад для перевірки, діагностики та технічного обслуговування абонентських телефонних ліній. Тестер призначений для роботи на телефонних станціях (АТС), кросовому обладнанні та безпосередньо на кабельних лініях зв'язку.

Прилад кросу ПК-60 поєднує функції вимірювача електричних параметрів, засобу пошуку пошкоджень і переговорного пристрою. Він дозволяє визначати стан телефонної лінії, вимірювати постійну та змінну напругу, опір ізоляції, опір шлейфу, електричну ємність, а також оцінювати відстань до короткого замикання або обриву.

Для комплексної діагностики передбачено комбінований тест абонентської лінії. Крім електричних вимірювань, ПК-60 підтримує виклик абонента, прослуховування лінії, конференцзв'язок, автоматичну відповідь на виклик і зв'язок із монтером, який працює на віддаленій ділянці кабелю.

За характеристиками, зазначеними в картці товару, тестер підтримує вимірювання постійної напруги до 400 В, змінної напруги до 300 В, опору ізоляції до 1 ГОм та електричної ємності до 30 мкФ.

ПК-60 може працювати від вбудованих акумуляторів або від електромережі 220 В через комплектний адаптер. Габаритні розміри корпусу становлять 160 × 210 × 70 мм.

Важливо: постачання моделі ПК-60 наразі неможливе. Як альтернативи можна розглянути прилад кросу ПИТ-801, кабельний тестер Noyafa NF-8601S або тестер ALT-230. Їхні функції та сумісність із потрібним типом лінії слід порівнювати окремо.

Для чого призначений тестер телефонних ліній ПК-60?

Під час експлуатації телефонних мереж виникає потреба регулярно перевіряти електричні параметри абонентських ліній, визначати характер несправностей і контролювати правильність роботи станційного та лінійного обладнання.

ПК-60 дозволяє виконувати основні діагностичні операції одним приладом. Це зручно для спеціалістів, які обслуговують телефонні кроси, кабельні мережі та абонентські підключення.

Основні можливості ПК-60:

• Комплексна перевірка стану абонентської телефонної лінії.
• Вимірювання постійної та змінної напруги.
• Контроль частоти викличного сигналу телефонної станції.
• Вимірювання опору ізоляції лінії до 1 ГОм.
• Визначення опору телефонного шлейфу.
• Пошук коротких замикань і розрахунок відстані до пошкодження.
• Вимірювання електричної ємності до 30 мкФ.
• Оцінювання відстані до обриву кабельної лінії.
• Виклик абонента та перевірка телефонного зв'язку.
• Робота в режимах прослуховування й конференції.
• Зв'язок із монтером на віддаленій ділянці лінії.
• Використання режиму автоматичної відповіді.

Завдяки поєднанню цих функцій прилад підходить для діагностики несправностей, перевірки якості абонентського підключення та виконання ремонтних робіт у традиційних телефонних мережах.

Комбінований тест абонентської лінії

Однією з основних функцій ПК-60 є комбінована перевірка телефонної лінії. Вона дозволяє послідовно контролювати декілька електричних параметрів без необхідності окремо запускати кожне вимірювання.

Під час комплексного тестування оцінюється стан провідників телефонної пари, наявність напруги та електричні характеристики ізоляції.

Зокрема, перевіряється напруга на проводах «а» і «б» відносно землі, опір ізоляції кожного провідника відносно землі та опір між провідниками.

Комбінований режим допомагає визначити, чи відповідають параметри абонентської лінії встановленим умовам перевірки. Якщо виявлено відхилення, спеціаліст може перейти до окремих вимірювальних режимів для докладнішої діагностики.

Такий підхід зручний під час планового обслуговування великої кількості абонентських підключень і первинного пошуку несправностей.

Вимірювання постійної та змінної напруги

ПК-60 підтримує вимірювання постійної та змінної напруги в телефонних колах. Це дозволяє перевіряти електроживлення абонентської лінії, контролювати стан станційного обладнання та виявляти сторонню напругу.

У картці товару наведено такі верхні межі:

• Постійна напруга: до 400 В.
• Змінна напруга: до 300 В.

Тестер також дозволяє контролювати частоту змінної складової напруги, зокрема під час перевірки викличних сигналів телефонної станції.

Вимірювання можуть виконуватися між провідниками телефонної пари або відносно землі залежно від вибраного режиму та схеми підключення.

Контроль напруги особливо важливий на початковому етапі діагностики. Він допомагає визначити стан лінії та вибрати подальшу послідовність перевірок.

Перед підключенням необхідно враховувати допустимі параметри приладу. ПК-60 призначений для телефонних кіл, а не для універсального вимірювання параметрів силових електромереж.

Вимірювання опору ізоляції до 1 ГОм

Стан ізоляції безпосередньо впливає на роботу телефонної лінії. Пошкодження захисної оболонки, потрапляння вологи або забруднення кабельних з'єднань можуть спричиняти появу небажаних струмів витоку.

ПК-60 дозволяє вимірювати опір ізоляції абонентської лінії до 1 ГОм (1000 МОм).

Перевірка може виконуватися між провідниками телефонної пари та між окремим провідником і землею за відповідною схемою підключення.

Низький опір ізоляції може свідчити про зволоження кабелю, порушення ізоляційного шару, пошкодження з'єднання або іншу несправність.

За результатами вимірювання спеціаліст може визначити необхідність подальшого пошуку проблемної ділянки. Водночас конкретний висновок щодо придатності лінії потрібно робити з урахуванням її конструкції та експлуатаційних вимог.

Пошук короткого замикання та визначення відстані до пошкодження

Однією з важливих можливостей ПК-60 є визначення відстані до короткого замикання на телефонній лінії.

Прилад вимірює електричний опір відповідної ділянки та використовує параметри кабельного провідника для розрахунку відстані до ймовірного місця пошкодження.

Для правильного розрахунку необхідно враховувати діаметр і питомий опір жил кабелю. Ці параметри впливають на співвідношення між виміряним опором і довжиною провідника.

Функція може застосовуватися для пошуку замикання між проводами телефонної пари або між окремим провідником і землею.

Отримане значення допомагає звузити ділянку пошуку й визначити, де необхідно виконувати подальшу перевірку кабелю.

Оскільки розрахунок ґрунтується на електричних характеристиках провідника, фактична точність локалізації залежить від правильності введених параметрів, температури, стану з'єднань і характеру пошкодження.

Вимірювання опору телефонного шлейфу

ПК-60 підтримує вимірювання опору шлейфу абонентської телефонної лінії.

Опір шлейфу характеризує сумарний електричний опір провідників відповідного кола. Цей параметр використовується для оцінювання електричного стану кабельної пари.

Підвищений опір може бути пов'язаний зі значною довжиною лінії, поганими контактами, пошкодженням жил або проблемами в кабельних з'єднаннях.

Вимірювання допомагає перевіряти абонентські підключення й порівнювати фактичні характеристики з очікуваними значеннями для конкретного типу кабелю.

Також функція корисна під час пошуку несправностей, за яких телефонний апарат працює нестабільно або зв'язок погіршується через порушення електричних параметрів лінії.

Вимірювання електричної ємності до 30 мкФ

Прилад кросу ПК-60 дозволяє визначати електричну ємність телефонної лінії в діапазоні до 30 мкФ.

Ємність кабельної пари залежить від конструкції кабелю, довжини провідників та характеристик ізоляційного матеріалу.

Вимірювання цього параметра можна використовувати для оцінювання стану лінії та визначення відстані до обриву.

Принцип розрахунку ґрунтується на співвідношенні між загальною ємністю кабелю та його погонною ємністю. Для отримання достовірного результату необхідно знати або правильно встановити характеристики досліджуваної лінії.

Результат розрахунку є оцінкою відстані до ймовірного місця обриву. На нього можуть впливати відгалуження, кабельні з'єднання та відмінності між фактичними й заданими параметрами кабелю.

Перевірка телефонного апарата та виклик абонента

ПК-60 має функції, пов'язані з перевіркою роботи абонентського телефонного обладнання.

За допомогою приладу можна виконувати виклик абонента, контролювати сигнали телефонної станції та перевіряти встановлення з'єднання.

Ці можливості дозволяють спеціалісту оцінювати не лише електричні параметри кабельної пари, а й роботу телефонного зв'язку.

ПК-60 може використовуватися як допоміжний телефонний пристрій під час обслуговування АТС та абонентських ліній.

Така функціональність особливо корисна для монтерів зв'язку, які виконують перевірку лінії безпосередньо на кросі або в точці підключення абонента.

Режими прослуховування та конференцзв'язку

Для перевірки телефонних з'єднань передбачено режим прослуховування лінії.

Він дозволяє контролювати сигнали та звукову інформацію, що передаються досліджуваним телефонним колом. Це може бути корисним для діагностики якості зв'язку та перевірки роботи обладнання.

У режимі конференції оператор може брати участь у розмові через підключений прилад.

ПК-60 також підтримує режим автоматичної відповіді на виклик. Його використовують під час перевірки взаємодії абонентської лінії зі станційним обладнанням.

Прослуховування та підключення до розмов повинні виконуватися лише з належним дозволом і відповідно до правил обслуговування телефонних мереж.

Зв'язок із монтером на кабельній лінії

ПК-60 можна використовувати як переговорний пристрій для зв'язку між працівником на телефонному кросі та монтером, який перебуває на віддаленій ділянці лінії.

Ця можливість допомагає координувати ремонтні роботи, перевіряти кабельні пари та передавати інформацію безпосередньо через доступне телефонне коло.

Під час пошуку пошкодження один спеціаліст може працювати на станційному обладнанні, а інший — перевіряти кабельні з'єднання на лінії.

Для переговорного зв'язку необхідно правильно підключити прилад і вибрати відповідний режим роботи. Його використання залежить від фактичного стану кабелю та наявності придатного для зв'язку електричного кола.

Технічні характеристики приладу ПК-60

Робота на телефонному кросі та безпосередньо на лінії

ПК-60 передбачає використання як на станційному обладнанні, так і на кабельній лінії.

Для підключення до кросу застосовується спеціальний кабель, який входить до комплекту постачання. Для перевірки кабельної лінії передбачений окремий вимірювальний кабель.

Це дозволяє використовувати прилад у різних робочих умовах без необхідності змінювати основний вимірювальний блок.

Під час роботи на кросовому обладнанні важливо дотримуватися схеми підключення станційної та лінійної сторін телефонної пари. Неправильне підключення може призвести до некоректних результатів або порушення роботи абонентського з'єднання.

Автономне живлення та компактний корпус

Прилад кросу ПК-60 розрахований на використання в стаціонарних і виїзних умовах.

Для автономної роботи використовуються вбудовані акумулятори. Якщо доступна електромережа 220 В, прилад може працювати через комплектний мережевий адаптер.

Габаритні розміри 160 × 210 × 70 мм дозволяють розміщувати тестер на робочому місці спеціаліста або переносити його між точками перевірки телефонної мережі.

Перед початком роботи необхідно перевірити стан акумуляторів, справність адаптера й вимірювальних кабелів.

Комплектація тестера телефонних ліній ПК-60

Відповідно до картки товару, комплект постачання містить:

• Прилад кросу ПК-60 — 1 шт.
• Кабель для підключення до кросу — 1 шт.
• Кабель для підключення приладу до кабельної лінії — 1 шт.
• Мережевий адаптер — 1 шт.
• Керівництво користувача — 1 шт.

Для приладу зазначені технічні умови 6658-54976097-010-2001 ТУ.

Оскільки ПК-60 більше не постачається, під час пошуку конкретного екземпляра варто окремо уточнювати його технічний стан, працездатність акумуляторів та наявність комплектних кабелів.

Аналоги та заміна приладу кросу ПК-60

Постачання ПК-60 неможливе. Для вибору заміни потрібно визначити, які саме функції необхідні: вимірювання параметрів телефонної лінії, робота з АТС, пошук пошкоджень або перевірка сучасних кабельних мереж.

У каталозі наведені такі можливі альтернативи:

• ПИТ-801 — прилад для діагностики абонентських телефонних мереж. На сторінці зазначено робочий екземпляр, що був у використанні.
• Noyafa NF-8601S — кабельний тестер для перевірки телефонних, комп'ютерних і коаксіальних кабелів, а також пошуку несправностей кабельних з'єднань.
• ALT-230 — ще одна модель приладу кросу, зазначена серед можливих аналогів ПК-60.

Ці прилади не є повністю взаємозамінними за всіма функціями. Зокрема, можливості кабельних тестерів для Ethernet-мереж відрізняються від функцій спеціалізованих приладів кросу для аналогових телефонних станцій.

Перед вибором альтернативи потрібно перевірити підтримку необхідних електричних вимірювань, роботу з абонентськими лініями та можливість переговорного зв'язку.

Прилад кросу ПК-60 — характеристики та доступні аналоги в Україні

ПК-60 — багатофункціональний прилад для діагностики телефонних ліній, пошуку пошкоджень і технічного обслуговування АТС.

Тестер поєднує вимірювання напруги, опору ізоляції до 1 ГОм, опору шлейфу та ємності до 30 мкФ із функціями визначення відстані до несправності та перевірки телефонного зв'язку.

Прилад може працювати від вбудованих акумуляторів або через мережевий адаптер 220 В. У комплект входять кабелі для підключення до кросу та кабельної лінії.

Постачання ПК-60 неможливе. Для заміни рекомендується розглянути доступні аналоги та порівняти їхні вимірювальні й комунікаційні можливості з вимогами до обслуговування конкретної телефонної мережі.
