Тестер мереж Noyafa NF-8601 для діагностики та трасування кабелів

Noyafa NF-8601 — багатофункціональний тестер комп’ютерних, локальних, телефонних і сигнальних мереж, призначений для перевірки кабельних ліній, пошуку несправностей, трасування проводів і контролю мережевих підключень. Прилад поєднує функції кабельного тестера, трасошукача та засобу базової діагностики Ethernet-мереж, тому дозволяє виконувати значну частину робіт одним комплектом обладнання.

Основні можливості кабельного тестера NF-8601

• PING-тест. Тестер може виконувати PING у локальній мережі та в мережі Інтернет. Під час перевірки доступне налаштування кількості та довжини пакетів, параметра timeout і TTL.
• Автоматичне отримання IP-адреси. NF-8601 може працювати як DHCP-клієнт, автоматично визначаючи та отримуючи IP-адресу в мережі.
• Перевірка PoE. Прилад визначає наявність технології Power over Ethernet, що дозволяє перевірити подавання живлення через мережеву лінію.
• Діагностика кабелю. Підтримується виявлення обриву, короткого замикання, неправильного або зворотного з’єднання, перехрещення та інтерференції між сусідніми провідниками.
• Пошук місця несправності. Тестер допомагає визначити розташування обриву або короткого замикання, використовуючи передбачені приладом режими перевірки.
• Трасування кабелю. За допомогою приймача можна швидко знайти потрібний провід серед великої кількості інших кабелів без зняття ізоляції.
• Перевірка перехресних завад. Функція контролю інтерференції між сусідніми провідниками корисна під час пошуку причин нестабільної роботи або низької швидкості передавання даних.
• Вимірювання довжини. NF-8601 дозволяє вимірювати довжину мережевого, телефонного та коаксіального кабелю, а також проводів стандарту USB на відстані до 2000 м без підключення дистанційного датчика.
• Трасування активної лінії. Прилад може використовуватися для пошуку кабелю, підключеного до працюючого комутатора або маршрутизатора, без внесення перешкод у сигнал.

Перевірка правильності розведення та пошук дефектів

Одне з основних завдань NF-8601 — перевірка кабельної лінії та визначення типових помилок монтажу. Прилад аналізує розкладку провідників і допомагає виявити обрив, коротке замикання, зворотне з’єднання, перехрещення та взаємні завади між жилами. Така діагностика дозволяє швидше локалізувати проблему після обтискання конекторів, прокладання нової лінії або під час пошуку несправності у вже змонтованій мережі.

Трасування та пошук потрібного кабелю

Noyafa NF-8601 оснащений окремим приймачем, який використовується для трасування проводів. Це спрощує пошук конкретної лінії у шафі, кабельному каналі, патч-панелі або серед великої кількості однотипних проводів. Для ідентифікації не потрібно знімати ізоляцію, тому робота виконується швидше та без зайвого втручання в кабель.

Дистанційний датчик підтримує тоновий сигнал для прозвонювання. Трасування можна виконувати також на кабелі, підключеному до працюючого комутатора чи роутера. Така можливість особливо зручна під час обслуговування діючої мережі, коли важливо знайти потрібну лінію без непотрібного відключення обладнання.

Вимірювання довжини кабелю

Кабельний тестер NF-8601 вимірює довжину лінії до 2000 м. Підтримуються мережеві, телефонні та коаксіальні кабелі, а також проводи стандарту USB. Для відображення результату можна вибрати метри, фути або ярди.

Передбачена калібровка довжини з можливістю збереження еталонних параметрів у пам’яті. Оператор може задати відому довжину кабелю, зберегти значення та використовувати його під час подальших вимірювань. Пам’ять дозволяє зберігати до 9 наборів калібрувальних даних. Для кабелю довжиною понад 10 м заявлена точність калібрування становить 2% із відхиленням ±0,5 м, а точність вимірювання — 3% із відхиленням ±0,5 м для зазначених у характеристиках кабелів AMP, CAT 5E та 6E.

PING, DHCP та перевірка PoE

Режим DHCP-клієнта дозволяє автоматично отримати IP-адресу від мережевого обладнання. Також тестер визначає наявність PoE — живлення, що передається через Ethernet-кабель. Сукупність цих функцій дає змогу перевірити не тільки цілісність кабелю, але й базові параметри активного мережевого підключення.

Підтримувані типи кабелів та інтерфейси

Для трасування та перевірки несправностей NF-8601 підтримує виту пару STP/UTP категорій 5E і 6E, телефонний та коаксіальний кабель, а також різні металеві проводи, які можна підключати через затискачі типу «крокодил». Це дозволяє використовувати один тестер для кількох типів ліній, а не лише для стандартного мережевого кабелю RJ45.

Основний блок тестера оснащений роз’ємами RJ45 (M), RJ45 (S), RJ11 і BNC. Дистанційний датчик має інтерфейси RJ45, RJ11 і BNC. Завдяки такому набору підключень прилад підходить для діагностики комп’ютерних, телефонних, коаксіальних і сигнальних кабельних ліній у межах заявленої виробником функціональності.

Дисплей, живлення та збереження результатів

Результати перевірки відображаються на кольоровому РК-дисплеї з діагоналлю 2,8 дюйма та роздільною здатністю 320 × 240 точок. Ефективна видима область екрана становить 60 × 45 мм. Такий формат дозволяє переглядати схему розкладки жил, параметри тесту та інші результати без підключення приладу до окремого монітора.

Живлення здійснюється від літієвого акумулятора 3,7 В ємністю 1800 мА·год. Передбачено сповіщення про низький заряд батареї та автоматичне вимкнення живлення під час простою. Інтерфейс пристрою підтримує китайську та англійську мови.

NF-8601 має функцію збереження результатів і передавання даних. Підтримується імпорт та експорт до 160 наборів даних. Це зручно, коли потрібно зафіксувати результати кількох перевірок і надалі працювати з ними без повторного тестування кожної лінії.

Додаткові функції

Для роботи в умовах недостатнього освітлення передбачено вбудований ліхтарик. Також у приладі є функція підсвічування банкнот, зазначена в описі як «детектор валюти». Дистанційний модуль формує тоновий сигнал для прозвонювання проводів, а система контролю роботи мікропроцесора із програмним самотестуванням призначена для стабільної роботи комплексу.

Технічні характеристики Noyafa NF-8601

• Дисплей: кольоровий РК, 2,8", 320 × 240 точок.
• Ефективна видима область дисплея: 60 × 45 мм.
• Живлення: літієвий акумулятор 3,7 В, 1800 мА·год.
• Розміри основного тестера: 17,3 × 9,2 × 3,5 см.
• Розміри приймача: 183 × 58 × 35 мм.
• Розміри дистанційного датчика: 106 × 32 × 30 мм.
• Робоча температура: від -10 °C до +60 °C.
• Робоча відносна вологість: 20–70%.
• Кабелі для трасування та перевірки: STP/UTP 5E, 6E, телефонний, коаксіальний кабель та металеві проводи з підключенням через затискачі «крокодил».
• Інтерфейси основного тестера: RJ45 (M), RJ45 (S), RJ11, BNC.
• Інтерфейси дистанційного датчика: RJ45, RJ11, BNC.
• Вимірювання довжини: до 2000 м.
• Одиниці вимірювання: метр, фут, ярд.
• Точність калібрування: 2% (±0,5 м) при довжині калібрувального кабелю понад 10 м.
• Точність вимірювання: 3% (±0,5 м) для зазначених кабелів AMP, CAT 5E, 6E.
• Пам’ять калібрування: до 9 наборів даних.
• Імпорт та експорт результатів: до 160 наборів даних.
• Діагностика розкладки жил: обрив, коротке замикання, зворотне з’єднання, перехрещення, інтерференція та інші типові помилки.
• Мережеві функції: PING-тест, DHCP-клієнт, перевірка наявності PoE.
• Додатково: індикатор низького заряду, автоматичне вимкнення, ліхтарик, підсвічування банкнот.

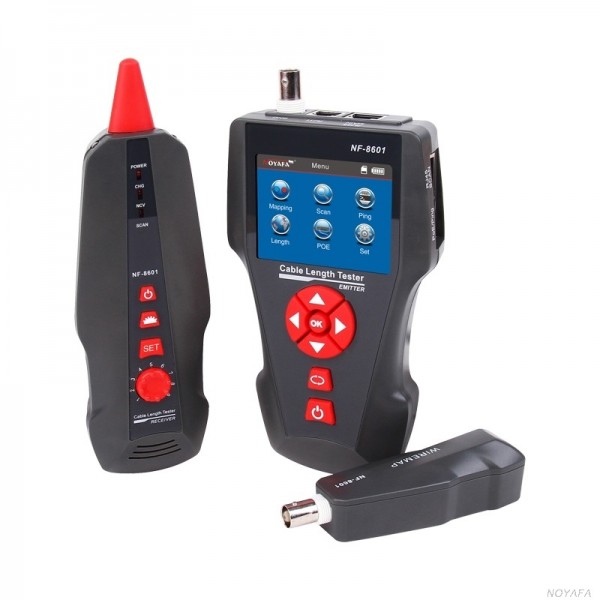

Комплектація NF-8601 Noyafa

• головний пристрій — тестер NF-8601 — 1 шт.;
• бездротовий приймач NF-8601R — 1 шт.;
• дистанційний датчик NF-8601S — 1 шт.;
• кабель-перехідник RJ11–RJ11 — 1 шт.;
• кабель-перехідник RJ45–RJ45 — 1 шт.;
• кабель RJ11 із затискачами «крокодил» — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.;
• сумка-чохол — 1 шт.;
• зарядний пристрій micro USB — 1 шт.

Завдяки підтримці RJ45, RJ11 і BNC, функціям трасування, вимірювання довжини та визначення типових кабельних дефектів NF-8601 дозволяє послідовно виконати перевірку лінії від фізичного з’єднання до базових мережевих тестів. Це зручно для інсталяційних і сервісних робіт, коли важливо не лише встановити факт несправності, а й швидко знайти конкретний кабель або проблемну ділянку.
