Цифровий CCTV тестер-мультиметр NF-706 для систем відеоспостереження

NF-706 — багатофункціональний портативний CCTV тестер для монтажу, перевірки та обслуговування систем відеоспостереження, а також кабельних і слаботочних мереж. Прилад поєднує засоби контролю відеосигналу, керування PTZ-камерами через RS485, генератор тестового відеосигналу, трасошукач, тестер кабелю, вимірювач довжини лінії та цифровий мультиметр. Такий набір функцій дає змогу виконувати основні перевірки без використання кількох окремих приладів безпосередньо на місці монтажу.

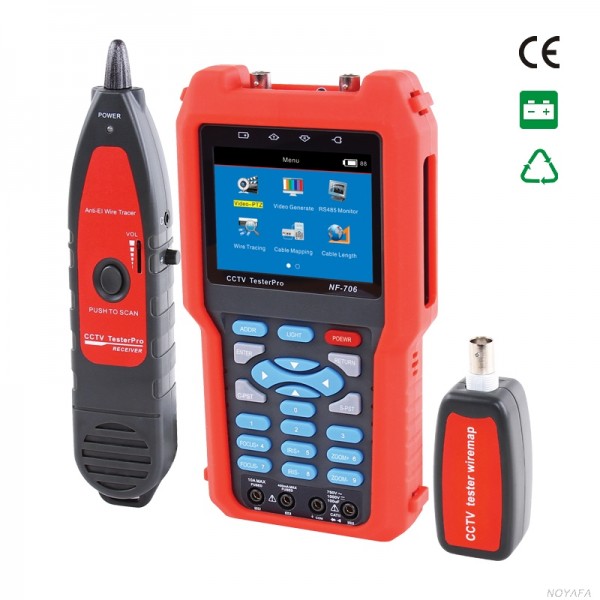

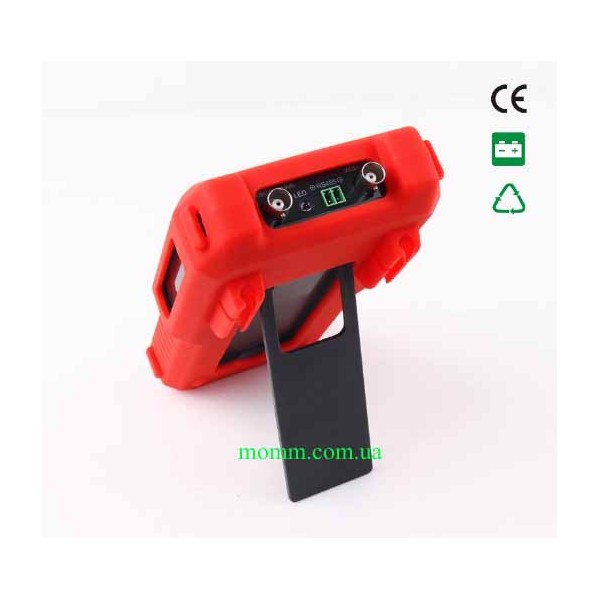

CCTV тестер NF-706 складається з основного блока, приймача та віддаленого адаптера. Він може застосовуватися під час встановлення камер, пошуку несправностей, перевірки правильності підключення кабелів, контролю відеосигналу та діагностики електричних кіл. Прилад оснащений 3,5-дюймовим TFT-дисплеєм із роздільною здатністю 320 × 240 пікселів і підтримує відображення 262 000 кольорів. Яскравість, контрастність і насиченість зображення можна налаштовувати відповідно до умов роботи.

Перевірка відеосигналу та камер спостереження

NF-706 відображає відеосигнал із підключеної аналогової камери безпосередньо на вбудованому екрані. Для аналогового відео підтримуються стандарти NTSC і PAL з автоматичним вибором режиму. Це дає можливість перевірити наявність зображення, оцінити роботу камери та виконати первинну діагностику системи без підключення окремого монітора.

Окремою функцією є аналіз вхідного відеосигналу за параметрами його амплітуди та рівня синхронізації. Прилад дає змогу оцінити затухання сигналу в лінії, що корисно під час перевірки коаксіального кабелю та пошуку причин погіршення якості зображення. Якщо рівень сигналу виходить за допустимий діапазон, відповідна інформація відображається на дисплеї та допомагає спеціалісту швидше визначити причину несправності.

Керування PTZ-камерами через RS485

Для перевірки поворотних камер NF-706 має інтерфейс RS485. Через нього можна керувати переміщенням камери вгору, вниз, ліворуч і праворуч, змінювати масштаб, фокусування та положення діафрагми, задавати адресу PTZ, зберігати параметри та викликати раніше встановлені значення. Прилад підтримує понад 20 протоколів керування, серед яких Pelco-D, Pelco-P, Samsung, Panasonic, Mingjing, Vito, Ann та інші.

Для RS485 передбачені швидкості передавання даних 2400, 4800 і 9600 біт/с. NF-706 також може захоплювати та відображати дані, що надходять через RS485. Завдяки цьому тестер підходить не лише для керування камерою, а й для аналізу команд під час діагностики PTZ-обладнання.

Генератор тестового відеосигналу

Вбудований генератор формує тестовий відеосигнал у форматах PAL або NTSC. Доступні кольорові смуги та однотонні тестові поля. Сигнал можна подати на кабель або зовнішній дисплей, щоб перевірити проходження відео по лінії, справність монітора чи іншого обладнання. Такий режим допомагає визначити, у якій частині системи виникла несправність — у камері, кабелі або пристрої відображення.

Живлення камери від тестера NF-706

Тестер має вихід живлення 12 В постійного струму з максимальним струмом до 1 А. Його можна використовувати як тимчасове джерело живлення для сумісної камери під час монтажу, перевірки або демонстрації, коли штатне живлення системи ще не підключене. Це дозволяє перевіряти камеру безпосередньо на місці встановлення та скорочує кількість додаткового обладнання, необхідного для діагностики.

Пошук кабелю та трасування ліній

Одна з практичних можливостей CCTV тестера NF-706 — пошук потрібного кабелю в пучку. Для трасування використовується комплектний приймач. При наближенні до потрібного проводу приймач подає звуковий сигнал, а світлова індикація допомагає точніше визначити необхідну лінію. Функція може застосовуватися під час роботи з коаксіальними, електричними, комп'ютерними, телефонними, сигнальними та іншими металевими кабелями.

У режимі Wire Tracing передбачено вибір типу кабелю Cat 5, Cat 6 або BNC. Така функція корисна під час монтажних і сервісних робіт, коли в комутаційній шафі, коробі або великому кабельному пучку необхідно знайти конкретну лінію без тривалого ручного відстеження її по всій довжині.

Перевірка LAN-кабелю

Через роз'єм RJ45 прилад перевіряє правильність підключення жил мережевого кабелю. На екрані відображається послідовність провідників, а також можливі несправності, зокрема обрив, коротке замикання та помилки з'єднання. Для перевірки використовується віддалений адаптер, який підключається на протилежному кінці лінії.

Результат тестування подається у наочному вигляді, тому спеціаліст може швидко оцінити стан кабелю та визначити характер дефекту. Ця можливість робить NF-706 корисним не лише для систем відеоспостереження, а й для перевірки окремих кабельних з'єднань у локальних мережах.

Вимірювання довжини кабелю

NF-706 підтримує вимірювання довжини кабелю для Cat 5, Cat 6 і BNC. Для коаксіальної лінії через BNC максимальна довжина вимірювання становить до 620 м, а заявлена точність — 98 %. У режимі Cable Length можна вибирати одиниці вимірювання: метри, фути або ярди.

Для підвищення відповідності результатів конкретному типу кабелю передбачене калібрування. Тестер дозволяє зберігати до дев'яти калібрувальних значень і надалі використовувати їх для кабелів такого самого типу. Для калібрування рекомендується застосовувати кабель відомої довжини понад 10 м і обов'язково вибирати відповідний тип лінії.

Функція вимірювання довжини особливо корисна під час монтажу та обслуговування кабельних трас, коли необхідно оцінити фактичну протяжність лінії або отримати додаткові дані для пошуку проблемної ділянки.

Вбудований цифровий мультиметр

Модель NF-706 додатково оснащена чотирирозрядним цифровим мультиметром із максимальним відображуваним значенням 4000 та автоматичним вибором діапазону. Це дозволяє використовувати CCTV тестер для основних електричних вимірювань під час монтажу та сервісного обслуговування систем відеоспостереження, джерел живлення й слаботочних кіл.

• вимірювання постійної напруги — до 1000 В;
• вимірювання змінної напруги — до 750 В;
• вимірювання постійного струму — до 10 А;
• вимірювання змінного струму — до 10 А;
• вимірювання опору — до 40 МОм;
• перевірка діодів;
• перевірка провідності електричного кола.

Результати вимірювань виводяться на дисплей тестера. Поєднання мультиметра з функціями CCTV-діагностики зручне для перевірки параметрів живлення, стану електричних кіл і пошуку несправностей без необхідності постійно переходити до іншого вимірювального приладу.

Перевірка аудіосигналу

NF-706 оснащений аудіовходом, вбудованим підсилювачем і динаміком потужністю 1 Вт. Прилад дає змогу перевіряти сигнал із мікрофона або іншого джерела аудіо під час діагностики систем відеоспостереження, у яких разом із зображенням передається звук.

Живлення та автономна робота

Основний блок живиться від вбудованого перезаряджуваного літієвого акумулятора ємністю 3000 мА·год. Для заряджання використовується джерело живлення 5 В, 1 А через роз'єм micro-USB. Час заряджання становить близько 4 годин, а заявлений час автономної роботи — до 12 годин. На дисплеї відображається стан акумулятора, а при низькому рівні заряду прилад повідомляє про необхідність заряджання.

Для роботи в місцях із недостатнім освітленням передбачене світлодіодне підсвічування. У системних налаштуваннях можна вибрати мову інтерфейсу, тривалість роботи підсвічування, час автоматичного вимкнення та звук кнопок. Інтерфейс тестера підтримує англійську та китайську мови.

Основні технічні характеристики NF-706

• дисплей: 3,5" TFT;
• роздільна здатність: 320 × 240 пікселів;
• кількість кольорів дисплея: 262 000;
• аналогове відео: NTSC / PAL з автоматичним вибором режиму;
• керування PTZ: інтерфейс RS485;
• підтримка понад 20 протоколів керування PTZ;
• швидкість RS485: 2400 / 4800 / 9600 біт/с;
• вихід живлення камери: 12 В DC, до 1 А;
• трасування кабелю: Cat 5, Cat 6, BNC;
• перевірка LAN-кабелю через RJ45;
• максимальна довжина вимірювання кабелю через BNC: до 620 м;
• заявлена точність вимірювання довжини: 98 %;
• мультиметр: 4-розрядний, максимальне відображуване значення 4000;
• постійна напруга: до 1000 В;
• змінна напруга: до 750 В;
• постійний та змінний струм: до 10 А;
• опір: до 40 МОм;
• перевірка діодів і провідності;
• акумулятор основного блока: 3000 мА·год;
• час заряджання: близько 4 годин;
• час автономної роботи: до 12 годин;
• робоча температура: від -10 до +70 °C;
• робоча вологість: 30–90 %;
• габарити основного блока: 206 × 112 × 49 мм;
• габарити приймача: 218 × 46 × 29 мм;
• габарити віддаленого адаптера: 107 × 90 × 24 мм.

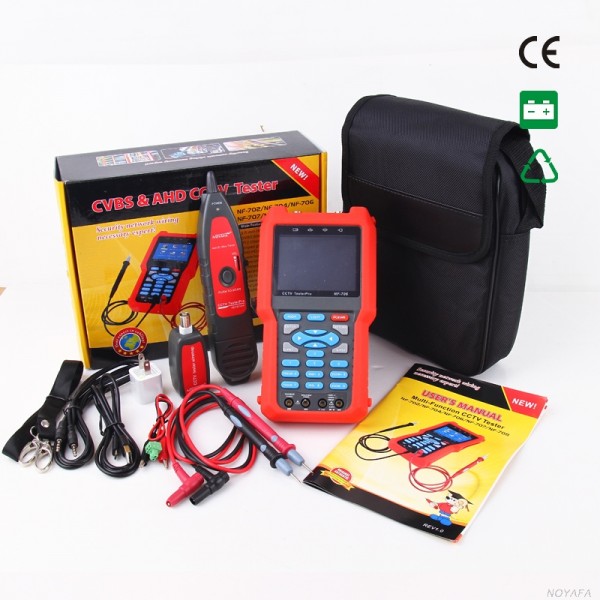

Комплектація CCTV тестера NF-706

• CCTV тестер NF-706 — 1 шт.;
• приймач — 1 шт.;
• віддалений адаптер — 1 шт.;
• захисний чохол — 1 шт.;
• джерело живлення 5 В постійного струму — 1 шт.;
• літієвий акумулятор 3,7 В — 1 шт.;
• карбонова батарея 9 В — 1 шт.;
• комплект щупів для мультиметра — 1 шт.;
• кабель BNC — 1 шт.;
• аудіокабель — 1 шт.;
• кабель RS485 — 1 шт.;
• страхувальний ремінець — 1 шт.;
• кабель живлення камери — 1 шт.;
• сертифікат відповідності — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.

Застосування NF-706

Багатофункціональний CCTV тестер NF-706 призначений для монтажників і сервісних спеціалістів, які працюють із системами відеоспостереження та кабельними лініями. За допомогою одного приладу можна перевірити аналогову камеру, керування PTZ, передавання відеосигналу, стан LAN-кабелю, знайти потрібну лінію в кабельному пучку, виміряти довжину кабелю та виконати основні електричні вимірювання.

Вбудований дисплей дозволяє контролювати відео без окремого монітора, вихід 12 В — тимчасово живити сумісну камеру, а генератор тестового сигналу — перевіряти кабель і пристрої відображення. Поєднання цих функцій із кабельним тестером, трасошукачем та мультиметром робить NF-706 універсальним інструментом для встановлення, налагодження та діагностики систем відеоспостереження безпосередньо на об'єкті.
