Кабельний тестер NF-806 для пошуку та перевірки кабельних ліній

Кабельний тестер NF-806 — прилад для пошуку потрібного кабелю серед інших провідників, перевірки ліній та визначення правильності підключення мережевих проводів. Модель орієнтована на роботи з телефонними лініями, витою парою, комп’ютерними та знеструмленими електричними проводами. Такий інструмент може бути корисним під час монтажу, обслуговування та перепідключення кабельних комунікацій, коли потрібно швидко знайти конкретну лінію в пучку або простежити її розташування.

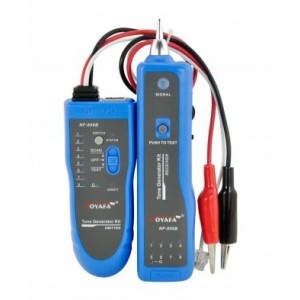

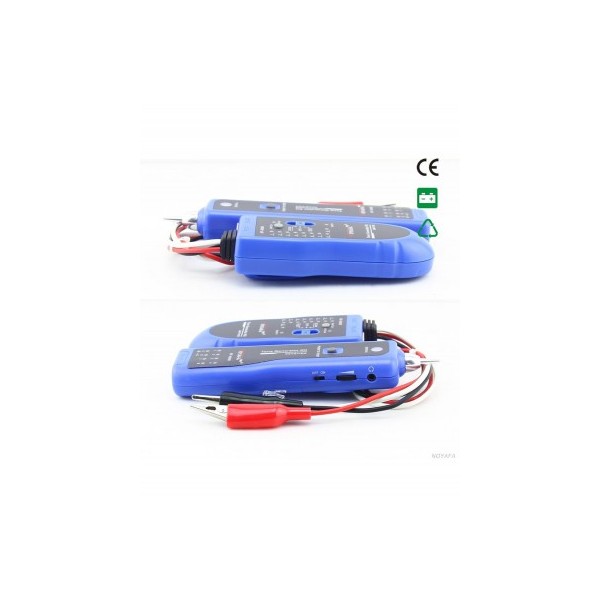

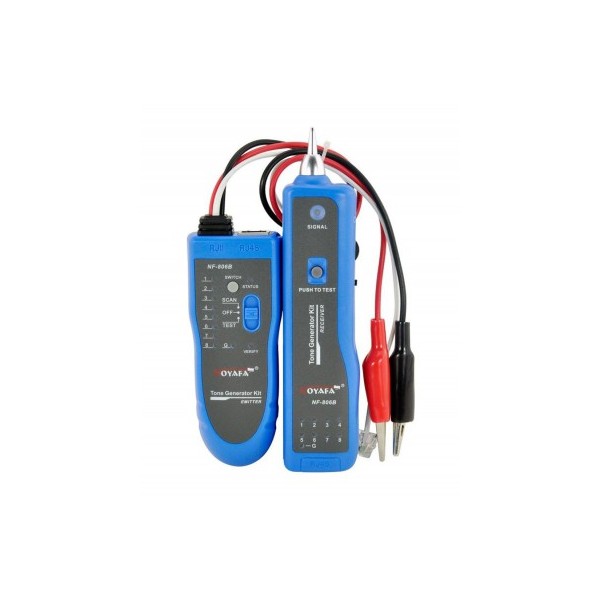

NF-806 складається з двох основних частин — генератора-передавача та пошукового приймача. Передавач подає в обрану кабельну лінію тестовий тональний сигнал, а приймач дає змогу виявити цей сигнал і визначити потрібний провід. Такий принцип роботи полегшує ідентифікацію кабелю без необхідності послідовно перевіряти всі схожі лінії вручну.

Важливо: кабельна лінія під час пошуку має бути знеструмлена. Прилад не можна підключати до робочої мережі 220 В.

Для яких завдань призначений NF-806

Основне призначення тестера — пошук та ідентифікація кабельних ліній. Прилад дає змогу виявляти телефонні проводи, виту пару та комп’ютерні кабелі, а також знаходити потрібну лінію серед групи однотипних проводів. Це особливо зручно під час обслуговування розподільних коробок, кабельних пучків та інших ділянок, де одночасно прокладено багато схожих кабелів.

NF-806 також можна застосовувати для пошуку знеструмлених електричних проводів. Для підключення до звичайного двожильного проводу використовуються затискачі типу «крокодил». Завдяки цьому сфера застосування приладу не обмежується лише лініями з модульними роз’ємами RJ45 та RJ11.

Окрема функція моделі — визначення правильності підключення мережевих проводів. Тому NF-806 поєднує можливості пошукового кабельного приладу та базового засобу перевірки підключення лінії. Це зручно для спеціалістів, які працюють із телекомунікаційними та мережевими кабелями й виконують не лише пошук, а й перевірку підключення.

Пошук телефонних і мережевих кабелів

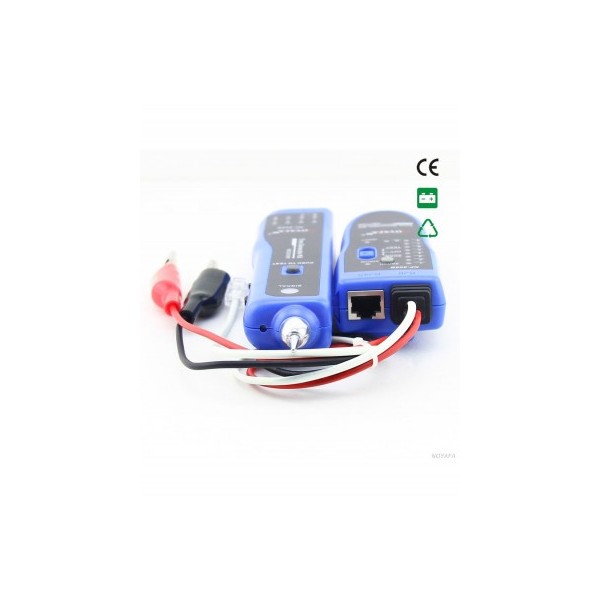

Для телефонних ліній та витої пари передбачена робота з роз’ємами RJ45 і RJ11. Передавач підключається до потрібної лінії та формує тестовий двотоновий сигнал. Далі оператор використовує приймач для виявлення цього сигналу. Такий спосіб дозволяє локалізувати конкретний кабель у пучку, де за зовнішнім виглядом визначити потрібну лінію складно.

Під час обслуговування комп’ютерної мережі кабельний тестер NF-806 може застосовуватися для пошуку потрібного кабелю, пов’язаного з конкретною лінією. Для телефонних мереж принцип аналогічний: тональний сигнал допомагає відрізнити потрібний провід від інших. Це робить прилад практичним інструментом для системних адміністраторів, спеціалістів зв’язку, монтажників та майстрів, які працюють із кабельними комунікаціями.

Робота зі знеструмленими двожильними проводами

NF-806 підтримує підключення не лише через RJ45 або RJ11. Для будь-якого двожильного проводу, зокрема електричного, можна використовувати затискачі «крокодил». Це дає можливість подати тестовий сигнал безпосередньо на пару провідників і виконати її пошук приймачем.

Такий режим може бути корисним, коли потрібно знайти знеструмлений провід або визначити його напрямок серед інших кабелів. При цьому необхідно дотримуватися головної умови експлуатації: тестована лінія не повинна перебувати під робочою напругою. Виробом не слід користуватися для підключення до діючої мережі 220 В.

Принцип роботи кабельного тестера NF-806

Передавач NF-806 генерує тестовий сигнал і подає його в кабель. Приймач реагує на сигнал, що дозволяє оператору послідовно перевіряти доступні проводи та визначати потрібний. Для цієї моделі використовується двотоновий сигнал, а відстань його передачі може становити до 1000 м.

Максимальна амплітуда вихідного сигналу становить до 8 В за розмахом. Для передавача заявлений захист від перевантаження 60/42 В змінного/постійного струму. Водночас це не означає можливість роботи з мережевою напругою 220 В: у характеристиках окремо зазначено, що прилад не можна підключати до робочої мережі 220 В.

Поєднання передавача та приймача робить метод пошуку зрозумілим: спочатку сигнал вводиться у вибрану лінію, після чого приймач використовується для її виявлення. Це дає змогу зосередитися на конкретному кабелі навіть там, де поруч проходить багато однотипних провідників.

Робота в шумних умовах і підсвічування

У NF-806 передбачена можливість підключення навушників. Вони входять до комплекту постачання та можуть використовуватися під час роботи в шумних умовах, коли звукову індикацію приймача важче розрізнити. Також доступне регулювання рівня гучності, що дозволяє налаштувати звук відповідно до умов роботи.

Ще одна додаткова функція — ліхтарик для підсвічування робочої зони. Він може бути зручним під час пошуку кабелів у місцях із недостатнім освітленням, наприклад у шафах, нішах або інших ділянках кабельної інфраструктури. Прилад також має функцію автоматичного вимкнення живлення.

Основні функції NF-806

• пошук телефонного проводу та вибір потрібної лінії з пучка;
• пошук витої пари, комп’ютерних та інтернет-кабелів;
• пошук і виявлення знеструмлених електричних проводів;
• визначення правильності підключення мережевих проводів;
• робота з лініями через роз’єми RJ45 та RJ11;
• підключення до двожильних проводів за допомогою затискачів «крокодил»;
• передавання тестового сигналу на відстань до 1000 м;
• регулювання рівня гучності;
• можливість використання навушників у шумних умовах;
• підсвічування робочої зони вбудованим ліхтариком;
• автоматичне вимкнення живлення.

Технічні характеристики кабельного тестера NF-806

Кому може бути корисний кабельний тестер

NF-806 розрахований на завдання, пов’язані з монтажем та обслуговуванням кабельних ліній. Прилад може використовуватися телекомунікаційними спеціалістами, телефоністами, системними адміністраторами та електриками під час роботи зі знеструмленими проводами. Його основна перевага в практичному сенсі полягає в можливості подати тестовий сигнал у конкретну лінію та знайти її приймачем серед інших кабелів.

Для системного адміністратора це може спростити пошук потрібної витої пари або мережевого проводу. Для спеціаліста телефонного зв’язку — ідентифікацію телефонної лінії. Під час робіт зі знеструмленою електропроводкою затискачі «крокодил» дають змогу підключити передавач до двожильного проводу та виконати його пошук. У кожному з цих сценаріїв необхідно враховувати вимогу щодо відсутності робочої напруги на тестованій лінії.

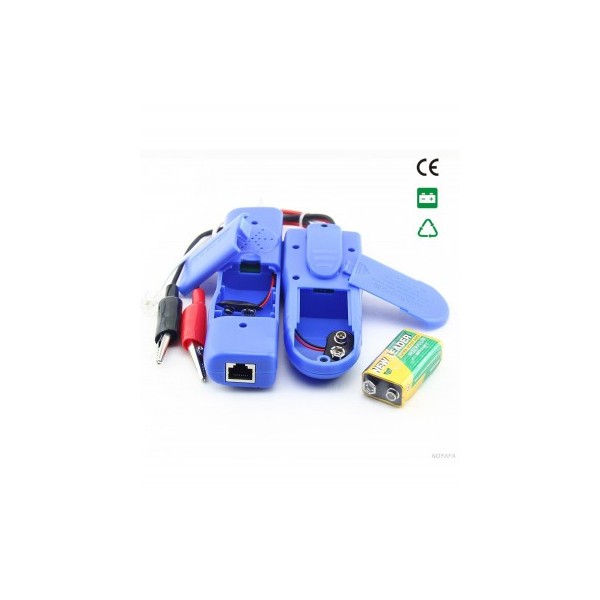

Комплект постачання NF-806

• пошуковий приймач NF-806 — 1 шт.;
• передавач — 1 шт.;
• батарея типу «Крона» 9 В — 2 шт.;
• навушники — 1 шт.;
• кабель RJ45 — 1 шт.;
• м’який чохол — 1 шт.;
• керівництво з експлуатації російською мовою — 1 шт.

Що важливо врахувати перед використанням

Перед підключенням NF-806 потрібно перевірити, що досліджувана кабельна лінія не перебуває під напругою. Для моделі прямо зазначено обмеження: не підключати до робочої мережі 220 В. Це важливо як для правильного застосування тестера, так і для дотримання умов його експлуатації.

Під час пошуку мережевої або телефонної лінії слід обрати відповідний спосіб підключення — RJ45, RJ11 або затискачі «крокодил» для двожильного проводу. Після подавання тестового сигналу пошуковий приймач використовується для виявлення потрібного кабелю. У шумному приміщенні можна скористатися комплектними навушниками та регулюванням гучності, а за недостатнього освітлення — ліхтариком для робочої зони.

NF-806 — практичний тестер для пошуку кабельних ліній

Кабельний тестер NF-806 поєднує функції пошуку телефонних, мережевих і знеструмлених двожильних проводів із перевіркою правильності підключення мережевих ліній. Модель працює з RJ45, RJ11 та затискачами «крокодил», передає двотоновий тестовий сигнал на відстань до 1000 м і має регулювання гучності, можливість роботи з навушниками, ліхтарик та автоматичне вимкнення живлення.
