Кабельний тестер і трасошукач ALT-RJ для RJ-45 та RJ-11

ALT-RJ — портативний кабельний тестер із комплектом із передавача та приймача, призначений для пошуку, трасування й базової діагностики телефонних і комп’ютерних кабелів із роз’ємами RJ-11 та RJ-45. Прилад допомагає знайти потрібний кабель, визначити його розташування, перевірити правильність підключення провідників і виявити пошкоджену або обірвану жилу. Окремою функцією є пошук прихованої електропроводки: під напругою — у пасивному режимі, без напруги — із застосуванням передавача сигналу.

Тестер ALT-RJ орієнтований на практичні роботи з кабельними лініями, коли потрібно швидко локалізувати провідник серед інших кабелів або перевірити базову цілісність з’єднання. Комплект складається з кабельного передавача-генератора та локатора-приймача. Передавач формує цифровий сигнал, а приймач використовується для його виявлення. Заявлена відстань передавання сигналу становить до 300 м, що дає змогу працювати не лише з короткими патч-кордами, а й із протяжнішими кабельними трасами в межах зазначеної дистанції.

Для чого призначений тестер ALT-RJ

Основне завдання ALT-RJ — спростити пошук і перевірку дротових ліній. Прилад можна застосовувати під час монтажу, обслуговування та пошуку несправностей у телефонній або комп’ютерній кабельній інфраструктурі. Якщо в пучку прокладено кілька однотипних проводів, тестер допомагає визначити саме той кабель, на який подано сигнал від передавача. Це зручно під час роботи в комутаційних шафах, кабельних каналах, біля розподільних коробок та в інших місцях, де одночасно проходить багато ліній.

ALT-RJ також використовується для перевірки кабелів RJ45 і RJ11 за схемою відповідності провідників. Така перевірка дає можливість побачити, чи правильно підключені контакти на обох кінцях кабелю, та виявити проблему, якщо одна з жил перебита або зламана. Для монтажника це корисний спосіб виконати оперативну перевірку після підключення або під час пошуку причини несправності лінії.

Пошук кабелю та вибір потрібної лінії з пучка

Однією з ключових функцій кабельного тестера ALT-RJ є визначення місцезнаходження кабелю. Для цього використовується передавач сигналу та приймач. Передавач підключають до потрібної лінії, після чого приймач дає змогу відстежувати сигнал і визначати потрібний провідник. Такий принцип роботи особливо корисний, коли маркування кабелів відсутнє, стерлося або не відповідає фактичному підключенню.

Функція вибору потрібного кабелю з пучка допомагає скоротити час на ручну перевірку великої кількості проводів. Замість послідовного від’єднання кожної лінії можна подати сигнал на конкретний кабель і знайти його за допомогою приймача. ALT-RJ підтримує два типи тонового сигналу, тому користувач може застосовувати доступний режим відповідно до конкретного завдання.

Перевірка кабелів RJ-45 і RJ-11

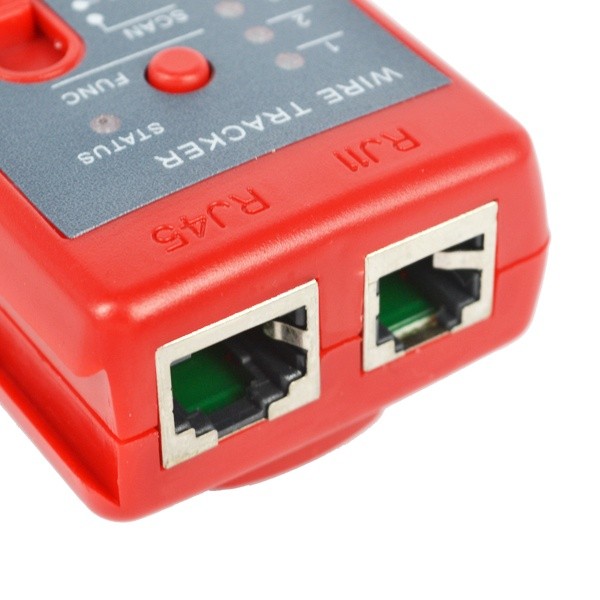

Модель ALT-RJ призначена для телефонних і комп’ютерних кабелів із роз’ємами RJ-11 та RJ-45. У комплекті передбачені окремі кабелі RJ11 і RJ45, що дозволяє підключати тестер до відповідних ліній без необхідності підбирати ці кабелі окремо. Функція перевірки відповідності провідників дає змогу контролювати правильність їх підключення між кінцями кабелю.

Для мережевої або телефонної лінії важливо не лише знайти потрібний кабель, а й переконатися в цілісності окремих жил. ALT-RJ може визначати перебиту або зламану жилу, тому підходить для базової діагностики ситуацій, коли фізично прокладений кабель не забезпечує очікуваного з’єднання. Прилад поєднує функції кабельного тестера та трасошукача в одному комплекті, що спрощує типові роботи з кабельною інфраструктурою.

Пошук прихованої електропроводки

Окрім роботи з RJ-11 та RJ-45, ALT-RJ має функції пошуку прихованої електропроводки. Проводку, що перебуває під напругою, прилад може шукати в пасивному режимі. Для пошуку прихованої електропроводки без напруги використовується передавач сигналу. Таким чином, один комплект можна застосовувати не лише для ідентифікації телекомунікаційних кабелів, а й для пошуку прихованих електричних провідників у передбачених режимах.

Наявність окремого передавача особливо важлива для ліній, на яких немає власного активного сигналу. Передавач формує цифровий сигнал із заявленим рівнем 8 Vp-p, після чого приймач використовується для його виявлення. За характеристиками ALT-RJ відстань передавання сигналу може становити до 300 м. Це дає змогу виконувати трасування кабельної лінії в межах заявленої дальності.

Передавач і приймач ALT-RJ

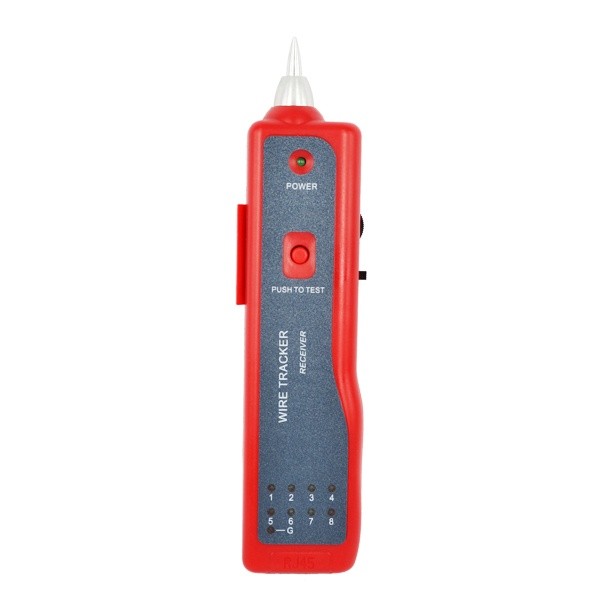

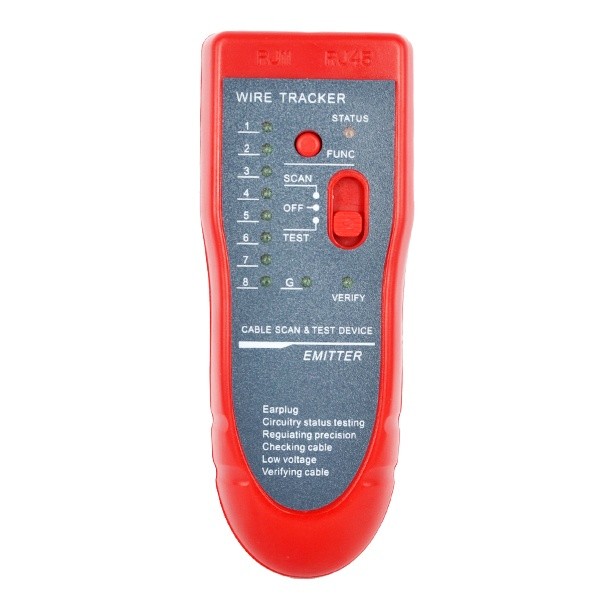

Комплект ALT-RJ побудований за схемою «передавач + приймач». Кабельний передавач-генератор створює тестовий сигнал, а локатор-приймач допомагає знайти його на трасі або серед інших кабелів. Струм споживання генератора становить 10 мА, а приймача — 30 мА. Обидва пристрої живляться від батарей типу «Крона» 9 В: для роботи комплекту використовуються дві батареї DC 9 В.

Передавач має габарити 126 × 49 × 34 мм, приймач — 175 × 42 × 25 мм. Роздільна конструкція з двох модулів зручна для перевірок, коли один елемент потрібно залишити біля точки підключення, а з другим переміщатися вздовж кабельної траси або працювати біля протилежного кінця лінії.

Два типи тонового сигналу та вбудований ліхтарик

ALT-RJ підтримує два типи тонового сигналу. Це дає змогу використовувати генератор і приймач для пошуку потрібного провідника за сигналом передавача. Функція орієнтована на практичну ідентифікацію кабелю, коли потрібно відрізнити одну лінію від сусідніх або простежити її напрямок.

У приймачі передбачений вбудований ліхтарик для підсвічування робочої зони. Ця функція може бути корисною під час роботи в місцях із недостатнім освітленням — наприклад, біля кабельних трас, у шафах або за обладнанням. У комплект також входять мініатюрні навушники, які є штатною частиною постачання ALT-RJ.

Основні функції кабельного тестера ALT-RJ

• визначення місцезнаходження кабелю;
• пошук прихованої електропроводки під напругою в пасивному режимі;
• пошук прихованої електропроводки без напруги з використанням передавача;
• пошук потрібного кабелю за сигналом передавача;
• вибір потрібного кабелю з пучка;
• перевірка правильності підключення провідників RJ45 і RJ11;
• визначення перебитої або зламаної жили кабелю;
• два типи тонового сигналу;
• вбудований ліхтарик для підсвічування.

Технічні параметри ALT-RJ

• Тип приладу: кабельний тестер і трасошукач, комплект із передавача та приймача.
• Підтримувані кабельні роз’єми: RJ-45, RJ-11.
• Режим передавання сигналу: цифровий сигнал.
• Рівень вихідного сигналу: 8 Vp-p.
• Відстань передавання сигналу: до 300 м.
• Струм споживання передавача-генератора: 10 мА.
• Струм споживання приймача: 30 мА.
• Габарити передавача: 126 × 49 × 34 мм.
• Габарити приймача: 175 × 42 × 25 мм.
• Живлення: 2 × DC 9 В, батареї типу «Крона».

Комплектація тестера ALT-RJ

• кабельний передавач-генератор — 1 шт.;
• кабельний локатор-приймач — 1 шт.;
• кабель RJ45 — 1 шт.;
• кабель RJ11 — 1 шт.;
• кабель із затискачами типу «крокодил» — 1 шт.;
• мініатюрні навушники — 1 шт.;
• інструкція — 1 шт.;
• батарея типу «Крона» — 2 шт.

Кому може бути корисний ALT-RJ

Кабельний тестер ALT-RJ доцільний для фахівців, які працюють із телефонними та комп’ютерними кабельними лініями й регулярно стикаються з необхідністю знайти конкретний провідник, перевірити відповідність жил або визначити пошкоджену жилу. Такий прилад може бути корисним під час монтажу нової лінії, перевірки вже прокладеного кабелю, пошуку потрібного відгалуження або локалізації проблемної ділянки за допомогою тонового сигналу.

Підтримка RJ-45 та RJ-11 дає змогу використовувати один комплект для двох типів кабельних підключень. Для роботи передавача й приймача використовуються дві батареї типу «Крона» 9 В, а вбудований ліхтарик допомагає підсвітити робочу зону.

ALT-RJ для монтажу та обслуговування кабельних ліній

Під час роботи з кабельною інфраструктурою значна частина часу може витрачатися не на ремонт, а на визначення того, який саме кабель потрібно перевірити. ALT-RJ поєднує генератор сигналу та приймач, тому дає змогу спочатку подати сигнал на потрібну лінію, а потім знайти її на трасі або серед інших проводів. Після ідентифікації кабелю можна виконати базову перевірку підключення провідників RJ45 або RJ11 і визначити наявність перебитої чи зламаної жили.
