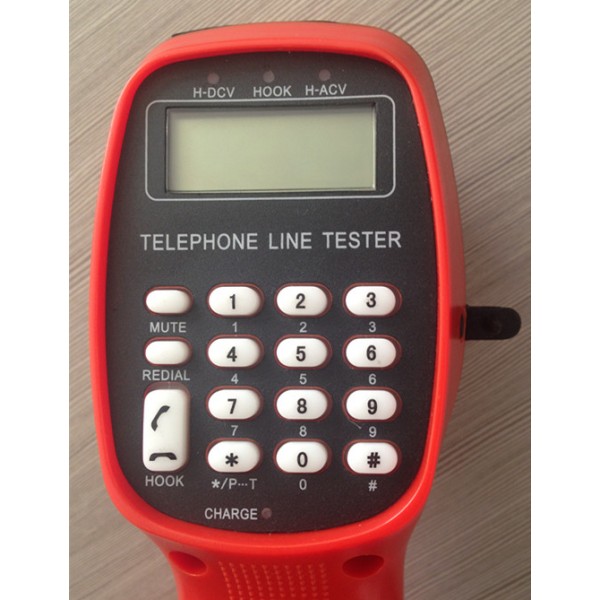

ALT-230 — переносний тестер телефонної мережі, призначений для перевірки стану телефонної лінії, виконання базових електричних вимірювань і пошуку несправностей під час обслуговування ліній зв’язку. Прилад поєднує функції тестової трубки та вимірювача: дає змогу перевіряти цілісність лінії, контролювати напругу, вимірювати опір ізоляції, набирати номери, приймати та здійснювати виклики. Завдяки цьому ALT-230 можна використовувати безпосередньо на кросі або під час перевірки абонентської телефонної лінії.

Модель підтримує роботу з сигналізацією FSK і DTMF, тональний та імульсний режими набору, має функцію визначення номера, гучномовець, пам’ять на 10 груп по 18 символів і РК-дисплей. Окремою практичною функцією є індикація високої змінної напруги, яка допомагає своєчасно виявити її на лінії. ALT-230 також підтримує ідентифікацію ISDN/ADSL та режим моніторингу високого опору.

Основні можливості ALT-230

Тестер розрахований на комплексну перевірку телефонної мережі без використання кількох окремих приладів для кожної операції. Під час діагностики можна послідовно оцінити електричний стан лінії, перевірити її цілісність, виконати набір номера та переконатися, що зв’язок працює. Такий набір функцій особливо корисний під час пошуку причини несправності, коли необхідно зрозуміти, чи пов’язана проблема з кабельною лінією, параметрами ізоляції або роботою телефонного з’єднання.

• Перевірка цілісності телефонної лінії — дає змогу контролювати наявність електричного з’єднання під час діагностики.
• Вимірювання постійної та змінної напруги в діапазоні 0–260 В із заявленою точністю ±5%.
• Вимірювання опору ізоляції до 30 МОм із двома діапазонами вимірювання.
• Робота як телефонна тестова трубка — набір номера, здійснення викликів і приймання дзвінків для перевірки телефонної лінії.
• Підтримка FSK/DTMF для відображення вхідного та набраного номера.
• Тональний та імпульсний набір для роботи з різними типами телефонних систем.
• Ідентифікація ISDN/ADSL під час перевірки ліній зв’язку.
• Гучномовець для роботи без постійного утримання трубки біля вуха.
• Пам’ять на 10 груп по 18 символів.
• РК-дисплей для відображення телефонних номерів і результатів вимірювань.
• Попередження про високу змінну напругу за допомогою світлового індикатора.

Перевірка телефонної лінії та пошук несправностей

Основне призначення ALT-230 — допомогти перевірити телефонну лінію безпосередньо в точці підключення. Прилад можна використовувати як тестову трубку: виконати набір номера, здійснити дзвінок або прийняти вхідний виклик. Це дозволяє перевірити працездатність лінії не лише за електричними параметрами, а й у режимі фактичного телефонного з’єднання.

Під час обслуговування кросу або кабельної мережі важливо швидко відокремити проблему з лінією від несправності кінцевого телефонного обладнання. ALT-230 дає змогу виконати таку первинну перевірку безпосередньо на лінії. Функція контролю цілісності допомагає оцінити наявність з’єднання, а вимірювання напруги та опору ізоляції надає додаткову інформацію про електричний стан перевірюваної пари.

Вимірювання напруги та опору ізоляції

ALT-230 вимірює постійну та змінну напругу від 0 до 260 В. Заявлена точність вимірювання становить ±5%. Така функція потрібна для контролю напруги на телефонній лінії та виявлення небажаної або підвищеної напруги перед подальшою роботою.

Для контролю стану ізоляції передбачене вимірювання опору до 30 МОм. Діапазон 0–10 МОм має похибку не більше ±5% ±0,1 МОм, а діапазон 10–30 МОм — не більше ±10% ±0,5 МОм. Результат вимірювання відображається на РК-дисплеї, тому оператор може одразу оцінити отримане значення. Функція моніторингу опору працює за значення від 1 МОм.

Поєднання перевірки напруги та опору ізоляції робить ALT-230 зручним саме для послідовної діагностики: спочатку можна проконтролювати електричний стан лінії, а після цього перейти до перевірки телефонного зв’язку та набору номера. Це спрощує роботу з однією й тією самою лінією на різних етапах перевірки.

FSK, DTMF та режими набору

Тестер підтримує DTMF, що відповідає GB/T15279-94, а також функцію визначення номера, сумісну з FSK/DTMF. Вхідний номер може відображатися в режимах FSK і DTMF; набраний номер також виводиться на дисплей. Завдяки цьому під час перевірки телефонного з’єднання користувач бачить номерну інформацію безпосередньо на екрані приладу.

ALT-230 підтримує як тональний, так і імпульсний набір. Це важливо під час роботи з телефонними лініями та системами, де можуть використовуватися різні способи набору. Наявність пам’яті на 10 груп по 18 символів доповнює функції телефонної трубки та дає змогу зберігати номерні послідовності в межах можливостей приладу.

Технічні характеристики ALT-230

Умови експлуатації та живлення

Тестер розрахований на роботу за температури від -10 до +55 °C і відносної вологості від 10 до 95%. Допустимий атмосферний тиск становить 86–106 кПа, а зазначений рівень шуму навколишнього середовища — не більше 60 дБ. Маса приладу становить 0,5 кг, габарити — 23,2 × 7,3 × 9,5 см.

Живлення ALT-230 здійснюється від акумулятора 9 В Ni-MH. У комплект постачання входить зарядний пристрій. Компактний формат і автономне живлення відповідають призначенню переносного тестера, який використовується безпосередньо біля точки перевірки телефонної мережі.

Для яких завдань підходить тестер телефонної мережі ALT-230

ALT-230 доцільно використовувати там, де потрібно перевірити стан телефонної лінії та одразу виконати функціональну перевірку зв’язку. Прилад підходить для робіт на телефонному кросі, перевірки абонентських ліній, пошуку несправностей у кабельній парі та контролю параметрів перед підключенням або під час технічного обслуговування. При цьому одна модель поєднує вимірювальні функції з можливостями телефонної тестової трубки.

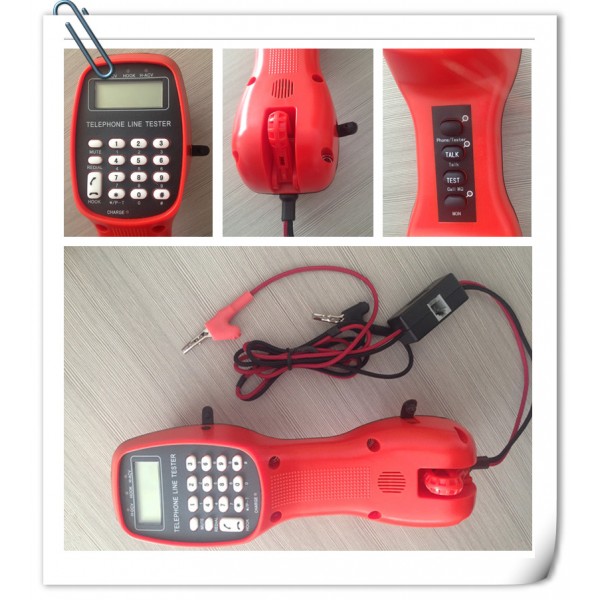

Комплект постачання

• телефонний тестер ALT-230 — 1 шт.;
• тестовий щуп RJ11 — 1 шт.;
• зарядний пристрій — 1 шт.
