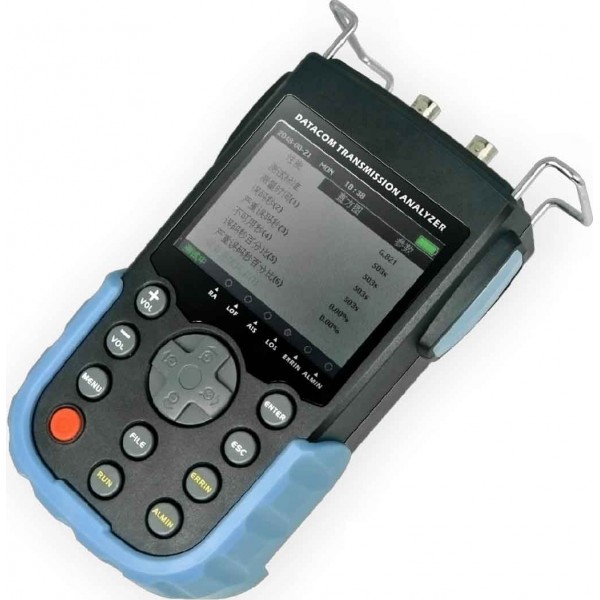

Тестер потоку E1 OPT E1 Ber

OPT E1 Ber — спеціалізований тестер цифрового потоку E1, призначений для перевірки параметрів лінії та аналізу якості передавання даних. Прилад підтримує аналіз відповідно до рекомендацій ITU-T G.821, G.826 та M.2100, тому дає змогу виконувати контроль потоку E1 за стандартизованими критеріями. Модель орієнтована на роботу з лініями, де важливо не лише зафіксувати наявність сигналу, а й оцінити помилки, аварійні стани та результати тестування.

Тестер працює з кодом HDB3 і підтримує типові для E1 шаблони PCM30, PCM31, PCM30CRC та PCM31CRC. Завдяки цьому OPT E1 Ber можна налаштовувати відповідно до параметрів перевірюваного цифрового потоку. Вхідна чутливість становить від 0 до -43 дБ, а стандартний вхідний імпеданс — 75 Ом. Робота з імпедансом 120 Ом доступна опційно.

Призначення тестера OPT E1 Ber

Основне завдання OPT E1 Ber — тестування потоку E1 з контролем ключових параметрів передавання. Прилад дає змогу аналізувати стан лінії, працювати з тестовими шаблонами, виявляти та імітувати аварійні стани, а також вносити контрольні помилки з установленою інтенсивністю. Такий набір функцій корисний там, де необхідно перевірити роботу E1-з’єднання та отримати результати для подальшої оцінки.

Підтримка ITU-T G.821, G.826 та M.2100 забезпечує можливість аналізу показників відповідно до поширених рекомендацій для цифрових каналів і систем передавання. Це важливо під час роботи з потоком E1, оскільки сам факт наявності сигналу не завжди дає повне уявлення про якість передавання. Для діагностики необхідно враховувати помилки, втрату сигналу, втрату циклової синхронізації та інші події, які можуть впливати на роботу каналу.

Аналіз за ITU-T G.821, G.826 та M.2100

OPT E1 Ber підтримує аналіз відповідно до ITU-T G.821, G.826 та M.2100. У практичному тестуванні це дає можливість оцінювати результати не лише як окремі показники, а в межах стандартизованого підходу до контролю цифрових ліній. Для користувача це означає зручнішу перевірку потоку E1 та більш системне опрацювання отриманих даних.

Рекомендації G.821 та G.826 застосовуються для оцінювання характеристик цифрового передавання, зокрема показників, пов’язаних із помилками. Підтримка M.2100 доповнює можливості аналізу приладу. В описі моделі зазначено саме сумісність аналізу з цими рекомендаціями, що варто враховувати під час вибору тестера для робіт, де необхідна перевірка E1 за відповідними критеріями.

Робота з аварійними станами та внесенням помилок

Тестер OPT E1 Ber підтримує виявлення та імітацію аварійних станів LOS, LOF, AIS і RA. Така функціональність дає змогу перевіряти реакцію лінії або підключеного обладнання на характерні порушення в E1-потоці. Прилад може використовувати ці події в межах тестування, допомагаючи оцінити поведінку каналу за різних умов.

• LOS — стан втрати сигналу.
• LOF — стан втрати циклової синхронізації.
• AIS — аварійний індикаційний сигнал.
• RA — аварійний стан, позначений у функціях тестера як RA.

Окремою функцією є внесення помилок. Для OPT E1 Ber передбачені режими Single, 10E-3, 10E-5 та 10E-7. Режим Single використовується для одиничного внесення помилки, а інші значення задають відповідний рівень помилок у межах тесту. Це дозволяє створювати контрольовані умови перевірки та оцінювати реакцію системи на помилки в цифровому потоці.

Підтримувані шаблони E1

Для тестування передбачені шаблони PCM30, PCM31, PCM30CRC та PCM31CRC. Наявність кількох варіантів дає змогу вибрати конфігурацію відповідно до параметрів конкретного E1-потоку. Варіанти з позначенням CRC призначені для режимів, у яких використовується контроль CRC, тоді як PCM30 і PCM31 дозволяють працювати з відповідними структурами без цього позначення.

Під час налаштування важливо використовувати той шаблон, який відповідає параметрам лінії або обладнання, що перевіряється. Це допомагає уникнути ситуації, коли невідповідність конфігурації сприймається як несправність або помилка передавання. OPT E1 Ber надає користувачеві вибір із чотирьох зазначених шаблонів.

Вхідні параметри та код HDB3

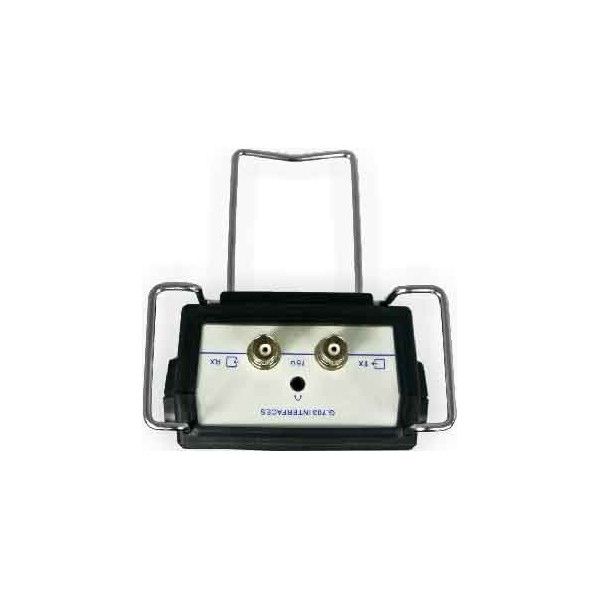

Вхідна чутливість тестера становить 0...-43 дБ. Цей параметр визначає діапазон рівня вхідного сигналу, у межах якого передбачена робота приладу. Для E1-ліній також важливий правильний вибір імпедансу. У стандартній конфігурації OPT E1 Ber має вхідний імпеданс 75 Ом, а варіант 120 Ом зазначений як опційний.

Прилад працює з лінійним кодом HDB3, який використовується в цифрових системах передавання E1. Підтримка HDB3 є однією з базових характеристик цієї моделі та визначає її орієнтацію саме на тестування відповідних цифрових потоків.

Збереження результатів і підключення через USB

OPT E1 Ber оснащений пам’яттю на 100 000 результатів. Великий обсяг збереження зручний під час послідовного виконання тестів, коли потрібно накопичувати вимірювальні дані та повертатися до них після завершення перевірок. Наявність пам’яті зменшує потребу фіксувати кожний отриманий результат окремо вручну.

Для підключення передбачений інтерфейс USB. Він доповнює можливості роботи з результатами та робить прилад зручнішим у складі робочого комплекту для тестування ліній зв’язку. У комплект постачання також входить SD-карта.

Автономне живлення

Джерелом живлення OPT E1 Ber є перезаряджувані акумулятори. Такий тип живлення дозволяє використовувати тестер без постійного підключення до мережевого блока живлення. Для заряджання та живлення приладу в комплекті передбачено блок живлення.

Акумуляторне живлення зручне для переносного вимірювального обладнання, оскільки тестер можна використовувати без постійної прив’язки до стаціонарної розетки. Конкретна тривалість автономної роботи в початкових характеристиках не зазначена, тому цей параметр не слід оцінювати без додаткових офіційних даних.

Технічні характеристики OPT E1 Ber

• Тип приладу: тестер потоку E1.
• Аналіз: відповідно до ITU-T G.821, G.826 та M.2100.
• Вхідна чутливість: 0...-43 дБ.
• Вхідний імпеданс: 75 Ом.
• Імпеданс 120 Ом: опційно.
• Код: HDB3.
• Аварійні стани: виявлення та імітація LOS, LOF, AIS, RA.
• Внесення помилок: Single, 10E-3, 10E-5, 10E-7.
• Шаблони: PCM30, PCM31, PCM30CRC, PCM31CRC.
• Інтерфейс: USB.
• Пам’ять: 100 000 результатів.
• Живлення: перезаряджувані акумулятори.

Комплектація

• аналізатор потоку OPT E1 Ber — 1 шт.;
• блок живлення — 1 шт.;
• SD-карта — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель 75 Ом BNC-BNC — 2 шт.;
• сумка для перенесення — 1 шт.

Комплектація містить необхідні елементи, зазначені для цієї моделі: сам аналізатор, блок живлення, SD-карту, два кабелі BNC-BNC з імпедансом 75 Ом, інструкцію та сумку для перенесення. Варіант підключення 120 Ом є опційним і не зазначений у наведеному комплекті постачання.

Що важливо врахувати під час вибору

OPT E1 Ber варто розглядати насамперед як спеціалізований тестер для цифрових потоків E1. Ключовими характеристиками моделі є підтримка HDB3, аналіз за ITU-T G.821, G.826 та M.2100, робота з шаблонами PCM30/PCM31 і їх CRC-варіантами, а також можливість виявляти й імітувати аварійні стани. Якщо для конкретної лінії потрібен імпеданс 120 Ом, необхідно врахувати, що ця конфігурація вказана як опційна.

Для завдань, де важливо не лише перевірити E1-сигнал, а й отримати розширені результати тестування, корисними є функція внесення помилок і пам’ять на 100 000 результатів. USB-інтерфейс, SD-карта в комплекті та акумуляторне живлення доповнюють основні вимірювальні можливості моделі.

OPT E1 Ber для тестування цифрових ліній E1

Тестер OPT E1 Ber поєднує основні функції, необхідні для перевірки E1: підтримку HDB3, роботу з PCM30, PCM31, PCM30CRC і PCM31CRC, аналіз за G.821, G.826 та M.2100, контроль аварій LOS, LOF, AIS і RA, а також внесення помилок Single, 10E-3, 10E-5 і 10E-7. Вхідна чутливість 0...-43 дБ і стандартний імпеданс 75 Ом визначають основні параметри підключення, при цьому 120 Ом доступні як опція.

Якщо потрібен тестер E1 із можливістю зберігати великий масив результатів, OPT E1 Ber пропонує пам’ять на 100 000 записів, USB-інтерфейс і комплектується SD-картою. У стандартний комплект також входять два кабелі 75 Ом BNC-BNC, блок живлення, інструкція та сумка для перенесення. Це спеціалізоване рішення для перевірки та аналізу цифрового потоку E1 з чітко визначеним набором вимірювальних і тестових функцій.
