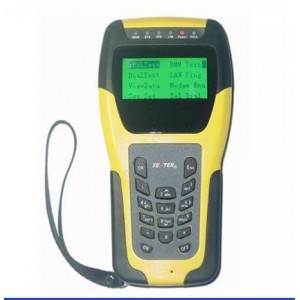

Тестер DSL ALT-332B для ADSL, ADSL2+ та VDSL2

ALT-332B — багатофункціональний портативний тестер DSL, призначений для перевірки та технічного обслуговування ліній xDSL. Прилад підтримує ADSL, ADSL2, ADSL2+, READSL і VDSL2, дає змогу контролювати параметри фізичного рівня DSL, виконувати мережеві тести, працювати в режимі емуляції модема та проводити базові електричні вимірювання за допомогою вбудованого мультиметра. Компактний ручний формат робить тестер зручним для діагностики ліній безпосередньо на місці монтажу або обслуговування.

Тестер ALT-332B дає змогу оцінювати якість послуг під час монтажу, будівництва та тестових випробувань ліній зв’язку. Один прилад поєднує функції DSL-тестера, засобу перевірки PPP-з’єднання, емулятора абонентського модема, мультиметра та інструмента для контролю параметрів кабельної лінії. Підключення до лінії можливе через стандартний роз’єм RJ11 або кабель із затискачами типу «крокодил».

Основні можливості тестера ALT-332B

Прилад підтримує тестування основних технологій xDSL: ADSL, ADSL2, ADSL2+, READSL і VDSL2. Під час перевірки DSL-лінії користувач може контролювати швидкість каналу, загасання, шумові параметри, вихідну потужність, стан підключення, карту каналу та помилки. Для VDSL2 також підтримується відображення додаткових параметрів лінії та профілів 8a, 8b, 8c, 8d, 12a, 12b і 17a.

ALT-332B підтримує емуляцію модема та може використовуватися замість абонентського модема під час перевірки підключення. Передбачено набір PPPoE та PPPoA, введення імені користувача й пароля ISP, а також Ping-тести для WAN і LAN. Підтримуються багатопротокольні режими PPPoE/PPPoA з LLC або VC-MUX.

Окремий режим DMM розширює можливості тестера під час роботи з кабельними лініями. Прилад вимірює напругу постійного та змінного струму, опір петлі, ємність і опір ізоляції. Це дає змогу в межах одного пристрою виконати як перевірку DSL-параметрів, так і електричний контроль лінії перед подальшою діагностикою.

Функції для діагностики DSL та мережевого підключення

На фізичному рівні DSL тестер відображає параметри з’єднання та дає змогу перевіряти стан каналу без використання окремого абонентського обладнання. Для ADSL і ADSL2+ передбачено контроль швидкості передавання та приймання даних, загасання, рівня шуму, вихідної потужності, помилок і карти каналу. У режимі VDSL2 доступний контроль швидкості upstream і downstream, параметрів лінії, помилок, інформації DSLAM та захисту від імпульсного шуму INP.

Функція Ping використовується для перевірки доступності вузлів у WAN і LAN. Підтримка PPPoE/PPPoA дає можливість перевірити авторизацію у провайдера безпосередньо з тестера, використовуючи налаштовані облікові дані. Прилад також має функцію телефонної трубки, пам’ять даних і можливість передавання результатів на комп’ютер для подальшої роботи з програмним забезпеченням.

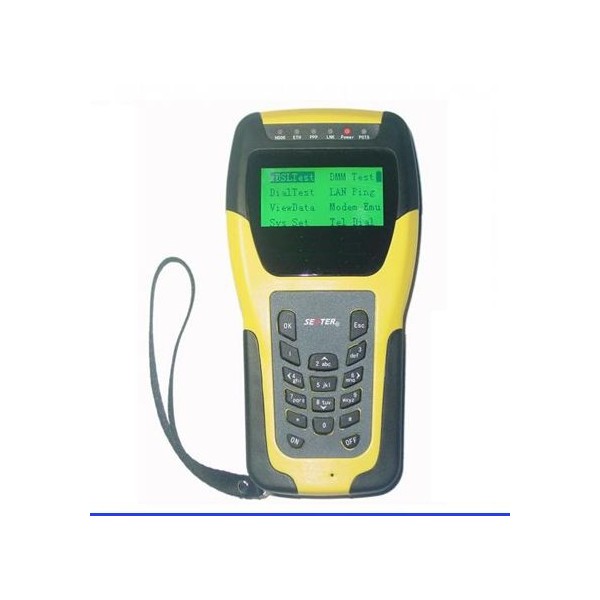

Керування виконується через меню на РК-дисплеї. У системних налаштуваннях можна задавати час підсвічування, параметри автоматичного вимкнення, тон натискання клавіш, атрибути PPPoE/PPPoA, ім’я користувача та пароль, а також відновлювати заводські значення. Якщо з клавіатурою певний час не виконуються дії, передбачено автоматичне вимкнення приладу.

Технічні характеристики

Підключення, живлення та робота з даними

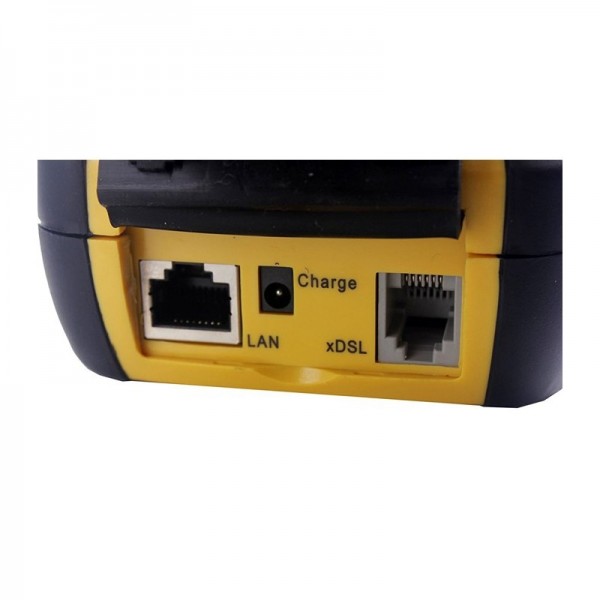

Для підключення до тестованої лінії ALT-332B використовує стандартний інтерфейс RJ11 або кабель із затискачами типу «крокодил». Такий варіант підключення дає змогу працювати як зі стандартною телефонною розеткою, так і безпосередньо з провідниками лінії. Стан основних режимів і подій супроводжується звуковою та світлодіодною індикацією, зокрема для живлення, PPP, LAN і xDSL.

Прилад оснащений вбудованим літій-іонним акумулятором ємністю 2000 мА·год. Заявлена тривалість автономної роботи становить понад 3,5 години. Функція пам’яті дає змогу зберігати дані, а програмне забезпечення для комп’ютера використовується для передавання та роботи з результатами вимірювань.

Для яких завдань призначений ALT-332B

DSL-тестер ALT-332B орієнтований на перевірку та обслуговування ліній xDSL, коли потрібно визначити параметри з’єднання, перевірити роботу ADSL/ADSL2+/VDSL2, протестувати PPP-з’єднання або виконати базові вимірювання електричних параметрів лінії. Прилад може застосовуватися під час монтажу, будівництва та тестових випробувань ліній, а також для оцінювання якості надання послуг зв’язку.

Поєднання DSL-тестів, емуляції модема, Ping для WAN/LAN, підтримки PPPoE/PPPoA, мультиметра, пам’яті даних і підключення до ПК дозволяє виконувати кілька етапів перевірки одним портативним пристроєм. Це особливо корисно в ситуаціях, коли потрібно послідовно перевірити фізичні параметри лінії, синхронізацію DSL і мережеве підключення.

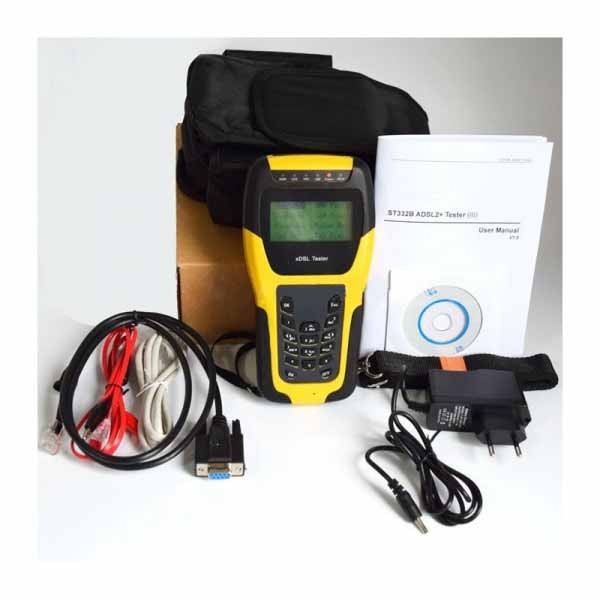

Комплект поставки

• DSL-тестер ALT-332 — 1 шт.
• Блок живлення — 1 шт.
• Інтерфейсний кабель — 1 шт.
• Диск із програмним забезпеченням — 1 шт.
• Кабель із затискачами типу «крокодил» — 1 шт.
• Кабель RJ-11 — 1 шт.
