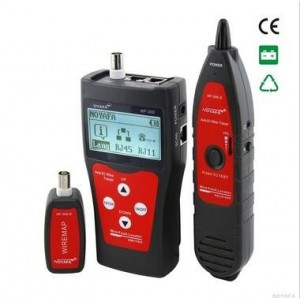

Багатофункціональний кабельний тестер Noyafa NF-300

Noyafa NF-300 — багатофункціональний кабельний тестер для перевірки, пошуку та трасування кабельних ліній із металевими провідниками. Прилад призначений для роботи з телефонними, комп’ютерними, сигнальними мережами, витою парою, коаксіальними та іншими кабелями. Його можливості охоплюють як базову перевірку правильності підключення й обтискання, так і пошук потрібного проводу в пучку, визначення обриву або короткого замикання та вимірювання довжини кабельної лінії.

Тестер NF-300 може бути корисним під час монтажу, ремонту та технічного обслуговування мереж. Він дає змогу послідовно перевіряти стан лінії, знаходити проблемну ділянку та виконувати трасування без необхідності розбирати всю кабельну систему. Такий набір функцій робить прилад практичним інструментом для спеціалістів, які працюють із локальними комп’ютерними мережами, телефонними лініями, сигнальними кабелями та іншими провідними комунікаціями.

Основні можливості кабельного тестера NF-300

Одна з ключових функцій Noyafa NF-300 — визначення потрібного кабелю або окремого проводу в пучку. Це особливо зручно, коли поруч прокладено багато схожих ліній і необхідно швидко знайти конкретне підключення. Прилад також підтримує трасування кабелю, тому може застосовуватися під час діагностики вже змонтованих мереж, пошуку траси та локалізації проблемних ділянок.

NF-300 перевіряє кабель на обрив, коротке замикання, зворотну полярність, перехресне та парне з’єднання, а також допомагає виявляти перешкоди від сусідніх фаз. Для кабелів типу RJ45, RJ11 і BNC доступна перевірка цілісності та правильності з’єднань. Прилад також дає змогу визначити обірваний провід і відстань до місця обриву для витої пари та телефонного кабелю.

Окрема практична функція — перевірка правильності обтискання витої пари та телефонного кабелю. Після монтажу роз’ємів тестер допомагає переконатися, що провідники з’єднані належним чином і в лінії немає обривів, коротких замикань або неправильних перехресних підключень. Це спрощує первинну перевірку нової кабельної лінії та пошук помилок після ремонту.

Вимірювання довжини кабелю до 2500 м

Noyafa NF-300 підтримує вимірювання довжини LAN-кабелю та коаксіального кабелю в діапазоні від 1 до 2500 м. Для виконання вимірювання не потрібно проводити пряме механічне вимірювання всієї траси, що особливо актуально для довгих або вже прокладених ліній. Функція може використовуватися під час перевірки кабельних бухт, змонтованих мереж і ділянок, доступ до яких обмежений.

Передбачена можливість калібрування тестера під конкретний кабель. Це важливо, оскільки різні типи кабелів можуть мати відмінні електричні характеристики. Користувач може налаштувати прилад відповідно до кабельної лінії, з якою працює. Результат вимірювання можна відображати в метрах, дюймах або ярдах залежно від обраних налаштувань.

Крім визначення загальної довжини, NF-300 використовується для оцінювання відстані до місця обриву кабелю. Така можливість допомагає звузити зону пошуку несправності: замість перевірки всієї лінії спеціаліст отримує орієнтир щодо розташування пошкодженої ділянки. У практичній роботі це може скоротити кількість зайвих перевірок і спростити локалізацію дефекту.

Які кабелі підтримує Noyafa NF-300

Кабельний тестер розрахований на роботу з різними типами ліній із металевими провідниками. У вихідних характеристиках зазначені вита пара STP/UTP 5E і 6E, телефонний кабель, коаксіальний кабель, електричні та сигнальні кабелі. Для підключення до інших металевих провідників можна використовувати перехідник із затискачами типу «крокодил».

• вита пара STP/UTP 5E та 6E;
• телефонні кабелі;
• коаксіальні кабелі;

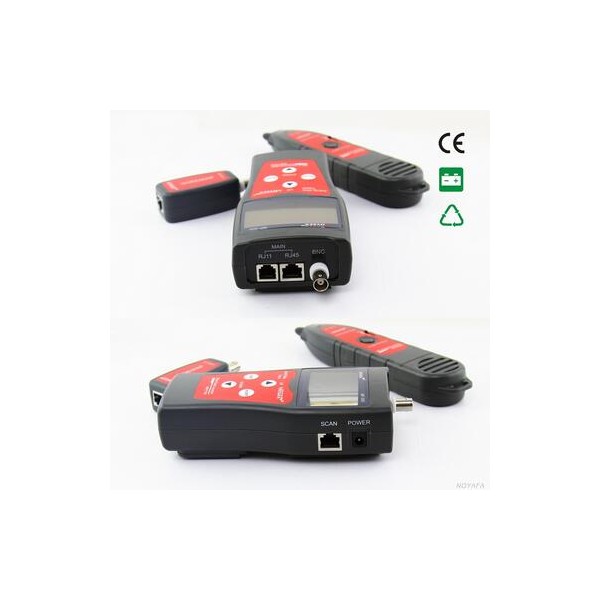

• кабелі з роз’ємами RJ45, RJ11 і BNC;
• електричні та сигнальні кабелі з металевими провідниками;
• інші металеві лінії при підключенні через затискачі «крокодил».

Завдяки підтримці кількох типів кабелю один NF-300 можна використовувати для різних завдань у межах монтажу та обслуговування кабельної інфраструктури. Прилад орієнтований не лише на стандартні комп’ютерні мережі, а й на телефонні, коаксіальні та сигнальні лінії, що розширює сферу його застосування.

Діагностика обривів, коротких замикань і помилок з’єднання

Під час перевірки кабельної лінії важливо не просто встановити факт несправності, а зрозуміти її характер. NF-300 підтримує перевірку на обрив і коротке замикання, визначення зворотного та перехресного з’єднання, контроль парного підключення та виявлення проблем із провідниками. Це дає змогу використовувати тестер як для перевірки нової мережі після монтажу, так і для діагностики кабелю, який уже експлуатується.

Для витої пари та телефонних ліній особливо корисним є поєднання перевірки схеми з’єднання з визначенням відстані до обриву. Якщо лінія не працює через пошкодження провідника, тестер допомагає не лише виявити проблему, а й отримати інформацію про приблизну відстань до несправної ділянки відповідно до можливостей приладу.

Трасування та пошук потрібної лінії

У розподільчих коробках, шафах, кабельних каналах або пучках проводів пошук потрібної лінії без спеціального інструмента може займати багато часу. Noyafa NF-300 оснащений функцією трасування, яка допомагає ідентифікувати потрібний кабель серед інших. У комплект входить приймач, що використовується під час пошуку та простеження лінії.

Функція пошуку кабелю актуальна під час модернізації мережі, перенесення обладнання, ремонту, перевірки невідомої розводки або роботи з кабелями без чіткого маркування. Вона доповнює основні тестові можливості NF-300 і дозволяє застосовувати один комплект не тільки для перевірки цілісності, а й для фактичного пошуку необхідного провідника.

Екран і налаштування тестера

NF-300 оснащений дисплеєм із роздільною здатністю 128 × 64 точки та робочою площею 54 × 40 мм. На екрані відображається інформація, необхідна для проведення тестів і налаштування приладу. Користувач може змінювати одиниці вимірювання, регулювати яскравість і встановлювати час автоматичного вимкнення тестера.

Для яких робіт підходить NF-300

За набором функцій кабельний тестер Noyafa NF-300 орієнтований на спеціалістів, які монтують і обслуговують мідні кабельні мережі. Його можна використовувати під час робіт із комп’ютерними та телефонними лініями, сигнальними кабелями, коаксіальними з’єднаннями та іншими кабелями з металевими провідниками. У вихідному описі прилад рекомендований комп’ютерним спеціалістам, ремонтникам, монтажникам мідних мереж, зв’язківцям, монтерам і телефоністам.

Технічні характеристики Noyafa NF-300

• Призначення: тестування, пошук і трасування кабельних ліній.
• Діапазон вимірювання довжини: 1–2500 м.
• Калібрування: передбачена можливість калібрування під заданий кабель.
• Одиниці вимірювання: метр, дюйм, ярд.
• Дисплей: 128 × 64 точки.
• Площа екрана: 54 × 40 мм.
• Перевірка несправностей: обрив, коротке замикання, зворотне та перехресне з’єднання, проблеми парного підключення, перешкоди.
• Роз’єми та кабелі: RJ45, RJ11, BNC, STP/UTP 5E і 6E, телефонний, коаксіальний, електричний і сигнальний кабель.
• Додаткові налаштування: яскравість екрана та час автоматичного вимкнення.
• Відповідність: у характеристиках зазначений сертифікат відповідності CE.

Комплектація

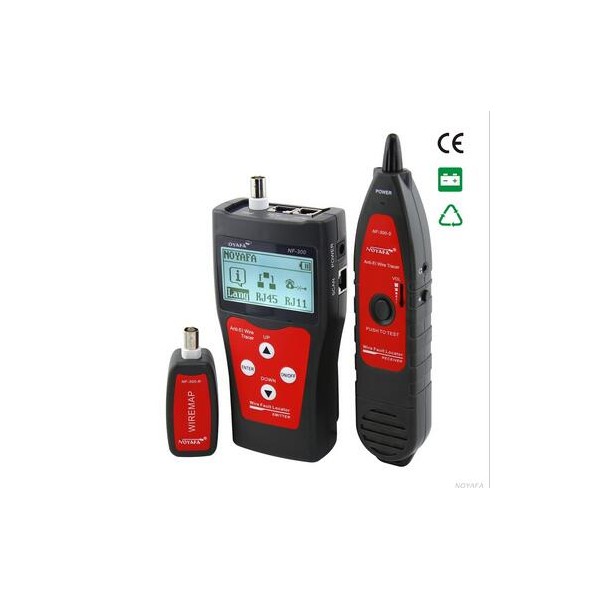

1. Тестер NF-300 — 1 шт.
2. Приймач — 1 шт.
3. Датчик — 1 шт.
4. Навушники — 1 шт.
5. Кабель-перехідник RJ11 — 1 шт.
6. Елементи живлення типу «Крона» 9 В — 2 шт.
7. Кабель-перехідник RJ45 — 1 шт.
8. Перехідник із затискачами «крокодил» — 1 шт.
9. Інструкція з експлуатації російською мовою — 1 шт.
10. Сумка-чохол — 1 шт.
11. Коробка — 1 шт.

Практичний інструмент для роботи з кабельними мережами

Noyafa NF-300 поєднує функції кабельного тестера та інструмента для пошуку й трасування ліній. Він дозволяє працювати з найбільш поширеними типами мідних кабелів, перевіряти правильність підключення, знаходити обриви та короткі замикання, визначати потрібну лінію в пучку й вимірювати довжину кабелю до 2500 м.

Для монтажника або спеціаліста з обслуговування мереж важливо, що одна й та сама система може застосовуватися на різних етапах роботи — від первинної ідентифікації кабелю до перевірки його стану після підключення. Підтримка RJ45, RJ11, BNC, витої пари, телефонного та коаксіального кабелю робить NF-300 універсальним рішенням у межах заявлених типів ліній.
