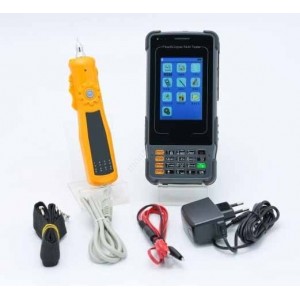

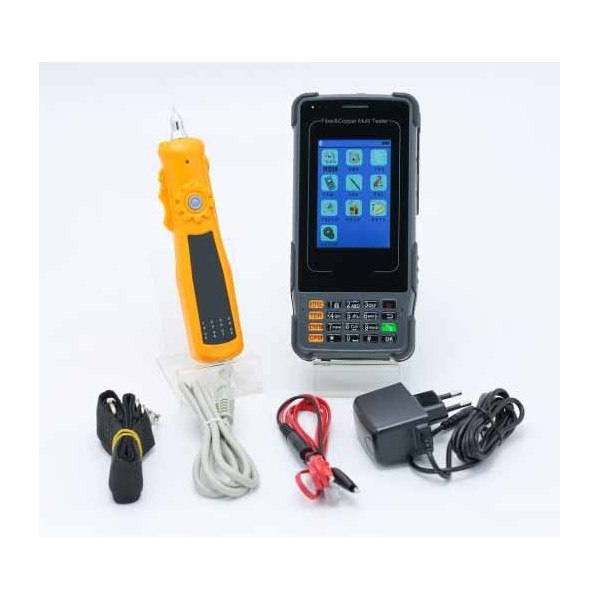

Універсальний тестер ліній зв’язку ALT S600 DSL

ALT S600 DSL — багатофункціональний професійний тестер для діагностики мідних, DSL/VDSL та оптичних ліній зв’язку. В одному приладі поєднано можливості xDSL-тестера, кабельного рефлектометра TDR, цифрового мультиметра DMM, трасошукача, тестера послідовності жил, оптичного вимірювача потужності, візуального локатора пошкоджень волокна VFL і телефонної трубки для роботи з лінією. Така конфігурація дає змогу виконувати комплексну перевірку телекомунікаційної інфраструктури без необхідності використовувати кілька окремих приладів.

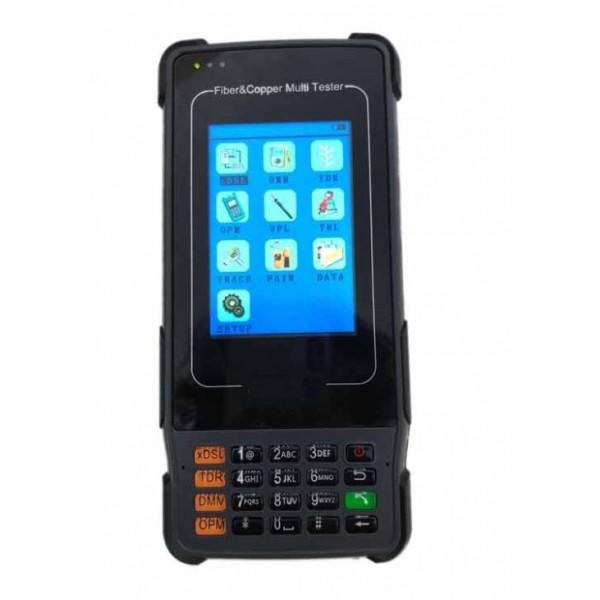

Тестер ALT S600 призначений для монтажу, налагодження, діагностики та обслуговування ліній зв’язку. Він підтримує технології ADSL, ADSL2, ADSL2+, READSL і VDSL2, дає змогу аналізувати параметри DSL-з’єднання, перевіряти електричні характеристики мідної пари, визначати відстань до обриву або короткого замикання методом TDR, трасувати кабелі та виконувати базові вимірювання в оптичних мережах. Результати відображаються на кольоровому РК-дисплеї 3,5 дюйма з роздільною здатністю 320 × 480 пікселів.

Основні можливості ALT S600 DSL

• тестування ADSL, ADSL2, ADSL2+, READSL і VDSL2;
• емуляція модема та перевірка мережевого з’єднання;
• підтримка VLAN, Vectoring, HLOG і QLN;
• перевірка WAN PING і LAN PING;
• вхід до ISP із використанням імені користувача та пароля;
• цифровий мультиметр DMM для вимірювання AC/DC напруги, ємності, опору шлейфу та опору ізоляції;
• кабельний рефлектометр TDR для визначення відстані до місця пошкодження;
• трасування мережевого, телефонного, коаксіального, USB-кабелю та витої пари;
• перевірка послідовності провідників і виявлення обриву;
• оптичний вимірювач потужності;
• візуальний локатор пошкоджень оптичного волокна VFL;
• функція стаціонарного телефону для роботи з телефонною лінією;
• живлення від літій-іонного акумулятора.

Тестування xDSL

ALT S600 DSL дає змогу оцінювати стан фізичного рівня xDSL-лінії та отримувати параметри, необхідні для пошуку причин нестабільного або відсутнього з’єднання. Прилад підтримує емуляцію модема, PING, VLAN, HLOG і QLN, відображення статистики кодів помилок, бітове представлення сигналу, параметри BPT/SNR, а також налаштування параметрів модема VPI/VCI.

Для мережевої діагностики підтримуються FTP-клієнт, робота з фіксованою IP-адресою, тестування мережевого рівня та перевірка доступності вузлів. Це дозволяє використовувати тестер не лише для вимірювання параметрів фізичної лінії, а й для перевірки фактичного проходження IP-з’єднання.

Параметри ADSL

У режимі ADSL прилад підтримує стандарти ITU G.994.1 (G.hs), G.992.5 і G.992.5 Annex L та сумісний з ADSL, ADSL2 і READSL. Максимальна заявлена відстань підключення становить до 6,5 км. Діапазон вимірювання загасання — 0–63,5 дБ, запас за відношенням сигнал/шум — 0–32 дБ.

• швидкість висхідного каналу в interleaved/fast режимі: 0–1,2 Мбіт/с;
• швидкість низхідного каналу в interleaved/fast режимі: 0–24 Мбіт/с;
• модулювальні біти в підканалі DMT: 0–15;
• контроль кодів помилок CRC, HEC, FEC, NCD, OCD;
• відображення вихідної потужності DSL;
• контроль стану DSL-лінії, зокрема втрати сигналу та розриву з’єднання.

Параметри VDSL2

Для VDSL2 підтримується стандарт ITU G.993.2. Прилад також сумісний з ADSL2+ та ADSL. Швидкість висхідного й низхідного каналів у режимах interleaved/fast становить 0–100 Мбіт/с. ALT S600 відображає інформацію DSLAM, дані про помилкові секунди, INP, параметри SNR та запас сигнал/шум по каналу.

Підтримуються профілі VDSL2 8a, 8b, 8c, 8d, 12a, 12b і 17a. Для аналізу стану лінії доступне відображення модулювальних бітів DMT, частотних точок підканалів, статистики CRC, HEC, FEC, NCD та OCD, а також вихідної потужності DSL.

Мультиметр DMM для перевірки мідної пари

Вбудований цифровий мультиметр розширює можливості ALT S600 під час діагностики телефонних і телекомунікаційних кабелів. Він дозволяє перевіряти постійну та змінну напругу, ємність, опір шлейфу й опір ізоляції. Такі вимірювання допомагають оцінити електричний стан пари до переходу до детальнішого аналізу DSL або рефлектометрії.

• постійна напруга DC: від -400 до 400 В, роздільна здатність 0,1 В;
• змінна напруга AC: 0–290 В;
• ємність: 0–1000 нФ;
• точність вимірювання ємності 0–10 нФ: ±2 нФ;
• точність у діапазоні 10–1000 нФ: ±2% ±2 нФ;
• опір шлейфу: 0–20 кОм;
• точність для 0–100 Ом: ±3% ±4 Ом;
• точність для 100–500 Ом: ±3%;
• точність для 500 Ом–20 кОм: ±2%;
• опір ізоляції: 0–50 МОм.

Кабельний рефлектометр TDR

Функція TDR призначена для визначення місця пошкодження мідного кабелю за відстанню. Тестер може виявляти обриви та короткі замикання й виконувати автоматичне або ручне вимірювання відстані. Базова дальність тестування становить 8 км, також зазначені варіанти 4, 16 і 32 км залежно від виконання.

• дальність вимірювання: 8 км;
• варіанти дальності: 4 км, 16 км і 32 км;
• максимальна роздільна здатність: 1 м;
• мертва зона / початок тестування: 0 м;
• діапазон VOP: регульований;
• точність визначення відстані: ≤1 м;
• амплітуда тестового імпульсу: ≥30 В;
• споживана потужність: 1 Вт.

Трасування та перевірка кабелів

ALT S600 підтримує пошук і трасування різних типів кабелю. Прилад може працювати з мережевим кабелем, витою парою, телефонною лінією, USB-кабелем і коаксіальним кабелем. У режимі перевірки стану лінії визначаються обрив і коротке замикання, а також полярність постійної напруги.

• підтримувані кабелі: мережевий, вита пара, телефонний, USB, коаксіальний;
• визначення обриву та короткого замикання;
• визначення позитивної та негативної полярності DC;
• дальність передавання пошукового сигналу: не менше 3 км;
• допустима постійна напруга: не більше 48 В.

Перевірка послідовності провідників

Для мережевого кабелю доступна перевірка порядку жил за допомогою приймача. Послідовність контролюється за світлодіодною індикацією, що дозволяє визначити правильність підключення провідників і виявити обрив.

Оптичний вимірювач потужності

Універсальний тестер ALT S600 може оснащуватися функцією вимірювання оптичної потужності. Вона призначена для перевірки рівня сигналу в оптоволоконних лініях у широкому спектральному діапазоні. Як фоточутливий елемент використовується InGaAs-датчик.

• діапазон довжин хвиль: 800–1700 нм;
• тип датчика: InGaAs;
• діапазон вимірювання потужності: -70…+10 дБм або -50…+26 дБм;
• точність: ±5%;
• підтримувані оптичні конектори: FC, ST, SC.

Візуальний локатор пошкоджень VFL

Функція VFL використовується для візуального пошуку дефектів оптичного волокна. Джерело видимого червоного світла з довжиною хвилі 650 ±20 нм допомагає локалізувати місця пошкодження, перегину або порушення цілісності волокна на доступних для візуального контролю ділянках.

• тип джерела: FP-LD;
• довжина хвилі: 650 ±20 нм;
• конектор: універсальний адаптер 2,5 мм для SC, FC, ST;
• режими роботи: безперервний CW або модуляція 2 Гц;
• сумісні типи волокна: одномодове SM та багатомодове MM.

Зручність роботи та сфера застосування

Завдяки поєднанню xDSL-аналізатора, DMM, TDR, трасошукача та оптичних функцій ALT S600 DSL орієнтований на фахівців, які працюють із різними типами телекомунікаційних ліній. Один прилад можна використовувати під час підключення абонентів, пошуку несправностей у мідній парі, перевірки параметрів DSL/VDSL, тестування цілісності кабелю, трасування комунікацій та базової діагностики оптичного волокна.

Літій-іонний акумулятор робить тестер придатним для виїзних робіт, а кольоровий дисплей 3,5 дюйма забезпечує відображення параметрів і результатів вимірювань без додаткового обладнання. Наявність телефонної функції дозволяє використовувати ALT S600 безпосередньо на телефонній лінії для перевірки зв’язку та набору номера.

Додаткові функції та конфігурація

Для ALT S600 зазначені додаткові функції, які необхідно обирати під час замовлення. До них належать функція мультиметра DMM, рефлектометр TDR із відповідною дальністю та оптичний вимірювач потужності. Оскільки доступність окремих модулів залежить від конфігурації конкретного приладу, перед замовленням потрібно враховувати заявлене виконання моделі.

• D — функція мультиметра DMM;
• 4 — рефлектометр TDR 4 км; також зазначені варіанти 8 і 16 км;
• G — оптичний вимірювач потужності.

ALT S600 DSL поєднує засоби для перевірки xDSL, мідних кабелів і оптичного волокна в одному корпусі, тому підходить для комплексної діагностики телекомунікаційних ліній під час монтажу, налагодження та пошуку несправностей.
