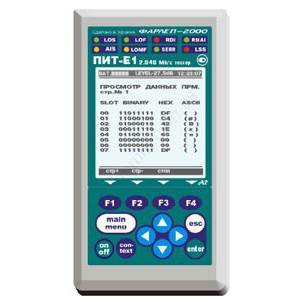

Тестер ПИТ Е1

Тестер ПИТ Е1

Тестер ПИТ Е1. Предназначен для анализа потока Е1. Вес 400 г.

подробнее


16 500 грн.

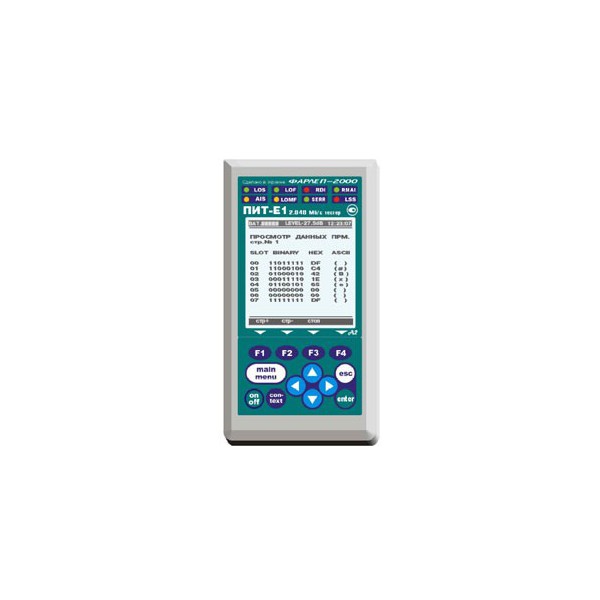

Описание прибора тестер ПИТ-Е1



Прибор предназначен для эксплуатационного контроля и диагностики трактов передачи оборудования связи (рекомендация О.151 ITU-T) и структуры первичного цифрового потока систем с ИКМ (рекомендация G.704 ITU-T).





Тестер ПИТ Е1 подключается к интерфейсу первичного сетевого стыка (рекомендация G.703 ITU-T) и может работать в режимах формирования и контроля различных тестовых сигналов в кодах ЧПИ (AMI) и МЧПИ (HDB-3), а также в режиме мониторинга сигналов оборудования ИКМ (рекомендация О.162 ITU-T).



Общие характеристики:



Рабочие условия эксплуатации:

- температура окружающей среды от плюс 5 до плюс 40 °C;

- относительная влажность воздуха 90 %, при температуре 25 °C;

- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм. рт. ст.);

- напряжение сети (220±22) В, частотой (50±0,5) Гц (при питании тестера от блока питания).



Нормальные условия эксплуатации:



- температура окружающей среды (+20±5) °C;

- относительная влажность воздуха от 40 до 80 %, при температуре 25 °C;

- атмосферное давление от 84 до 104,7 кПа (от 630 до 800 мм. рт. ст.);

- напряжение сети (220±4,4) В, частотой (50±0,5) Гц (при питании тестера от блока питания).



2 ТЕХНИЧЕСКИЕ ДАННЫЕ



2.1 Характеристики передатчика ПИТ Е1



2.1.1 Передатчик в режиме контроля трактов передачи обеспечивает формирование следующих тестовых сигналов в кодах ЧПИ (AMI) и МЧПИ (HDB-3):

а) псевдослучайная последовательность (ПСП) с периодом 27-1, 211-1, 215-1 и 220-1 тактовых интервалов (рекомендация О.151 ITU-T) с номинальной скоростью передачи (2048000 ±6) бит/с и возможностью изменения тактовой частоты в пределах ±6 кГц;

б) ПСП со вставкой ошибок битовых одиночных или регулярных с коэффициентом ошибок от 1х10-1 до 1х10-7;

в) СИАС - сигнал индикации аварийного состояния (рекомендация О.162 ITU-T);

г) пропадание сигнала.

2.1.2 Передатчик в режиме контроля оборудования с ИКМ обеспечивает формирование стандартного группового сигнала в кодах ЧПИ (AMI) и МЧПИ (HDB-3), соответствующего ГОСТ 27763, с фиксацией следующих состояний:

а) изменение тактовой частоты в пределах (2048±6) кГц;

б) пропадание сигнала

в) авария сигнала (ошибки по коду с вероятностью 1х10-3);

г) авария цикла;

д) авария сверхцикла;

е) СИАС;

ж) АДС - авария дальней станции (рекомендация G.706 ITU-T);

и) АСЦДС - авария сверхцикла дальней станции (рекомендация G.732 ITU-T);

к) СУВ 1, СУВ 2, СУВ 3, СУВ 4 в выбранном канале;

л) кодовая комбинация для закона А, соответствующая синусоидальному сигналу с часто-

той 1 кГц и номинальным уровнем 0 дБм0 в выбранном канальном интервале.

2.1.3 Форма импульса сигнала прямоугольная со следующими параметрами:

а) номинальное напряжение импульса сигнала любой полярности на измерительном нагрузочном сопротивлении (120±1,2) Ом - (3±0,3) В;

б) пиковое напряжение в отсутствии импульса сигнала на нагрузочном сопротивлении

(120±1,2) Ом не более 0,3 В;

в) номинальная длительность импульса – (244±25) нс;

г) максимальное отношение длительностей амплитуд импульсов разной полярности на

уровне половины номинальной амплитуды - от 0,95 до 1,05;

д) независимо от полярности напряжений, импульсы сигнала укладываются в шаблон, приведенный на чертеже 7 ГОСТ 26886.

2.1.4 Размах фазового дрожания, измеренный с использованием полосового фильтра с граничными частотами 20 Гц и 100 кГц и спадом 20 дБ на декаду или с использованием фильтра верхних частот с частотой среза 20 Гц и спадом 20 дБ на декаду и фильтра нижних частот с частотой среза 100 кГц и спадом 20 дБ на декаду, не превышает 1,5Т (длительность одного тактового интервала Т составляет 488 нс).

Размах фазового дрожания, измеренный с использованием полосового фильтра с гранич-

ными частотами 18 кГц и 100 кГц и спадом 20 дБ на декаду или с использованием фильтра верхних частот с частотой среза 18 кГц и спадом 20 дБ на декаду и фильтра нижних частот с частотой среза 100 кГц и спадом 20 дБ на декаду, не превышает 0,2Т.



2.2 Характеристики приемника ПИТ Е1:



2.2.1 Вход приемника симметричный относительно «земли» и обеспечивает следующие

параметры (рекомендация G.703 ITU-T):

а) номинальное входное сопротивление с измерительным кабелем №1 (контакты

«ПМ 120») - (120±6) Ом на частоте 1024 кГц. Затухание несогласованности не менее:

- 12 дБ в диапазоне частот u1086 от 51 до 102 кГц;

- 18 дБ в диапазоне частот от 102 до 2048 кГц;

- 14 дБ в диапазоне частот от 2048 до 3072 кГц;

б) входное сопротивление тестера в режиме моста с измерительным кабелем №1 (контакты «ПМ 2,1к») не менее 2 кОм на частоте 1024 кГц;

в) номинальное входное сопротивление с измерительным кабелем №1 (контакты

«СИНХР») - (120±6) Ом на частоте 1024 кГц. Диапазон амплитуд входного сигнала от 1,5 до 3,3 В.

2.2.2 Приемник обеспечивает безошибочный прием сигналов, соответствующих требованиям 2.2.2 – 2.2.4, с учетом следующих условий:

а) изменения затухания входных сигналов на частоте 1024 кГц в пределах от 0 до 36 дБ;

б) отклонения тактовой частоты до ±6000 Гц от номинальной (2048 кГц);

в) при модуляции входного сигнала фазовым дрожанием и фазовым дрейфом по синусоидальному закону (А/2)sin(πft). Размах А не меньше величин, определяемых шаблоном, приведенным на чертеже 5г ГОСТ 26886. Параметры, указанные на чертеже 5г, составляют: f0=1,2х10-5 Гц,

f1=20 Гц, f2 = 2,4 кГц, f3 = 18 кГц, А0 = 36,9Т, А1 = 1,5Т, А2 = 0,2Т.

2.2.3 Приемник обеспечивает (рекомендация О.151 ITU-T):

а) регистрацию текущего значения количества ошибок по коду или по битам в диапазоне от 0 до 4,29х109;

б) индикацию текущего значения количества ошибок по коду или по битам от 0 до 9999 в

виде целого числа, и от 1,00х104 до 4,29х109 в экспоненциальной форме;

в) индикацию значения коэффициента ошибок nх10-m в диапазоне от 1х10-1 до 0,01х10-9.

2.2.4 Сигнализация светодиодами приемника отображает следующие состояния:

- LOS – отсутствие сигнала;

- AIS – сигнал об аварии (прием всех 1);

- LOF – отсутствует цикловая синхронизация;

- LOMF – отсутствует сверхцикловая синхронизация;

- RDI – дефект на дальнем конце, передается битами А в NFAS;

- SERR– индикатор превышения порога ошибок 10-3. Порогом считается превышение

уровня битовых ошибок, если производится битовое тестирование, или более 30 % блоков

CRC с ошибками, если есть синхронизация по CRC;

- RMAI – индикация неисправности в сверхцикле на дальнем конце, (бит Y в MFAS равен единице в двух последовательных сверхциклах);

- LSS – потеря синхронизации u1090 тестовой последовательности.

2.3 В тестере предусмотрена возможность прослушивания выбранного канала и проведения переговоров с помощью телефонной гарнитуры.

2.4 Тестер ПИТ Е1 имеет RS – 232 интерфейс для подключения к компьютеру.

2.5 Электропитание тестера осуществляется от внешнего блока питания БПП-3 сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц или от внутренних аккумуляторных элементов (2хАА NimH) с номинальным напряжением 2,4 В.

Потребляемая мощность от сети переменного тока не более 8 В⋅А.

2.6 Время установления рабочего режима тестера не более 1 минуты.

2.7 Продолжительность непрерывной работы тестера при питании от внешнего блока питания не ограниченна. При работе от внутренних аккумуляторных элементов время работы зависит от режима работы, но не менее 3 часа.

2.8 Средний срок службы не менее 10 лет.

2.9 Средняя наработка на отказ не менее 8000 часов.

2.10 Габаритные размеры измерительного блока не более 85×155×40 мм.

Габаритные размеры блока питания не более 45×70×80 мм.

2.11 Масса измерительного блока ПИТ-Е1 (Седна) не более 0,4 кг.

Масса блока питания не более 0,15 кг.
