Кабельний тестер NOYAFA NF-8601W — багатофункціональна діагностика мережевих ліній

NOYAFA NF-8601W — багатофункціональний кабельний тестер для перевірки, пошуку та діагностики мідних кабельних ліній. Прилад поєднує функції тестера розводки, вимірювача довжини кабелю, трасошукача, PING-тестера та засобу перевірки PoE. Він працює з мережевими кабелями на роз'ємах RJ45, телефонними лініями RJ11 і коаксіальними кабелями BNC, тому підходить для монтажу, налагодження та обслуговування різних типів кабельної інфраструктури.

Модель NF-8601W допомагає не лише перевірити цілісність кабелю, а й локалізувати типові несправності, визначити довжину лінії, знайти потрібний кабель у пучку та ідентифікувати порт на мережевому обладнанні. Результати тестування відображаються на кольоровому LCD-дисплеї з підсвічуванням і роздільною здатністю 320×240 точок. Такий формат подання інформації спрощує роботу під час монтажу локальної мережі, пошуку несправностей і перевірки вже прокладених ліній.

Основні можливості кабельного тестера NF-8601W

Функціональність NOYAFA NF-8601W орієнтована на комплексну перевірку кабельних з'єднань. Прилад дає змогу виконувати базові операції з діагностики без використання кількох окремих пристроїв. Це особливо зручно під час обслуговування розгалужених мереж, де необхідно швидко перевіряти різні сегменти, знаходити потрібні кабелі та визначати характер несправності.

• перевірка кабелів RJ45, RJ11 і BNC;
• тестування витої пари STP/UTP категорій 5E та 6E;
• визначення довжини кабельної лінії;
• трасування кабелю та пошук потрібної лінії;
• пошук обриву та короткого замикання;
• перевірка правильності розводки жил;
• виявлення переплутаних, перехрещених, реверсивних і розділених пар;
• контроль перехресних перешкод у мережевому кабелі;
• виконання PING-тесту;
• перевірка PoE;
• ідентифікація потрібного порту комутатора або маршрутизатора;
• збереження результатів тестування та можливість експорту даних на комп'ютер.

Перевірка розводки та пошук пошкоджень кабелю

Одна з основних функцій NF-8601W — перевірка правильності з'єднання провідників у кабелі. Тестер допомагає визначити обрив, коротке замикання, неправильне підключення та інші помилки розводки. Під час роботи з витою парою прилад може використовуватися для детальної перевірки стану пар, що важливо після обтискання конекторів, монтажу інформаційних розеток або введення нової кабельної лінії в експлуатацію.

Вимірювання довжини кабелю до 2000 м

NF-8601W підтримує вимірювання довжини кабелів RJ45, RJ11 і BNC. Максимальна заявлена відстань визначення довжини становить до 2000 м. Для калібрування використовується кабель завдовжки не менше 10 м. Після калібрування прилад можна застосовувати для оцінювання фактичної довжини прокладеної лінії, перевірки кабелю на барабані та пошуку ділянки, пов'язаної з обривом або коротким замиканням.

Трасування кабелю та пошук потрібної лінії

Для пошуку кабелю NF-8601W використовується разом із приймачем NF-8601-S. Тональний сигнал дає змогу простежити потрібну лінію серед інших кабелів і швидше знайти її під час монтажу або ремонту. Максимальна заявлена відстань трасування для мереж RJ11, RJ45 і BNC становить до 1000 м.

Функція трасування особливо корисна у телекомунікаційних шафах, серверних, кросових і місцях з великою кількістю однотипних кабелів. Замість послідовного відключення ліній можна скористатися генератором сигналу та приймачем, щоб визначити потрібний кабель і скоротити час пошуку.

Ідентифікація порту Ethernet

NF-8601W підтримує функцію Port Flash для візуального пошуку мережевого порту. Під час підключення тестера до лінії можна визначити відповідний порт на комутаторі або маршрутизаторі за індикацією. Це спрощує роботу в стійках і шафах, де одночасно підключено багато мережевих кабелів і потрібно швидко встановити відповідність між розеткою, кабельною лінією та портом активного обладнання.

PING-тест і перевірка PoE

Кабельний тестер NOYAFA NF-8601W підтримує PING-тест, що дозволяє перевірити мережеве з'єднання на рівні передачі даних. Ця функція доповнює діагностику фізичної кабельної лінії та допомагає оцінити працездатність підключення після завершення монтажу або ремонту.

Також передбачена перевірка PoE. За допомогою тестера можна контролювати наявність живлення через Ethernet, що актуально під час роботи з мережевими пристроями, які отримують живлення кабелем. Поєднання перевірки PoE та PING дозволяє швидше перевірити підключення мережевого обладнання без переходу між кількома окремими вимірювальними приладами.

Вісім дистанційних ідентифікаторів у комплекті

Версія NF-8601W комплектується вісьмома дистанційними датчиками NF-8601-R. Вони використовуються для ідентифікації та перевірки кількох кабельних ліній. Така комплектація зручна під час роботи на об'єктах з великою кількістю мережевих розеток або кабельних трас: дистанційні модулі можна підключити в різних точках, а потім послідовно виконувати перевірку з боку кросової або комутаційної шафи.

Підтримувані типи кабелів та інтерфейси

NF-8601W призначений для роботи з поширеними типами мідних кабельних ліній. Основний тестер має інтерфейси RJ45, RJ11 і BNC. Для витої пари заявлена підтримка STP/UTP 5E та 6E. Також прилад використовується з телефонними й коаксіальними кабелями, що розширює сферу його застосування порівняно з простими LAN-тестерами, орієнтованими лише на RJ45.

Під час трасування можуть перевірятися не тільки стандартні мережеві та телефонні кабелі, а й інші металеві провідники, підключені через перехідник із затискачами типу «крокодил». Це корисно для пошуку ліній, що не мають стандартного модульного роз'єму на доступному кінці.

Живлення та конструкція

Габарити основного тестера NF-8601-M становлять 173 × 92 × 35 мм, приймача NF-8601-S — 183 × 58 × 35 мм, дистанційного датчика NF-8601-R — 106 × 32 × 30 мм. Робочий температурний діапазон заявлений від -10 до +60 °C, відносна вологість навколишнього середовища — 20–70%.

Технічні характеристики NOYAFA NF-8601W

• модель: NF-8601W;
• основний тестер: NF-8601-M;
• приймач: NF-8601-S;
• дистанційний датчик: NF-8601-R;
• інтерфейси: RJ45, RJ11, BNC, microUSB, microSD/TF;
• типи кабелів: вита пара STP/UTP 5E, 6E, телефонні та коаксіальні кабелі;
• максимальна довжина вимірювання кабелю: до 2000 м;
• максимальна відстань трасування: до 1000 м;
• мінімальна довжина кабелю для калібрування: 10 м;
• роздільна здатність LCD-дисплея: 320 × 240 точок;
• джерело живлення: літієвий акумулятор 3,7 В, 1800 мА·год;
• робоча температура: від -10 до +60 °C;
• відносна вологість: 20–70%;
• габарити тестера: 173 × 92 × 35 мм;
• габарити приймача: 183 × 58 × 35 мм;
• габарити дистанційного датчика: 106 × 32 × 30 мм.

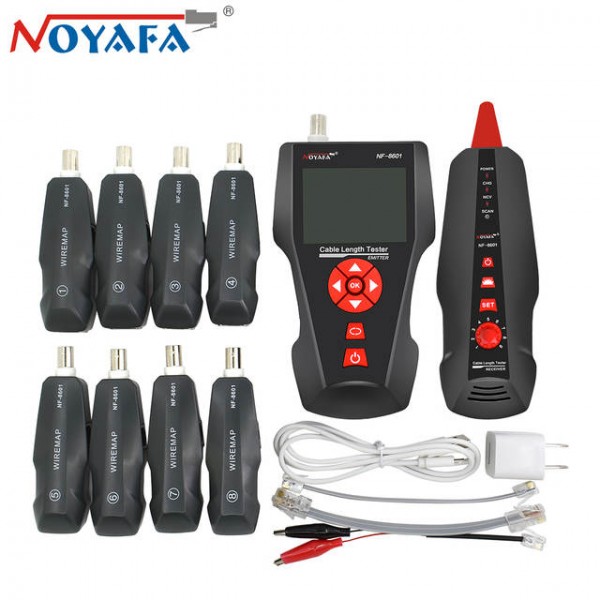

Комплектація NF-8601W

• основний тестер NF-8601-M — 1 шт.;
• приймач NF-8601-S — 1 шт.;
• дистанційний датчик NF-8601-R — 8 шт.;
• літієвий акумулятор — 2 шт.;
• кабель-перехідник RJ45–RJ45 — 1 шт.;
• кабель-перехідник RJ11–RJ11 — 1 шт.;
• кабель-перехідник RJ11 із затискачами «крокодил» — 1 шт.;
• USB-кабель — 1 шт.;
• зарядний пристрій — 1 шт.;
• сумка-чохол — 1 шт.;
• інструкція з експлуатації — 1 шт.

Для яких завдань підходить NF-8601W

Кабельний тестер NF-8601W може використовуватися під час монтажу та обслуговування локальних мереж, телефонних ліній і коаксіальної кабельної інфраструктури. Він допомагає перевірити нову лінію після прокладання, знайти причину несправності існуючого з'єднання, визначити довжину кабелю, відшукати потрібний провід у пучку та встановити відповідний порт мережевого обладнання.

Завдяки поєднанню тестування розводки, трасування, вимірювання довжини, PING і PoE модель підходить для інсталяторів структурованих кабельних систем, системних адміністраторів, монтажників телекомунікаційного обладнання та сервісних спеціалістів. Вісім дистанційних датчиків роблять комплект зручним для послідовної перевірки кількох ліній на одному об'єкті.

NOYAFA NF-8601W — практичний варіант для ситуацій, коли в одному приладі потрібні функції кабельного тестера, трасошукача та засобу базової мережевої діагностики. Він дозволяє перейти від простої перевірки цілісності кабелю до комплекснішого аналізу лінії та швидше виконувати типові роботи з пошуку, ідентифікації й перевірки кабельних з'єднань.
