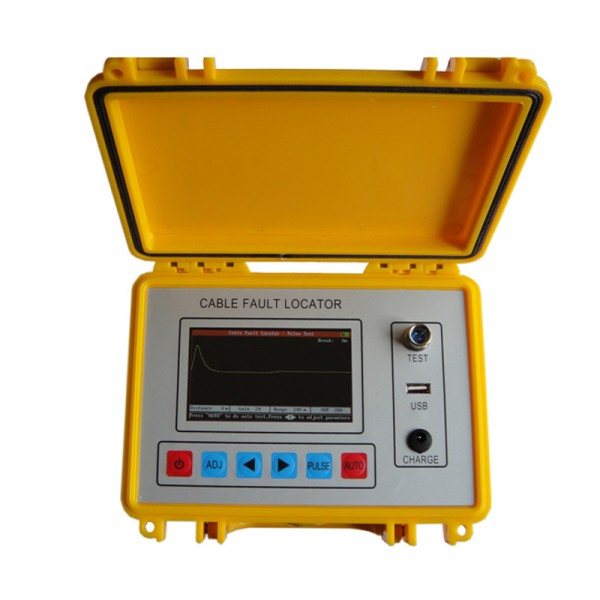

Кабельний рефлектометр TDR BR 8

Кабельний рефлектометр TDR BR 8 — портативний прилад для пошуку та визначення місця пошкоджень у кабельних лініях зв’язку. Модель поєднує рефлектометр у часовій області TDR із функцією інтелектуального кабельного моста Bridge, завдяки чому може застосовуватися для діагностики різних типів несправностей. Прилад призначений для перевірки практично всіх кабелів зв’язку та допомагає визначати місце обриву, перехресного замикання, заземлення, погіршення ізоляції або ненадійного контакту.

TDR BR 8 розрахований на вимірювання кабельних ліній великої довжини: максимальна дальність рефлектометричного тестування становить 8 км. Для режиму інтелектуального моста максимальна довжина кабелю, що перевіряється, заявлена до 9999 м. Поєднання двох методів діагностики дає змогу використовувати один прилад як для імпульсного аналізу лінії, так і для мостових вимірювань, коли потрібно точніше локалізувати певні типи дефектів.

Рефлектометричне тестування TDR

Основний режим роботи TDR BR 8 — тестування методом відбиття імпульсів у часовій області. Прилад подає тестовий імпульс у кабель і аналізує відбитий сигнал, що виникає в місці зміни електричних параметрів лінії. Такий принцип використовується для визначення відстані до пошкодження або неоднорідності кабелю. Максимальна дальність вимірювання в режимі TDR становить 8 км, а заявлена точність тестування — 1 м.

Для роботи з кабелями різної довжини та стану передбачено автоматичне регулювання ширини імпульсу в діапазоні від 40 нс до 10 мкс. Також прилад підтримує автоматичне регулювання балансу імпедансу та автоматичне або ручне налаштування підсилення. Завдяки цьому оператор може використовувати автоматичні параметри або, за потреби, коригувати підсилення вручну відповідно до умов конкретного вимірювання.

У технічних параметрах моделі вказана «мертва зона» 0 м. Це важлива характеристика рефлектометра, оскільки вона описує можливість контролю ділянки кабелю без заявленої початкової зони, недоступної для вимірювання. Функція ручного тестування також збережена, тому користувач не обмежений лише автоматичним режимом роботи.

Інтелектуальний кабельний міст Bridge

Окрім TDR, кабельний прилад оснащений інтелектуальним мостом Bridge. Цей режим призначений для пошуку місця пошкодження кабелю та доповнює імпульсний метод діагностики. За даними виробу, TDR BR 8 може використовуватися для виявлення обривів лінії, перехресних замикань, заземлення, поганої ізоляції та інших типів несправностей кабельних ліній.

Максимальний опір поганої ізоляції для інтелектуального кабельного моста становить 100 МОм. Точність тестування в цьому режимі заявлена як ±1% від довжини кабелю, а максимальна довжина кабелю, що перевіряється, — 9999 м. Такий режим розширює можливості приладу під час обслуговування протяжних кабельних мереж і дає змогу застосовувати TDR BR 8 не лише як класичний імпульсний рефлектометр.

Вимірювання опору ізоляції та опору контуру

TDR BR 8 додатково поєднує функції мегаомметра та омметра. За допомогою приладу можна вимірювати опір ізоляції та опір контуру кабельної лінії. Це дає оператору більше інформації про електричний стан кабелю та дозволяє виконувати кілька видів перевірок одним портативним пристроєм без переходу до окремих вимірювальних приладів для кожного завдання.

Контроль опору ізоляції особливо важливий під час пошуку дефектів, пов’язаних із погіршенням ізоляційних властивостей кабелю. Вимірювання опору контуру, зі свого боку, доповнює діагностику лінії та допомагає оцінити її електричні параметри. Усі ці можливості є частиною функціональності TDR BR 8, заявленої для перевірки кабелів зв’язку.

Дисплей та керування

Для відображення результатів вимірювання кабельний рефлектометр оснащений великим кольоровим РК-дисплеєм з роздільною здатністю 480 × 280 точок. Екран призначений для перегляду робочої інформації та результатів тестування безпосередньо на приладі. Інтерфейс побудований з урахуванням простого керування, а для доступу до основних функцій передбачено шість функціональних клавіш.

Меню приладу — англійською мовою. Це варто враховувати під час підготовки персоналу до роботи з TDR BR 8. Водночас сама система керування заявлена як проста: основні режими та налаштування доступні з панелі приладу, а автоматичне регулювання частини параметрів полегшує підготовку до вимірювань.

USB та робота з результатами тестування

TDR BR 8 має USB-порт, через який дані тестування можна завантажувати на U-диск. Отримані дані можуть використовуватися для подальшого аналізу на комп’ютері; у вихідному описі ця можливість зазначена як опція. Для функції USB у комплекті вказані компакт-диск і U-диск. Такий спосіб перенесення результатів зручний у випадках, коли вимірювання потрібно зберегти, передати або проаналізувати поза місцем проведення робіт.

Живлення та портативне виконання

Прилад живиться від перезаряджуваної літієвої акумуляторної батареї. Час заряджання становить близько 4 годин, а заявлений час безперервної роботи — до 8 годин. Такі параметри дозволяють використовувати рефлектометр під час виїзних вимірювань і робіт на об’єктах, де постійне підключення до мережевого живлення може бути незручним.

Корпус має портативне виконання. Габаритні розміри TDR BR 8 становлять 220 × 160 × 90 мм, маса — 1 кг. Невеликі розміри та відносно мала вага спрощують транспортування приладу між об’єктами. Для перенесення та зберігання в комплект постачання входить валіза.

Основні функції TDR BR 8

• рефлектометричне тестування кабелю методом TDR;
• максимальна дальність TDR-вимірювання — 8 км;
• заявлена «мертва зона» — 0 м;
• точність TDR-тестування — 1 м;
• автоматичне регулювання ширини імпульсу від 40 нс до 10 мкс;
• автоматичне регулювання балансу імпедансу;
• автоматичне та ручне регулювання підсилення;
• інтелектуальний кабельний міст Bridge;
• пошук обривів, перехресних замикань, заземлення, дефектів ізоляції та інших несправностей;
• максимальний опір поганої ізоляції в режимі Bridge — 100 МОм;
• максимальна довжина кабелю для мостового тестування — 9999 м;
• вимірювання опору ізоляції та опору контуру;
• кольоровий РК-дисплей 480 × 280 точок;
• шість функціональних клавіш;
• англомовне меню;
• USB-порт для перенесення даних тестування;
• перезаряджувана літієва акумуляторна батарея;
• до 8 годин безперервної роботи.

Технічні характеристики

Комплект постачання

1. Валіза.
2. Акумуляторна батарея та зарядний пристрій/адаптер.
3. Комплект тестових проводів — 1 комплект.
4. Посібник користувача — 1 шт.
5. Компакт-диск — тільки для функції USB.
6. U-диск — тільки для функції USB.

Застосування кабельного рефлектометра

TDR BR 8 орієнтований на діагностику кабельних ліній зв’язку, коли потрібно визначити місце несправності та оцінити стан кабелю. Прилад може бути корисним під час монтажу, технічного обслуговування та пошуку пошкоджень у протяжних лініях. Наявність TDR, інтелектуального моста, мегаомметра та омметра дозволяє виконувати комплексну перевірку кабелю одним пристроєм у межах заявлених функцій.

Модель поєднує автоматичні налаштування з можливістю ручного тестування. Це дає змогу швидко виконувати типові вимірювання та водночас залишає оператору можливість вручну налаштовувати підсилення, якщо цього потребує конкретна кабельна лінія. Результати відображаються на кольоровому дисплеї, а дані тестування можна переносити через USB для подальшого аналізу на комп’ютері відповідно до передбаченої опції.

У вихідному описі TDR BR 8 також зазначений як можлива заміна кабельних приладів ІРК ПРО Альфа, Рейс 105М1 та Рейс 205. Перед такою заміною доцільно орієнтуватися на необхідні для конкретного завдання режими вимірювання та наведені технічні параметри TDR BR 8.
