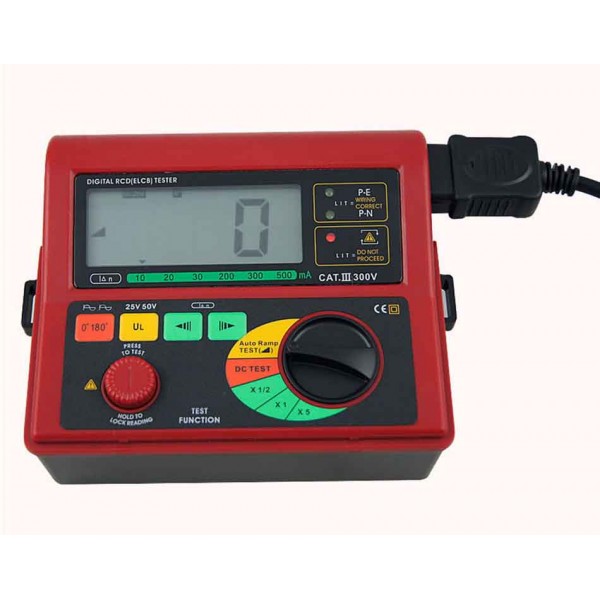

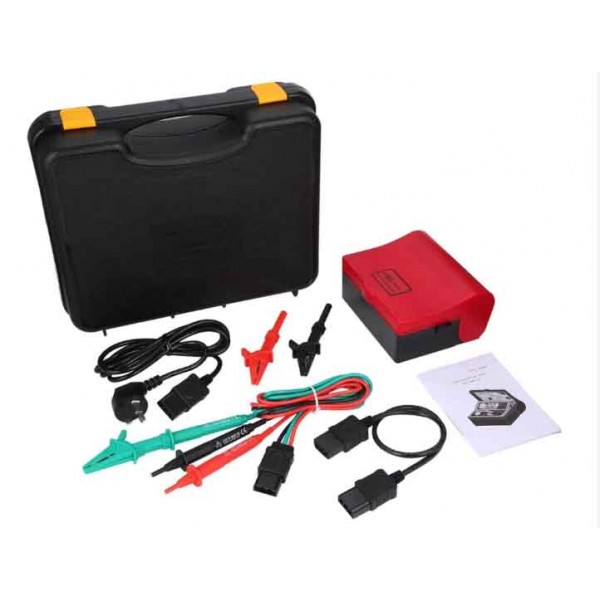

Тестер ПЗВ ALT-RCD для перевірки пристроїв захисного вимкнення

ALT-RCD — спеціалізований тестер для перевірки пристроїв захисного вимкнення ПЗВ (УЗО, RCD) в електричних мережах. Прилад дає змогу вибрати номінальний струм ПЗВ та визначити час його вимкнення в мілісекундах. Така перевірка допомагає оцінити фактичне спрацьовування захисного пристрою та проконтролювати його роботу безпосередньо в електричному колі.

Тестер ПЗВ ALT-RCD орієнтований насамперед на електриків і монтажників систем електропостачання, яким необхідно перевіряти роботу пристроїв захисного вимкнення під час монтажу, обслуговування або діагностики електричних мереж. Прилад підтримує декілька номіналів струму витоку та дозволяє виконувати перевірки в різних режимах, передбачених його конструкцією.

Однією з важливих особливостей ALT-RCD є живлення безпосередньо від вимірюваного кола. Для роботи тестера не зазначено необхідності використання окремого автономного джерела живлення. Прилад розрахований на роботу в мережі з напругою 230 В ±15 % та частотою 50 Гц.

Для чого потрібен тестер УЗО ALT-RCD

Пристрій захисного вимкнення призначений для реагування на струм витоку, а для контролю його роботи важливо перевірити не лише сам факт вимкнення, а й час спрацьовування за визначених умов. Тестер УЗО ALT-RCD дає змогу створити контрольний режим і виміряти час, за який захисний пристрій розмикає електричне коло.

Під час роботи на тестері вибирається номінальний струм ПЗВ. Після проведення перевірки прилад дозволяє отримати значення часу вимкнення в мілісекундах. Це робить ALT-RCD спеціалізованим вимірювальним приладом для тих випадків, коли звичайної візуальної перевірки або натискання кнопки TEST на захисному пристрої недостатньо для виконання необхідного контролю.

ALT-RCD підтримує перевірку ПЗВ за номінального струму спрацьовування, контроль на надмірну чутливість за половини струму спрацьовування, а також випробування при п’ятикратному перевантаженні. Наявність цих режимів дозволяє оцінювати поведінку пристрою захисного вимкнення за різних значень тестового струму.

Перевірка за номінального струму

Один з основних режимів ALT-RCD — перевірка пристрою захисного вимкнення за його номінальним струмом. Користувач задає відповідне значення на тестері та контролює час вимкнення. Прилад підтримує номінальні струми витоку 10, 20, 30, 200, 300 і 500 мА з указаним у характеристиках відхиленням ±8 %.

Такий діапазон дозволяє використовувати один тестер для перевірки ПЗВ з різними номінальними параметрами в межах значень, передбачених технічними характеристиками ALT-RCD. Перед проведенням вимірювання необхідно вибрати на приладі значення, що відповідає параметрам пристрою захисного вимкнення, який перевіряється.

Контроль надмірної чутливості ПЗВ

ALT-RCD також дозволяє перевірити пристрій захисного вимкнення на надмірну чутливість. Для цього використовується струм, що становить половину струму спрацьовування. Такий режим доповнює перевірку за номінального значення та дає можливість оцінити поведінку ПЗВ за меншого тестового струму.

Можливість виконати декілька типів перевірки одним приладом особливо зручна під час діагностики електричної мережі, коли потрібно не просто зафіксувати вимкнення, а послідовно перевірити реакцію захисного пристрою за різних умов.

Перевірка при п’ятикратному перевантаженні

Ще один передбачений режим роботи тестера — перевірка ПЗВ при п’ятикратному перевантаженні відносно вибраного тестового значення. Разом із випробуванням за номінального струму та перевіркою на половині струму спрацьовування це розширює можливості контролю пристроїв захисного вимкнення.

Під час проведення таких вимірювань важливо правильно вибирати параметри відповідно до характеристик ПЗВ і дотримуватися правил безпеки під час роботи з електричними мережами.

Вимірювання часу спрацьовування

Основним контрольованим параметром ALT-RCD є час вимкнення пристрою захисного вимкнення. Значення визначається в мілісекундах, що дозволяє отримати кількісну характеристику роботи ПЗВ, а не обмежуватися лише підтвердженням того, що захисний механізм спрацював.

Для тестера передбачені значення часу очікування вимкнення до 200 мс, 300 мс або 1000 мс. Вибір відповідного режиму дозволяє адаптувати перевірку до конкретного завдання в межах можливостей приладу. Завдяки цьому ALT-RCD може застосовуватися під час перевірки електроустановок, де необхідний контроль часу реакції встановленого пристрою захисного вимкнення.

Номінальні струми витоку ALT-RCD

Тестер підтримує декілька встановлюваних значень струму витоку, що відповідають номіналам ПЗВ: 10, 20, 30, 200, 300 і 500 мА. Заявлене відхилення становить ±8 %. Завдяки такому набору значень оператор може вибрати необхідний режим відповідно до номінального струму пристрою захисного вимкнення, який потрібно протестувати.

Можливість вибору струму є важливою особливістю спеціалізованого тестера ПЗВ. Перед початком випробування користувач задає потрібне значення, після чого проводить перевірку та контролює час спрацьовування. Один ALT-RCD таким чином можна використовувати з декількома номіналами ПЗВ, якщо вони відповідають підтримуваному діапазону тестера.

Робота від електричної мережі

Живлення ALT-RCD здійснюється від вимірюваного кола. Робочі параметри мережі, зазначені для тестера, становлять 230 В ±15 %, 50 Гц. Це означає, що під час перевірки прилад використовує живлення електричного кола, до якого він підключений.

Такий принцип живлення спрощує підготовку тестера до вимірювань, оскільки в характеристиках ALT-RCD не вказане окреме автономне джерело живлення. Водночас перед підключенням необхідно переконатися, що параметри досліджуваної мережі відповідають робочим характеристикам приладу.

Встановлення напруги витоку

У технічних характеристиках ALT-RCD передбачене встановлення напруги витоку на рівні 25 або 50 В. Наявність двох доступних значень є частиною функціональних можливостей тестера та враховується під час налаштування приладу перед проведенням відповідної перевірки.

Для коректного використання тестера параметри випробування слід вибирати з урахуванням характеристик електричної мережі та пристрою захисного вимкнення. ALT-RCD є вимірювальним приладом для професійних робіт з електрообладнанням, тому його застосування передбачає розуміння принципів роботи ПЗВ та правил електробезпеки.

Кому підійде тестер ПЗВ ALT-RCD

Виробником і продавцем прилад позиціонується для електриків та монтажників систем енергозабезпечення. ALT-RCD може використовуватися під час робіт, пов’язаних із встановленням, перевіркою та обслуговуванням пристроїв захисного вимкнення в електричних мережах, якщо параметри ПЗВ відповідають можливостям тестера.

Прилад буде корисним у ситуаціях, коли необхідно провести контроль ПЗВ не лише штатною кнопкою перевірки, а із заданим тестовим струмом та вимірюванням часу вимкнення. Це дозволяє отримати конкретне значення часу спрацьовування та послідовно виконати декілька передбачених тестером перевірок.

ALT-RCD також може бути зручним для спеціалістів, які регулярно працюють із декількома номіналами пристроїв захисного вимкнення. Замість окремого приладу для кожного значення користувач може вибрати на тестері один із підтримуваних номіналів: від 10 до 500 мА згідно з наведеним переліком.

Умови експлуатації та зберігання

Робочий температурний діапазон тестера ALT-RCD становить від 0 до +40 °C. Прилад необхідно використовувати в умовах, що відповідають цим значенням. Для зберігання зазначений ширший температурний діапазон — від −20 до +60 °C.

Також у характеристиках приладу зазначений опір землі до 50 Ом. Цей параметр слід враховувати разом з іншими технічними даними під час підготовки та проведення вимірювань.

Технічні характеристики тестера ALT-RCD

• Модель: ALT-RCD.
• Призначення: перевірка пристроїв захисного вимкнення ПЗВ (УЗО, RCD).
• Контрольований параметр: час вимкнення в мілісекундах.
• Перевірка за струмом: номінальний струм ПЗВ.
• Перевірка на надмірну чутливість: половина струму спрацьовування.
• Перевірка: п’ятикратне перевантаження.
• Встановлення напруги витоку: 25 або 50 В.
• Параметри мережі: 230 В ±15 %, 50 Гц.
• Номінальний струм витоку ПЗВ: 10, 20, 30, 200, 300, 500 мА ±8 %.
• Час очікування вимкнення: до 200 мс / 300 мс / 1000 мс.
• Живлення: від вимірюваного кола.
• Робоча температура: 0...+40 °C.
• Температура зберігання: −20...+60 °C.
• Опір землі: до 50 Ом.
• Габарити, зазначені в характеристиках: 165×140×80 см.
• Маса: 575 г без проводу.

Особливості ALT-RCD

До ключових функціональних особливостей тестера належать вибір номінального струму ПЗВ, вимірювання часу спрацьовування, перевірка за половини номінального струму та випробування при п’ятикратному перевантаженні. Усі ці можливості об’єднані в одному спеціалізованому приладі для контролю пристроїв захисного вимкнення.

Для електрика практична цінність такого тестера полягає у можливості отримати вимірюване значення часу спрацьовування. ALT-RCD не просто створює умови для вимкнення ПЗВ, а дозволяє контролювати його реакцію в мілісекундах у передбачених приладом режимах.

Наявність декількох значень номінального струму — 10, 20, 30, 200, 300 і 500 мА — розширює сферу застосування тестера в межах підтримуваних параметрів. При цьому керування базується на виборі необхідного номіналу та проведенні відповідної перевірки.

Тестер УЗО та ПЗВ ALT-RCD для професійної перевірки

ALT-RCD — спеціалізований тестер УЗО та ПЗВ для контролю пристроїв захисного вимкнення в мережі 230 В, 50 Гц. Прилад дозволяє вибрати номінальний струм захисного пристрою, провести випробування та виміряти час його відключення в мілісекундах.

Модель підтримує перевірку за номінального струму, контроль на надмірну чутливість за половини струму спрацьовування та випробування при п’ятикратному перевантаженні. Передбачені номінальні значення 10, 20, 30, 200, 300 і 500 мА, а час очікування вимкнення може становити до 200, 300 або 1000 мс залежно від вибраного режиму.

Якщо потрібно купити тестер ПЗВ для роботи з підтримуваними ALT-RCD номіналами, ця модель орієнтована на електриків і монтажників систем електропостачання та дозволяє виконувати основні передбачені виробом перевірки пристроїв захисного вимкнення одним приладом.
