Кліщі-вимірювач струму витоку CM-03

CM-03 — цифрові струмовимірювальні кліщі, призначені для точного вимірювання малих струмів витоку та змінного струму без необхідності розривати електричне коло. Прилад працює в діапазоні від малих значень до 60 А та забезпечує роздільну здатність до 10 мкА на діапазоні 40 мА. Завдяки цьому модель підходить не лише для стандартного контролю навантаження, а й для пошуку струмів витоку в електроустановках, кабельних лініях та електрообладнанні.

Основна перевага CM-03 — можливість виконувати вимірювання без прямого підключення до струмопровідної частини. Для визначення струму достатньо охопити кліщами потрібний провідник. Такий спосіб спрощує діагностику електричних систем і дозволяє контролювати струм без роз'єднання кола. Максимальний діаметр провідника, який можна охопити вимірювальними губками, становить приблизно 30 мм.

Модель має п'ять діапазонів вимірювання змінного струму: 40 мА, 400 мА, 4 А, 40 А і 60 А. На найчутливішому діапазоні 40 мА роздільна здатність становить 10 мкА, що особливо важливо під час діагностики невеликих струмів витоку. Прилад також вимірює змінну напругу до 400 В, опір і забезпечує перевірку цілісності електричного кола.

Призначення CM-03

Кліщі CM-03 розроблені насамперед для вимірювання змінних струмів витоку. Вони дозволяють контролювати струм, що протікає через захисний провідник заземлення, а також визначати різницевий струм у електричному колі. Це дає можливість використовувати прилад під час перевірки електрообладнання, пошуку небажаних витоків і контролю стану електричних мереж.

Для вимірювання струму витоку через заземлювальний провідник кліщами охоплюють відповідний провід і зчитують значення з дисплея. Під час визначення різницевого струму можна охопити одночасно фазний і нейтральний провідники в однофазному колі або відповідні провідники трифазної системи. За нормального балансу магнітні поля струмів компенсуються, а залишкове значення дозволяє оцінити величину витоку.

CM-03 також може використовуватися як звичайний вимірювач змінного струму навантаження. У такому випадку кліщі повинні охоплювати лише один провідник. Діапазон до 60 А дозволяє застосовувати прилад для перевірки різноманітного електричного обладнання та електричних кіл у межах його технічних характеристик.

Висока чутливість до малих струмів

Однією з ключових характеристик кліщів CM-03 є роздільна здатність 10 мкА на діапазоні 40 мА. Така чутливість дає змогу реєструвати невеликі значення змінного струму, які звичайні струмові кліщі з діапазонами у десятки або сотні ампер можуть відображати недостатньо детально.

Для роботи з різними рівнями струму передбачено ручний вибір одного з п'яти діапазонів. На діапазоні 400 мА роздільна здатність становить 100 мкА, на 4 А — 1 мА, на 40 А — 10 мА, а на діапазоні 60 А — 100 мА. Така структура дозволяє вибрати діапазон відповідно до очікуваного рівня сигналу та отримати необхідну деталізацію показань.

Захищені вимірювальні губки та фільтрація перешкод

Трансформаторні губки CM-03 мають екранування, призначене для зменшення впливу зовнішніх паразитних магнітних полів. Це особливо важливо під час вимірювання малих струмів, коли стороннє електромагнітне поле може впливати на результат.

У приладі також реалізовано фільтрацію високочастотних складових. Перемикач частотного режиму дозволяє вибрати роботу в режимі 50/60 Hz або Wide. У режимі 50/60 Hz використовується низькочастотна фільтрація, яка зменшує вплив високочастотного шуму та гармонік на результат вимірювання.

Режим Wide призначений для роботи із сигналами в ширшому частотному діапазоні приблизно від 40 Гц до 1 кГц. Він може бути корисним під час перевірки кіл, у яких присутні високочастотні складові. Порівняння результатів у режимах 50/60 Hz і Wide також дозволяє оцінити наявність високочастотних складових або гармонік у вимірюваному сигналі.

Цифровий дисплей із швидкою аналоговою шкалою

CM-03 обладнаний великим 3 3/4-розрядним РК-дисплеєм із максимальним показанням 3999. Крім цифрового значення, на екрані передбачена 40-сегментна аналогова гістограма. Цифрові показання оновлюються приблизно три рази за секунду, тоді як аналогова шкала — до 30 разів за секунду.

Швидка гістограма дозволяє наочно спостерігати за змінами сигналу та короткочасними коливаннями, які складніше помітити лише за цифровими показаннями. На дисплеї також відображаються одиниці вимірювання, стан функцій MAX/MIN, утримання показань, відносного вимірювання та індикатор розрядження елементів живлення.

Функції MAX/MIN, HOLD та відносні вимірювання

Для спрощення роботи CM-03 має функцію Data Hold. Вона дозволяє зафіксувати поточне значення на дисплеї, що зручно, коли під час вимірювання екран розташований під незручним кутом або результат потрібно зчитати після відведення приладу від провідника.

Режим MAX/MIN призначений для реєстрації максимального та мінімального значень. Прилад оновлює ці параметри під час вимірювання, завдяки чому можна контролювати межі зміни струму або іншого вимірюваного параметра.

Функція ZERO/Relative дозволяє прийняти поточне показання за нульовий рівень і надалі відображати різницю відносно цього значення. Відносне вимірювання може бути корисним, коли потрібно оцінювати саме зміну параметра, а не його абсолютне значення.

Вимірювання змінної напруги, опору та перевірка кола

Функціональність CM-03 не обмежується вимірюванням струму. За допомогою комплектних вимірювальних щупів прилад може вимірювати змінну напругу до 400 В. Вхідний опір у режимі вимірювання напруги становить 10 МОм, а роздільна здатність — 0,1 В.

Також доступне вимірювання опору в діапазоні 40–400 Ом із роздільною здатністю 0,1 Ом. Для оперативної перевірки електричного кола передбачена звукова сигналізація: при опорі нижче приблизно 38 Ом прилад подає звуковий сигнал. У режимі вимірювання опору передбачений захист від перевантаження змінною напругою до 600 В.

Технічні характеристики CM-03

Точність вимірювання змінного струму

Зручність експлуатації

Основні режими CM-03 вибираються одним поворотним перемикачем. Окремі кнопки забезпечують швидкий доступ до утримання показань, реєстрації максимального та мінімального значення і відносного режиму. Для контролю заряду передбачено індикатор низького рівня батарей.

Приблизно через 15 хвилин після увімкнення прилад автоматично вимикається, якщо користувач не виконує дій. Функція допомагає зменшити витрати заряду батарей. За необхідності автоматичне вимкнення можна деактивувати відповідно до інструкції з експлуатації.

Корпус має компактні розміри 210 × 62 × 35,6 мм, а маса разом із батареями становить близько 200 г. Це дозволяє використовувати CM-03 як переносний вимірювальний прилад для діагностичних і сервісних робіт.

Комплектація CM-03

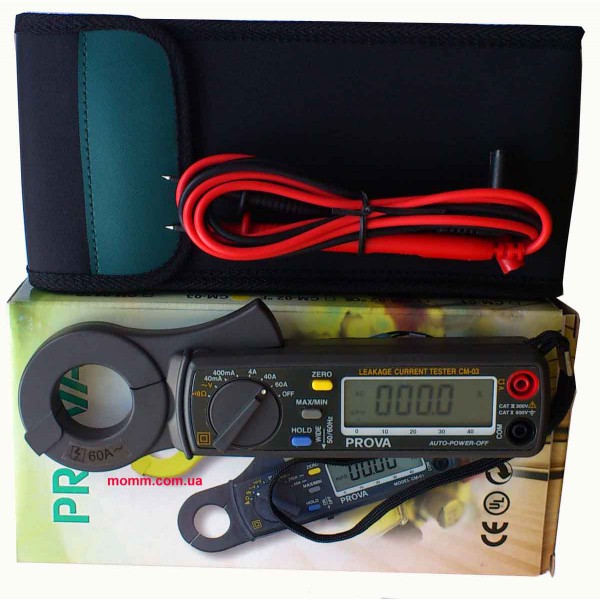

До стандартної комплектації входять кліщі-вимірювач CM-03, сумка для перенесення, інструкція користувача, дві батареї 1,5 В і комплект вимірювальних щупів. Наявність щупів дозволяє використовувати прилад не тільки для безконтактного вимірювання змінного струму, а й для перевірки напруги, опору та цілісності електричних кіл.

Кому підійдуть кліщі CM-03

Модель орієнтована на завдання, де важливо вимірювати не лише звичайний струм навантаження, а й значно менші струми витоку. Діапазон від мікроамперного рівня роздільної здатності до 60 А дозволяє застосовувати один прилад для різних видів діагностики змінного струму.

CM-03 може використовуватися під час обслуговування електроустановок, пошуку витоків, контролю захисних провідників, перевірки електричного обладнання та аналізу струму навантаження. Вибір між режимами 50/60 Hz і Wide допомагає виконувати вимірювання як у звичайних мережах промислової частоти, так і в колах, де до основного сигналу додаються високочастотні складові та гармоніки.

Поєднання п'яти діапазонів струму, роздільної здатності до 10 мкА, екранованих вимірювальних губок, цифрового дисплея з швидкою гістограмою та додаткових функцій робить CM-03 спеціалізованим інструментом для контролю змінного струму та пошуку струмів витоку.
