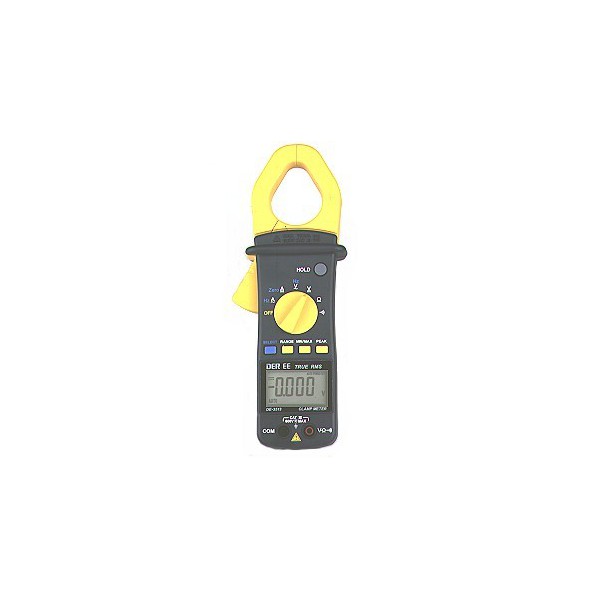

Струмовимірювальні кліщі DE 3513 для постійного та змінного струму

DE 3513 — цифрові струмовимірювальні кліщі для вимірювання постійного та змінного струму до 1000 А, а також постійної й змінної напруги, опору та частоти. Прилад поєднує функції струмових кліщів і універсального електровимірювального приладу, тому підходить для контролю основних параметрів електричних кіл. Максимальна вимірювана напруга становить 600 В, опір — до 40 МОм, частота — до 4 кГц. Для змінних сигналів передбачена функція True RMS, а максимальний діаметр охоплення провідника кліщами становить 40 мм.

Ключова особливість DE 3513 — можливість вимірювати як постійний, так і змінний струм у широкому діапазоні до 1000 А. Користувач може виконувати вимірювання на діапазонах 40, 400 і 1000 А. Для постійного струму заявлена похибка 1,0 %, для змінного — 1,5 %, а роздільна здатність становить 10 мА. Це дозволяє використовувати один прилад для різних задач, де потрібно контролювати струм постійного або змінного типу.

Вимірювання струму до 1000 А та True RMS

Струмові кліщі DE 3513 працюють у трьох основних діапазонах: 40 А, 400 А та 1000 А. Така градація зручна, коли потрібно працювати як із відносно невеликими значеннями, так і зі значними струмовими навантаженнями. Роздільна здатність 10 мА дозволяє отримувати детальні показання в межах заявлених діапазонів, а окремі характеристики похибки для постійного й змінного струму допомагають оцінити точність результату.

Для змінного струму прилад підтримує True RMS. Ця функція використовується для визначення діючого значення змінного сигналу та є важливою характеристикою вимірювального обладнання, коли форма сигналу може відрізнятися від ідеальної синусоїди. У DE 3513 True RMS доповнює вимірювання змінної напруги та струму.

Діаметр охоплення кліщів становить 40 мм. Це значення визначає максимальний розмір провідника або групи провідників, які можуть бути розміщені всередині вимірювальних губок. Перед початком роботи варто переконатися, що фактичний діаметр об’єкта вимірювання не перевищує заявлене значення.

Вимірювання напруги, опору та частоти

Окрім струму, DE 3513 вимірює постійну та змінну напругу до 600 В. Для обох режимів передбачені діапазони 4, 40, 400 і 600 В. Роздільна здатність становить 1 мВ. Для постійної напруги заявлена похибка 0,75 %, а для змінної — 1,0 %. Завдяки цьому прилад можна використовувати не лише як струмові кліщі, а й для базових вимірювань напруги в електричних колах у межах заявлених параметрів.

Функція вимірювання опору охоплює діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Максимальне значення становить 40 МОм, роздільна здатність — 0,1 Ом, заявлена похибка — 0,9 %. Такий набір діапазонів дозволяє вимірювати опір від сотень ом до десятків мегаом без використання окремого вимірювача.

DE 3513 також підтримує вимірювання частоти на діапазонах 400 і 4000 Гц. Максимальна частота становить 4 кГц, роздільна здатність — 0,1 Гц, похибка — 0,5 %. У характеристиках приладу окремо зазначена синхронізація вимірювання за частотою для змінної напруги та змінного струму.

Функції для контролю показань

DE 3513 оснащений дисплеєм на 3 3/4 розряду. Для роботи з результатами передбачено утримання значення на екрані. Ця функція зручна, коли після встановлення кліщів або щупів показання потрібно зафіксувати та переглянути після завершення безпосереднього вимірювання.

Прилад підтримує визначення мінімальних і максимальних значень. У вихідних характеристиках зазначено паралельне вимірювання MIN/MAX. Такий режим дозволяє контролювати крайні значення параметра під час спостереження та оцінювати його зміну без необхідності постійно стежити за дисплеєм.

Також доступне вимірювання пікових значень змінного струму та напруги. Піковий режим доповнює стандартне вимірювання та дає змогу фіксувати максимальні миттєві значення сигналу в межах можливостей приладу. Для задач, де важливий не лише поточний або діючий показник, а й короткочасний максимум, ця функція підвищує інформативність контролю.

Вибір діапазону може виконуватися автоматично або вручну. Автоматичний режим спрощує повсякденну роботу, оскільки прилад самостійно обирає відповідний діапазон. Ручний вибір дозволяє користувачу зафіксувати потрібний діапазон, якщо цього вимагає конкретне вимірювання.

Технічні характеристики DE 3513

• Дисплей: 3 3/4 розряду.
• Змінний струм: 40/400/1000 А; роздільна здатність 10 мА; похибка 1,5 %.
• Постійний струм: 40/400/1000 А; роздільна здатність 10 мА; похибка 1,0 %.
• Постійна напруга: 4/40/400/600 В; роздільна здатність 1 мВ; похибка 0,75 %.
• Змінна напруга: 4/40/400/600 В; роздільна здатність 1 мВ; похибка 1,0 %.
• Опір: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 МОм; роздільна здатність 0,1 Ом; похибка 0,9 %.
• Частота: 400/4000 Гц; роздільна здатність 0,1 Гц; похибка 0,5 %.
• True RMS: є.
• Вимірювання пікових значень: змінний струм і змінна напруга.
• Утримання показань: є.
• MIN/MAX: паралельне вимірювання мінімальних і максимальних значень.
• Вибір діапазону: автоматичний і ручний.
• Синхронізація за частотою: для змінної напруги та змінного струму.
• Максимальний діаметр охоплення: 40 мм.
• Робоча температура: 0...50 °C.
• Габарити: 241 × 91 × 45 мм.
• Живлення: 1,5 В.
• Маса: 390 г.

Конструкція, живлення та комплектація

Габарити DE 3513 становлять 241 × 91 × 45 мм, робочий температурний діапазон — від 0 до 50 °C. У технічних характеристиках зазначена маса 390 г. Максимальний діаметр охоплення кліщів 40 мм потрібно враховувати перед вимірюванням струму на провідниках відповідного розміру.

Для живлення приладу в характеристиках вказано 1,5 В. У комплекті постачання передбачені дві батареї. Також до комплекту входять вимірювальні щупи, кейс для перенесення та керівництво користувача. Наявність щупів дає змогу використовувати функції вимірювання напруги, опору та частоти відповідно до технічних можливостей DE 3513.

Комплектація DE 3513

• струмовимірювальні кліщі DE 3513 — 1 шт.;
• керівництво користувача (паспорт) російською мовою — 1 шт.;
• комплект вимірювальних щупів — 1 шт.;
• кейс для перенесення — 1 шт.;
• батарея — 2 шт.

Кому підійдуть струмові кліщі DE 3513

Під час вибору варто орієнтуватися на основні межі вимірювання: струм до 1000 А, напруга до 600 В, опір до 40 МОм і частота до 4 кГц. Якщо ці параметри відповідають задачам користувача, DE 3513 дозволяє виконувати кілька типів електровимірювань одним приладом. Додаткові функції — True RMS, пікові значення, MIN/MAX, утримання показань та ручний або автоматичний вибір діапазону — роблять роботу з результатами більш зручною.
