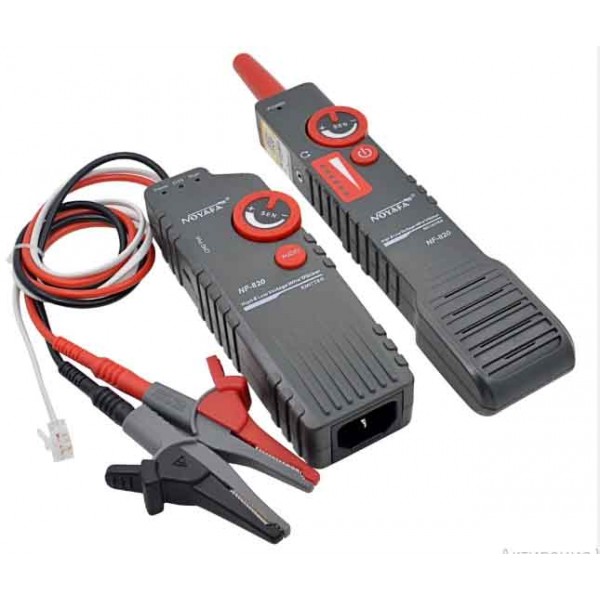

Кабельний тестер NF-820 для пошуку прихованої проводки та комунікацій

Кабельний тестер NF-820 — це професійний трасошукач для визначення місця проходження прихованих електричних, телефонних, мережевих, коаксіальних та інших металевих кабелів. Прилад складається з передавача й чутливого приймача та дає змогу знаходити провідники під землею, у стінах, стелях, підлогах, кабельних каналах та інших конструкціях, де неможливо виконати безпосередній візуальний огляд.

Модель NF-820 розрахована на пошук як знеструмлених, так і активних кабелів. Кабельний трасошукач може використовуватися для роботи з лініями напругою до 400 В. Завдяки захисту від електромагнітних перешкод струм у провіднику та робота розташованого поруч електрообладнання менше впливають на процес трасування.

Максимальна глибина виявлення кабелю становить до 2 м, а дальність передавання тестового сигналу — до 10 км. Ці характеристики дозволяють застосовувати NF-820 не лише для локального пошуку проводки в приміщенні, а й для обстеження протяжних підземних або зовнішніх кабельних трас.

Кабельний тестер NF-820 буде корисним електрикам, монтажникам, працівникам телекомунікаційних компаній, інженерам сервісних служб, будівельникам, спеціалістам з обслуговування систем зв’язку, охоронної сигналізації, відеоспостереження та структурованих кабельних мереж. Прилад допомагає скоротити час пошуку потрібної лінії та зменшити ризик випадкового пошкодження прихованої проводки під час свердління, ремонту або реконструкції.

Основні можливості кабельного тестера NF-820

• пошук прихованих кабелів під землею, у стінах, стелях і підлогах;
• робота зі знеструмленими та активними електричними лініями;
• можливість трасування кабелю під напругою до 400 В;
• максимальна глибина виявлення до 2 м;
• максимальна дальність передавання сигналу до 10 км;
• пошук одножильних, двожильних і багатожильних провідників;
• робота з електричними, телефонними, мережевими та коаксіальними кабелями;
• регулювання рівня сигналу передавача;
• регулювання чутливості та гучності приймача;
• звукова й світлова індикація наближення до потрібної лінії;
• можливість підключення навушників для роботи в шумному середовищі;
• індикація низького заряду елементів живлення;
• живлення передавача від вбудованого літієвого акумулятора 3,7 В;
• живлення приймача від батареї 9 В;
• заряджання передавача через роз’єм Micro USB;
• комплектне підключення за допомогою затискачів і телефонного адаптера.

Призначення NF-820

Під час ремонту, монтажу або аварійного обслуговування часто необхідно визначити точне місце проходження кабелю, не розкриваючи стіну чи ґрунт на всій довжині траси. Візуально знайти прихований провідник неможливо, а креслення та монтажні схеми можуть бути відсутніми, неповними або застарілими.

NF-820 вирішує це завдання методом подавання спеціального тестового сигналу. Передавач підключається до одного кінця кабелю та формує багаточастотний імпульсний сигнал. Приймач реагує на електромагнітне поле навколо провідника та повідомляє користувача про наближення до кабельної лінії звуковим сигналом і світловою індикацією.

Переміщуючи приймач уздовж стіни, підлоги або поверхні ґрунту, спеціаліст може простежити напрямок кабелю, знайти потрібну лінію серед декількох комунікацій і визначити ділянку, на якій сигнал стає слабшим або зникає. Це допомагає локалізувати можливий обрив, відгалуження або зміну маршруту.

Пошук кабелю на глибині до 2 м

Максимальна заявлена глибина виявлення NF-820 становить до 2 м. Такий діапазон дозволяє шукати кабелі, прокладені не лише під оздоблювальними матеріалами, а й у товстих стінах, підлозі, ґрунті та підземних кабельних каналах.

Фактична глибина виявлення залежить від типу кабелю, способу його прокладання, матеріалу стіни або ґрунту, рівня сигналу передавача, налаштування чутливості приймача та кількості зовнішніх електромагнітних перешкод. Металеві конструкції, арматура, екрани та розташовані поруч активні кабелі можуть впливати на форму й інтенсивність сигналу.

Для пошуку глибоко розташованої лінії рекомендується починати з підвищеної чутливості. Після виявлення приблизної зони проходження кабелю чутливість поступово зменшують. Це допомагає звузити область пошуку та точніше визначити положення провідника.

Дальність передавання сигналу до 10 км

Максимальна дальність передавання тестового сигналу становить до 10 км. Це дозволяє використовувати кабельний тестер NF-820 для обстеження протяжних кабельних трас, зовнішніх ліній зв’язку, підземних комунікацій та великих промислових або складських об’єктів.

Реальна дальність залежить від опору кабелю, типу провідника, якості контактів, наявності відгалужень, заземлення, ізоляції та зовнішніх завад. Пошкоджений або сильно розгалужений кабель може послаблювати тестовий сигнал.

Для отримання максимальної дальності необхідно забезпечити надійний контакт комплектних затискачів із металевою частиною провідника. Окиснені, забруднені або слабко затиснуті контакти збільшують перехідний опір і можуть зменшувати інтенсивність сигналу.

Пошук активних кабелів до 400 В

Однією з ключових переваг моделі NF-820 є можливість трасування активних кабелів. Прилад допускає підключення до ліній напругою до 400 В. Це розширює сферу застосування порівняно з трасошукачами, призначеними тільки для повністю знеструмлених провідників.

Комплектні кабельні затискачі можна підключати до ліній змінної напруги 220–400 В відповідно до інструкції приладу. Водночас робота з активною електропроводкою потребує особливої обережності та повинна виконуватися лише кваліфікованим персоналом.

Перед підключенням необхідно перевірити фактичну напругу, стан ізоляції, цілісність тестових проводів і відсутність оголених пошкоджених ділянок. Не можна торкатися металевих контактів затискачів під час роботи з активним колом.

Наявність заявленої можливості роботи до 400 В не означає, що прилад можна підключати до будь-якого силового обладнання без аналізу схеми. Потрібно враховувати категорію електричного середовища, можливий струм короткого замикання та правила безпеки на конкретному об’єкті.

Захист від електромагнітних перешкод

NF-820 позиціонується як кабельний детектор із підвищеною стійкістю до перешкод. Це важливо під час пошуку проводки у будівлях, де одночасно працюють електродвигуни, блоки живлення, освітлення, мережеве обладнання та інші джерела електромагнітного поля.

Передавач використовує багаточастотний імпульсний сигнал, який приймач виділяє на фоні сторонніх наведень. Завдяки цьому користувач може простежувати потрібний кабель навіть у середовищі з активними комунікаціями.

Повністю усунути вплив сильних перешкод неможливо. Якщо приймач реагує на велику зону або декілька сусідніх ліній, варто зменшити чутливість, змінити точку підключення передавача, відключити доступні джерела завад або провести повторне трасування з протилежного кінця кабелю.

Регульована чутливість приймача

На корпусі приймача передбачений регулятор чутливості, який одночасно впливає на рівень звуку. Завдяки цьому NF-820 можна адаптувати до різної глибини залягання кабелю та інтенсивності сигналу.

Висока чутливість корисна на початковому етапі пошуку, коли приблизне положення кабелю ще невідоме. Після виявлення сигналу чутливість рекомендується зменшувати, щоб точніше визначити центр траси.

Якщо використовувати максимальну чутливість поблизу поверхневої проводки, зона реакції приймача може бути надто широкою. Правильне поступове регулювання допомагає відокремити потрібний кабель від сусідніх провідників.

Регулювання сигналу передавача

Передавач NF-820 також має регулятор інтенсивності сигналу. Це дозволяє підбирати оптимальний рівень залежно від довжини та розташування кабелю.

Для довгої або глибоко прокладеної лінії можна збільшити рівень сигналу. Під час пошуку короткого кабелю в щільному пучку надмірно потужний сигнал може переходити на сусідні провідники, тому його доцільно зменшити.

Комбінація регулювання передавача й чутливості приймача дозволяє виконувати як швидкий загальний пошук, так і точніше визначення положення конкретної лінії.

Звукова та світлова індикація

Коли щуп приймача наближається до кабелю з тестовим сигналом, вбудований динамік відтворює характерний звук. Одночасно працює світлова індикація сигналу.

За зміною гучності та інтенсивності індикації можна орієнтовно оцінити відстань до кабелю. Найсильніша реакція зазвичай спостерігається над зоною проходження провідника.

Під час руху вздовж траси важливо утримувати приймач у приблизно однаковому положенні та на однаковій відстані від поверхні. Різка зміна орієнтації щупа може змінювати рівень прийнятого сигналу навіть без зміни положення кабелю.

Роз’єм для навушників

Приймач обладнаний роз’ємом для підключення навушників. Це корисно під час роботи в шумних виробничих приміщеннях, поруч із вентиляційним обладнанням, транспортом або будівельною технікою.

Навушники дозволяють краще розрізняти зміну тонального сигналу та зменшують вплив зовнішнього шуму. Вони також зручні у приміщеннях, де гучний звук вбудованого динаміка може заважати іншим працівникам.

Перед використанням рекомендується встановити невисоку гучність і поступово підвищувати її до комфортного рівня.

Типи кабелів, які можна шукати

NF-820 призначений для трасування різних металевих провідників, зокрема:

• силових електричних кабелів;
• побутової електропроводки;
• одножильних проводів;
• двожильних кабелів;
• багатожильних кабелів;
• телефонних ліній;
• мережевих кабелів із металевими жилами;
• коаксіальних кабелів;
• кабелів сигналізації;
• ліній систем контролю доступу;
• кабелів відеоспостереження;
• металевих труб та інших провідних комунікацій за можливості правильного підключення сигналу.

Прилад реагує на електромагнітне поле навколо металевого провідника. Він не призначений для безпосереднього пошуку повністю діелектричного оптичного волокна, якщо у кабелі немає металевих силових елементів або провідної оболонки, до якої можна підключити передавач.

Пошук прихованої проводки у стіні

Перед свердлінням або штробленням стіни важливо знати, де проходить електричний кабель. NF-820 дозволяє підключити передавач до потрібної лінії та простежити її маршрут приймачем.

Для точнішого результату бажано відокремити потрібний кабель від сусідніх ліній, коли це можливо. Після первинного виявлення зменшуйте чутливість і повторюйте проходження вздовж стіни.

У залізобетонних конструкціях металева арматура може впливати на сигнал. У таких умовах доцільно виконати декілька проходів із різними налаштуваннями та порівняти результати.

Пошук підземного кабелю

Для трасування підземної лінії передавач підключають до доступного кінця кабелю, після чого приймач переміщують над передбачуваним маршрутом. Максимальна глибина виявлення становить до 2 м.

Пошук варто починати з широкої зони та високої чутливості. Після виявлення сигналу напрямок уточнюють короткими поперечними проходами над трасою. Центр кабелю зазвичай відповідає максимальному рівню сигналу.

Вологість ґрунту, металеві трубопроводи, армування та паралельно прокладені комунікації можуть впливати на результат. Перед земляними роботами показання трасошукача потрібно зіставляти з планами комунікацій та іншими доступними даними.

Пошук кабелю в пучку

У серверній, телефонній шафі або розподільчому щиті часто потрібно знайти один конкретний кабель серед великої кількості подібних ліній. Передавач NF-820 подає тональний сигнал на потрібний провідник, а приймач допомагає визначити його на протилежному кінці.

Для такого завдання рекомендується використовувати мінімальний рівень сигналу, достатній для впевненого розпізнавання. Надто сильний сигнал може наводитися на сусідні кабелі та ускладнювати ідентифікацію.

Після знаходження потрібної лінії бажано додатково підтвердити її призначення доступним способом перед відключенням або зміною з’єднання.

Визначення приблизного місця обриву

Якщо кабель пошкоджений, сигнал може різко слабшати або зникати після певної точки. Переміщаючи приймач уздовж відомого маршруту, можна орієнтовно визначити ділянку обриву.

Точність такого способу залежить від типу пошкодження. Якщо між частинами провідника зберігається ємнісний зв’язок або сигнал переходить на сусідні жили, зона несправності може визначатися менш чітко.

NF-820 не замінює спеціалізований рефлектометр для точного вимірювання відстані до пошкодження, але допомагає локалізувати проблемну ділянку та скоротити обсяг розкриття стіни або ґрунту.

Технічні характеристики NF-820

Технічні характеристики передавача

Технічні характеристики приймача

Порядок пошуку знеструмленого кабелю

1. Переконайтеся, що кабель не підключений до небезпечної напруги.
2. Підключіть затискачі передавача до провідників відповідно до інструкції.
3. Увімкніть передавач і переведіть його в режим трасування.
4. Встановіть середній рівень вихідного сигналу.
5. Увімкніть приймач.
6. Починайте пошук із підвищеної чутливості.
7. Переміщуйте щуп приймача над передбачуваною трасою.
8. Після появи сигналу поступово зменшуйте чутливість.
9. Позначайте точки максимального рівня сигналу.
10. Повторіть пошук у зворотному напрямку для перевірки результату.

Порядок пошуку активного кабелю

1. Перевірте напругу лінії справним вимірювальним приладом.
2. Переконайтеся, що вона не перевищує 400 В.
3. Огляньте затискачі та ізоляцію тестових проводів.
4. Використовуйте засоби індивідуального захисту.
5. Підключайте передавач тільки відповідно до інструкції NF-820.
6. Не торкайтеся оголених контактів.
7. Увімкніть режим трасування.
8. Знайдіть сигнал приймачем і відрегулюйте чутливість.
9. Після завершення спочатку вимкніть прилад, а потім від’єднайте затискачі безпечним способом.

Важливі правила безпеки

Робота з активними електричними лініями повинна виконуватися кваліфікованим персоналом. Перед підключенням потрібно знати схему кола, фактичну напругу та можливі аварійні струми.

Не використовуйте прилад із пошкодженими кабелями, тріснутим корпусом, деформованими затискачами або несправною ізоляцією. Не працюйте мокрими руками, під дощем або в умовах конденсату.

Не перевищуйте допустиму напругу 400 В. Не підключайте NF-820 до високовольтних ліній, силових шин або обладнання, для якого прилад не призначений.

Перед свердлінням або земляними роботами не покладайтеся лише на один метод пошуку. Використовуйте будівельну документацію, маркування, додаткові детектори та правила безпечного виконання робіт.

Живлення та заряджання

Передавач NF-820 живиться від літієвого акумулятора 3,7 В. Для заряджання використовується роз’єм Micro USB. Під час заряджання індикатор світиться червоним, а після повного заряджання — зеленим.

Струм заряджання становить 800 мА. Для живлення потрібно використовувати справний сумісний адаптер і кабель. Не заряджайте прилад поблизу джерел тепла, у вологому середовищі або за наявності пошкодження корпусу акумулятора.

Приймач живиться від батареї 9 В. Якщо індикатор починає блимати при напрузі ≤6 В, батарею потрібно замінити. Низький заряд може зменшувати чутливість і призводити до нестабільної індикації.

Догляд і зберігання

Після завершення роботи очистіть корпус сухою м’якою тканиною. Не використовуйте абразивні матеріали, агресивні розчинники або велику кількість рідини.

Зберігайте передавач, приймач, кабелі та навушники у комплектному чохлі. Не залишайте обладнання під прямим сонячним промінням, у запиленому приміщенні або за температури понад 40 °C.

Якщо прилад тривалий час не використовується, вийміть батарею 9 В із приймача. Передавач із вбудованим акумулятором потрібно періодично заряджати, не допускаючи тривалого глибокого розряду.

Комплектація кабельного тестера NF-820

Сфери застосування NF-820

• пошук прихованої електропроводки перед ремонтом;
• трасування підземних силових і сигнальних кабелів;
• визначення маршруту телефонної лінії;
• ідентифікація мережевого кабелю в пучку;
• пошук коаксіального кабелю систем відеоспостереження;
• пошук кабелів охоронної та пожежної сигналізації;
• обслуговування систем контролю доступу;
• орієнтовна локалізація місця обриву;
• перевірка кабельних каналів у житлових і промислових будівлях;
• обстеження комунікацій перед свердлінням і земляними роботами;
• монтаж телекомунікаційних і електричних мереж;
• аварійний пошук пошкоджених ліній.

Для кого призначений кабельний тестер

Купити NF-820 доцільно:

• професійним електрикам;
• монтажникам локальних мереж;
• інженерам телекомунікаційних компаній;
• фахівцям інтернет-провайдерів;
• монтажникам відеоспостереження та сигналізації;
• будівельним і ремонтним бригадам;
• сервісним інженерам;
• працівникам комунальних підприємств;
• майстрам з обслуговування систем автоматизації;
• власникам приватних будинків і виробничих об’єктів.

Поширені запитання про NF-820

Яку максимальну глибину пошуку підтримує прилад?

Максимальна заявлена глибина виявлення кабелю становить до 2 м.

Яка максимальна дальність передавання сигналу?

Дальність передавання сигналу може становити до 10 км.

Чи можна шукати активну електропроводку?

Так. NF-820 підтримує трасування активних кабелів із напругою до 400 В за умови правильного та безпечного підключення.

Чи можна використовувати прилад для кабелю 220 В?

Так, комплектні затискачі призначені для підключення до активних ліній змінної напруги 220–400 В відповідно до інструкції.

Чи знаходить NF-820 кабель у стіні?

Так. Прилад призначений для пошуку прихованих кабелів у стінах, стелях, підлогах та інших конструкціях.

Чи можна шукати підземні кабелі?

Так. Максимальна глибина виявлення становить до 2 м, але фактичний результат залежить від ґрунту, типу кабелю та зовнішніх перешкод.

Чи підходить NF-820 для мережевого кабелю?

Так. Прилад можна використовувати для трасування мережевого кабелю з металевими жилами та його ідентифікації серед інших ліній.

Чи тестує прилад правильність розведення RJ45?

NF-820 насамперед є трасошукачем прихованих кабелів. Функція повної перевірки схеми розведення RJ45 у наведених характеристиках не заявлена.

Чи знаходить прилад чисте оптоволокно?

Ні, якщо кабель не має металевих елементів. Принцип роботи NF-820 передбачає передавання сигналу металевим провідником.

Яке живлення використовує передавач?

Передавач живиться від літієвого акумулятора 3,7 В і заряджається через Micro USB.

Яке живлення використовує приймач?

Приймач працює від батареї 9 В.

Чи можна підключити навушники?

Так. Приймач має роз’єм для навушників, а навушники входять до комплекту.

Чи регулюється чутливість?

Так. Регулювання передбачене як для рівня сигналу передавача, так і для чутливості приймача.

Чи можна точно визначити глибину кабелю?

Прилад допомагає знайти маршрут кабелю, але окрема функція числового вимірювання глибини в характеристиках NF-820 не заявлена.

Переваги кабельного трасошукача NF-820

NF-820 поєднує можливість пошуку прихованих кабелів, роботу з активними лініями до 400 В, глибину виявлення до 2 м і дальність передавання сигналу до 10 км. Це робить прилад універсальним рішенням для побутових, будівельних, телекомунікаційних та промислових завдань.

Регулювання сигналу й чутливості допомагає адаптувати трасошукач до різних умов. Звукова та світлова індикація спрощує визначення маршруту, а підключення навушників дозволяє працювати в шумних приміщеннях.

Передавач із літієвим акумулятором 3,7 В заряджається через Micro USB, а приймач працює від поширеної батареї 9 В. Комплектний чохол допомагає зберігати всі аксесуари разом і захищає обладнання під час транспортування.

Купити кабельний тестер NF-820 в Україні

Замовити кабельний тестер NF-820 варто для пошуку прихованої проводки, підземних кабелів, телефонних, мережевих, коаксіальних і багатожильних ліній. Прилад буде корисним під час монтажу нових систем, реконструкції будівель, аварійного ремонту та планового обслуговування комунікацій.

Перед покупкою переконайтеся, що характеристики моделі відповідають вашим завданням: максимальна глибина до 2 м, дальність сигналу до 10 км і можливість роботи з активними кабелями до 400 В.

NF-820 — практичний кабельний трасошукач для електрика, монтажника або сервісного інженера, якому потрібно швидко знайти кабель без масштабного демонтажу оздоблення, визначити напрямок прихованої лінії та скоротити час діагностики комунікацій.
