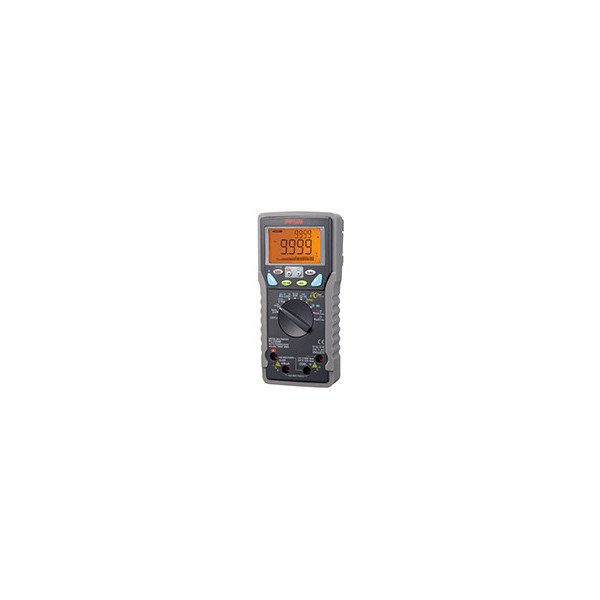

Мультиметр-реєстратор Sanwa PC-720M

Sanwa PC-720M — цифровий мультиметр-реєстратор для вимірювання основних електричних параметрів і тривалої автономної фіксації результатів. Прилад поєднує функції точного мультиметра та реєстратора даних: у внутрішній пам’яті можна зберігати до 87 328 вимірювань під час роботи з одним дисплеєм або до 43 664 вимірювань у режимі двох дисплеїв. Крок реєстрації встановлюється в широкому діапазоні — від 0,05 с до 20 хв, тому PC-720M можна використовувати як для швидкого спостереження за змінами параметра, так і для тривалого контролю з більшими інтервалами між записами.

Модель підтримує вимірювання постійної та змінної напруги, постійного й змінного струму, опору, ємності, частоти та температури. Також передбачені діодний тест, перевірка цілісності електричних кіл, утримання показань DATA HOLD, режим MAX/MIN, автоматична компенсація опору щупів і підсвічування дисплея. Для вимірювання змінної напруги та струму використовується метод True RMS, а базова похибка вимірювання становить ±0,06 %.

Автономна реєстрація вимірювань

Одна з ключових особливостей Sanwa PC-720M — вбудована пам’ять для автономного запису результатів. Прилад може накопичувати до 87 328 відліків, що дає змогу не обмежуватися разовим вимірюванням, а спостерігати, як змінюється контрольований параметр протягом певного часу. Це особливо зручно, коли важливо не лише побачити поточне значення, а й зафіксувати послідовність вимірювань для подальшого аналізу.

Інтервал між записами задається від 0,05 секунди до 20 хвилин. Такий діапазон дозволяє підбирати режим реєстрації відповідно до характеру процесу. Для швидких змін можна встановити малий крок, а для повільного контролю — збільшити інтервал і використовувати пам’ять більш раціонально. У режимі одного дисплея доступно до 87 328 записів, у режимі двох дисплеїв — до 43 664.

За допомогою програмного забезпечення передбачена реєстрація до 8 параметрів. Таке поєднання автономної пам’яті та можливості роботи з комп’ютером розширює сферу використання мультиметра, коли потрібен не лише контроль миттєвих значень, а й систематичний збір вимірювальних даних.

Точність і вимірювання True RMS

Sanwa PC-720M має шкалу до 9999 відліків і базову похибку вимірювання ±0,06 %. Така характеристика важлива під час робіт, де потрібно впевнено відстежувати невеликі зміни вимірюваної величини та отримувати стабільно відтворювані результати.

Для змінної напруги та змінного струму використовується вимірювання середньоквадратичного значення True RMS. Ця функція дозволяє працювати зі змінними сигналами без обмеження лише простими синусоїдальними формами та робить прилад більш універсальним для практичних електричних вимірювань.

Основні технічні характеристики Sanwa PC-720M

• Розрядність шкали мультиметра: 9999 відліків.
• Базова похибка вимірювання: ±0,06 %.
• Вимірювання змінної напруги та струму: True RMS.
• Вбудована пам’ять: до 87 328 відліків для автономних вимірювань.
• Реєстрація: до 87 328 вимірювань при одному дисплеї та до 43 664 вимірювань при двох дисплеях.
• Крок реєстрації: від 0,05 с до 20 хв.
• Безконтактне вимірювання струму: з опціональним адаптером CL-20D або CL-22AD.

Постійна напруга

Діапазони вимірювання постійної напруги: 60,00 mV — ±0,12 %; 600,0 mV — ±0,06 %; 10,000 / 100,00 / 1000,0 V — ±0,08 %. Наявність кількох діапазонів дозволяє використовувати мультиметр як для низьковольтних сигналів, так і для вимірювання значно вищої постійної напруги в межах заявлених характеристик.

Змінна напруга

Діапазони змінної напруги: 60,00 mV / 600,0 mV / 10,000 V / 100,00 V / 1000,0 V. Заявлена похибка — ±0,5 %. Вимірювання виконується за методом True RMS.

Постійний струм

Діапазони вимірювання постійного струму: 600,0 μA / 6000 μA / 60,00 mA / 600,0 mA / 6,000 A / 10,000 A. Заявлена похибка вимірювання постійного струму — ±0,2 %.

Змінний струм

Діапазони змінного струму: 600,0 μA / 6000 μA / 60,00 mA — ±0,6 %; 600,0 mA — ±1,0 %; 6,000 A / 10,000 A — ±0,8 %. Для вимірювання змінного струму також застосовується True RMS.

Опір

Діапазони вимірювання опору: 600,00 Ω / 6,000 kΩ / 60,00 kΩ / 600,0 kΩ — ±0,1 %; 6,000 MΩ — ±0,4 %; 60,00 MΩ — ±1,5 %. Також передбачено діапазон 100,00 nS із похибкою ±0,8 %.

Ємність

Sanwa PC-720M вимірює ємність у діапазонах 60,00 nF / 600,0 nF — ±0,8 %; 6,000 μF — ±1,0 %; 60,00 μF — ±2,0 %; 600,0 μF — ±3,5 %; 6,000 mF — ±5,0 %; 25,00 mF — ±6,5 %. Завдяки цьому одна модель охоплює широкий набір номіналів конденсаторів у межах зазначених діапазонів.

Частота та температура

Діапазон вимірювання частоти становить від 5,000 Hz до 1,000 MHz, заявлена похибка — ±0,03 %. Температура вимірюється в діапазоні від -50 °C до +1000 °C із похибкою ±0,3 %. Поєднання електричних вимірювань із контролем температури дозволяє використовувати один прилад для кількох типів перевірок без необхідності переходити на окремий вимірювач для кожного параметра.

Функції для щоденної роботи

Мультиметр оснащений подвійним цифровим дисплеєм і графічною шкалою. Графічна шкала оновлюється до 60 разів за секунду, що полегшує візуальне спостереження за зміною показань. Підсвічування дисплея допомагає зчитувати результати за недостатнього освітлення.

Режим DATA HOLD утримує поточне значення на дисплеї, коли безпосередньо зчитувати показання під час вимірювання незручно. Функція MAX/MIN дозволяє контролювати максимальне та мінімальне значення параметра. Для швидкої перевірки напівпровідникових елементів передбачено діодний тест, а для контролю цілісності з’єднань — функцію прозвонювання.

Автоматична компенсація опору щупів допомагає враховувати вплив вимірювальних проводів під час відповідних вимірювань. Автоматичне вимкнення спрацьовує приблизно через 30 хвилин простою, що зменшує ризик залишити прилад увімкненим після завершення роботи.

Робота з комп’ютером і реєстрація даних

У характеристиках PC-720M зазначено оптично ізольований інтерфейс RS232C для зв’язку з комп’ютером. Можливість передавання та подальшої обробки результатів особливо важлива для режиму реєстратора, коли потрібно накопичувати серії вимірювань, порівнювати їх між собою та аналізувати зміну параметра в часі.

Під час роботи з програмним забезпеченням можлива реєстрація до 8 параметрів. Таким чином, Sanwa PC-720M підходить не лише для звичайних ручних вимірювань, а й для задач, де важлива послідовна фіксація даних упродовж заданого періоду.

Безконтактне вимірювання струму з адаптером

Для розширення можливостей приладу передбачене безконтактне вимірювання струму з опціональними адаптерами CL-20D або CL-22AD. Адаптери не є частиною базової характеристики самого мультиметра, але їх підтримка дозволяє застосовувати PC-720M у тих випадках, коли потрібен відповідний спосіб вимірювання струму.

Дисплей, графічна шкала та керування показаннями

Подвійний цифровий дисплей дає змогу працювати з двома відображуваними значеннями, а графічна шкала з частотою оновлення 60 разів за секунду доповнює цифрову індикацію. Такий формат зручний, коли потрібно не лише зафіксувати конкретне число, а й візуально бачити напрямок або характер зміни вимірюваної величини.

Підсвічування робить дисплей читабельнішим у місцях із недостатнім освітленням. Функції DATA HOLD та MAX/MIN допомагають працювати з результатами без необхідності постійно стежити за екраном у момент вимірювання: значення можна утримати на дисплеї або проконтролювати крайні зафіксовані показники.

Габарити та маса

Габаритні розміри Sanwa PC-720M становлять 184 × 86 × 52 мм, маса — 430 г. Корпус має формат портативного цифрового мультиметра, при цьому прилад поєднує стандартні вимірювальні функції з вбудованою пам’яттю та режимом реєстратора.

Sanwa PC-720M як заміна PC-520M

Мультиметр Sanwa PC-720M замінює знятий із виробництва мультиметр-реєстратор PC-520M. Тому під час пошуку заміни для PC-520M варто орієнтуватися саме на PC-720M, зважаючи на необхідні діапазони вимірювання, функції та можливості реєстрації.

У деяких випадках мультиметр PC-720M також може розглядатися як заміна мультиметра BM 525. Перед вибором заміни доцільно порівняти потрібні діапазони, похибки та функції конкретного завдання.

Інші моделі з цієї групи можна переглянути в каталозі цифрових мультиметрів.

Підсумок

Sanwa PC-720M — мультиметр-реєстратор із базовою похибкою ±0,06 %, вимірюванням True RMS, внутрішньою пам’яттю до 87 328 відліків та налаштовуваним кроком реєстрації від 0,05 с до 20 хв. Прилад вимірює постійну й змінну напругу, постійний і змінний струм, опір, ємність, частоту та температуру, а також підтримує діодний тест, перевірку цілісності кіл, DATA HOLD, MAX/MIN, підсвічування дисплея й роботу з комп’ютером. Поєднання вимірювальних і реєстраційних функцій робить PC-720M зручним варіантом для задач, у яких потрібно не лише отримати поточне значення, а й зберігати серію вимірювань для подальшого аналізу.
