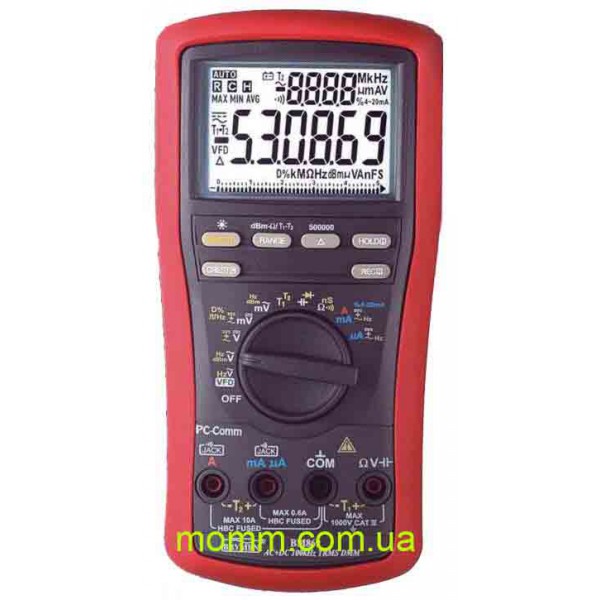

Професійний цифровий мультиметр Brymen BM-869s

Brymen BM-869s — високоточний портативний цифровий мультиметр для професійних електричних вимірювань. У технічній документації прилад також позначений як BM869. Модель поєднує функції вольтметра, амперметра, омметра, вимірювача ємності, частоти та температури, підтримує True RMS і розрахована на роботу з широким діапазоном електричних сигналів.

Базова похибка вимірювання постійної напруги для BM869 становить від 0,02%, а швидкість вимірювання — до 5 вимірювань за секунду. Прилад оснащений 5 4/5-розрядним дисплеєм із максимальним індикованим числом 500 000 у режимі вимірювання постійної напруги. Для вимірювання частоти використовується 5-розрядна індикація до 99 999 із заявленою похибкою 0,002%.

True RMS і широка смуга вимірювання

Мультиметр підтримує вимірювання AC та AC+DC із True RMS. Для BM869 смуга пропускання під час вимірювання напруги сягає 100 кГц. Це дає змогу працювати не лише з постійними та стандартними змінними сигналами, а й із сигналами складнішої форми в межах заявленого частотного діапазону.

Діапазон вимірювання постійної напруги DCV — від 1 мкВ до 1000 В, змінної напруги ACV — від 10 мкВ до 1000 В. Вимірювання постійного та змінного струму DCA/ACA доступне в межах від 0,01 мкА до 10 А. Для струму передбачено смугу до 10 кГц, а для напруги — до 100 кГц.

У режимі вимірювання постійної напруги для діапазонів 500,00 мВ і 5,0000 В зазначена похибка 0,02% + 2 одиниці молодшого розряду. Для 50,000 В вона становить 0,03% + 2 одиниці, для 500,00 В — 0,04% + 2 одиниці, а для 1000,0 В — 0,15% + 2 одиниці.

Вимірювання опору, ємності та частоти

Brymen BM-869s вимірює опір у широкому діапазоні — від 0,01 Ом до 50 МОм. Для практичної роботи доступні діапазони до 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм і 50 МОм. Прилад також підтримує вимірювання провідності до 99,99 нСм.

Ємність вимірюється від 50 нФ до 25 мФ. Передбачені діапазони 50,00 нФ, 500,0 нФ, 5,000 мкФ, 50,00 мкФ, 500,00 мкФ, 5,000 мФ і 25,00 мФ. Завдяки цьому один мультиметр можна використовувати для контролю як малих, так і значно більших значень ємності в межах специфікації приладу.

Для вимірювання частоти передбачена можливість вибору чутливості користувачем — доступно 4 рівні. Частота цифрового логічного рівня вимірюється в діапазоні від 5 Гц до 1 МГц із похибкою 0,002% + 4 одиниці молодшого розряду. Також мультиметр вимірює коефіцієнт заповнення в діапазоні 0,1–99,99%.

Двоканальне вимірювання температури

Однією з особливостей BM869 є вимірювання температури за допомогою термопар типу K. Прилад підтримує двоканальне вимірювання температури в діапазоні від -50 до +1000 °C. Для самого мультиметра заявлена похибка в цьому режимі 0,3% + 1,5 °C; похибка та робочий діапазон конкретної термопари в це значення не включені.

Двоканальний режим дає змогу отримувати показання з двох температурних каналів у межах функціональних можливостей приладу. У стандартній комплектації для BM869 зазначена одна термопара типу K.

Швидка прозвонка, перевірка діодів і додаткові режими

Мультиметр оснащений швидкою звуковою прозвонкою з часом реакції менше 100 мкс. Поріг спрацьовування звукової сигналізації знаходиться в межах між 20 і 200 Ом. Висока швидкість реакції спрощує перевірку електричних з'єднань і пошук обривів без необхідності постійно контролювати цифрові показання на дисплеї.

Передбачена функція тестування діодів із діапазоном 2,0000 В, тестовим струмом 0,4 мА та напругою холостого ходу менше 3,5 В DC. Також доступні режим відносних вимірювань, утримання даних, автоматичний вибір діапазону та реєстрація мінімального, максимального й середнього значень.

Аналогова шкала на дисплеї оновлюється з частотою до 60 вимірювань за секунду. Вона доповнює цифрову індикацію та допомагає візуально відстежувати зміну вимірюваного параметра. Дисплей має підсвічування, що полегшує зчитування результатів за недостатнього освітлення.

Робота з технологічною петлею 4–20 мА та dBm

Brymen BM-869s підтримує відображення струму технологічної петлі 4–20 мА у відсотках: 4 мА відповідає 0%, а 20 мА — 100%. Роздільна здатність цього режиму становить 0,01%. Функція дає змогу контролювати струмові сигнали в системах, де параметр передається стандартною петлею 4–20 мА.

Окремо передбачено вимірювання dBm із 20 значеннями опорного імпедансу, які можна вибирати. Доступні значення 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000 і 1200 Ом. Вхідний імпеданс у цьому режимі номінально становить 10 МОм // 60 пФ.

Контроль сигналів і режим VFD

Для BM869 передбачений режим VFD. У технічних характеристиках для нього наведені діапазони 5,0000 В, 50,000 В, 500,00 В і 1000,0 В із робочими частотами до 440 Гц залежно від діапазону та умов вимірювання. Також прилад підтримує вимірювання частоти рівня мережі в режимах AC для різних діапазонів напруги та струму.

Додатково мультиметр визначає коефіцієнт форми сигналу в режимі миттєвого утримання максимуму та підтримує вимірювання коефіцієнта заповнення у відсотках. Набір режимів робить BM-869s багатофункціональним вимірювальним приладом для завдань, де потрібно не лише отримати базове значення напруги або струму, а й оцінити частотні та відносні параметри сигналу.

Автоматичний вибір діапазону та збереження результатів

Прилад автоматично підбирає діапазон вимірювання, що скорочує кількість ручних перемикань під час роботи. За потреби користувач може застосовувати додаткові режими фіксації та аналізу показань: утримання даних, відносне вимірювання, запис мінімального, максимального та середнього значень.

Для передавання результатів на персональний комп'ютер передбачена можливість використання опційного програмного забезпечення та USB-кабелю. У вихідній документації вказана сумісність програми з Windows 98/2000/XP/Vista. Інтерфейсний набір не входить до стандартної комплектації та зазначений як опція.

Захист входів і категорія електробезпеки

Для BM869 заявлений захист загального входу до 1000 В. На сторінці товару також зазначена категорія безпеки CAT IV 1 кВ. Окремий сигналізатор попереджає про некоректне підключення до роз'єму A, допомагаючи своєчасно звернути увагу на помилку під час вибору схеми підключення щупів.

Під час вимірювання великих струмів необхідно враховувати обмеження, наведені в технічній документації. Струм 10 А допускається для безперервного вимірювання, а значення до 20 А для BM869 — максимум протягом 30 секунд із п'ятихвилинним інтервалом для охолодження.

Живлення, габарити та умови експлуатації

Мультиметр живиться від лужної батареї 9 В типу «Крона». Розміри приладу з кожухом становлять 103 × 64,5 × 208 мм, маса з кожухом — 635 г. Такий формат зберігає портативність приладу та дає змогу використовувати його як переносний професійний мультиметр.

Робоча вологість і температура визначені так: до 80% за температури від 0 до +31 °C та до 50% у діапазоні від +31 до +45 °C. Умови зберігання — від -20 до +60 °C за вологості менше 80%. У технічній документації також вказаний час прогріву приблизно 30 хвилин.

Комплектація Brymen BM-869s

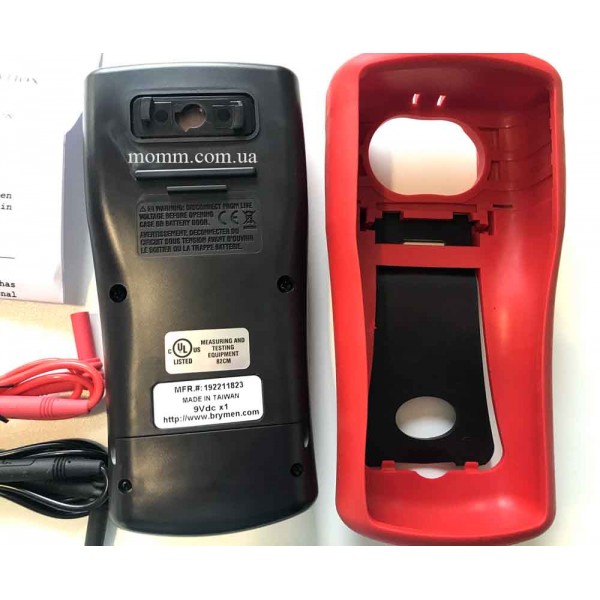

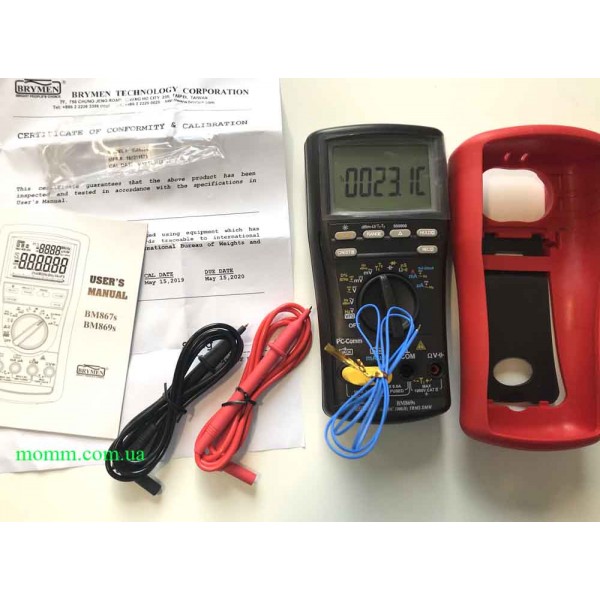

У комплекті зазначені керівництво з експлуатації, пара вимірювальних щупів, термопара типу K для BM869 і захисний гумовий кожух. На сторінці товару також вказана батарея живлення. Як додаткові опції передбачені інтерфейсний набір BU-86X та адаптер із роз'ємом типу «банан» Bkb32 для BM869.

Brymen BM-869s орієнтований на користувачів, яким потрібні висока точність, розширений набір електричних вимірювань, True RMS, вимірювання температури, частоти, ємності, опору та струмової петлі 4–20 мА в одному портативному приладі. Поєднання базової похибки DCV від 0,02%, смуги до 100 кГц, швидкої прозвонки та розширених режимів робить модель функціональним рішенням для професійних вимірювальних робіт.
